1314章基礎知識和練習

1、第13 14章基礎知識和練習一基礎知識1一個完整的電路應該由 ， ， ， 組成。2電源是把 的能轉化為 的裝置，可以提供電能?？梢苑譃?和 兩種。3任何一個電路，都是電壓（符號 ），電阻（符號 ），電流（符號 ），三者之間的演繹，而三者關系是由 定律揭示出來的。一段導體中的電流，跟這段導體兩端的電壓成 ，跟導體的電阻成 。4導體的電阻是導體本身的性質，是由導體的 ， ， ， 決定的。跟電壓，電流 。5電路特點：串聯 并聯6畫一張兩燈串聯，電壓表測量L1兩端電壓的電路圖。7畫一張兩燈并聯，電流表測量L1中電流的電路圖。8變阻器是通過改變 來改變電阻的，若變阻器上標有10 2A 字樣，其中10表示

2、 ，2A表示 。9幾個常見電壓：一節干電池 ，家庭電路 ，對人體安全電壓 。二練習1右圖是大型電子地磅的電路圖當稱重物時，在壓力作用下滑片P向B端滑動，變阻器連人電路的電阻 ，電流表的示數 （選填“變大”“變小”或“不變”）這樣把電流對應的重量刻在電流表的刻度盤上，就可以讀出被稱物體的重量2小紅同學要測量額定電壓為3.4V小燈泡正常工作時的燈絲電阻。連接的不完整的實物電路如圖（甲）所示。請用筆畫線代替導線，完成實物電路的連接。在連接電路過程中，開關應該處于 （填“斷開”或“閉合”）狀態，在閉合開關前，變阻器的滑片應該移到 （填“左”或“右”）端。這個實驗的原理是 。小紅同學在實驗中遇到這樣的情

3、況，閉合開關后不久，電流表的示數突然減小為零而電壓表有示數，則造成這種情況的可能原因是 。假如是電壓表的示數突然減小為零而電流表有示數，原因是 。排除故障后閉合開關，調節變阻器的滑片使燈泡正常發光，電流表的指針位置如圖（乙）所示，則小燈泡正常工作時的燈絲電阻為_。（5）實驗中若是把滑片向左移，則電阻變 ，電流表讀數變 ，電壓表讀數變 。3為了探究“串聯電路中電壓的規律”，某同學設計了如圖所示的電路。L1 L2（1）為了得到結論，他應該測量幾次電壓？（2）為了使結論更具有普遍性，接下來他應該如何操作？4兩定值電阻甲、乙中的電流與電壓關系如圖2所示，甲的電阻為 ；乙的電阻為 ，將甲和乙串聯后接在電

4、壓為3.0V的電源兩端，電路中的電流是 。若將甲和乙并聯后接在電壓為3.0V的電源兩端，干路中的電流為 A. 5如圖所示電路中，閉合開關S，當滑動變阻器的滑片P向右移動時，電壓表、電流表示數的變化情況是（ ）A. 電壓表、電流表示數均變大B. 電壓表、電流表示數均變小C. 電壓表示數變大，電流表示數變小D. 電壓表示數變小，電流表示數變大6學了電學知識后，小明發現教室里的都是一個開關控制2盞電燈。請你幫她判斷2盞燈的連接方式為 聯，你的判斷依據是 。并在下面畫出教室里一個開關控制2盞燈的電路圖。7歸納總結是學習物理的一種良好習慣。王璐同學對電學中的一個重要元件滑動變阻器進行歸納，發現除了“保護

5、電路”這一作用外，它在不同電路中還有著不完全相同的作用，請你與她共同思考：圖23 A B圖A是研究歐姆定律的實驗，在該實驗中：探究導體中的電流與導體兩端的電壓的關系時，滑動變阻器的作用是改變 ；探究導體中的電流與導體的電阻的關系時，滑動變阻器的作用是保持 ；圖B是伏安法測小燈泡電阻的實驗，在該實驗中滑動變阻器的作用是為了多次測量，從而發現 對小燈泡燈絲電阻的影響；圖B也是伏安法測小燈泡額定電功率的實驗，在該實驗中滑動變阻器的作用是為了使小燈泡兩端的電壓達到 ，從而使小燈泡正常發光。8在“用電流表測電流”的實驗中，某同學接成如圖甲所示的電路。當開關閉合后，兩燈都發光，兩個電流表的指針所指位置均為

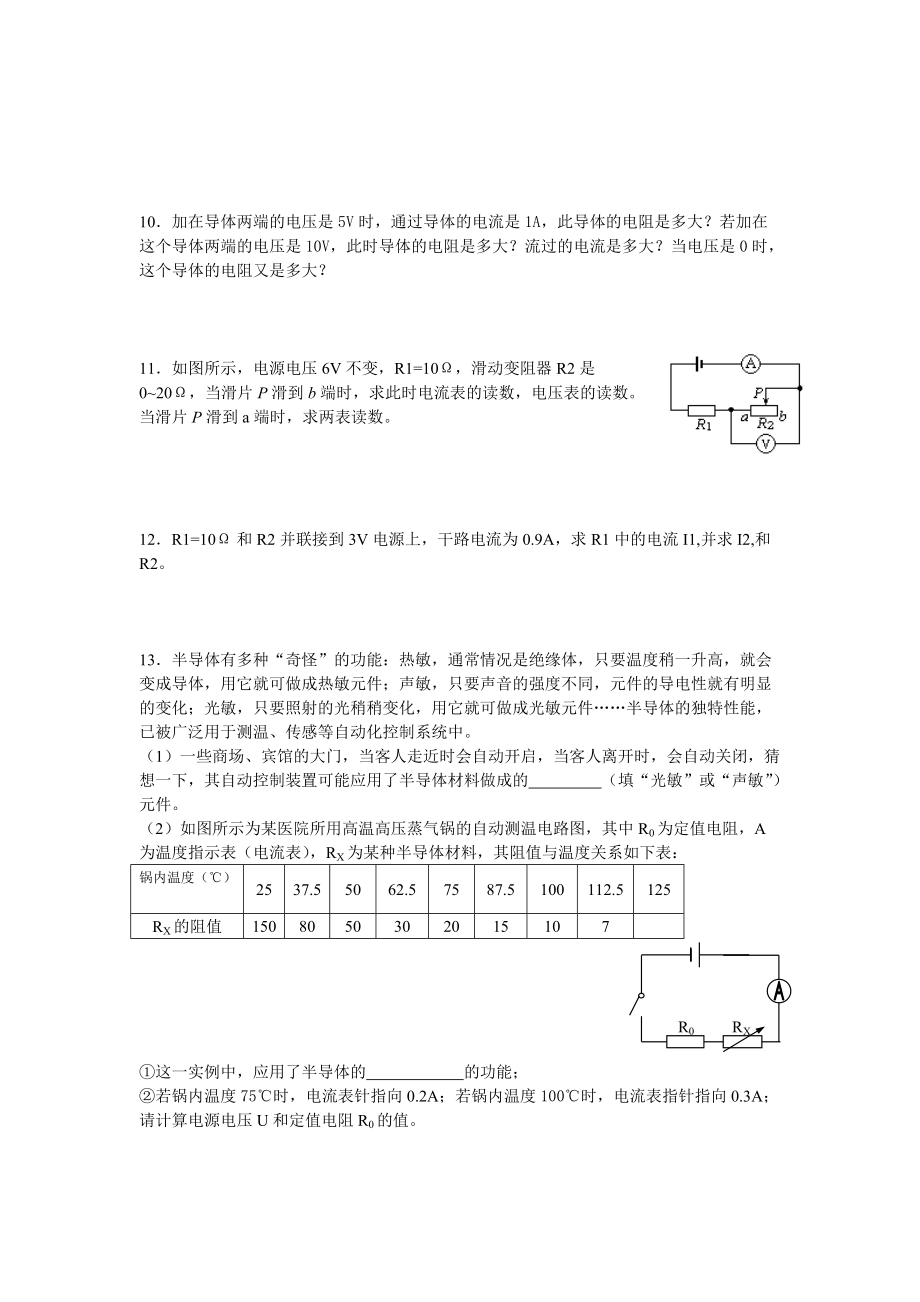

6、圖乙所示，則通過燈L1的電流為 A，通過燈L2的電流為 A。9如圖所示，將兩根電阻絲R1和R2串聯在電路中，若R18R2，則哪根火柴先點燃?( )A、R1上的火柴先被點燃 B、R2上的火柴先被點燃C、一定同時點燃 D、一定都不會點燃10加在導體兩端的電壓是5V時，通過導體的電流是1A，此導體的電阻是多大？若加在這個導體兩端的電壓是10V，此時導體的電阻是多大？流過的電流是多大？當電壓是0時，這個導體的電阻又是多大？11如圖所示，電源電壓6V不變，R1=10，滑動變阻器R2是020，當滑片P滑到b端時，求此時電流表的讀數，電壓表的讀數。當滑片P滑到a端時，求兩表讀數。12R1=10和R2并聯接到

7、3V電源上，干路電流為0.9A，求R1中的電流I1,并求I2,和R2。13半導體有多種“奇怪”的功能：熱敏，通常情況是絕緣體，只要溫度稍一升高，就會變成導體，用它就可做成熱敏元件；聲敏，只要聲音的強度不同，元件的導電性就有明顯的變化；光敏，只要照射的光稍稍變化，用它就可做成光敏元件半導體的獨特性能，已被廣泛用于測溫、傳感等自動化控制系統中。（1）一些商場、賓館的大門，當客人走近時會自動開啟，當客人離開時，會自動關閉，猜想一下，其自動控制裝置可能應用了半導體材料做成的 （填“光敏”或“聲敏”）元件。（2）如圖所示為某醫院所用高溫高壓蒸氣鍋的自動測溫電路圖，其中R0為定值電阻，A為溫度指示表（電流表），RX為某種半導體材料，其阻值與溫度關系如下表：鍋內溫度（）2537.55062.57587.5100112.5125RX的阻值1508050302015107R
