地腳螺栓預埋施工方案

1、Xxxxxxxxxxxxxxxxxxxxxxxx地腳螺栓預埋方案編 制: 審核：審定：編制單位: xxxxxxxxxxxxxx編制日期: 一、 施工思路：鋼結構廠房地腳螺栓一般采用直埋式，需在土建做基礎同時進行地腳螺栓預埋，其施工特點是數量較多,分布間距較遠，而且其定位精度要求很高，因而如何準確快速地對螺栓進行定位安裝是我們施工中所要解決的技術問題。二、地腳螺栓預埋施工流程：相關單位技術交底施工條件準備施工協調會地腳螺栓預埋混凝土澆筑預埋測量、記錄清理、保護 在審核設計圖紙后（包括軸線間距、螺栓間距、螺栓直徑、螺栓數量、螺栓標高）。 按交底要求組織有相應螺栓預埋經驗的施工隊伍，計劃投入施工人員

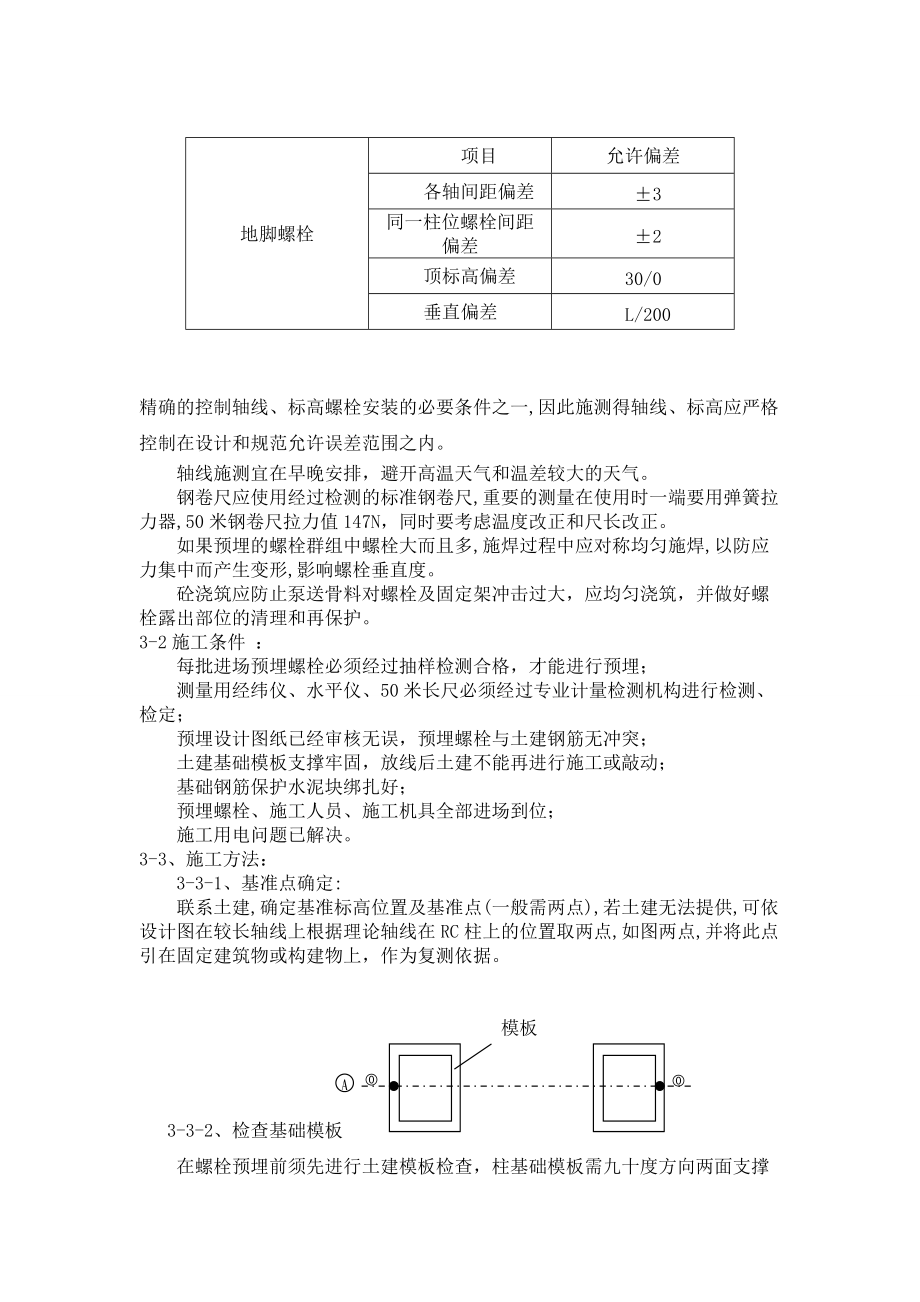

2、和施工器具數量。螺栓預埋施工器具包括：經緯儀（要求較高的需用電子經緯儀）、水平儀、50M鋼卷尺（預埋精度特高時需彈簧稱、溫度計）、水平尺、電焊機、配電箱、角尺、線錘、小錘等，另還需準備一套氧氣乙炔，以備矯正、返工用。 在預埋螺栓施工過程中儀器測量控制是關鍵環節，必須由專職測量人員配合,并保證儀器的精度和熟練操作經緯儀、水平儀。三： 地腳螺栓預埋方案：3-1、質量要求:地腳螺栓的允許偏差:地腳螺栓項目允許偏差各軸間距偏差±3同一柱位螺栓間距偏差±2頂標高偏差30/0垂直偏差L/200 精確的控制軸線、標高螺栓安裝的必要條件之一,因此施測得軸線、標高應嚴格控制在設計和規范允許誤

3、差范圍之內。 軸線施測宜在早晚安排，避開高溫天氣和溫差較大的天氣。 鋼卷尺應使用經過檢測的標準鋼卷尺,重要的測量在使用時一端要用彈簧拉力器,50米鋼卷尺拉力值147N，同時要考慮溫度改正和尺長改正。 如果預埋的螺栓群組中螺栓大而且多,施焊過程中應對稱均勻施焊,以防應力集中而產生變形,影響螺栓垂直度。 砼澆筑應防止泵送骨料對螺栓及固定架沖擊過大，應均勻澆筑，并做好螺栓露出部位的清理和再保護。3-2施工條件 ：每批進場預埋螺栓必須經過抽樣檢測合格，才能進行預埋；測量用經緯儀、水平儀、50米長尺必須經過專業計量檢測機構進行檢測、檢定；預埋設計圖紙已經審核無誤，預埋螺栓與土建鋼筋無沖突；土建基礎模板支

4、撐牢固，放線后土建不能再進行施工或敲動；基礎鋼筋保護水泥塊綁扎好；預埋螺栓、施工人員、施工機具全部進場到位；施工用電問題已解決。3-3、施工方法：3-3-1、基準點確定:聯系土建,確定基準標高位置及基準點(一般需兩點),若土建無法提供,可依設計圖在較長軸線上根據理論軸線在RC柱上的位置取兩點,如圖兩點,并將此點引在固定建筑物或構建物上，作為復測依據。模板A3-3-2、檢查基礎模板在螺栓預埋前須先進行土建模板檢查，柱基礎模板需九十度方向兩面支撐牢固，鋼筋保護層水泥塊已綁扎好.3-3-3、螺栓標高、定位線放樣: 在建筑物的每個面的角上固定龍門樁，將建筑物的定位軸線按預埋圖紙及土建給定的基準點放到建

5、筑物的各個角的龍門樁上，如果建筑物長度過長須在長度方向增加龍門樁，距離控制在50米以內。如圖： 1 5 10 15 A A EE 1 5 10 15固定龍門樁時盡量平行于軸線，且長軸盡量將龍門樁固定在一條直線上，以減少測量誤差，樁上放線時，要總長度控制好，如總長誤差不大，可以平均分到每個軸線上，原則是控制總長，分段控制.長軸方向放線次數要盡量少，次數越多，精度越差。 依據軸線基準點放出一條長軸線，經緯儀轉過90°測出短軸線的平行線，用長卷尺量出另外軸線。 依據土建給定標高，經過計算用水平儀將螺栓頂標高標注在每個柱子邊上的模板支撐鋼管上,標記要清晰,應用紅筆或紅漆做。標高放線時每次測完

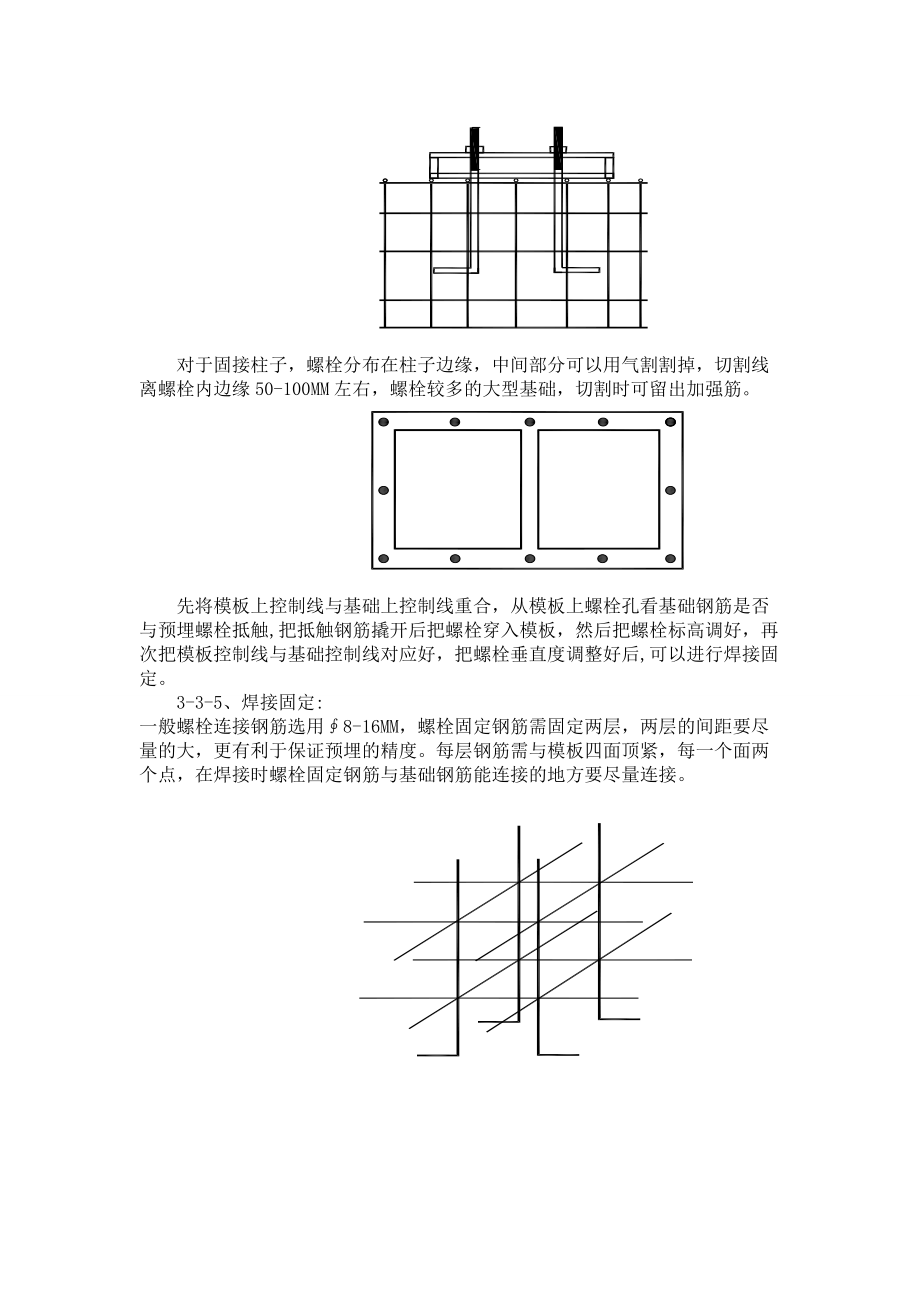

6、后水平儀需與基準標高對照閉合。 3-3-4、螺栓定位: 一般螺栓的固定使用兩塊模板固定，按設計圖上螺栓直徑鉆孔，鉆孔直徑大于螺栓直徑2MM,模板厚度一般為6-12MM。 對于固接柱子，螺栓分布在柱子邊緣，中間部分可以用氣割割掉，切割線離螺栓內邊緣50-100MM左右，螺栓較多的大型基礎，切割時可留出加強筋。 先將模板上控制線與基礎上控制線重合，從模板上螺栓孔看基礎鋼筋是否與預埋螺栓抵觸,把抵觸鋼筋撬開后把螺栓穿入模板，然后把螺栓標高調好，再次把模板控制線與基礎控制線對應好，把螺栓垂直度調整好后,可以進行焊接固定。3-3-5、焊接固定:一般螺栓連接鋼筋選用8-16MM，螺栓固定鋼筋需固定兩層，兩

7、層的間距要盡量的大，更有利于保證預埋的精度。每層鋼筋需與模板四面頂緊，每一個面兩個點，在焊接時螺栓固定鋼筋與基礎鋼筋能連接的地方要盡量連接。3-3-6、脫模、絲口保護： 在預埋螺栓連接牢固之后，即可把預埋鋼模套拆掉，準備下一個基礎預埋。拆模時要注意不能硬拉、硬撬,模板要平行往上拉。脫模后需用塑料紙或雙面膠帶將螺栓絲口包裹好,以避免在澆筑施工時碰壞螺栓絲扣和絲口沾水生銹。3-3-7、驗收： 每批螺栓預埋完成后需進行自檢,對 “基礎螺栓預埋分項檢驗表”中每項查檢20%,如發現1項不合格,應加倍查檢, 如仍有不合格,應全數查檢,并開立 “矯正預防措施單”給施工隊進行改善。在土建混凝土澆筑以前還需會同

8、業主、監理，按設計圖紙對預埋螺栓進行驗收檢查，檢查內容主要包括:檢測報告、螺栓規格、軸線間距、螺栓位置偏差、標高、螺栓垂直度、螺栓固定情況等。 驗收合格后交付土建混凝土澆筑。四：誤差糾正一、誤差產生原因： 1、圖紙錯誤： 由于預埋圖與鋼構圖紙不統一，造成預埋螺栓與鋼結構相對誤差。 2、放線誤差： 由于儀器精密度、天氣影響、人為因素、基準點的移動造成放線誤差。經緯儀未經過校驗，標記用記號筆筆頭太粗，造成放線誤差；軸線放線需引線時所用水平尺不標準及風力過大線錘移位；空氣的濕度、可見度對放線也會造成一定的誤差；基準點沒有復合造成誤差。 3、拉線誤差： 在螺栓預埋時一般需在基礎模板上標記的控制點拉線，

9、使控制點引到螺栓鋼模板上，鋼模板離基礎模板有段距離，使用水平尺不標準及綁線時靠控制點上小釘一邊邦線使兩條線不能垂直重合。 4、預埋鋼模板孔位誤差： 在螺栓預埋施工前需對鋼模板上螺栓孔位尺寸進行復核，如有誤差而未進行復核即形成螺栓預埋誤差。 5、垂直度誤差：不用水平尺去測量螺栓的垂直度或使用的水平尺不標準以及施工人員的仔細不夠都可能造成預埋螺栓垂直度誤差。 7、焊接變形誤差： 對于預埋螺栓多而大的螺栓群組，在預埋過程中焊接變形也是形成螺栓預埋誤差的一個因數。 8、模板位移誤差： 基礎模板支撐不牢固，在預埋螺栓施工及混凝土澆筑中容易使整組螺栓偏移而形成螺栓預埋誤差。二、誤差的糾正： 1、軸線放線原

10、因造成的偏差的糾正： 軸線放線偏差而造成的預埋偏差一般會整條軸線的螺栓偏差，可通過調整軸線位置而使誤差相對變小,有必要時需通過業主、總包、監理的同意。2、較大偏差的糾正： 對于較大偏差的糾正一般有以下幾種方法：柱底板擴孔處理，擴孔后在柱底板上用與底板等強等厚鐵板焊接補強。需經業主、監理的同意,如偏差幾厘米需經設計計算。將螺栓實際偏差尺寸提供給工廠，柱底板按偏差尺寸開孔。將螺栓在二次灌漿層以下截?cái)啵瑢⒙菟ü潭ㄓ谡_位置后十倍的直徑長度綁接焊（需經設計認可）。經設計計算后在原螺栓周圍植化學螺栓。 3、較小偏差的糾正： 對于預埋螺栓偏差較小（6MM左右）、直徑在M24左右的，可以用鋼管將螺栓往正確位置扳
