輪胎常見故障

1、輪胎常見故障l 輪胎結構l 輪胎的故障分析 1. 胎冠部位故障2. 輪胎胎肩和胎側部位故障3. 胎體部位故障4. 胎圈部位故障5. 輪胎常見故障部位及現象列表14l 輪胎的結構輪胎安裝在輪輞上，直接與路面接觸。其作用是：支承汽車的總質量；與汽車懸架共 同吸收和緩和汽車行駛時所受到的沖擊和振動，以保證汽車具有良好的乘坐舒適性和行駛平順性；保證車輪與路面的良好附著而不致打滑，使汽車行駛平穩。汽車一般都采用充氣輪胎，它富有彈性并能和汽車懸架共同來緩和汽車在行駛時所受到的沖擊，衰減由此而產生的振動，使汽車行駛平穩；輪胎和路面有良好的附著力，使汽車不致于打滑，提高汽車牽引性和制動性。u 輪胎的類型汽車輪

2、胎按其用途可分為轎車輪胎和載貨汽車輪胎兩種。轎車輪胎主要用于轎車的充氣輪胎；載貨汽車輪胎主要用于載貨汽車、客車及掛車上的充氣輪胎。汽車輪胎按胎體結構可分為充氣輪胎(pneumatic tire)和實心輪胎(solid tire)?，F(xiàn)代汽車絕 大多數采用充氣輪胎；而實心輪胎目前僅應用在瀝青、混凝土路面的干線道路上行駛的低 速汽車或重型掛車上。就充氣輪胎而言， 按組成結構不同，可分為有內胎輪胎(tube tire)和無內胎輪胎 (tubeless tire)兩種；按胎內的工作壓力大小，可分為高壓胎、低壓胎和超低壓胎三種；按胎 體中簾線排列的方向不同，又可以分為普通斜交胎、帶束斜交胎和子午線胎(ra

3、dial tire)；按胎面花紋的不同，還可以分為普通花紋胎、混合花紋胎和越野花紋胎。u 輪胎的組成有內胎的輪胎由外胎1、內胎2、襯帶3組成。如圖6無內胎的輪胎僅由外胎一件構成。1) 外胎：外胎是輪胎的主體，由胎圈、緩沖層、胎面和簾布層組成。2) 內胎：內胎是一個環型的橡膠管，裝有氣門嘴以便充入或排出空氣。3) 襯帶：襯帶是一個環型的橡膠帶，它墊在內胎與輪輞之間，保護內胎不被輪輞和胎圈磨壞，并且還防止塵土及水汽進入胎內。 圖6u 輪胎的基本構造 輪胎按胎位由胎冠、胎肩、胎側、胎圈等部分組成；按胎體由胎面、緩沖層（帶束層）、簾布層組成。 圖71) 胎冠：胎冠指外胎兩胎肩之間的部位，其具體包括胎面

4、、緩沖層（帶束層）、簾布層等。胎面是胎冠直接與地面相接觸的部分，其具有耐磨性強、與地面之間有良好的附著性和力學性能；緩沖層位于胎面之下、具有緩沖減震作用的膠布層；簾布層是胎體中由附膠平行連線組成的布層，它是胎體的基本骨架，主要承受胎內氣體張力。2) 胎側胎側指胎肩至胎圈之間貼在胎體側壁部位的橡膠層，其主要作用是連接、支撐胎體并保護胎體不受機械損傷。3) 胎圈胎圈是指輪胎安裝在輪輞上的部分，其主要作用是防止輪胎脫離輪輞。4) 胎面胎面是輪胎直接與地面接觸的部位，胎面具有不同種類或形式的花紋，以適應不同的路面條件。胎面花紋提供驅動、牽引、制動、排水防滑、轉向等功能。它包括接地的中央部分及胎肩部分。

5、5) 胎體簾線胎體，通俗的說法就是輪胎的骨架。它主要能形成包容輪胎內部的氣腔，承受輪胎的載荷。全鋼絲子午線輪胎采用鋼絲簾線，斜交輪胎采用高性能尼龍簾線。6) 內襯層對于無內胎輪胎來說，其胎里內部有一層特殊的密封性能良好的膠料，稱為內襯層。它可以起到防止空氣泄漏的作用。7) 帶束層鋼絲帶束層是子午線輪胎的特有結構，它位于胎體和胎面之間，寬度覆蓋整個輪胎的行駛面。它由鋼絲組成，能承受相當?shù)呢?fù)荷，增強整個胎面區域的強度，緩和路面的沖擊，使輪胎具有高速、耐穿刺等優異性能。 斜交輪胎與子午線輪胎u 輪胎的分類1) 按輪胎的組成分為：有內胎輪胎與無內胎輪胎；2) 按輪胎的結構分為：斜交輪胎與子午線輪胎；3

6、) 按氣壓分為：高壓胎、低壓胎和超低壓胎；4) 按簾布材料分為：棉簾布輪胎、人造絲輪胎、尼龍輪胎、鋼絲輪胎、聚脂輪胎等類型。u 子午線輪胎與斜交輪胎子午線輪胎簾線角度如地球的子午線狀排列，輪胎胎冠帶束層由幾乎不能伸張的、沿周向小角度鋼絲簾線組成，其作用如同坦克履帶在路面上延展。這種結構能最大限度地發揮簾線的作用，使用時節油、耐磨，極少產生周向或橫向的滑移，綜合性能優異，適應于高速公路或良好路面的普通公路。由于子午線輪胎胎側較薄，容易被割破損壞，不適合長期在差路面上行駛。 斜交輪胎采用尼龍簾線。其簾線與輪胎圓周有一定的角度（3045°），這種輪胎所適用的路面范圍更廣，在高負載情況下的下

7、沉量小，能滿足一般速度下的使用要求，這種胎的維護保養要求也比較簡單。u 有內胎輪胎與無內胎輪胎無內胎輪胎就是指在輪胎的內襯層上有一層特殊的橡膠層，同時在胎圈部位使用不泄漏空氣的材料，胎圈與輪輞緊密貼合，使得輪胎內腔中的空氣得以保持，在輪胎的其他方面與有內胎輪胎并無區別。1) 無內胎輪胎的優點是：a) 無內胎輪胎重量較輕；b) 由于刺穿造成漏氣，氣壓下降較慢，輪胎胎圈也不易從輪輞座上脫落；c) 修理比較簡便；d) 使用時可以避免內外胎不配套或內外胎之間磨擦所引起的輪胎損壞等病象。2) 無內胎輪胎的缺點是：a) 由于漏氣緩慢，所以在氣壓發生變化時不易被駕駛?cè)怂煊X；b) 胎面上較大的損傷及胎側的損

8、傷一般不能修復；c) 如果胎圈有變形的話，漏氣很容易發生，所以不適宜用于很差的路面。 有內胎輪胎的內胎比外胎內圓周長小一些，一般有10% 20%的膨脹，充氣后舒適地貼在外胎的胎里。當釘子扎入時，內胎收縮，空氣從內胎中漏出進入外胎與內胎之間，并迅速從氣門嘴處漏出，從而使內外胎之間間隙愈來愈大，使得輪胎由于缺氣，特性發生急劇變化，可能導致嚴重事故 無內胎輪胎如果扎入釘子，只要不拔掉釘子，那么空氣只能從橡膠與釘子之間的小間隙中緩慢漏出，使得輪胎內壓降低緩慢。即使撥掉釘子，空氣也只能從釘子處的小孔瀉出，也不至于使內壓迅速降低。同時，由于胎圈是無內胎設計，所以與輪轂結合更為緊密，行駛中發生漏氣時，不至在

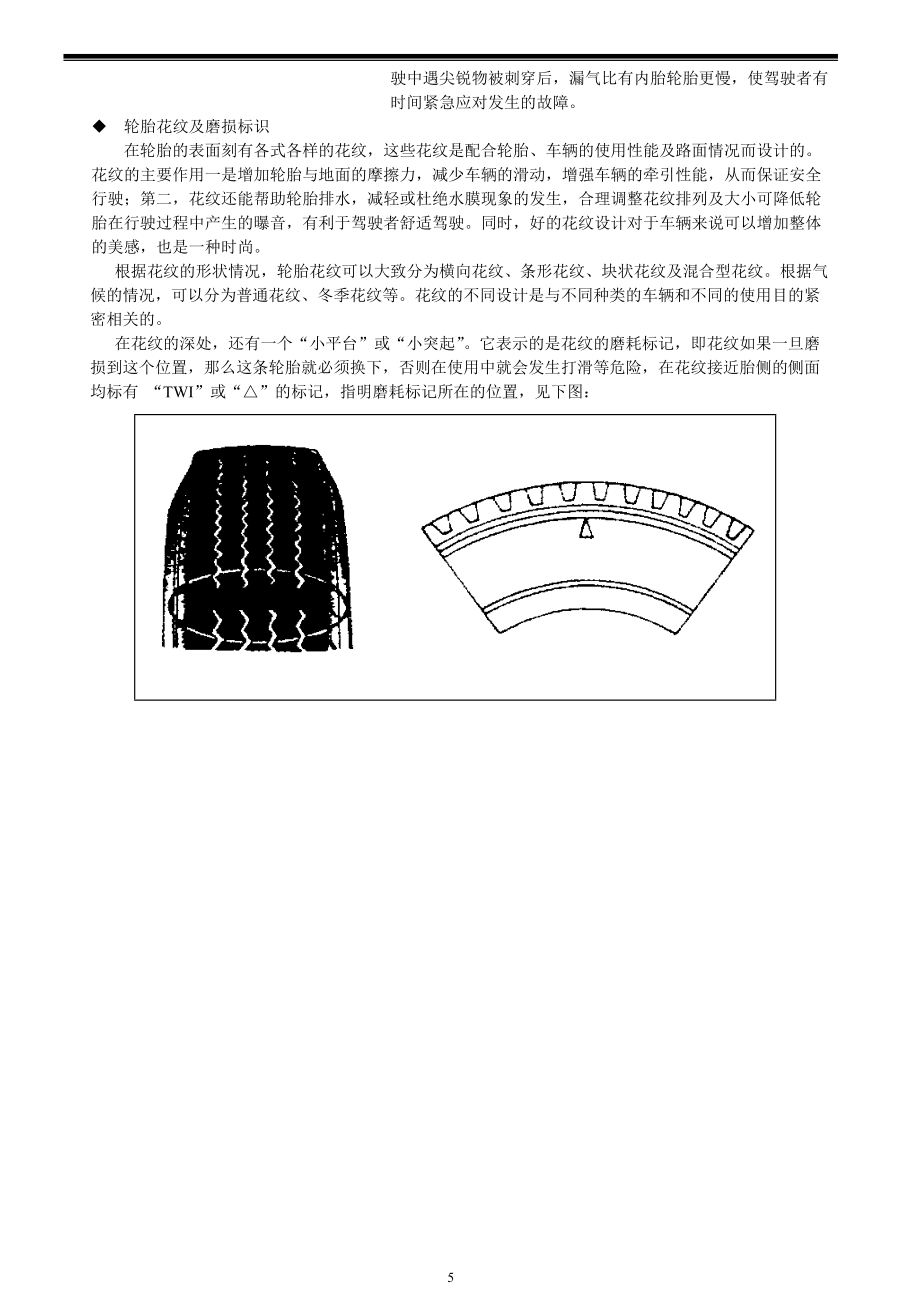

9、短時間內使胎圈從輪輞上脫落（輪胎處于低氣壓狀態時，如果車輛方向盤劇烈轉動，可能會使輪胎從輪輞上脫落），所以，無內胎輪胎行駛中遇尖銳物被刺穿后，漏氣比有內胎輪胎更慢，使駕駛者有時間緊急應對發生的故障。u 輪胎花紋及磨損標識在輪胎的表面刻有各式各樣的花紋，這些花紋是配合輪胎、車輛的使用性能及路面情況而設計的?；y的主要作用一是增加輪胎與地面的摩擦力，減少車輛的滑動，增強車輛的牽引性能，從而保證安全行駛；第二，花紋還能幫助輪胎排水，減輕或杜絕水膜現象的發生，合理調整花紋排列及大小可降低輪胎在行駛過程中產生的曝音，有利于駕駛者舒適駕駛。同時，好的花紋設計對于車輛來說可以增加整體的美感，也是一種時尚。根

10、據花紋的形狀情況，輪胎花紋可以大致分為橫向花紋、條形花紋、塊狀花紋及混合型花紋。根據氣候的情況，可以分為普通花紋、冬季花紋等?；y的不同設計是與不同種類的車輛和不同的使用目的緊密相關的。在花紋的深處，還有一個“小平臺”或“小突起”。它表示的是花紋的磨耗標記，即花紋如果一旦磨損到這個位置，那么這條輪胎就必須換下，否則在使用中就會發生打滑等危險，在花紋接近胎側的側面均標有 “TWI”或“”的標記，指明磨耗標記所在的位置，見下圖：u 輪胎的規格標注輪胎主要尺寸如圖所示，其中斷面高度H與斷面寬度（SR）的比率，即高寬比（扁平比HS）是描述輪胎尺寸的重要參數。1) 英制規格標注：一般貨車采用英制規格標注

11、，其主要標注內容如下：輪胎斷面寬度，以英寸為單位；輪胎結構，R為子午胎，為斜交輪胎；輪輞直徑, 以英寸為單位；例：9.0020 輪輞直徑（20英寸）輪胎結構為斜交輪胎輪胎斷面寬度（9英寸）2) 公制規格標注：一般子午線輪胎均以公制規格標注，其主要標注內容為：輪胎名義斷面寬度，以mm為單位；輪胎名義高寬比，以HB的百分?jǐn)?shù)的分子值表示； 速度符號；輪胎結構標志；輪輞名義直徑（英寸）；例：19560HR14 輪輞名義直徑（14英寸） 輪胎類型為子午線型輪胎 速度符號，最高速度可達210kg/h 輪胎高寬比，（HB0.60） 輪胎名義斷面寬度195mm u 輪胎速度級別符號與速度的對應關系輪

12、胎速度級別符號與速度的對應關系速 度 符 號速 度 級 別B50C60D65E70F80G90J100K110L120M130N140P150Q160R170S180T190u 輪胎胎側標示1) 子午線輪胎胎側標示2) 斜交胎胎側標示l 輪胎的故障分析輪胎在使用中除了駕駛員要有良好的駕駛習慣外，最主要的是輪胎的氣壓、負載和速度要保持適當，這是三個最主要的方面。很多輪胎故障都是由于這三方面的因素而導致產生各種各樣的輪胎損壞。另外，由于車架系統和懸架及車橋等其它系統的不正常工作也會反映在輪胎的非正常故障上，所以，對輪胎的故障表現，應從這兩方面綜合考濾。1. 胎冠部位故障u 胎冠爆破1) 現象：在輪

13、胎冠部呈x、Y、/ 形等不規則爆破。2) 原因：輪胎在氣壓過高、車速較快、超載行駛時，遇障礙物撞擊造成胎冠爆破。3) 預防：保持適當?shù)臍鈮骸６沤^超載。在路面差的情況下減速通行，及時去除花紋溝中所嵌石子，及時修補發現的外傷。u 胎冠啃壞1) 現象：主要是輪胎的胎面膠變得粗糙，成塊脫落。2) 原因：輪胎長時期在砂石路面上行駛，尖石割傷胎面。車輛制動控制系統有故障，使輪胎常處于連滾帶滑的狀態。車輛打滑空轉；3) 預防：保持適當?shù)臍鈮海沤^超載，及時去除花紋溝中所嵌石子，及時修補發現的外傷，正確安全合理地操縱車輛，避免使用異常制動（如急剎車等）?；蚝侠磉x擇輪胎花紋和輪胎。u 胎冠劃傷1) 現象：冠部周

14、向整齊劃傷。2) 原因：輪胎行駛干泥濘路段，輪胎打滑，胎面膠被尖銳物整齊劃開。3) 預防：在泥濘路面上行駛時，需要特別注意并減速慢行。杜絕超載，保持標準的氣壓，正確合理地操縱車輛，養成良好的駕車習慣。 u 胎冠刺穿1) 現象：胎冠被尖銳物刺穿，全鋼子午線胎引起帶束層簾線松散脫層，胎體簾線斷裂一股或多股；斜交胎引起肩部冠空、簾線松散，嚴重的會引起輪胎爆破。原因：行駛于壞損路段或泥濘路段，胎冠被路面尖銳物刺穿。2) 預防：禁止超速行駛，保持標準的氣壓，避免輪胎行駛到尖銳物體上。應定時檢查輪胎上是否扎入尖銳物，發現外傷及時修補，有胎體簾線斷裂的部位必須增加子午線輪胎加固墊，以保持胎體強度。 u 胎冠

15、畸形磨損1) 現象：冠部呈波浪狀、鋸齒狀磨損。2) 原因：車輛機件松垮，前后軸不平行，車輪不平衡，輪輞失圓等均會造成胎面花紋畸形磨損。3) 預防：定期檢查車輛狀況。保持適當?shù)妮喬鈮?，輪胎?jīng)常及時地?fù)Q位，正確駕駛不超載。安裝輪胎時必須正確操作，平衡組件。雙胎安裝必須匹配(包括牌號、花紋、規格、層級、氣壓等)。u 胎冠偏磨1) 現象：胎冠單邊磨損過快。2) 原因：輪胎未定期進行換位，車輛前束不符合標準等造成輪胎單邊偏磨。3) 預防：保持標準的輪胎氣壓，定期對輪胎進行翻邊換位。前輪原來使用斜交輪胎改成使用子午線輪胎后，必須調整車輛前束。正確駕駛不超載。u 磨冠1) 現象：冠中部嚴重磨損。2) 原因

16、：輪胎使用時氣壓過高，使胎冠中部突起，輪胎的接地面積相對減少，以致增加單位面積的負荷，加快胎冠中部磨損。3) 預防：保持標準的輪胎氣壓，杜絕超載行駛2. 輪胎胎肩和胎側部位故障u 側爆1) 現象：輪胎胎側部位出現“拉鏈?zhǔn)健北?，傷口較大，鋼絲簾線折斷，呈撕裂狀。2) 原因：輪胎嚴重超載或氣壓過低，造成胎側簾線疲勞損傷爆破。在行駛中，胎側受到外物撞擊，引起爆破。3) 預防：保持適當?shù)妮喬鈮?，正確駕駛，不超載。u 胎肩、胎側外傷1) 現象：輪胎胎肩或胎側部位被割破，無脫空。2) 原因：輪胎胎肩、胎側被尖銳物體損傷。雙胎之間嵌入尖銳石塊所割破。胎側被車輛自身機械劃傷。3) 預防：注意正確的駕駛，避

17、免車輛在行駛或停靠時與障礙物或突起的側面相擦或擠壓（如臺階、巖壁、深坑等）。平時駕駛時，注意路面的狀況。經?；蚨ㄆ趯喬プ鰴z查(特別是雙胎之間)，及時修補損傷部位。u 胎肩爆損1) 現象：肩部呈X、Y、/ 形等撕裂狀傷口。2) 原因：輪胎在負荷較大，車速較高的情況下，撞擊尖銳物爆破。3) 預防：在較差路面上行駛時，需要特別注意并減速慢行。杜絕超載，保持標準的氣壓。正確合理地操縱車輛，養成良好的駕車習慣。3. 胎體部位故障u 簾線松散、內裂1) 現象：胎里簾布層呈“1”形裂口。2) 原因：輪胎在載重行駛中，因受外力沖擊頂撞引起外傷。超載或氣壓過低，胎體過度屈撓，造成胎里簾線松散、折斷。3) 預防

18、：注意正確的駕駛，避免車輛在行駛或?？繒r與障礙物或突起碰撞或高速通過不平及較差的路面。保持標準的輪胎氣壓，嚴禁超載。平時駕駛時，注意路面的狀況，經?；蚨ㄆ趯喬プ鰴z查。u 缺氣碾壞1) 現象：胎側嚴重變形，胎里簾線松散折斷，油皮膠和簾布脫層。2) 原因：輪胎被尖銳石子或鐵釘刺穿漏氣，造成輪胎缺氣碾壞。長期低氣壓、高負荷行駛，胎體變形增大，簾線疲勞松散、折斷。新胎裝配不當引起氣門芯漏氣，胎內有雜物造成輪胎缺氣碾壞。3) 預防：在駕駛時需要保持高度警覺，發現有異常時，立即采取 相應合理有效的措施。切忌超速行駛。4. 胎圈部位故障u 胎圈外傷、橇壞、磨子口1) 現象：輪胎胎圈有外物損傷的痕跡及傷口。

19、無內胎輪胎胎圈唇口損壞?？梢允窃谔トΦ木植炕蛘?，嚴重時可損傷至內部結構，造成輪胎報廢或發生爆破現象。2) 原因：輪胎使用了不適合的輪輞，以至于圈部與胎圈座曲線不匹配，造成在使用中胎圈長期變形損壞。輪輞的局部變形也同樣會使胎圈部位受到損傷。長期低氣壓或車輛超載，會使胎圈部位變形加劇，與輪輞發生摩擦，導致胎圈部位有損傷。裝卸胎操作不當或無內胎輪胎未使用正確的工具設備裝卸，造成胎圈損壞。此外在輪胎的使用中，其他外在的破壞因素也會造成胎圈部位有擦傷的損壞。3) 預防：必須使用與輪胎相匹配的輪輞，不要使用變形的輪輞。保持標準的氣壓，嚴禁超載。裝卸胎操作必須正確。無內胎輪胎必須使用正確的工具設備裝卸。u 趾口裂1) 現象：趾口部位周向開裂。2) 原因：超載或駕駛不當，使胎體屈撓
