教學設計方案--2制圖的基本標準-尺寸標注及繪圖工具的使用

1、建筑工程制圖與識圖課程教學方案 周 次第4周，第2次課；總第2次課 授課老師徐潔章節名稱模塊一 制圖基礎與技能項目1 制圖的基本標準-尺寸標注及繪圖工具的使用教學類型理論課（）；實 驗（）； 習題課（）；討 論（）；上機（）教學時數2授課方法和手段多媒體課件與板書教學目的與要求1.掌握尺寸的組成、標注規則和方法；2.掌握使用常用繪圖工具繪圖的方法。教學基本內容綱要一、師生問候二、復習三、引入四、教學內容六、尺寸標注 （一）尺寸界線、尺寸線及尺寸起止符號（二）尺寸數字（三）尺寸的位置（四）半徑、直徑、球的尺寸標注（五）角度、弧度、弧長的標注（六）薄板厚度、正方形、坡度、非圓曲線等尺寸標注（七）尺

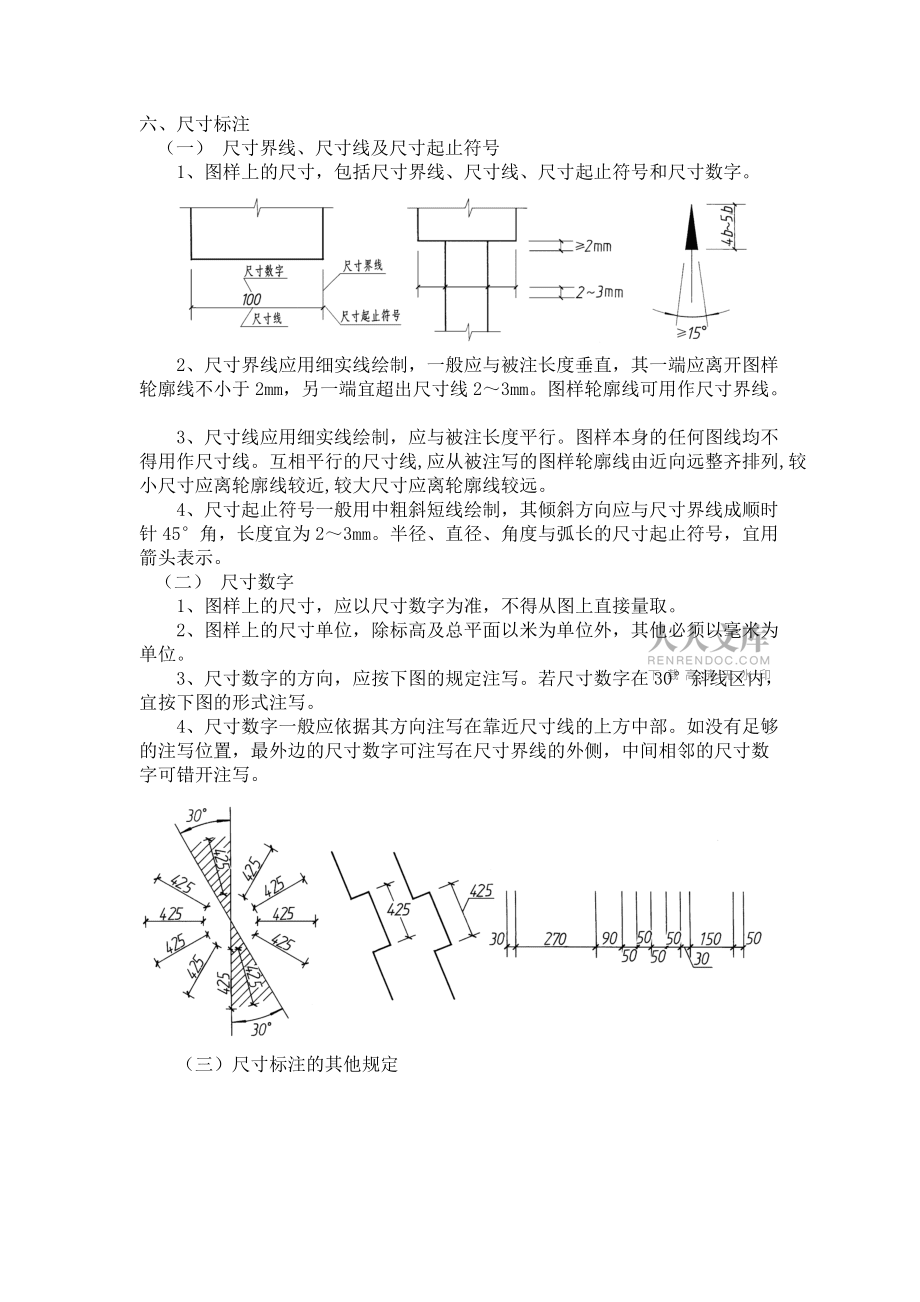

2、寸的簡化標注七、繪圖工具及儀器五、總結 六、布置作業教學重點與難點尺寸標注的相關規定、繪圖工具的使用教學過程設計1.復習上節課內容（5分鐘）；2.尺寸標注四要素逐個講解（20分鐘）；3.講解不同圖形的尺寸標注：半徑、直徑、球、角度、弧度、弧長、薄板厚度、正方形、坡度、非圓曲線等（30分鐘）；4.講解繪圖工具：圖板、丁字尺、三角板、鉛筆、比例尺、圓規、分規（30分鐘）；5.課堂練習:課后題及練習冊相關習題（15分鐘）。 作業、討論及輔導六、尺寸標注 （一） 尺寸界線、尺寸線及尺寸起止符號1、圖樣上的尺寸，包括尺寸界線、尺寸線、尺寸起止符號和尺寸數字。2、尺寸界線應用細實線繪制，一般應與被注長度垂

3、直，其一端應離開圖樣輪廓線不小于2mm，另一端宜超出尺寸線23mm。圖樣輪廓線可用作尺寸界線。3、尺寸線應用細實線繪制，應與被注長度平行。圖樣本身的任何圖線均不得用作尺寸線?；ハ嗥叫械某叽缇€(xiàn),應從被注寫的圖樣輪廓線由近向遠整齊排列,較小尺寸應離輪廓線較近,較大尺寸應離輪廓線較遠。4、尺寸起止符號一般用中粗斜短線繪制，其傾斜方向應與尺寸界線成順時針45°角，長度宜為23mm。半徑、直徑、角度與弧長的尺寸起止符號，宜用箭頭表示。（二） 尺寸數字1、圖樣上的尺寸，應以尺寸數字為準，不得從圖上直接量取。2、圖樣上的尺寸單位，除標高及總平面以米為單位外，其他必須以毫米為單位。3、尺寸數字的方向

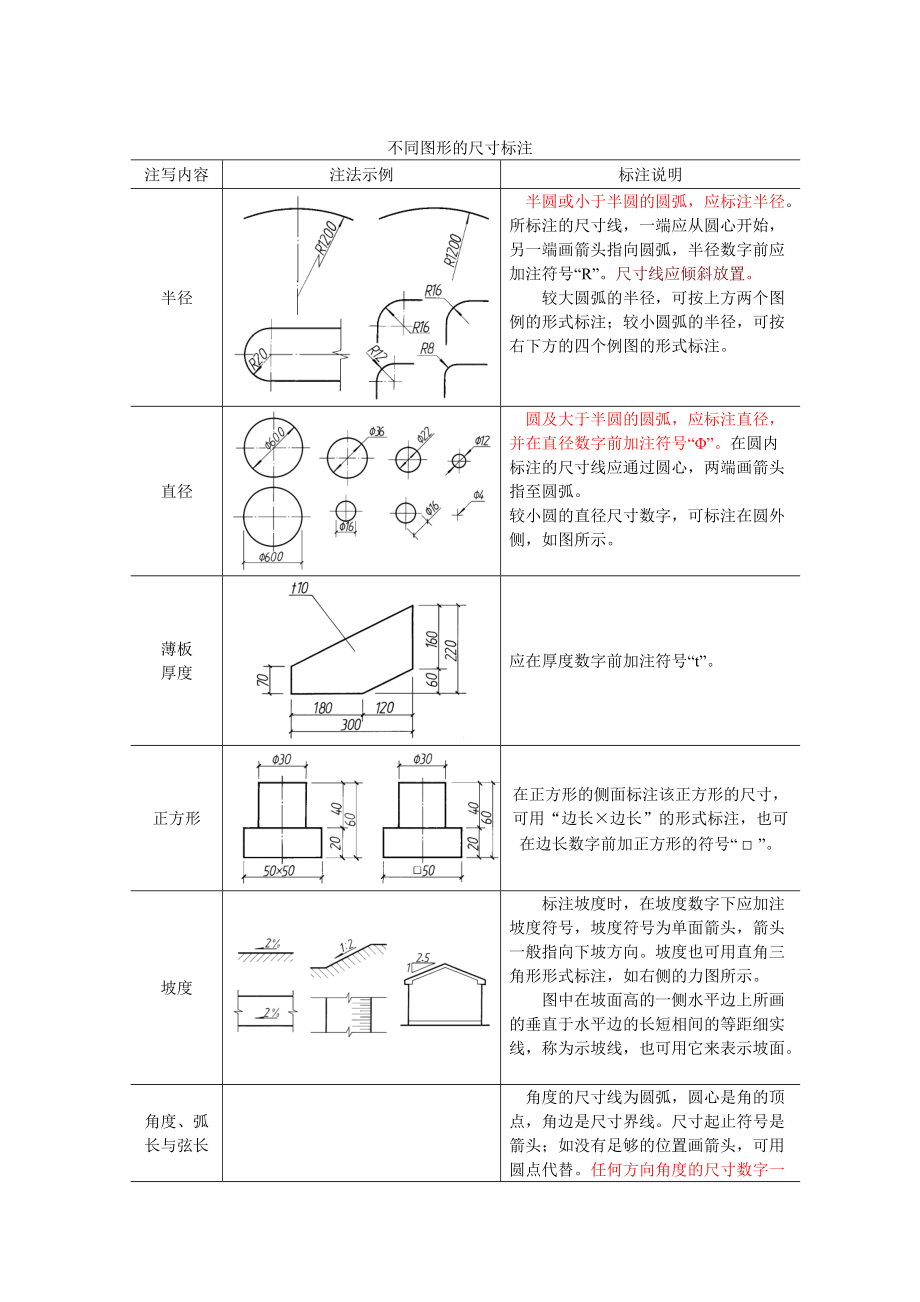

4、，應按下圖的規定注寫。若尺寸數字在30°斜線區內，宜按下圖的形式注寫。4、尺寸數字一般應依據其方向注寫在靠近尺寸線的上方中部。如沒有足夠的注寫位置，最外邊的尺寸數字可注寫在尺寸界線的外側，中間相鄰的尺寸數字可錯開注寫。（三）尺寸標注的其他規定不同圖形的尺寸標注注寫內容注法示例標注說明半徑 半圓或小于半圓的圓弧，應標注半徑。所標注的尺寸線，一端應從圓心開始，另一端畫箭頭指向圓弧，半徑數字前應加注符號“R”。尺寸線應傾斜放置。較大圓弧的半徑，可按上方兩個圖例的形式標注；較小圓弧的半徑，可按右下方的四個例圖的形式標注。直徑 圓及大于半圓的圓弧，應標注直徑，并在直徑數字前加注符號“”。在圓內

5、標注的尺寸線應通過圓心，兩端畫箭頭指至圓弧。較小圓的直徑尺寸數字，可標注在圓外側，如圖所示。薄板厚度應在厚度數字前加注符號“t”。正方形在正方形的側面標注該正方形的尺寸，可用“邊長×邊長”的形式標注，也可在邊長數字前加正方形的符號“ ”。坡度 標注坡度時，在坡度數字下應加注坡度符號，坡度符號為單面箭頭，箭頭一般指向下坡方向。坡度也可用直角三角形形式標注，如右側的力圖所示。圖中在坡面高的一側水平邊上所畫的垂直于水平邊的長短相間的等距細實線，稱為示坡線，也可用它來表示坡面。角度、弧長與弦長 角度的尺寸線為圓弧，圓心是角的頂點，角邊是尺寸界線。尺寸起止符號是箭頭；如沒有足夠的位置畫箭頭，可

6、用圓點代替。任何方向角度的尺寸數字一律水平注寫。標注弧長時，尺寸線為同心圓弧，尺寸界線垂直于該圓弧的弦，起止符號用箭頭，弧長數字上加圓弧符號“”。圓弧的弧長尺寸線應平行于弦。尺寸界線應垂直于弦。連續排列的等長尺寸可用“等長尺寸×個數=總長”的形式標注。相同要素當構件、配件內的構造要素（如孔、槽）相同時，可僅標注其中一個要素的尺寸及個數。七、繪圖工具及儀器1、圖板與丁字尺圖板作繪圖時的墊板，板面要求光滑平整，軟硬合適。圖板的工作邊為兩短邊，要求必須平直、邊角垂直。圖板的大小有0號（900mm*1200mm）、1號(600mm*900mm)、2號(450mm*600mm)三種規格，可根據

7、所畫圖幅的大小而選。丁字尺是用來與圖板配合畫橫線的長尺，也是畫水平線的工具，由尺頭和尺身構成，尺身沿長度方向帶有刻度的側邊為丁字尺的工作邊。畫圖時，應使尺頭緊靠圖板左邊，沿丁字尺的工作邊自左至右畫線。畫水平線畫垂直線2、三角板：45°和60°、30°各一塊, 用三角板和丁字尺配合，可畫出15°倍角的斜線及相互垂直和平行的線。3.圓規：畫圓或圓弧,針尖端應用帶臺階一端,以防圓心孔擴大。 用加長桿配合,可畫較大的圓或圓弧4.分規：用來截取某一定長線段或等分線段5.比例尺：刻有不同比例的直尺,可從其上直接量取相應長度。目前常用的比例尺有兩種：一種為外形呈三棱柱

8、體，上面有六種不同比例的三棱尺。這種比例尺的三面刻有6種刻度，分別表示1:100、1:200、1:400、1:500、1:600等六種比例。另一種是有機玻璃材料，上有三種不同比例的直尺。比例尺的用法：首先在尺上選定所需要的比例，然后看清尺上每單位長度所表示的相應長度，可按需要的比例直接在尺面上截取所需長度。 6.鉛筆：分畫細線的硬芯（H、HB）和描粗線軟芯（B、2B）鉛筆。一般鉛筆刻有表示鉛芯軟硬的代號，“H”表示硬芯鉛筆，“B”表示軟芯鉛筆，“HB”表示鉛芯軟硬適中的鉛筆，“B”、“H”前的數字越大表示的鉛筆鉛芯越軟和越硬。畫圖時，用鉛芯較硬的筆畫底稿線（ H或 HB鉛筆 ），用鉛芯較軟的筆加深圖線（ B 或 2B鉛筆 ），用HB鉛筆寫字。削筆時，用來畫粗線的鉛筆筆尖可磨成矩形，其他鉛筆的筆
