冷卻水自動加藥裝置

1、中央空調冷卻系統一般是敞開式的，冷卻水在冷卻塔熱交換時，大氣中的有害酸體、生活污泥等，很容易進入到冷卻系統。隨著冷卻水的循環，一部分進入主機的冷凝器，在空調冷卻系統中蒸發濃縮的情況下，硬度往往超過400PPm，這些高濃度的碳酸鈣、碳酸鎂等化學垢和生活粘泥就會在溫度較高的冷凝器部位沉積，致使主機制冷量嚴重下降。以下就中央空調冷卻水的結垢原因、結垢對系統的影響及處理方法等方面作詳細闡述。1、中央空調冷卻水結垢的原因及其危害、滿負荷制冷時冷卻水的消耗冷量（萬大卡/小時）501001502003005008001000蒸發量（噸/小時）10補水量（噸/小時）246 812 203240、冷卻水水質的影

2、響項目 循環水補給水超標后果pH(25)腐蝕、結垢電導率(25)(S/cm) <800<200腐蝕氯化物Cl-(mgCl-/1)<200<50腐蝕(不銹鋼)硫酸根冷卻水水質的影響SO42-(mgCaSO42-/l)<200<50腐蝕、細菌酸消耗量(pH4.8,mgCaCO3/l)<100 <50 結垢總硬度(mgCaCO3/l)<200 <50 結垢鐵Fe(mgFe/l)<1 結垢、細菌硫離子S2-(mgS2-/l)無無腐蝕、細菌銨離子NH4+(mgNH4+/l)<1 腐蝕、細菌溶解硅酸SiO2(mgSiO2/l)<

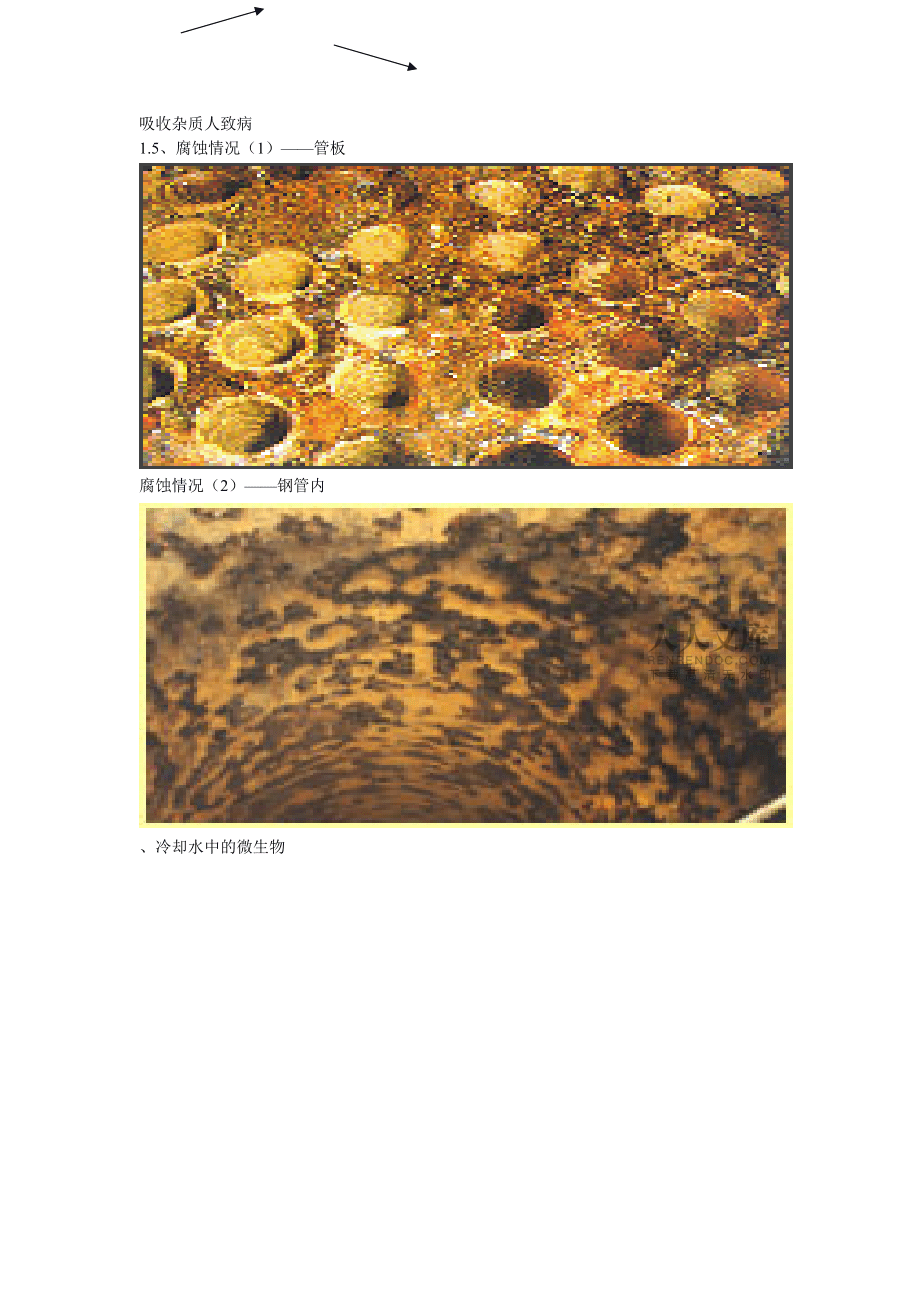

3、50<30 結垢、難溶、我國各地天然水質情況東南沿海長江流域,西南地區(黔、桂外),黑、松流域黃河流域,河北地區,遼河流域內蒙、西北地區含鹽量(mg/L)100100-300200-500500總硬度(mg/L)5050-150150-300300pH值以上化學組成Ca(HCO3)2NaHCO3Ca(HCO3)2(長江) ,東北也有NaHCO3Ca(HCO3)2,NaHCO3,硫酸鹽,氯化物類(眾)硫酸鹽,氯化物類、冷卻水使用過程的變化及影響礦物質上升能耗大濃縮電導率上升結垢出力小PH變化微生物粘泥腐蝕壽命短致病菌吸收雜質人致病1.5、腐蝕情況（1）管板腐蝕情況（2）鋼管內、冷卻水中的微

4、生物、冷卻水結垢的危害1.7.1、缺乏管理的冷卻水指標 補充水硬度超過50mg/L，或循環水超過200mg/L就結垢。 銅腐蝕速度0.05mm/年，鋼鐵腐蝕0.5mm/年，并可能孔蝕。有鹽類、酸性物質地方更嚴重。 冷卻水中礦物質和大氣中其他物質，導致繁衍藻類、霉菌、細菌繁殖，每毫升可以達到數千萬個；甚至有軍團菌等致病微生物。1.7.2、垢、銹的導熱系數水垢的類別堅硬硅酸鹽碳酸鹽硬混合繡垢油膜和粘泥潔凈銅管潔凈鋼鐵導熱系數，W/m·0.65383451.7.3、污垢系數對出力的影響污垢系數，m2K/kW制冷量（冷水、冷卻水均污垢）107%100%92%85%79%制熱量、衛生熱水產量1

5、03%100%94%91%88%1.7.4、忽視水質管理影響出力能耗 由于缺乏水質管理，大部分機組在高污垢系數狀態運行。制冷量因此平均下降1520%，嚴重的下降40%以上。 在高污垢系數的情況下，主機能源消耗平均上升1015%，嚴重的上升30%以上。 水垢、粘泥等導致管徑狹窄和表面粗糙，使水泵等能耗上升。1.7.5、忽視水質管理影響機組壽命 因?yàn)殂~管等的水側腐蝕，可導致主機壽命縮短3-5年。并且導致水泵等壽命縮短。 結垢后采用不可靠的酸洗，導致銅管嚴重減薄，甚至穿孔。 冷卻水吸收酸性氣體或特殊化學物質，導致銅管腐蝕穿孔。2、中央空調冷卻水的阻垢及滅菌處理方案冷卻水處理方法簡介 高頻電場、離子棒

6、、磁化等處理方法，存在爭議，尚無定論； 加水質穩定劑（加藥）：公認比較可靠的方法，。 軟化處理：適合大部分水質，但投資大，且仍需添加防腐劑和殺菌劑。水質穩定劑組成和作用 阻垢物質：提高礦物質沉淀的濃度；或使礦物質晶體結構畸形，懸浮水中而不結垢在管路上。 防腐物質：在管路材料表面形成鈍化膜，或改變材料電位，阻止金屬材料腐蝕。 殺菌物質：破壞微生物結構，阻止其繁殖或直接殺滅藻類、霉菌、細菌。又叫殺生劑。 阻垢物質和防腐物質經?；旌显谝黄?，稱為防腐阻垢劑。 殺菌物質也稱殺生劑，一般不太穩定，適合單獨、低溫存放。2.3、中央空調冷卻水阻垢緩蝕劑、殺菌劑我公司經大量的實驗和研究，推出貼近中國大陸水質情況

7、的配方。阻垢劑和殺菌劑經過長期可靠實驗選擇OEM方式生產，每批產品經過嚴格測試2.3.1、5030阻垢劑投加40ppm，阻垢率98、銅緩蝕率、碳鋼緩蝕率98。適用于中低硬度、堿度、偏腐蝕型水質，投加濃度40-70ppm， pH值范圍6-8。含磷（以PO43-計）7-8。2.3.2、5050阻垢劑適用于高硬高堿度水質，含磷（以PO43-計）5，使用濃度40-70ppm， pH值范圍7-10。經實際使用證明，以上阻垢劑 可減少排污，節水費用超過藥劑費用 節能、延壽效果明顯，發達國家普遍采用2.3.3、7030（異噻唑酮類）殺菌滅藻劑試驗濃度50ppm，4h殺生率。1周投加1次，投加濃度50-100

8、ppm，對pH值沒有要求?？山到?.3.4、 7040（季銨鹽類）試驗濃度50ppm，12h殺生率（異養菌）（鐵細菌）、（硫酸鹽還原菌）。 1周投加1次，投加濃度50-100ppm，pH值范圍7-9。有強的黏泥剝離性能，但有泡沫。2.3.5、殺菌劑的使用效果 阻止其繁殖或直接殺滅99.9%微生物（100%致病菌） 也稱殺生劑，一般不太穩定，適合單獨、低溫存放2.4、加水質穩定劑后的指標 補水硬度最高可允許200毫克/升，循環水達硬度從200提高到800毫克/升，阻止結垢和減少排污75%。 銅的腐蝕速度小于控制在0.005mm/年，鋼鐵腐蝕速度小于0.125（實際0.05）mm/年；且無孔蝕現象

9、。降低腐蝕速度90%以上。 消滅99%以上微生物，微生物總數控制在50萬個內（實際數千個），且不含致病微生物2.5、加水質穩定劑的效果圖3、中央空調冷卻水的阻垢及滅菌處理設備3.1、在中國，目前95%的中央空調系統未設自動加藥裝置，只靠人工投藥，仍可能導致銅管結垢，冷量下降，并造成銅管腐蝕，滋生病菌。而結垢后委托他人進行化學除垢又極易造成銅管腐蝕傷害。在歐美，99%的系統均設置了自動加藥裝置。遠大吸取歐美經驗，開發了智能型水處理裝置，即全自動加藥裝置和全自動軟水器。3.2、BJY全自動加藥裝置3.2.1、 工作原理跟蹤運行工況，自動測量水質變化，并自動精確投加阻垢防腐劑和殺菌劑。阻垢防腐劑可提

10、高冷卻循環水濃度4倍，降低銅、鋼鐵腐蝕速度95%；殺菌劑可消滅微生物99%以上。從而有效延長主機使用壽命、持續保持主機能源效率、最大限度降低耗水量。3.2.2、型號識別BJY-400，適用制冷量75400萬大卡/小時機組；BJY-1000，適用制冷量400萬大卡/小時以上機組。3.2.3、獨具特點 由流量檢測、排放、加藥及控制組成，精簡、穩定； 能自成一體運行，也可與中央空調主機聯動運行； 跟蹤中央空調冷卻水系統運行工況，特別節約藥劑； 持續檢測、實時調節，最大限度減少耗水量； 預防主機能源效率降低，延長主機使用年限； 智能控制、安全可靠、安裝簡單、使用方便。4、中央空調冷卻水的“總硬度”自動監測、處理系統4.1、原理采用特制傳感器將水中的鈣離子含量(硬度)轉變?yōu)殡娦盘?通過微機處理,數字顯示水中鈣離子含量(mv數)。檢測時每次分別檢測待測水和標準水(按用戶要求的水質標準配制), 并將其結果進行比較, 超標自動報警, 同時控制中央空調冷卻水的的自動排水，使冷卻水的濃縮倍數和總硬度保持在一個適度的范圍。全過程程序控制，自動操作
