地下管線探測方案

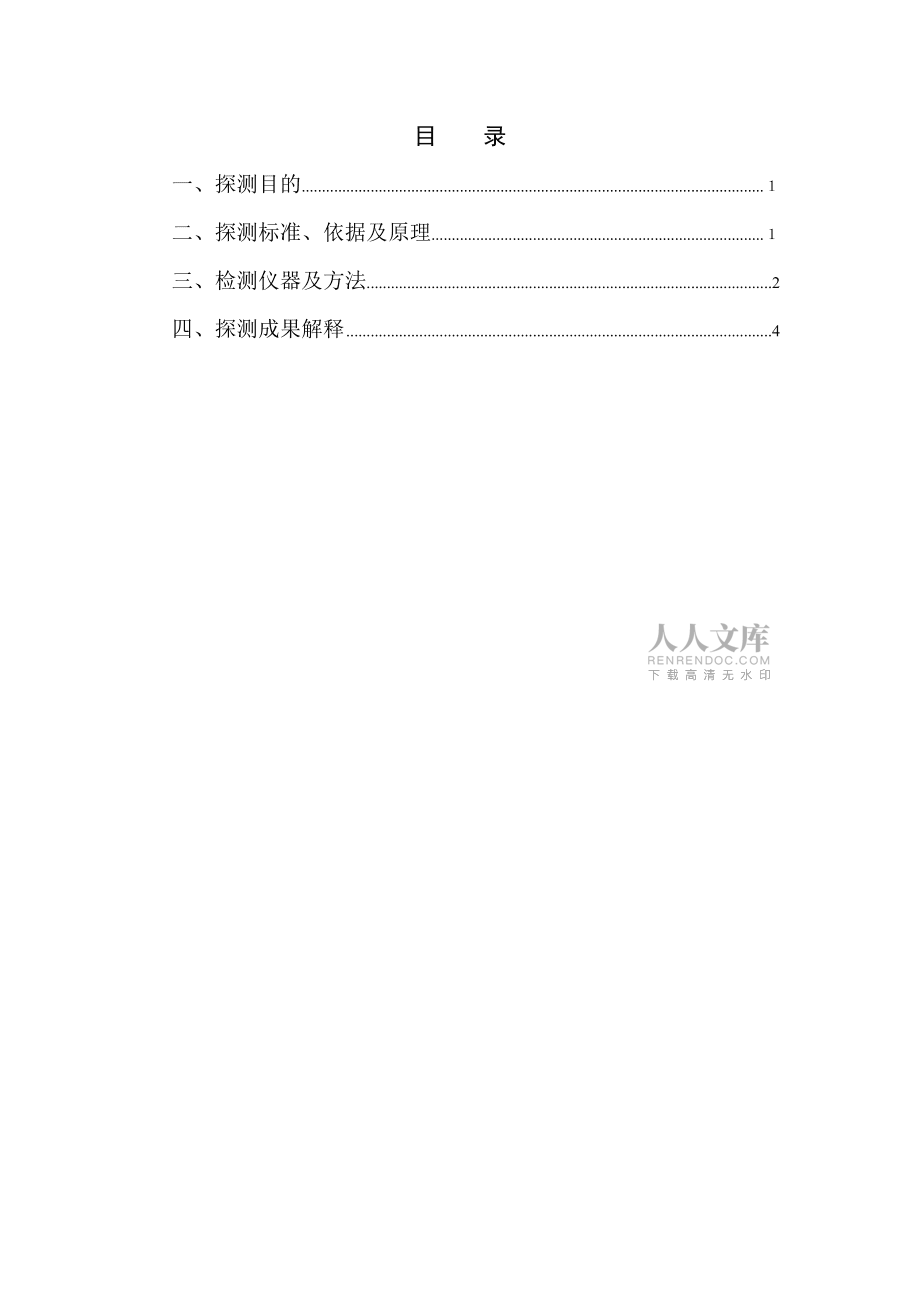

1、地 下 管 線 探 測 方 案（新建管線）重慶市建設工程質量檢驗測試中心目 錄一、探測目的二、探測標準、依據及原理三、檢測儀器及方法2四、探測成果解釋4管線探測方案一、探測目的城市基礎設施管道給水、供熱、燃?xì)庖蚤L距離輸油輸氣等管道中，爆管事故常常帶給人們巨大的經濟上的損失和人身傷害事以及環境破壞。發生爆管事故后不僅會使對用戶的供應(水、燃?xì)?、油、暖?的中斷，還會造成系統壓力下降，也使非爆管范圍內的用戶的不能正常使用，同時還會造成資源浪費、道路毀壞、交通中斷、危及管線沿途人身財產的安全、給國家和人民的生命財產造成巨大損失，對國家、城市、企業的形象也有負面影響二、探測標準、依據及原理2.1、作業

2、標準：中華人民共和國行業標準城市地下管線探測技術規程CJJ61-2003。該規程中的一般規定：地下管線探測的對象應包括埋設于地下的給水、排水、燃?xì)?、熱力、工業等各種管道以及電力和電信電纜，地下管道探測應查明地下管線的平面位置、走向、埋深（或高程）、規格、性質、材料等，并編繪地下管線圖。2.2、作業依據：1、探測委托書； 2、委托方提供的信息管線精確探測及交底任務書和工程施工圖紙。2.3、探測原理牛頓第一運動定律（慣性定律）：若物體不受外力作用（或合力為零時），則靜者恒靜，動者恒作等速運動。隨著物理學的發展，較晚期的學者依據等速度移動的物體亦提出了動量守恒定律，本次管道定位應用的設備就是應用動量

3、守恒定律原理。 角動量守恒定律：角動量在物理學中是與物體到原點的位移和動量相關的物理量，角動量在經典力學中表示為到原點的位移和動量的叉乘，通常寫作L。角動量是矢量。 其中，r表示質點到原點的位移，L表示角動量。P表示動量。而r又可以寫為： 在不受外界作用時，角動量守恒。r三、探測儀器及方法儀器：1、比利時管線陀螺儀； 2、美國月蝕控向儀； 3、美國GPS衛星三維定位儀； 4、萊卡全站儀器； 5、美國探地雷達。方法：1、本次探測采用國際上領先的陀螺儀三維精確定位技術，將陀螺儀原理與計算機三維技術整合在一起，綜合利用陀螺儀導航技術、重力場、計算機矢量計算等交差學科原理，自動生成基于 X、Y、Z 三維坐標的地下管線空間位置曲線圖。此項技術不再受管道材質、管線埋深、周圍環境地質條件以及任何電磁干擾影響。 2、采用傳統的電磁感應類探測技術，對陀螺儀定位技術形成補充以及驗證，使探測成果更為精確。 3、采用領先的 GPS 衛星三維定位技術，利用勘測院提供的地勘資料得每個特征點的三維坐標，使探測成果更為規范。 4、對于 GPS 信號不理想，無法接受衛星數據的區域，利用萊卡全站儀采集點位數據，并結合GPS 點位數據及探測數據進行成圖，使得數據更準
