ZW20高壓真空斷路器

1、ZW20高壓真空斷路器品牌廠商：民賽電氣 網址：文檔目錄一、產品概述 2、 型號說明 3、 使用環境及條件 4、 技術參數 5、 斷路器結構 6、 內部結構示意圖七、產品特點（閱讀過程中如有不明白）推薦聯系品牌服務商詳細咨詢1品牌商標民賽丨MINSAIABB2品牌推薦上海民賽電氣有限公司3官方網址 八、售后技術服務九、安裝、使用及維護1、 產品概述 ZW20高壓真空斷路器為額定電壓12KV，三相電流50HZ的戶外配電設備。該斷路器結構特點是真空滅弧室滅弧，SF6氣體作為絕緣介質的新型斷路器，主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中做保護和控制

2、之用。12kV配電線路T型接線的用戶內部發生故障，或雖然發生在用戶進線開關內側，但其保護動作時限與變電站出線開關保護不當時，均會造成變電站出線開關保護分閘。如果故障是永久性的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電干線停電。這種電網中常見的波及事故，將對社會造成重大損失。ZW20高壓真空斷路器(以下)簡稱斷路器，安裝于架空配電線路的責任分界處，則用戶進線的前端，將會自動切除用戶內單相接地故障和相間短路故障，避免用戶界內故障波及輸電干線，確保非故障用戶的用電安全，提高用電可靠性。二、型號說明Z W 20 - F G / 開斷電流真 空 額定電流戶 外 隔 離設計代號 智 能額定電

3、壓 3、 使用環境及條件1、 海拔高度不超過2000m。2、 周圍空氣溫度上限不超過40，下限不超過-40，日溫差25K。3、 風壓不超過700Pa4、 污穢等級：IV級5、 覆冰厚度10mm6、 安裝場所：無易燃、爆炸危險、化學腐蝕的場所。7、 地震烈度不超過8度。8、 中性點接地方式：中性點不接地，中性點經消弧線圈接地，中性點經低電阻接地。4、 技術參數五、斷路器結構：1、 ZW20高壓真空斷路器本體由導電回路、絕緣系統、密封件及殼體組成。整個導電回路由進出線導電桿、導電夾、軟聯接與真空滅弧室聯接而成。進出線導電桿采用環氧樹脂和硅橡膠整體澆注，為了減少體積A、C兩相采用拐角套管，保證良好的

4、外絕緣。殼體采用成熟的密封結構，機構罩及殼體上端采用沖壓成型槽密封，輸出指針軸采用雙層“O”型圈密封，進出線導電桿整體澆注，保證良好的氣密性。2、 操作機構為電動儲能，電動分合，同時具有手動儲能，手動分合等功能。整體結構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合閘系統、輔助開關及儲能指示等部件組成。3、 分界真空斷路器由ZW20A-12型真空斷路器、FDR-02或CH-40控制器和JDZW-10電壓互感器等組成，整套裝置為免維護設備。4、 基本功能：1) 自動閉鎖相間短路故障：用戶支線發生相間短路故障時，分界斷路器先于變電站保護動作跳閘后立即分閘閉鎖。2) 自動切除單相接地故障：用

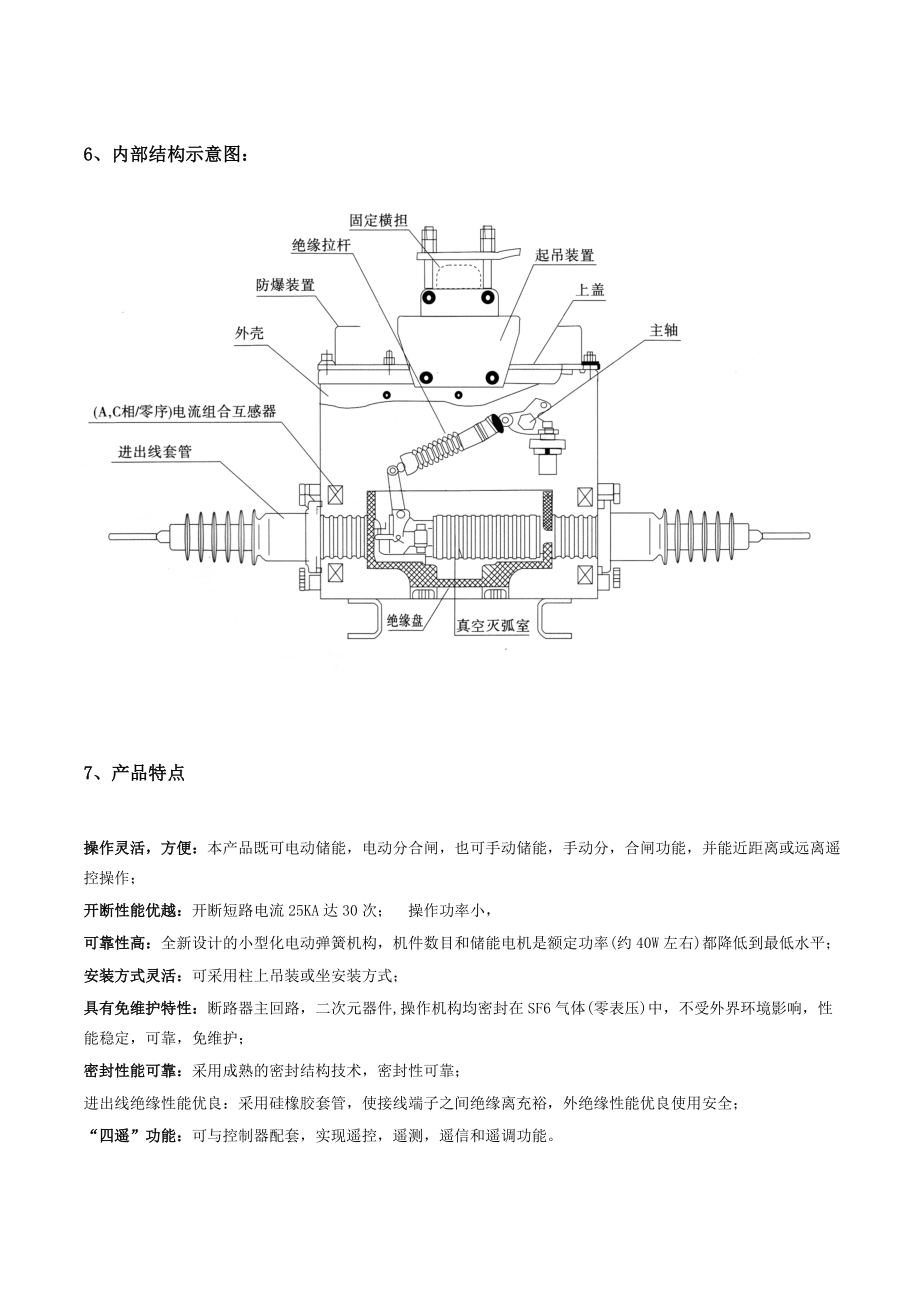

5、戶支線發生單相接地故障時，分界斷路器先于變電站保護動作自動分閘；變電站及干線分支用戶感受不到故障的發生。3) 快速定位故障點：用戶支線事故造成分界斷路器保護動作后，責任用戶停電，并主動報送事故信息，電力公司派員到現場通過掌上電腦或通訊模塊查清事故原因，及時恢復供電。6、 內部結構示意圖：7、 產品特點 操作靈活，方便：本產品既可電動儲能，電動分合閘，也可手動儲能，手動分，合閘功能，并能近距離或遠離遙控操作； 開斷性能優越：開斷短路電流25KA達30次； 操作功率小，可靠性高：全新設計的小型化電動彈簧機構，機件數目和儲能電機是額定功率(約40W左右)都降低到最低水平； 安裝方式靈活：可采用柱上吊

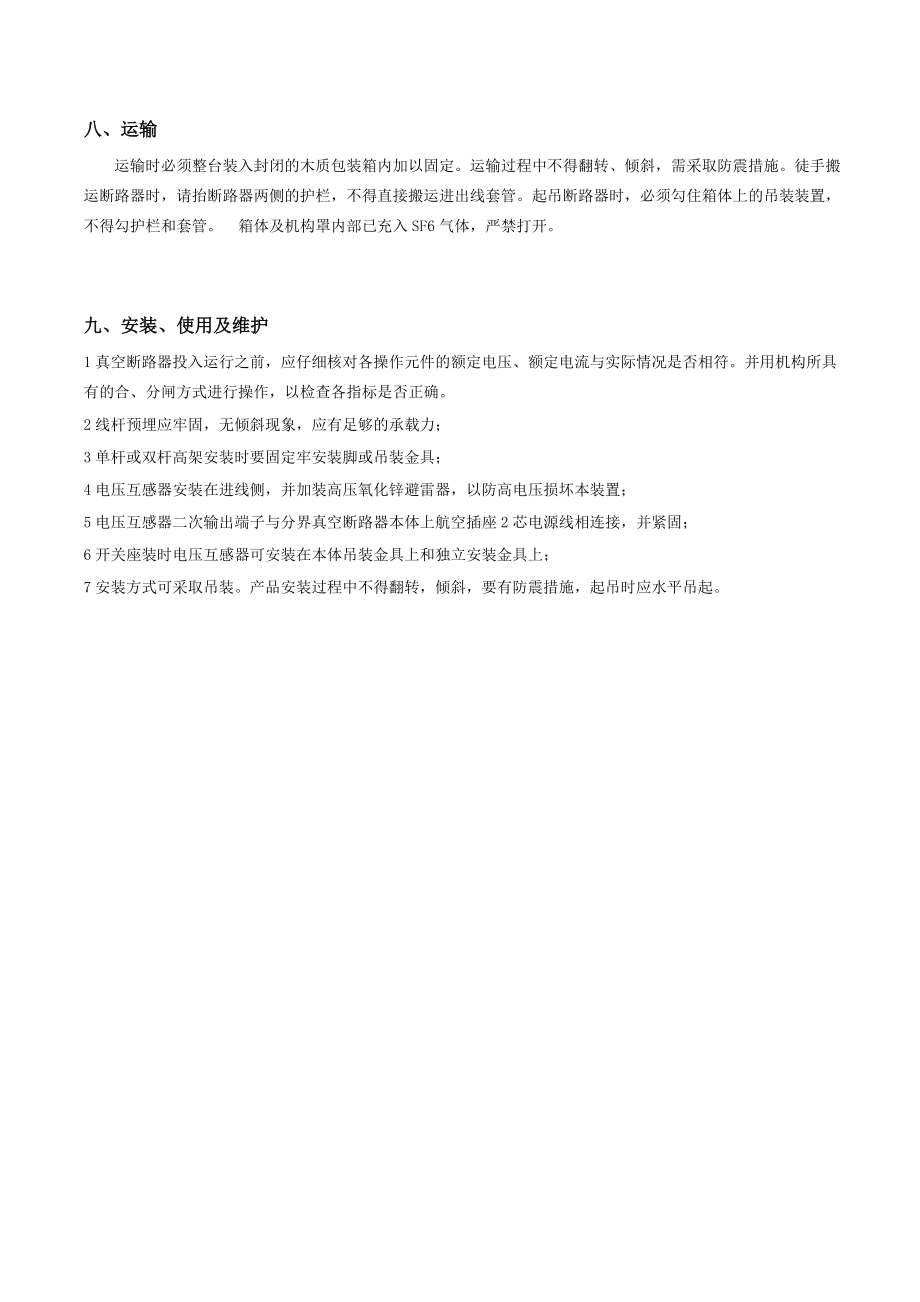

6、裝或坐安裝方式； 具有免維護特性：斷路器主回路，二次元器件,操作機構均密封在SF6氣體(零表壓)中，不受外界環境影響，性能穩定，可靠，免維護； 密封性能可靠：采用成熟的密封結構技術，密封性可靠； 進出線絕緣性能優良：采用硅橡膠套管，使接線端子之間絕緣離充裕，外絕緣性能優良使用安全； “四遙”功能：可與控制器配套，實現遙控，遙測，遙信和遙調功能。八、運輸 運輸時必須整臺裝入封閉的木質包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。徒手搬運斷路器時，請?zhí)嗦菲鲀蓚?cè)的護欄，不得直接搬運進出線套管。起吊斷路器時，必須勾住箱體上的吊裝裝置，不得勾護欄和套管。 箱體及機構罩內部已充入SF6氣體，嚴禁打開。 九、安裝、使用及維護 1真空斷路器投入運行之前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合、分閘方式進行操作，以檢查各指標是否正確。 2線桿預埋應牢固，無傾斜現象，應有足夠的承載力； 3單桿或雙桿高架安裝時要固定牢安裝腳或吊裝金具； 4電壓互感器安裝在進線側，并加裝高壓氧化鋅避雷器，以防高電壓損壞本裝置； 5電壓互感器二次輸出端
