BC智能雙顯絕緣電阻測試儀

1、BC2012型智能雙顯絕緣電阻測試儀技術參數華天電力生產的BC2012型智能雙顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器完美結合，該系列表具有多種電壓輸出等級（500V、1000V、2500V、5000V）、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。1有多種電壓輸出選擇 (500V、1000V、2500V、5000V)，測量電阻量程范圍可達0200G，電阻量程范

2、圍可自動轉換，并有相應的指示。2兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。3機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。4采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。5操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。6儀表產生高壓時，有提示音輸出。7內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。8交直流兩用，配置可充電

3、池和交流適配器。9儀表采用便攜式設計，便于野外操作。10高壓短路電流3.5mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。三、技術指標儀表的技術指標見表1表1：BC2012智能雙顯絕緣電阻測試儀技術指標型 號BC2012輸出電壓500V DC1000V DC2500V DC5000V DC精度溫 度23±5絕緣電阻1M20G ±52M40G ±55M100G ±510M200G ±5輸出電壓4M20G0+108M40G0+1020M100G0+1040M200G0+10高壓短路電流3.5m

4、A工作電源8節AA型充電電池，外置充電適配器工作溫度及濕度-1040，最大相對濕度85保存溫度及濕度-2060，最大相對濕度90絕緣性能電路與外殼間電壓為1000V DC時，最大2000M耐壓性能電路與外殼間電壓為2500V AC時，承受1分鐘尺寸260mm×200mm×170mm (L×W×H)重量2.5KG附件測試線一套，說明書，合格證，充電適配器,電源線 四、儀表結構1. 儀表結構圖（圖1）表2：結構圖說明序號名 稱功 能(1)地端（E）接于被試設備的外殼或地上。(2)屏蔽端（G）接于被試設備的高壓護環，以消除表面泄漏電流的影響。(3)線路端（L）

5、高壓輸出端口，接于被試設備的高壓導體上。(4)雙排刻度線上檔為綠色（ G檔）：500V/0.2G20G（刻度讀數×1）；1000V/0.4G40G（刻度讀數×2）；2500V/1 G100 G（刻度讀數×5）；5000V/2G200 G（刻度讀數×10）。下檔為紅色（ M檔）： 500V/0400M（刻度讀數×1）；1000V/0800 M（刻度讀數×2）；2500V/02000 M（刻度讀數×5）；5000V/04000 M（刻度讀數×10）。(5)綠色發光二極管發光時讀綠檔（ G檔）刻度。(6)紅色發光二極管發

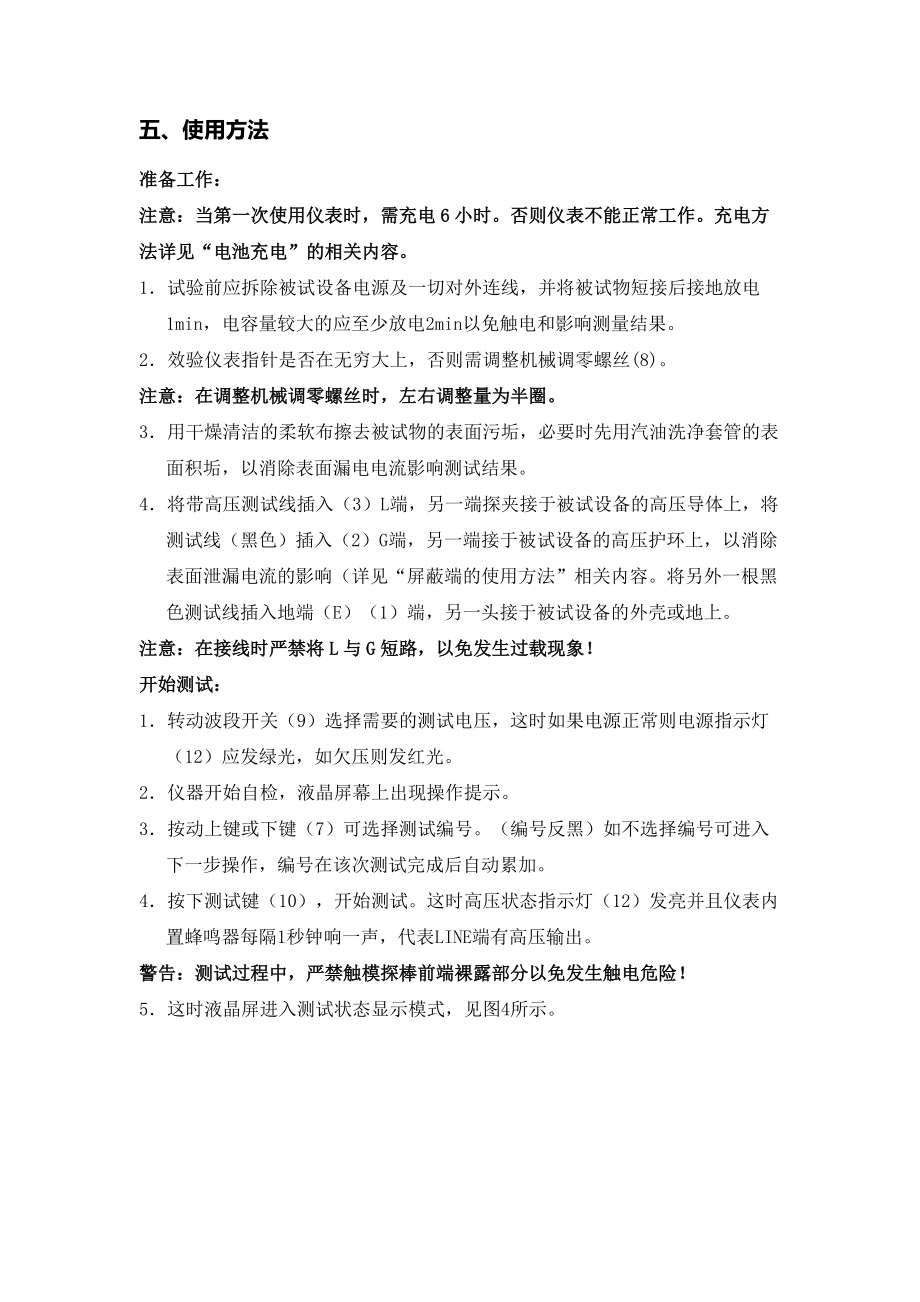

6、光時讀紅檔（ M檔）刻度。（7）按 鍵設置鍵：在未按測試鍵之前按下此鍵可調閱歷史測試數據；上 鍵：按下此鍵可向前翻閱數據或修改數據；下 鍵：按下此鍵可向后翻閱數據或修改數據；背光鍵：按下此鍵可點亮液晶顯示屏背光，并在1分鐘之內自動熄滅。點 動：按下開始測試，在數據查詢狀態此鍵作為確認鍵使用。(8)波段開關可實現輸出電壓選擇，電源開關功能(9)測試鍵按下開始測試。(10)充電插孔輸入為直流15V，供應充電及儀表工作電源（11）狀態顯示燈可顯示高壓輸出，電源工作狀態，充電狀態等信息五、使用方法準備工作：注意：當第一次使用儀表時，需充電6小時。否則儀表不能正常工作。充電方法詳見“電池充電”的相關內容

7、。1試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。2效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲(8)。注意：在調整機械調零螺絲時，左右調整量為半圈。3用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。4將帶高壓測試線插入（3）L端，另一端探夾接于被試設備的高壓導體上，將測試線（黑色）插入（2）G端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端的使用方法”相關內容。將另外一根黑色測試線插入地端（E）（1）端，另一頭接于被試設備

8、的外殼或地上。注意：在接線時嚴禁將L與G短路，以免發生過載現象！開始測試：1轉動波段開關（9）選擇需要的測試電壓，這時如果電源正常則電源指示燈（12）應發綠光，如欠壓則發紅光。2儀器開始自檢，液晶屏幕上出現操作提示。3按動上鍵或下鍵（7）可選擇測試編號。（編號反黑）如不選擇編號可進入下一步操作，編號在該次測試完成后自動累加。4按下測試鍵（10），開始測試。這時高壓狀態指示燈（12）發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！5這時液晶屏進入測試狀態顯示模式，見圖4所示。圖4：測試狀態顯示模式（1）輸出電壓值（2）

9、測試次數（3）當前絕緣阻值（4）已測試的時間6儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）。7根據所需要的測試結果（普通測試、吸收比測試、極化指數測試），松開測試鍵（10）。這時儀表停止高壓輸出，并自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比、極化指數）。按動上鍵或下鍵（7）可循環顯示本次測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。 注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間最長為10分鐘，10分鐘以后儀表會自動關閉高壓，并自動計算、顯示測試結果。警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放

10、電（儀表也有內置自動放電功能，不過時間較長）才能保證人身安全和下次測量的準確性！8需連續進行第二次測量時，再次按下測試鍵（10），按4-6步驟執行。（儀表可連續進行20次測量，超過20次從第一次開始并覆蓋第1次的結果。每次測量結果都自動保存，以便日后調閱。）調閱測試結果：1轉動波段開關在任意一電壓檔，此時電源接通。2在選擇測試編號狀態下，可按動設置鍵（7）進入查詢測試結果狀態。3按動上下鍵（7）來增加和減少測試結果的編號。（相應的編號反黑）。4選擇好編號后，按動測試鍵（10）可進入該編號的測試結果，按動上下鍵（7）可查詢該編號測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極

11、化指數）。5. 查詢完畢，按動設置鍵（7）返回準備測試狀態。6. 如需查詢再次查詢可再次按動設置鍵（7）。屏蔽端（GUARD）的使用方法： 在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。其它方面的應用可參考此接法。電池充電：注意：當開機時，儀表電源狀態燈紅燈閃亮，表示電池電量快要耗盡，應立即充電。1儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用儀表的內部電源供電。2首次使用儀表時，需充電6小時。否則儀表不能正常工作。3充電電路采用專用智能充電管理模塊，可自動停止充電并監視電池電量，在測試過程中如發現電源狀態指示燈紅燈閃亮表示電池電量快要用盡，需充電，但這時不影響儀表的正常使用。注意：在充電之前，請確
