華中科大電氣工程基礎考試試題

1、 第一章26、 電氣一次接線：發電廠和變電站中的一次設備（1分），按其功能和輸配電流程，連接而成的電路稱為電氣主接線，也稱電氣一次接線或一次系統（2分）。27、正序等效定則：在簡單不對稱短路的情況下，短路點的正序分量電流，與在短路點每一相中接入附加電抗而發生三相短路的電流相等。28、 近后備保護：在保護安裝處的主保護拒動時動作的保護稱為近后備保護。29、 工頻電壓升高：電力系統在正常運行或故障時可能出現幅值超過最大工作相電壓、頻率為工頻或接近工頻的電壓升高，稱為工頻電壓升高。30、 落雷密度：每平方千米每雷暴日的地面受到的平均落雷次數。31、某變電站采用雙母線接線，有2條進線，4條出線，畫出其

2、電氣主接線，并說明不停電檢修工作母線的操作步驟？（正常運行時，一組母線工作，另一組母線備用）31答：（1）圖（2.5分）。（2）閉合母聯兩側的隔離開關、，合QF向備用母線充電（0.5）；若備用母線帶電后一切正常，下一步則先接通（一條或全部）回路接于備用母線側的隔離開關，然后斷開（該條或全部）回路接于工作母線上的隔離開關，（1分）；待全部回路操作完成后，斷開母聯斷路器及其兩側的隔離開關。（1分）32、簡述降低電網電能損耗的措施。32答：（1）提高電力網負荷的功率因數，降低電網的電能損耗：合理選擇異步電動機的容量及運行方式；實現無功功率就地補償，限制無功功率在電網中傳送。（2.5分）（2）合理組織

3、電力網的運行方式：電力網運行于重負荷狀態時，應盡量提高運行電壓水平，以降低功率損耗和電能損耗；合理組織并聯變壓器的運行，減少功率損耗和電能損耗。（2.5分）33、以三段式電流保護為例，說明保護配置時應該如何保證動作的選擇性。33答：以各級線路動作值和動作時間相互配合來保證選擇性（2分）電流I段按躲開本線路末端最大短路電流整定，動作時間為0s；（1分）電流II段整定值與下一條線路的I段（或II段）整定值配合，動作時間相應提高Dt；（1分）電流III段整定電流躲開正常工作電流，定值較小，因此采用動作時間來保證選擇性。電流III段動作時間按照階梯原則整定，即前一級線路比后一級線路動作時間相應提高Dt

4、；并且電流III段動作時間長于電流I、II段動作時間。（1分）34、如圖所示回路是如何區分手動跳閘與自動跳閘的？34答：手動或自動跳閘前，斷路器處于合閘狀態（QF1斷開，QF2接通），控制開關SA的16-13接點接通，紅燈RD發出平光；（1分）當值班人員手動操作使斷路器跳閘后（QF1接通，QF2斷開），控制開關處在“跳閘后”位置，SA的10-11接點接通，綠燈GN發出平光，指示斷路器在分閘狀態。（2分）當斷路器由繼電保護動作自動跳閘后，控制開關仍處在原來的“合閘后”位置，而斷路器已經跳開，兩者的分合閘位置不一致，此時綠燈GN經SA的9-12接點接至閃光電源小母線+WF上，所以綠燈閃光，以引起值

5、班人員的注意。（2分）35、含有鐵芯元件的回路中為什么會出現鐵磁諧振過電壓？35答：電力系統正常運行時呈感性。（1分）當外界擾動使電流增大時，鐵芯元件磁飽和，L下降。當L下降到感抗與容抗接近或相等時就出現鐵磁諧振過電壓。（3分）即使外界擾動消除，鐵磁諧振過電壓仍會存在。（1分）36、 變電站的雷害來源有哪些？說明其防雷的基本措施。36答：變電站的雷害來源主要有直擊雷及沿導線入侵波過電壓。（2分）對于直擊雷采用避雷針（線）保護，但在選擇安裝地點時要注意安全距離，對于入侵波過電壓，采用避雷器保護，但要注意避雷器安裝地點與被保護設備間的距離不能超過允許值并加進線保護段。（3分）37、如圖所示網絡，變

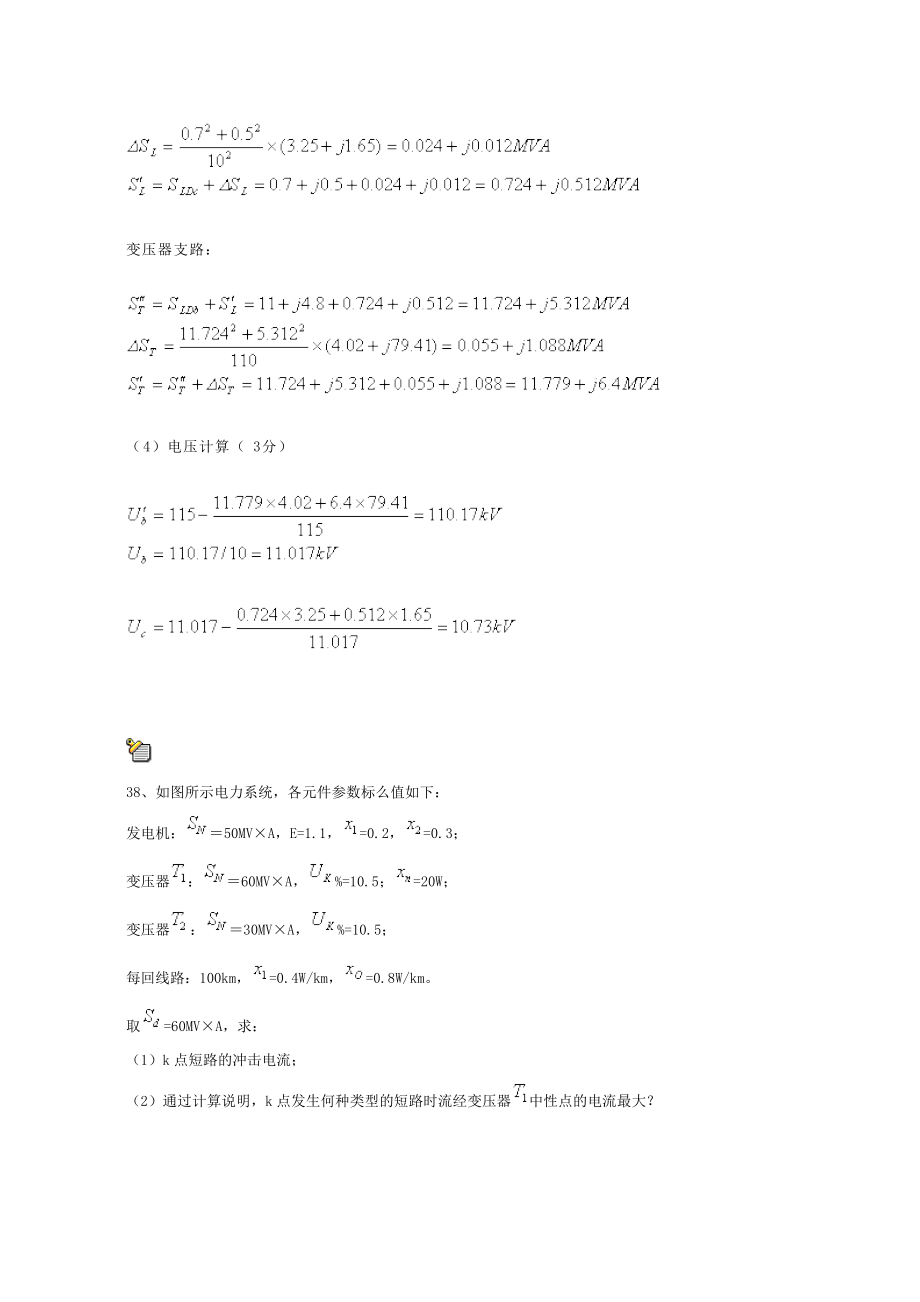

6、壓器參數為=16000kV×A，D=21kW，%=0.85，D=85kW，%=10.5，變比K=110kV/11kV；10kV線路參數為r0=0.65W/km，x0=0.33W/km；變壓器高壓側電壓為115kV；負荷=（11+j4.8）MV×A，=（0.7+j0.5）MV×A。試求c點電壓。37解：（1）各元件參數（2分）變壓器：KT110/111010kV線路：（2）等值電路（2分）（3）功率分布計算（3分）10kV線路：變壓器支路：（4）電壓計算（3分） 38、如圖所示電力系統，各元件參數標么值如下：發電機：50MV×A，E=1.1，=0.2，=0

7、.3；變壓器：60MV×A，%=10.5；=20W；變壓器：30MV×A，%=10.5；每回線路：100km，=0.4W/km，=0.8W/km。取=60MV×A，求：（1）k點短路的沖擊電流；（2）通過計算說明，k點發生何種類型的短路時流經變壓器中性點的電流最大？38、解：（1）參數計算（2分）發電機：變壓器：變壓器：輸電線路：（2）求k點短路的沖擊電流（4分）等值電路如圖（3）負序和零序等值電路如圖（4分）流經變壓器中性點的電流即為零序電流。三相短路、兩相短路的零序電流為0，因此只計算單相接地短路、兩相接地短路。單相接地短路：兩相接地短路：可見，當k點發生兩相

8、接地短路時流經變壓器中性點的電流最大。 39、某升壓變電所有一臺變比（121±2×2.5%）kV/10.5kV的變壓器，歸算到高壓側的變壓器阻抗為=（2.44+j40），變壓器的最大負荷為=（28+j14）MV×A，最小負荷為=（10+j6）MV×A。高壓母線要求為順調壓，當?shù)蛪耗妇€電壓保持為11kV時，試選擇變壓器分接頭。39、解：（1）由題意，作出等值電路如圖所示，且有（2分）110×102.5%112.75kV，11kV110×107.5%118.25kV，11kV（2）最大負荷及最小負荷時變壓器的電壓損耗為（2分）（kV）（k

9、V）（3）按最大和最小負荷情況選變壓器的分接頭電壓（2分）（kV）（kV）（4）取平均值（2分）（kV）選擇最接近的分接頭電壓114.95kV，即1215%的分接頭，KT114.95/10.510.948（5）按所選分接頭校驗高壓母線的實際電壓（2分）KT11×10.9485.573114.855kV112.75kVKT11×10.9482.236118.192kV118.25kV所選分接頭能滿足調壓要求。返回 第二章26、 電力網：由輸電線路和變壓器構成的網絡，完成電力輸送和分配功能。27、短路功率：短路電流有效值乘以短路處的正常工作電壓（一般采用平均額定電壓）。即：28

10、、展開接線圖：展開接線圖是將每套裝置的有關設備部件解體，（1分）按供電電源的不同分別畫出的電氣回路接線圖，如交流電流回路、交流電壓回路和直流回路分開表示等。（1分）用來說明二次回路的動作原理。（1分）29、 操作過電壓：由于斷路器正常操作或發生故障，使系統運行狀態發生突然變化，導致系統內部電容元件和電感元件之間電磁能量的相互轉換，由此而產生的過電壓稱為操作過電壓。30、耐雷水平：雷擊時絕緣不發生閃絡的最大雷電流幅值，以kA為單位。31、什么叫做接地？接地方式包括哪幾種？31答：（1）為了保證電力網或電氣設備的正常運行和工作人員的人身安全，人為地使電力網及其某個設備的某一特定地點通過導體與大地作

11、良好的連接，稱作接地。（2.5分）（2）這種接地包括：工作接地、保護接地、保護接零、防雷接地和防靜電接地等。（2.5分）32、在電氣主接線中，加裝旁路母線有何作用？如果某變電站有2條進線、4條出線，采用雙母線帶旁路接線，試畫出該變電站的主接線圖。32 答：1）加裝旁路母線的目的，是檢修進出線斷路器時，可以不中斷該回路的供電（2分）。（2）圖（3分）。33、提高導體最大允許載流量的措施有哪些？33 答：采用電阻率小，散熱面積、散熱系數大的材料（3分）和散熱效果好的布置方式。（2分）34、電力系統發生三相短路后0.01s的短路電流Ik0.01s和0.1s的短路電流Ik0.1s相比，哪個電流大？為什

12、么？34 答：Ik0.01s³Ik0.1s（2分）若不存在短路電流的非周期分量，則Ik0.01sIk0.1s；（1分）若存在短路電流的非周期分量，在0.01s時短路電流的非周期分量衰減小，而在0.01s時短路電流的非周期分量衰減大，因此Ik0.01s>Ik0.1s。（2分）35、 什么叫電流繼電器的動作電流？調節電磁型電流繼電器的動作電流有哪些方法？35 答：（1）能使繼電器動作的最小電流稱為繼電器的動作電流，用Iop表示（2分）。（2）動作電流公式為，由此式可知，動作電流可以用下面幾種辦法調節：改變線圈匝數，改變彈簧的反作用力矩，改變磁阻（一般通過改變磁路的氣隙改變磁阻）。（

13、3分）注：不寫公式不扣分36、切除帶負載的變壓器時會產生過電壓?jiǎn)幔繛槭裁矗?6 答：不會。（2分）切除帶負載的變壓器時，斷路器通常在工頻電流自然過零時切斷電弧，此時變壓器勵磁電感中的儲能很小，因此不會產生過電壓。（3分）37、一條額定電壓為500kV的輸電線路，長250km，線路首端電壓為520kV。若線路末端空載，試求線路末端的電壓和電壓偏移。37解：線路參數 R=250×0.026=6.5WX=250×0.28=70WB=250×3.91×10-6=9.775×10-4s作出p型等值電路。（4分） 若線路末端空載線路末端電壓（4分） 線路末

14、端電壓偏移（2分）注：不計算電壓損耗，作近似計算不扣分。38、如圖所示電力系統，當取基準值=60MV×A，時，各元件參數標么值如下：發電機G：1，0.06，=0.07，=0.02；變壓器：=0.105；變壓器：=0.105，=0.2；線路L：=0.18，=0.54。若k點發生a相接地故障。求：（1）k點a相短路電流的有名值。（2）k點b相電壓有名值300238解： k點發生a相短路時的各序網絡如下圖所示 （4分）a相接地時（3分） 各序電壓（3分）39、圖示降壓變電所有兩臺同型號的變壓器，變比為110×(1±2´2.5%)kV/11kV，歸算到高壓側單臺

15、變壓器的阻抗為6j120。變電所的最大負荷(40j30)MV×A，最小負荷(30j22)MV×A，低壓10kV母線電壓要求為逆調壓。若變電所高壓側保持為115kV不變，試配合變壓器分接頭選擇，確定用電力電容器作無功補償裝置時的無功補償容量。39解：1）根據題意，有：（2分）兩臺變壓器并聯運行時的總阻抗：ZZT/23j60逆調壓： U1max115kV，U2max10×105%10.5 kVU1min115kV，U2min10×100%10 kV2）未補償時變電所低壓母線歸算到高壓側的電壓 （2分）（kV）（kV）3）最小負荷時，將電容器全部切除，選擇分接

16、頭電壓 （2分）（kV）選最接近的分接頭112.75kV，即110（12.5%）的分接頭，則 KT10.254）按最大負荷時的調壓要求，確定電力電容器的容量 （2分）（Mvar）5）取補償容量為17Mvar，驗算低壓母線實際電壓 （2分）（kV）10.5（kV）（kV）10（kV）所選電力電容器補償容量滿足調壓要求。第三章21何謂電力系統？其中各部分的作用是什么？21答：由發電廠內的發電機、電力網內的變壓器和輸電線路以及用戶的各種用電設備，按照一定的規律連接而組成的統一整體，稱為電力系統。（2分）作用：發電機生產電能；變壓器變換和分配電能；輸電線路輸送電能；用電設備消費電能。（3分）22某電廠

17、有兩臺單元接線的發電機組，四回出線，采用典型雙母線帶旁路接線。試畫出電廠主接線圖。22答：參見教材第67頁圖317。評分要點： 雙母線及母聯回路；（2分）旁路母線及旁路回路路；（1分）兩條發電機回路及四條出線回路。（2分） 23圖示電力系統，若k點發生單相接地短路，試作出其零序等值網絡答：（最高5分，最低0分）1) 全部正確得5分；2) 少一個元件電抗扣1分；3) 未標出零序電壓扣1分；4) 多發電機G支路扣1分；5) 多線路L支路扣1分。24試簡述電氣設備選擇的一般條件。24 答：電氣設備應能滿足正常、短路、過電壓和特定條件下安全可靠的要求，并力求技術先進和經濟合理。通常電氣設備選擇分兩步：

18、1）按正常工作條件選擇，即：電器允許的最高工作電壓不應小于所在電網的工作電壓；（1分）電氣設備長期工作允許的電流應不小于該回路在各種合理的運行方式下的最大持續工作電流。（1分）其次，按環境條件對電器和導體進行額定值的修正。（1分）選擇電器時，還應考慮電器安裝場所得環境條件，如戶內、戶外、海拔、地震等；2）按短路情況校驗熱穩定和動穩定。由電氣設備廠家提供得熱穩定電流和熱穩定時間計算出得熱效應應不小于回路短路電流產生得熱效應，即應滿足熱穩定性；（1分）短路沖擊電流通過電器產生得電動力應不超過廠家得規定，即應滿足動穩定性。（1分）25下圖所示簡單電力系統擬配置相間短路的電流保護。請給出圖中各處（1Q

19、F、2QF和3QF）應配置的電流保護，并給出各電流保護的動作時間（取t0.5s）。25 答：3QF處：定時限過電流保護，tIII30s（1分）2QF處：無時限電流速斷保護定時限過電流保護；（1分）tI20s，tIII21s（1分）1QF處：無時限電流速斷保護帶時限電流速斷保護定時限過電流保護；（1分）tI10s，tII10.5s，tIII11s（1分）評分說明：3QF處多配置I、II段不得分。2QF處多配置II段不得分。26如圖所示二次回路圖中，紅燈RD有何作用？26答： RD發平光，標識斷路器處于合閘位置；（2分） RD發紅色閃光，標識斷路器自動合閘；（1分） RD發平光或閃光，標識熔斷器正

20、常；（1分） RD發平光或閃光，標識跳閘回路完整；（1分）27切除空載線路產生過電壓的根本原因是什么？簡要說明其理由。27答：原因：是由于切除空載線路時，開關觸頭兩端恢復電壓較高，如果引起開關電弧重燃就將產生過電壓。物理過程：（1）在切除空載線路時，當開關觸頭息弧后，由于線路為容性負載，在電流過零息弧時電壓為最大值，息弧后線路電壓基本保持不變，而電源電壓按余弦規律變化，半個工頻周期后，開關觸頭兩端恢復電壓可以達到兩倍工頻電壓，如果產生電弧重燃就將產生過電壓；（2）當電弧重燃后，由于線路上穩定狀態和初始狀態不一樣，將產生過度過程，因而產生過電壓，其過電壓估算的基本方法為： 2×穩態電壓

21、初始電壓。當發生電弧多次重燃后，將產生較高的過電壓。（也可用圖例來說明）28鐵磁諧振過電壓產生的必要條件是什么？其有何基本特點？28答：要點：必要條件：L > 1/C特點：（1）產生相位反傾；（2）諧振可以在很大參數范圍內產生；（3）一般在空載或輕載時產生。29一條額定電壓為110kV的輸電線路，長100km，r0=0.15/ km，x0= 0.4/ km，b0=2.74×10-6S/km，已知線路末端負荷為20MW，cosj=0.8，線路始端電壓保持為116kV，試求線路末端的電壓偏移和線路的輸電效率。（10分）29（共10分）解：1) （3分）參數計算，畫出等值電路Rr0l

22、0.15×100=15 Xx0 l0.4×10040Bb0 l2.74×10-6×1002.74×10-4 S2) （4分）取UiUN，計算功率分布SLDPLDjPLDtg20j20×0.7520j15MV.ASyjBUN2/2j2.74×10-4×(110)2/2j1.66MV.AS2SLDSy20j15(j1.66)20j13.34MV.AMV.AS1S2S20j13.340.716j1.9120.716j15.25MV.ASAS1Sy20.716j15.25j1.6620.716j13.59MV.A3) （3

23、分）U1116kV，計算末端電壓偏移和輸電效率kV末端電壓偏移輸電效率30如圖所示網絡，母線N空載，各元件的參數已標于圖中。試計算當k點發生三相短路時，短路點的短路沖擊電流、短路容量和母線M的殘余電壓（有名值）。（15分）30（共15分）解：1) （4分）取Sd100MV.A，UdUav，各元件電抗標幺值計算如下：發電機：X1X20.12×100/250.48E²1E²210.5/10.51.0變壓器：X3X40.105×100/200.525電抗器：2) （4分）等值網絡如右圖所示。網絡化簡：Xk1X10.48Xk2X2X5(X3X4)0.480.65

24、5(0.5250.525)0.8833) （2分）起始次暫態電流計算：G1提供的電流為：I ²1E²1/ Xk11/0.482.083G2提供的電流為：I ²2E²2/ Xk21/0.8831.1334) （2分）沖擊電流計算：短路處的基準電流為： kAishkA5) （1分）短路容量：S²I ²Sd(2.0831.133)×100321.6MV.A6) （2分）流過母線M的電流為：I²MI ²2 X5/(X3X4X5)1.133×0.655/(0.525×20.655)0.435母線

25、M的殘余電壓：UMUavM I ²M X3115×0.435×0.52526.26 kV或 （121×0.435×0.52527.63 kV）31如圖所示網絡，變壓器歸算到高壓側的參數為ZT(2.4j40)W，變壓器有5個分接頭（110±2×2.5%）kV；10kV線路參數為r00.65W/km，x00.33W/km；變壓器高壓側電壓維持為110kV不變；最大負荷SLDBmax(20j12)MV·A，SLDCmax(0.6j0.48)MV·A，最小負荷SLDBmin(10j6)MV·A，SLDC

26、min(0.3j0.18)MV·A。若C點電壓偏移要求不超過±5，且負荷SLDB要求B母線電壓維持在10.210.8kV，試選擇變壓器分接頭。（提示：首先應根據負荷SLDB和SLDC的調壓要求確定母線B的調壓要求）（15分）31 （共15分）解： （6分）確定B點的調壓要求：ZL(0.65j0.33)×53.15j1.65WkVkVC點負荷對B點電壓要求為： (9.50.27)(10.50.12)kV9.7710.62kVB點電壓允許變化范圍是：（9.7710.62） (10.210.8) 10.210.62kV （7分）選變壓器分接頭SBmaxSLDBmaxSL

27、DCmax20j120.6j0.4820.6j12.48MV.ASBminSLDBminSLDCmin10j60.3j0.1810.3j6.18MV.AkVkVkVkVkV選擇最接近的分接頭110×(12.5%)112.75kV，變比K112.75/11=10.25 （2分）校驗： kV10.2kVkV10.62kV滿足調壓要求。模擬試題一沖擊未答2三相未答3保護接零未答4橋形接線未答5角形接線未答6二次回路未答7接地未答8電流互感器未答9電壓互感器未答10對稱CDDBC1寫出輸電線路有功功率損耗DP的表達式，并說明降低輸電線路功率損耗的方法。1有功功率損耗為 降低輸電線路功率損耗的

28、方法：減少傳輸?shù)臒o功功率(無功補償、無功功率就地平衡）；適當提高運行電壓；更換更高規格的導線。2試標明發電機和變壓器兩側繞組的額定電壓值(圖中已標明的是電力系統的額定電壓）？2 G：10.5KVT1：10.5/242KVT2：220/121/38.5KVT3：110/10.5KV11KVT4：35/6.3KV6.6KV T5：10.5/3.15KV3.3KV3斷路器和隔離開關在電力系統中的作用是什么？它們?cè)谛阅苌嫌惺裁床煌?(1）斷路器的作用：正常運行時，用于倒閘操作，改變系統的運行方式；故障時，切斷電流，切除故障點，使非故障部分繼續正常運行。 (2）隔離開關的作用：隔離開關隔開電源，當檢修

29、線路或斷路器時，形成一個檢修人員也能看見的、明顯的“斷開點”；倒閘操作，分、合小電流。 (3）兩者區別：斷路器有熄弧裝置，可以切斷短路時的大電流，隔離開關無熄弧裝置，不能開斷短路電流。 1如圖所示，已知元件參數如下。發電機：SN=60MVA，X1= X2=0.16，E¢¢=1；變壓器：SN=60MVA，Uk(%)=10.5，XP=0.1，K=115/10.5；試作出故障狀態下的各序等值網絡?(3分）計算短路點f處發生單相接地、兩相短路時短路電流的有名值?(8分）回答：XP中有無正序，負序電流通過?(2分）回答：XP的大小對正序，負序和零序電流大小有無影響?(2分）正序等值電

30、路為負序等值電路為零序等值電路為(2）短路電流(3）XP中無正序，負序電流通過。(4）XP的大小對正序電流大小，負序電流大小無影響，但是對零序電流大小有影響。2一條額定電壓為500kV的輸電線路，長250km，r0=0.026W/km，x0=0.28W/km，b0=3.91×10-6，線路首端電壓為520kV。若線路末端空載，試求線路末端的電壓和電壓偏移。解：線路參數R=250×0.026=6.5W X=250×0.28=70W B=250×3.91×10-6=9.775×10-4s 作出p型等值電路。(5分） (1）若線路末端空載線路末端電壓(5分） (2）線路末端電壓偏移 (5分）注：不計算功率損耗，作近似計算不扣分。模擬試題二空號正確答案您的答案1沖擊未答2三相未答3保護接零未答4橋形接
