循環流化床鍋爐安裝監督檢驗方案

1、循環硫化床鍋爐（安裝質量監督檢驗方案）編制人： 日期：審核人： 日期：審批人： 日期：伊犁州鍋爐壓力容器特種設備檢測所一 總則：1為規范鍋爐安裝行為，保證鍋爐安裝質量，明確鍋爐安裝監督檢驗(以下簡稱監檢)內容和要求，確保鍋爐安裝監檢質量，根據特種設備安全監察條例(以下簡稱條例)和特種設備安全監察部門的授權，特制訂本監檢工藝：2鍋爐安裝質量監檢工作必須在鍋爐安裝現場，且在鍋爐安裝過程中進行；3監督檢驗工作的主要任務： 31對鍋爐安裝單位的資質進行審查和質量管理體系的運轉情況及有關規程、規范和技術標準的執行情況進行全過程監檢： 32對涉及鍋爐安全的主要質量項目進行監檢； 3。3監督檢驗的內容包括實

2、物檢查、技術資料的審查和質量管理體系的運轉情況檢查三個方面。二 監檢的依據：1國務院頒布的特種設備安全監察條例；2蒸汽鍋爐安全技術監察規程(96版)；3國家質量技術監督局質技監局鍋發11999¨62號文件；4國家質量監督檢驗檢疫總局國質檢200136號文件；5中華人民共和國國家質量監督檢驗檢疫總局第14號令6電力工業鍋爐壓力容器監察規程7電力工業鍋爐壓力容器檢驗規程8電力建設施工及驗收技術規范(鍋爐機組篇)DL504795；9。電力建設施工及驗收技術規范(火力發電廠焊接篇)DL/H500792；10電力建設施工及驗收技術規范(火力發電廠化學篇)DLJ5881；11電力建設施工及驗收技

3、術規范(管道篇)DL鄺503394：12電力建設施工及驗收技術規范(熱工儀表及控制裝置篇)SDJ27990：13。鍋爐房設計規范GB5004192；14工業鍋爐安裝施工及驗收技術規范GB50273-98：15，鍋爐設計、制造資料、文件包括鍋爐圖樣(總圖、安裝圖、水循環系統圖、膨脹系統圖和主要受壓部件圖等)、鍋爐熱力計算或熱力計算結果匯總表、過熱器壁溫計算書或計算結果匯總表、受壓元件的強度計算書或計算結果匯總表、安全閥排放量計算書或計算結果匯總表、煙風阻力計算或計算結果匯總表、鍋爐質量證明書(出廠合格證、金屬材料證明、焊接質量證明和水壓試驗證明等)、鍋爐安裝說明書和使用說明書、受壓元件(含材料)

4、重大設計更改資料等：16。鍋爐安裝單位文件及資料(包括施工組織方案、質保手冊、焊接工藝評定、焊接工藝、脹接工藝等)；17設計院設計圖樣及相關技術資料；18其他。三 監檢方法：1 A項見證：對涉及鍋爐安全質量有重大影響的項目檢測、試驗，必須經監督檢驗人員到現場見證或審核確認。施工進入該項目之前，安裝單位應以書面形式通知監檢組，預定見證日期，并提交自檢、驗收合格檢測記錄，向監檢組報驗。也可采取監檢人員在現場對安裝單位檢驗、檢測結果進行確認的方法進行，在自檢、驗收未得到監檢人員現場見證認可之前，不得進入下道工序施工；2 B項檢查：關鍵工序完工，經安裝單位自檢、用戶單位驗收合格，由監檢人員檢查認可，安

5、裝單位在施工進入該項之前，向監檢組報驗。若在預定檢查閂期，監檢人員未能到現場安裝單位在自檢，建設單位驗收合格且簽字后，可進入下道工序施工；3對一般工序完工，經安裝單位自檢、建設單位驗收合格，可進入下道工序，監督檢驗人員對其結果進行抽檢或對記錄審查確認；4鍋爐安裝過程中，發現有可疑的質量問題，監檢員可隨時增加檢查項目，并根據有關法規、規程、標準處理質量爭議；5巡檢：監檢人員可隨時在鍋爐安裝現場巡視檢查，對安裝單位施工人員違規行為有權進行制止及采取其他處理措施。四 監督檢驗內容項目表：序號檢驗項目類別檢查結果工作見證檢驗員確認日期1（一）出廠資料1、鍋爐出廠資料和監督檢驗證書A22、安全附件、水處

6、理設備的出廠資料B33、水處理設備設備制水能力與當?shù)厮|(zhì)及鍋爐給水量匹配情況B4（二）安裝資格證件1、安裝許可證A52、安裝告知書A63、安裝持證人員證件B序號檢驗項目類別檢查結果工作見證檢驗員確認日期7(三)施工工藝文件1、安裝施工組織方案B82、接管焊接工藝及相關焊接工藝評定資料B93、焊后熱處理工藝B104、調試和試運行工藝B11（四）鍋爐部件、外購材料1、鍋爐部件B122、管件、管材、法蘭等外購材料質量B133、合金鋼材料（包括焊接接頭）光譜分析B144、焊接材料B155、鋼結構B16(五)鍋爐房、鍋爐基礎、鋼結構及懸吊施工1、鍋爐房及鍋爐安裝位置A172、鍋爐基礎沉降B183、鋼架組

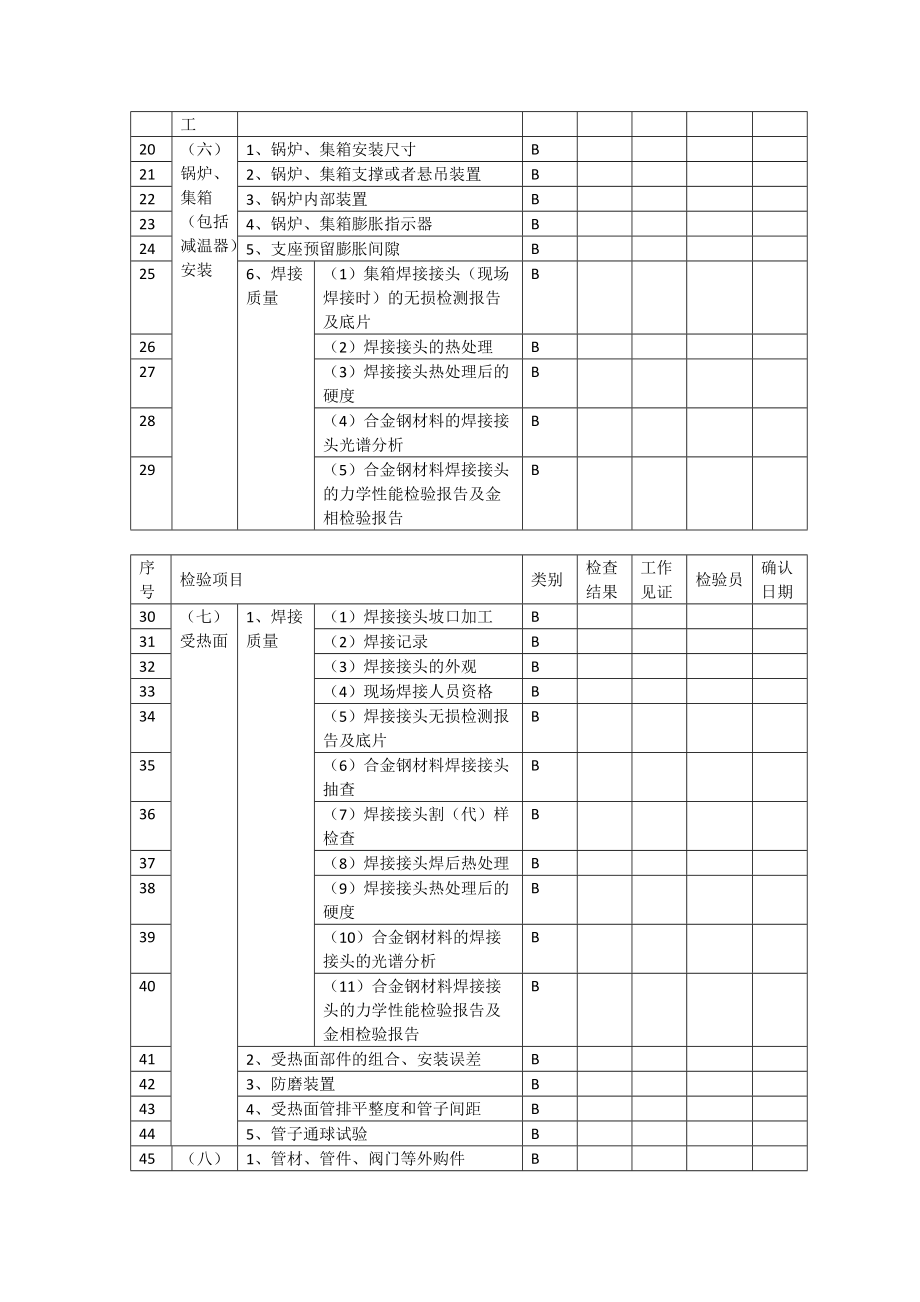

7、裝、懸吊裝置施工、高強度螺栓B194、大板梁及主要立柱B20（六）鍋爐、集箱（包括減溫器）安裝1、鍋爐、集箱安裝尺寸B212、鍋爐、集箱支撐或者懸吊裝置B223、鍋爐內部裝置B234、鍋爐、集箱膨脹指示器B245、支座預留膨脹間隙B256、焊接質量（1）集箱焊接接頭（現場焊接時）的無損檢測報告及底片B26（2）焊接接頭的熱處理B27（3）焊接接頭熱處理后的硬度B28（4）合金鋼材料的焊接接頭光譜分析B29（5）合金鋼材料焊接接頭的力學性能檢驗報告及金相檢驗報告B序號檢驗項目類別檢查結果工作見證檢驗員確認日期30（七）受熱面1、焊接質量（1）焊接接頭坡口加工B31（2）焊接記錄B32（3）焊接接

8、頭的外觀B33（4）現場焊接人員資格B34（5）焊接接頭無損檢測報告及底片B35（6）合金鋼材料焊接接頭抽查B36（7）焊接接頭割（代）樣檢查B37（8）焊接接頭焊后熱處理B38（9）焊接接頭熱處理后的硬度B39（10）合金鋼材料的焊接接頭的光譜分析B40（11）合金鋼材料焊接接頭的力學性能檢驗報告及金相檢驗報告B412、受熱面部件的組合、安裝誤差B423、防磨裝置B434、受熱面管排平整度和管子間距B445、管子通球試驗B45（八）鍋爐管道的安裝1、管材、管件、閥門等外購件B462、焊接質量（1）合金鋼材料部件及其焊接接頭的光譜分析B47（2）合金鋼材料焊接接頭的力學性能檢驗報告及金相檢驗報

9、告B48（3）焊接接頭坡口加工B序號檢驗項目類別檢查結果工作見證檢驗員確認日期49（八）鍋爐管道的安裝（4）焊接工藝、焊接記錄B50（5）焊接接頭的外觀B51（6）焊接人員的鋼印B52（7）焊接接頭無損檢測報告及底片B53（8）無損檢測的抽查B54（9）焊口的焊后熱處理B55（10）熱處理后的焊接接頭及熱影響區硬度B563、管道組合、安裝B574、支吊裝置B585、膨脹指示器B596、監察段管道及蠕變測點B60（九）安全附件及其他與鍋爐本體連接裝置1、其他參與本體水壓試驗的管道安裝（1）結構的自由熱補償B61（2）合金管材、管件、閥門等光譜分析B62（3）合金鋼焊接接頭光譜分析報告B63（4）

10、焊接工藝、焊接質量B64（5）支吊架布置B652、除灰系統安裝（1）管道的安裝與水冷壁的向下膨脹和熱補償B66（2）合金材料部件光譜分析B67（3）減壓閥、安全閥的校驗B68（4）焊接工藝、焊接質量B69（5）支吊架的布置B70（6）系統的調試B713、安全閥、水位計、壓力表、溫度計安裝（1）安全閥、壓力表、水位計等是否符合有關規定B序號檢驗項目類別檢查結果工作見證檢驗員確認日期72（九）安全附件及其他與鍋爐本體連接裝置3、安全閥、水位計、壓力表、溫度計安裝（2）合金材料接管和焊縫的光譜分析B73（3）焊接工藝實施、焊接質量B74（4）焊縫焊后熱處理B75（5）熱處理后的硬度測定B76（6）排

11、氣疏水管的結構和走向B774、其他裝置的安裝（1）防爆門B78（2）爐門密封部件B79（十）水壓試驗1、試驗準備（1）水壓試驗方案A80（2）試驗用壓力表81（3）試驗用水質量、水溫及試驗環境溫度822、水壓試驗過程（1）升壓、降壓速度83（2）試驗壓力及保壓時間84（3）承壓部件表面狀況85（4）泄壓后鍋爐狀況86（5）水壓試驗記錄和實驗報告87（十一）自動控制、報警裝置1、高、低水位報警裝置、低水位連鎖裝置B882、超壓報警、連鎖裝置B893、點火程序控制、熄火保護裝置B904、超溫報警及連鎖保護裝置B91（十二）總體驗收，調試、試運行1、爐墻砌筑、保溫、防腐B922、烘爐、煮爐（鍋爐化學

12、清洗）B933、管道的沖洗和吹洗B944、安全閥整定B955、調試和試運行記錄及階段性驗收報告B序號檢驗項目類別檢查結果工作見證檢驗員確認日期96（十三）質量管理體系運轉1、現場安裝組織機構、質量管理機構和相關質量管理責任人972、質量管理手冊及程序文件983、作業指導書994、責任人員到位履行相應的職責和特種設備作業人員持證上崗1005、設計變更時辦理的審批手續1016、施工用設備和檢驗檢測設備儀器檢定1027、受壓材料（包括焊接材料）的管理1038、施工過程中不符合項或不一致項的處理1049、對經檢驗員提出問題的處理和反饋記事：監檢： 日期：審核： 日期：1資料、文件和安裝條件審查 11

13、安裝單位應提供資質證書、安裝開工報告審批表、質量管理手冊、施工組織設計方案、焊接工藝評定報告、焊接作業指導書； 12 鍋爐出廠隨機技術文件，包括質量證明書、產品制造質量監督檢驗證書、鍋爐有關圖紙、受壓元件強度計算書或計算匯總表、安全閥排放量計算書或計算結果匯總表、熱力計算書或計算結果匯總表、煙風阻力計算書或計算結果匯總表、過熱器壁溫計算書或計算結果匯總表、安裝說明書和使用說明書、受壓元件含材料更改證明等； 13 焊工合格證、合格項目、有效期限，并列表備案； 14 無損檢測人員資格證書、合格項目、有效期限，并列表備案； 1. 5 安裝單位有關責任人員名冊及其職責； 1. 6 鍋爐設計、系統設計圖

14、紙(包括水處理工藝系統設計方案、質保手冊、規章制度會審： 17安裝單位設備驗收記錄：1，71合金鋼材料的光譜檢驗； 172外部宏觀檢驗記錄、外形尺寸檢驗記錄等； 173受熱面管子通球檢驗；174部件水壓試驗；175對汽包【封頭】測厚抽查，焊縫經宏觀檢查，對有懷疑的部位進行無損檢測復驗；176缺陷處理記錄、受壓元件設計更改記錄；18機具設備配置的檢查。2，安裝過程監督檢驗工作分四個階段：水壓試驗前、水壓試驗、烘煮爐前、試運行； 21鍋爐基礎驗收的有關技術記錄及驗收簽證的檢查：主要是中心線標高、間距、對角線間距偏差、外觀、劃線、尺寸、強度及土建部門出具合格證明等； 22鍋爐鑰架安裝驗收的有關技術記

15、錄及驗收簽證的檢查：主要是中心線、垂直度、標高、間距、對角線間距偏差及墊片、組裝偏差、焊接等： 23受壓元、部件安裝條件檢查；24受壓元件焊接接頭檢查試件、試樣的見證； 241受熱面管子集箱、管道焊接檢查試件(代、割樣)在試樣劃線后，截取(包括不合格項的復驗取樣)前，必須有安裝單位書面通知監檢人員到現場，在檢查試件、試樣上打確認鋼印，監檢人員應在檢查試樣的有效性后方可在試驗報告上簽字確認，否則報告無效； 242試樣檢查結果出現有不合格項時按蒸汽鍋爐安全技術監察規程的規定處理； 25鍋爐鍋筒安裝檢查包括膨脹指示器和內部裝置； 26無損檢測見證： 261按蒸汽鍋爐安全技術監察規程的要求，對全部焊縫

16、至少進行20的射線探傷，底片經自評合格并匯總后，由安裝單位書面通知監檢人員進行監督性復評，復評合格后監檢人員應在射線探傷報告上簽字確認，否則報告無效： 262復評如有不合格或可疑的質量問題，監檢組隨機抽查不少于焊口總數的1，作為監督性探傷，若發現有不合格的缺陷時，應做不合格數量的雙倍目的補充探傷檢查。如補充檢查仍不合格，應對該焊工焊接的全部對接接頭做探傷檢查； 263焊縫超聲波探傷按蒸汽鍋爐安全技術監察規程的要求，應進行100的探傷； 27焊前預熱、焊后熱處理記錄及硬度檢驗報告的檢查： 28集箱安裝驗收檢查包括減溫器集箱； 29受熱面管安裝驗收檢查； 210通球與封閉檢查； 211膨脹指示器安

17、裝檢查： 213水壓試驗條件檢查； 214水壓試驗現場見證； 215鍋爐范圍內管道安裝檢查； 216耐火材料試驗報告及爐墻砌筑檢查包括隱蔽工程檢查； 2，17保溫材料及保溫質量檢查； 218安全附件、儀表及保護裝置數量、合格證、校驗記錄檢查； 219水處理系統安裝檢查； 220點火、燃燒設備安裝檢查； 221鍋爐主要輔機包括除塵設備、風機等3安裝、試運行記錄檢查； 222鍋爐烘爐記錄和簽證的檢查包括膨脹記錄； 223煮爐(或化學清洗)記錄和簽證的檢查包括膨脹記錄； 2. 24鍋爐專用壓力容器安裝檢查； 2. 25蒸汽沖管記錄的檢查包括膨脹記錄； 226蒸汽嚴密性試驗檢查； 227安全閥調整的見

18、證； 228整套啟動(72小時熱態試運行)的見證； 229總體驗收； 230主要施工缺陷及其處理意見的檢查； 231施工未完項目表及處理意見； 2. 32竣工后技術資料的終審； 233其它。3鍋爐安裝過程和竣工后，安裝單位必須提供下列資料，供監檢組存檔備查： 31監督檢驗中設置的“見證”、“檢查”項的有關白檢、檢測、試驗、調試記錄、報告和簽證的復印件： 311安裝單位在完成一個“A”項簽證后，須向監檢組提交記錄和簽證； 312安裝單位在完成一個“曠項驗收合格后應向監檢組提交該項驗收簽證記錄(報告)； 32安裝單位有關職能部門簽發的質量工作聯系單、材料代用單、不良品處理及返修單、設計、工藝更改通

19、知單； 3，3鍋爐安裝竣工質量證明書；4、 竣工后，鍋爐安裝技術資料和安裝記錄終審驗證，安裝質量符合規程、標準規范等要求的，本所在一個月內發出電站鍋爐安裝質量監督檢驗證書。5、協調辦法： 5，1監檢人員在監檢過程中發現有不符合規程、標準規范和施工設計的質量問題，采取如下方式與安裝單位、建設單位聯系： 511非重大問題監檢人員以特種設備監督檢驗工作聯絡單的形式向安裝單位的質檢機構負責人提出質量意見； 512重大質量問題監檢員向安裝單位和建設單位發特種設備監督檢驗工作意見通知書，安裝單位質檢部門應及時將處理意見和結果函復監檢組； 5，13監檢人員同時還將特種設備監督檢驗工作意見通知書報送州質量技術

20、監督部門特種設備安全監察機構。監檢意見通知書由監檢員編寫，室技術負責人審核，所領導批準。 52監檢過程中，遇到涉及安全的重大質量問題，而安裝單位對監檢單位的處理意見有爭議時，應提請伊犁州特種設備安全監察機構處理，必要時，可向上級特種設備安全監察機構提出申訴； · 53監檢人員有權參加有關安全質量協調會； 54安裝單位、建設單位對監檢組開展工作應給予方便，安裝單位應提供給監檢組現場辦公條件； 55竣工總體驗收時，安裝單位應請質量技術監督部門特種設備監察機構派代表參加。6、監檢檔案管理： 61文書檔案： 611有關會議記錄，鍋爐安裝質量監督檢驗總結； 612電站鍋爐安裝質量監督檢驗工作聯系單； 613電站鍋爐安裝質量監督檢驗意見通知書； 614安裝單位、建設單位來函和對有關問題的處理意見復函； 615收、發文登記憑證o 62產品檔案： 62
