CM021-環形罩殼件落料、拉深、成形、修邊復合模設計|沖壓模具【含CAD圖】

資源目錄

CM021-環形罩殼件落料、拉深、成形、修邊復合模設計【12000字+9張CAD圖+任務書+開題報告+外文翻譯+復合模】.rar

CM021-環形罩殼件落料、拉深、成形、修邊復合模設計【12000字+9張CAD圖+任務書+開題報告+外文翻譯+復合模】

說明書.doc---(點擊預覽)

評閱教師評閱表.doc---(點擊預覽)

翻譯英文.doc---(點擊預覽)

翻譯.doc---(點擊預覽)

答辯資格審查表.doc---(點擊預覽)

最終成績?cè)u(píng)定表.doc---(點擊預覽)

指導教師評閱表.doc---(點擊預覽)

開題報告.doc---(點擊預覽)

實習總結.doc---(點擊預覽)

任務書.doc---(點擊預覽)

中期檢查表.doc---(點擊預覽)

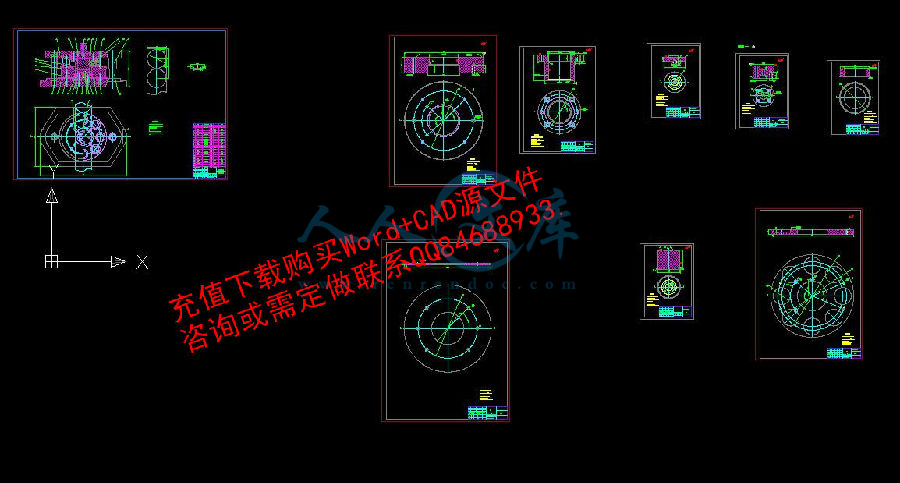

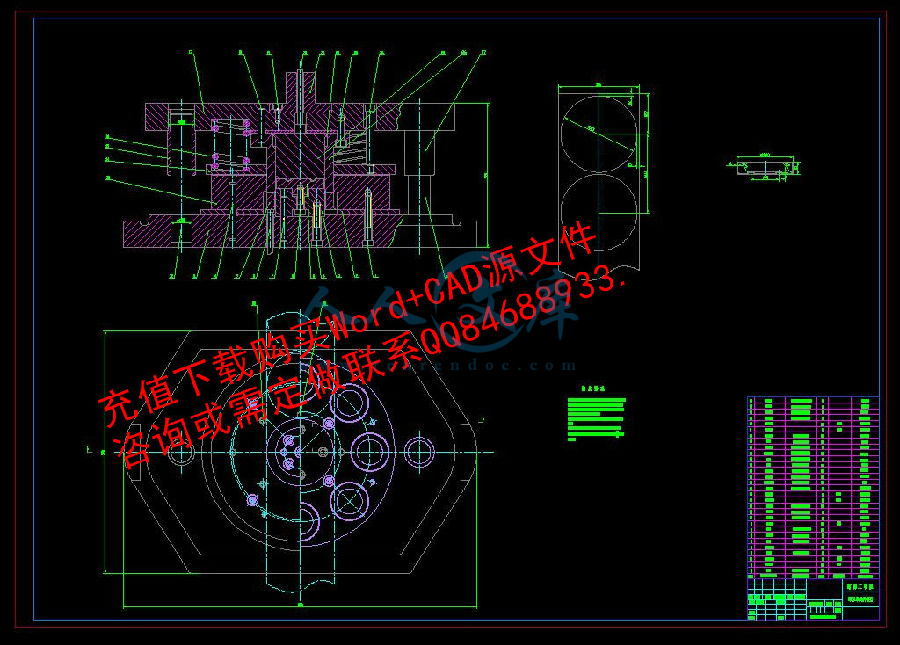

裝配圖加零件圖1.dwg

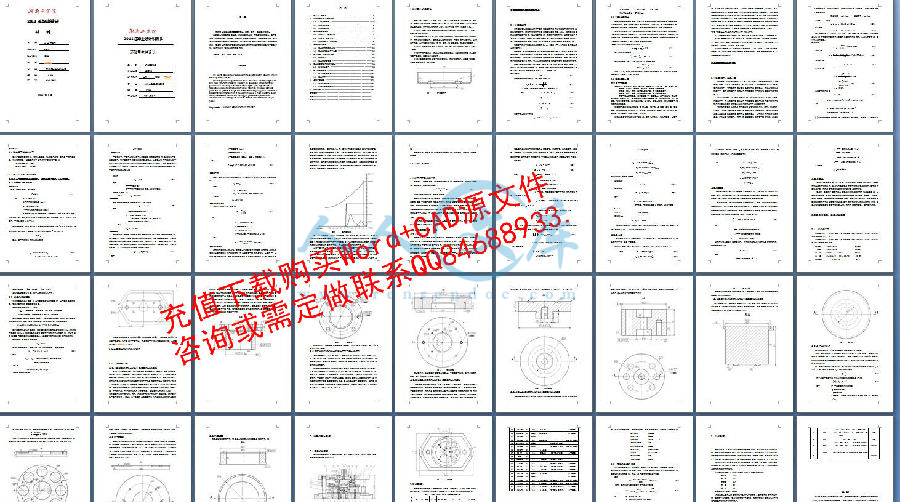

壓縮包內文檔預覽：(預覽前10頁/共38頁)

編號：1783560 類型：共享資源大?。?span id="1661611" class="font-tahoma">750.74KB 格式：RAR 上傳時間：2017-09-19 上傳人：陽光設計Q****8933 IP屬地：福建

40
積分

舉報

版權申訴 word格式文檔無特別注明外均可編輯修改；預覽文檔經過壓縮，下載后原文更清晰！ 立即下載

關 鍵詞：: cm021 環形罩殼件落料成形復合設計 cad 任務書開題報告講演呈文外文翻譯

資源描述：

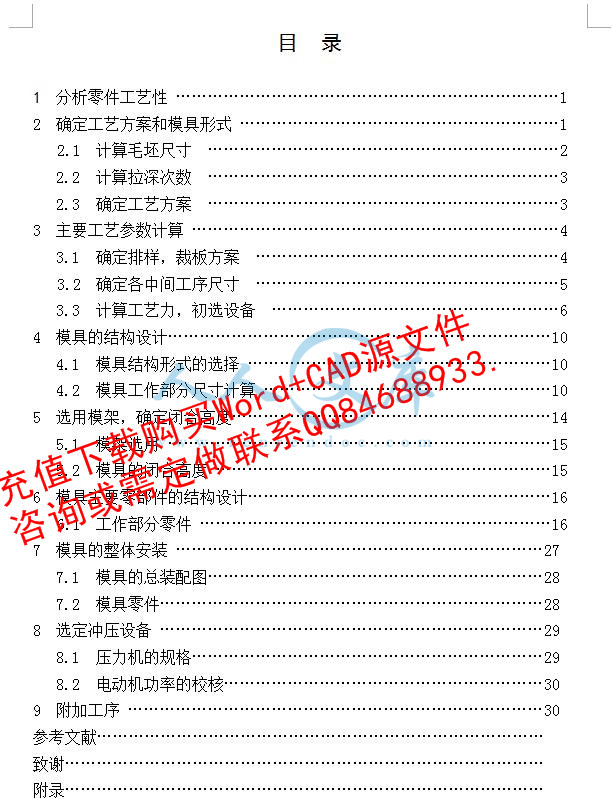

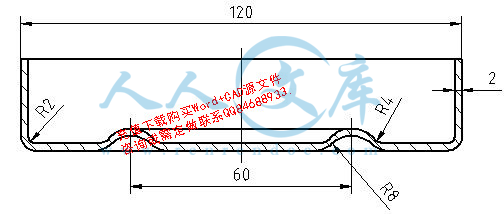

內容簡介：: 湖南工學院畢業設計 (論文 )工作中期檢查表題目環形罩殼模具設計 學生姓名徐石桂班級學號 212070211 專業 材料成型及控制工程指導 教師填寫學生開題情況學生調研及查閱文獻情況畢業設計（論文）原計劃有無調整學生是否按計劃執行工作進度學生是否能獨立完成工作任務 學生的英文翻譯情況學生每周接受指導的次數及時間畢業設計（論文）過程檢查記錄情況學生的工作態度在相應選項劃“ ” 認真一般較差尚存在的問題及采取的措施：指導教師簽字：年月日系部意見：負責人簽字：年月日 2011 屆畢業設計（論文）課題任務書系：機械系專業：材料成型及控制工程指導教師文健學生姓名徐石桂課題名稱環形罩殼件設計 內容及任務 一：罩殼設計 二：圖 1示為零件圖，材料為 20 號鋼，厚度為 t=2批量生產。圖環形罩殼件三：原始數據 1、沖壓件零件圖（包括零件尺寸、精度、材料等）。 2、生產批量為大批大量。四：設計要求 1、保證規定的生產率和高質量的沖壓件的同時，力求成本低、模具壽命長。 2、設計的冷沖模必須保證操作安全、方便。 3、沖模零件必須具有良好的工藝性，即制造裝配容易、便于管理。 4、便于搬運、安裝、緊固到?jīng)_床上并且方便、可靠。 5、保證模具強度前提下，注意外形美觀，各部分比例協調。擬達到的要求或技術指標 二、設計內容求編制沖壓工藝卡。制模具裝配圖、零件圖，總圖紙量達 3 張 0號圖紙。 3完成設計說明書，要求文字通順，表達清楚，圖標清晰合理，字?jǐn)?shù)達 20000 萬左右。進度安排起止日期工作內容備注主要參考資料教研室意見系主管領導意見年月日實習總結 為期兩周周的畢業實習結束了，總體感覺是這次我們很好地完成了實習內容，達到了實習的目的。這次實習的針對性特別強，為我們進一步鞏固了基礎知識，讓我們看到理論到實踐的轉變，了解了一個公司是如何從研發到生產再到銷售，更重要的是為下一步的畢業設計打下了很好的基礎。這次實習是大學期間最后一次實習了，回想以前，經歷了大大小小很多次實習，可每次實習都會上升一個層次去思考，同樣去一個地方，所思考的問題更深了；同樣看一個設備所關注的東西更專業化。因此每次實習的收獲都是不一樣的。記得第一次實習跟著帶隊老師從前走到后，看到的是沒有見過的巨大的設備，心里只有感慨、好奇和新鮮的感覺。后來陸續又參加了金工實習、生產實習，再次進到廠里時，還是看的同樣的設備卻沒有了好奇沒有了感慨，取而代之的是思考和請教，思考車間設備生產的工藝流程，思考每一種工藝的原理，請教工人師傅不懂的問題，再也不象以前那樣走馬觀花，看問題也看得更加深了。這次是畢業設計實習，首先感到的是機會的難能可貴，想在走上社會走進工廠之前多積累一些經驗。進廠后抓緊每一分鐘盡量多的了解自己要設計的產品，有一種急切的求知欲。在到達自己將要設計的模具或產品時，同學們都努力的去理解相關模具的工作原理，和自己設計部分的結構。有相機的繞著設備拍幾張照片回去作為參考，沒有的在現場做做記錄。總之，這次的實習看到了大四同學成熟了許多，不再有剛來時的幼稚，更多一些的是對走上工作崗位的向往。最后，在這次實習中，真誠地感謝帶我們實習的老師。湖南工學院畢業設計 (論文 )開題報告題目環形罩殼件設計 學生姓名徐石桂班級學號 212070211 專業 材料成型及控制工程 1. 對指導教師下達的課題任務的學習與理解內容： 1. 沖壓件零件圖一張（包括零件尺寸、精度、材料等）。 2. 生產批量為大批量生產。 3. 零件材料為。 4. 材料厚度為 2 任務： 1. 落料、拉深復合模總體設計。 2. 設計說明書一份。 3. 設計圖紙齊全。 4. 自選一個重要模具零件編制加工工藝過程。 2. 擬達到的技術要求與技術指標 一、模具 1. 保證規定的生產率和高質量的沖壓件的同時，力求成本低、模具壽命長。 2. 設計的模具必須保證操作安全、方便。 3. 沖模零件必須具有良好的工藝性，即制造裝配容易、便于管理。 4. 便于搬運、安裝、緊固到?jīng)_床上并且方便、可靠。 5. 保證模具強度的前提下，注意外形美觀，各部分比例協調。二、說明書 1. 資料數據充分。 2. 計算過程詳細、完全。 3. 公式的字母含義應標明，有時還應標注公式的出處。 4. 內容條理清楚，按步驟書寫。 5. 說明書要求由計算機打印出來。三、設計圖紙 1. 模具總裝圖一張。 2. 全部模具零件圖紙，總圖紙量不少于零號圖面 3. 根據任務書的任務及文獻調研結果，初步擬定的執行（實施）方案（含具體進度計劃）借工具書 ,擬訂工作計劃 ,確定設計方案。在滿足設計要求的條件下 ,查工具書 ,對零件毛坯尺寸進行計算 ,確定毛坯面積 ,確定拉深系數 ,看能否一次拉深成形 ,下一步進行主要工藝參數計算 ,確定排樣、裁板方案 ,確定各中間工序尺寸 ,計算工藝力、初選設備 ,對模具的結構進行設計 ,在設計模具結構的過程中遇到一些問題 ,也是本課題的重點和難點。 1 根據設計方案，請教指導老師一些設計中的問題，設計大體上完成后，從整體設 計來分析設計 的過程，查看是否存在漏洞，檢查圖紙的尺寸標注是否合乎國家標準，寫設計說明書。檢查修改說明書，準備答辯。答辯。 1 劉心冶主編 . 冷沖壓工藝及模具設計 . 重慶：重慶大學出版社。 2 盧險峰編著 . 沖壓工藝模具學 . 北京：機械工業出版社。 3 梁柄文主編 . 實用板金沖壓工藝圖集 . 北京：機械工業出版社。 4 模具實用技術叢書編委會編 . 沖模設計應用實例 . 北京：機械工業出版社。 5 杜東福主編 . 冷沖壓工藝及模具設計 . 長沙：湖南科學技術出版社。 6 成虹主編 . 沖壓工藝與模具設計 . 成都：電子科技大學出版社。 7 馮柄堯等編 . 模具設計與制造簡明手冊 . 上海：上海科學技術出版社。 8 王樹勛、高廣升編 . 冷沖壓模具結構圖冊大全 . 廣州：華南理工大學出版社。 9 鄭家賢編著 . 沖壓工藝模具設計實用技術 . 北京：機械工業出版社。指導教師批閱意見指導教師 (簽名 )：年月日湖南工學院 20 11 屆畢業設計（論文）指導教師審閱表系：機械系專業：材料成型及控制工程學生姓名徐石桂學 號 212070211 班級 0702 班專業 材料成型及控制工程指導教師姓名文健課題名稱環形罩殼模具設計 是否同意參加答辯：是否指導教師評定成績 分值：指導教師簽字：年月日湖南工學院 20 屆畢業設計（論文）答辯及最終成績?cè)u(píng)定表系：機械系專業：材料成型及控制工程學生姓名徐石桂學號 212070211 班級 0702 答辯日期 2011年 6 月8 號 課題名稱環形罩殼件設計 指導 教師文健成績 評 定分值評 定小計 教師 1 教師 2 教師 3 教師 4 教師 5 課題介紹思路清晰，語言表達準確，概念清楚，論點正確，實驗方法科學，分析歸納合理，結論嚴謹，設計（論文）有應用價值。 30 答辯表現 思維敏捷 ,回答問題有理論根據，基本概念清楚，主要問題回答準確大、深入 , 知識 面寬。必答題 40 自由提問 30 合計 100 答辯評 分分值：答辯小組長簽名：答辯成績 a： 40 指導教師評分分值：指導教師評定成績 b： 40 評閱教師評分分值：評閱教師評定成績 c： 20 最終評定成績：分?jǐn)?shù) ：等級：答辯委員會主任簽名：年月日湖南工學院畢業設計（論文）答辯資格審查表題目環形罩殼模具設計 學生姓名徐石桂學 號 212070211 專業 材料成型及控制工程指導教師文健尊敬的老師：您好，我的畢業設計課題是環形罩殼模具設計，該零件需經過落料，拉深，脹形三道工序，有三種工藝方案，包括單工序模，復合模，以及級進模。我選擇的是復合模加工。該零件的設計是首先分析零件的工藝性，再確定工藝方案及模具形式，包括計算毛坯的大小及拉深次數，然后是工藝參數的確定，排樣，各工序尺寸及工藝力的計算。再設計模具的結構及選用模架，確定閉合高度，接著是對模具主要部件進行結構設計，最后模具的整體安裝及選定沖壓設備。以上為我的畢業設計的主要內容，希望老師批準。申請人簽名：徐石桂日期： 2011 年 5 月資格審查項 目是否 01 工作量是否達到所規定要求 02 文檔資料是否齊全（任務書、開題報告、外文資料翻譯、定稿論文及其相關附件資料等） 03 是否完成任務書規定的任務 04 完成的成果是否達到驗收要求 05 是否剽竊他人成果或者直接照抄他人設計（論文）指導教師簽名：畢業設計（論文）答辯資格審查小組意見：符合答辯資格，同意答辯不符合答辯資格，不同意答辯審查小組成員簽名：年月日機床的基本部件大多數機床由兩個或多個組件構成。這些組件，雖然他們可能有不同的功能如車床，銑或鉆床，但他們有著共同的特點。由于對如車床，加工中心，銑床，磨床，整本書中顯示的許多其他金屬切削機床的需求，出現了柔性加工中心，在不斷發展。大規模生產及專用機床的構造的基本要素。本章將介紹這些元素。機床結構的重要的要求包括剛度，形狀，操作員和部分附屬物，易于排屑和安全性。在機床性能，靜態和精度方面。機器結構的穩定性是必要的，對產品制造的現代加工方法的廣度的理解。切割機的結構。鑄件，鍛件，熱或冷成形形狀通常需要加工。不同的大小，形狀和材料需要不同的加工。機械加工設備不僅在擁有的切削刀的數量上不同，而且在工具和工件的相對運動方式上也有所不同。在一些機床中（立式加工中心，鉆床，鏜床，銑床，牛頭刨床，和磨床）工件依然保持靜止而刀具運動。在另外一些機床中（刨床，車床，鏜床）刀具是相對固定和工件移動。但是，應該指出的是，很少有不加修改地應用了這些簡單的元素。單刃成型工具的機床是最容易想象的。車床和掘進機是采用單點工具運動倒置。在旋轉的車床工作，但切割工具是固定的。在掘進機中刀具旋轉，而工作是固定的。雖然車刀和鏜床工作臺都沒有真正固定的，但是這被忽略了。為了找到一個工具運輸過去旋轉的工作通常是比較可以接受，而不是找旋轉啟閉工作和過去的固定刀架支持。成型機和面使用單刃刀具。小工件在插床上比刨床上更易加工。機器的整體外觀通過扭轉了工件和刀具運動的關系而被改變。然而，切割作用原理是相同的。隨著銑刀由禮惠特尼在 19世紀初引進，旋轉工具，只能作為一個沒用的工具，但惠特尼給了它一個新的應用。銑刀不再是僅僅用于加工圓形的孔，而且還用來加工鍵槽、窄縫、鋸削、銑平面、齒輪以及成型不規則的零件。除了采用旋轉工具（砂輪）代替單刃刀具外，外圓磨床和車床、鏜床的運動方式是一樣的。這些基本切割機的特點是：在標簽中列出。機床切削運動 進給運動 操作類型車床工件旋轉 工具和運動 圓柱面，鉆，鏜，鉸孔鏜床工具旋轉 機床平臺 鉆，鏜，鉸孔，面刨床平臺運動 刀具平面（規劃）成型刀具運動 機床平臺 平面（成型）臥式銑床刀具旋轉 機床平臺 平面，齒輪，凸輪，鉆，鏜臥式鏜床刀具旋轉 刀具旋轉 平面外圓磨床刀具（砂輪）旋轉 表面和 /或工具圓柱面（磨）鉆床刀具旋轉 刀具面鉆鏜床和螺紋鋸床刀具表面和 /或件切斷拉床刀具刀具外部和內部表面 by or in as a or of as in of of In of of is to of in of of in in of in in to In in is it be to in is In is is To a is to a is on on of is by of is of in 800s , as a it a no of of of of or or ut 湖南工學院畢業設計（論文）評閱教師評閱表題目環形罩殼模具設計 學生姓名徐石桂班級學號 212070211 專業 材料成型及控制工程評閱教師姓名文健職稱副教授工作單位湖南工學院評分內容具體要求總分評分開題情況調研論證能獨立查閱文獻資料及從事其他形式的調研，能較好地理解課題任務并提出實施方案，有分析整理各類信息并從中獲取新知識的能力。 10 外文翻譯摘要及外文資料翻譯準確，文字流暢，符合規定內容及字?jǐn)?shù)要求。 10 設計質量論證、分析、設計、計算、結構、建模、實驗正確合理。 35 創新工作中有創新意識，有重大改進或獨特見解，有一定實用價值。 10 撰寫質量結構嚴謹，文字通順，用語符合技術規范，圖表清楚，書寫格式規范，符合規定字?jǐn)?shù)要求。 15 綜合能力能綜合運用所學知識和技能發現與解決實際問題。 20 總評分評閱教師評閱意見評閱成績 總評分 20% 評閱教師簽名日期 2011 屆畢業設計 材料系、部：機械工程系學生姓名：徐石桂指導教師：文健職稱：副教授專業：材料成型及控制工程班級： 0702 學 號： 212070211 2011 年 5 月 2011 屆畢業設計說明書環形罩殼件落料、拉深、成形、修邊復合模設計 系、部：機械工程系學生姓名：徐石桂指導教師：文健職稱副教授專業：材料成型及控制工程班級： 0702 完成時間： 2011 年 5 月摘要我的設計課題是環形罩殼件落料、拉深、成形、修邊復合模設計 此次設計包括壓床型號選擇，沖壓工藝的選擇，和模具形式的設計。其中包括對凸凹模的強度計算校核，根據零件的實際尺寸要求，合理選擇搭邊值，盡量采用標準件和工藝簡單合理的原則，在選擇卸料彈簧部分是整個設計過程的重要部分，滿足卸料力同時要考慮到卸料板的尺寸和落料凹模和導柱之間不發生干涉。壓力機采用 160 型號的開式壓力機。關鍵詞落料；拉深；成形；修邊 y is of of in of of of to of a of is in of an of to no 60 of 錄 1 分析零件工藝性 1 2 確定工藝方案和模具形式 1 計算毛坯尺寸 2 計算拉深次數 3 確定工藝方案 3 3 主要工藝參數計算 4 確定排樣，裁板方案 4 確定各中間工序尺寸 5 計算工藝力，初選設備 6 4 模具的結構設計 10 模具結構形式的選擇 10 模具工作部分尺寸計算 10 5 選用模架，確定閉合高度 14 模架選用 15 模具的閉合高度 15 6 模具主要零部件的結構設計 16 工作部分零件 16 7 模具的整體安裝 27 模具的總裝配圖 28 模具零件 28 8 選定沖壓設備 29 壓力機的規格 29 電動機功率的校核 30 9 附加工序 30 參考文獻 致謝附錄 1 分析零件的工藝性該零件是環形罩殼件，從圖我們可以看出該零件的精度要求不是很高，但要求有較高的鋼度和強度。在零件圖中，尺寸未標注公差，可以按自由公差計算和處理。零件的外形尺寸為 120 ，屬于中小型零件，料厚為 (1)拉深件側壁與底面或凸緣連接處的圓角應合理，根據工件的尺寸來看，其圓角合乎工藝要求。 (2)除非在結構上有特殊需要，必須盡量避免異常復雜及非對稱形狀的拉深件，對于半敞開的空心件，應考慮設計成對的拉深，然后剖切開比較有利。針對工件來看，是環形罩殼件落料、拉深、成形、修邊復合模，滿足工藝性要求。 (3)拉深件的凸緣寬度應盡可能保持一致，工件是環形罩殼件拉深，可以不必考慮。 (4)在零件的平面部分，尤其是在距邊緣較遠處，局部凹坑的深度與凸起的高度不宜過大，本題屬于局部脹形。 (5)應盡量避免曲面空心零件的尖底形狀，尤其高度大時，其工藝性更差，工件是平面環形底，滿足要求。圖 1 環形罩殼件 2 確定工藝方案和模具形式算毛坯尺寸由于板料在扎壓或退火時所產生的聚合組織而使材料引起殘存的方向性，反映到拉深過程中，就使桶形拉深件的口部形成明顯的突耳。此外，如果板料本身的金屬結構組織不均勻、模具間隙不均勻、潤滑的不均勻等等，也都會引起沖件口高低不齊的現象，因此就必需在拉深厚的零件口部和外緣進行修邊處理。這樣在計算毛坯尺寸的時候就必需加上修邊余量然后再進行毛坯的展開尺寸計算。根據零件的尺寸取修邊余量的值為 2查表 5 7，沖壓工藝與模具設計實用技術）在拉深時，雖然拉深件的各部分厚度要求發生一些變化，但如果采用適當?shù)墓に嚧胧?，則其厚度的變化量還是并不太大。在設計工藝過程時，可以不考慮毛坯厚度的變化。同時由于金屬在塑性變形過程中保持體積不變，因而，在計算拉深件的的毛坯展開尺寸時，可以認為在變形前后的毛坯和拉深間的表面積相等。因?yàn)榇诵D(zhuǎn)體零件不是簡單結構，我們可以用“形心法”來求得。根據久里金法則，對于任何形狀的母線軸線 Y Y 旋轉所得到的旋轉體面積等于母線長度 L 與其重心軸線旋轉所得周長 2 x 的乘積。即旋轉體面積 F=2 （ 1）因?yàn)楸砻娣e拉深不變薄，所以面積相等，則 20 4 即 04 （ 2）（沖壓工藝與模具設計實用手冊）因?yàn)?3210 （ 3） 211 （ 4） 222 2 （ 5）（ 6）由零件給出的尺寸可知： 183 121 1 所以可以計算出 D=163算拉深次數 在考慮拉深的變形程度時，必需保證使毛坯在變形過程中的應力既不超過材料的變形極限，同時還能充分利用材料的塑性。也就是說，對于每道拉深工序，應在毛坯側壁強度允許的條件下，采用最大的變形程度，即極限變形程度。極限拉深系數值可以用理論計算的方法確定。即使得在傳力區的最大拉應力與在危險斷面上的抗拉強度相等，便可求出最小拉深系數的理論值，此值即為極限拉深系數。但在實際生產過程中，極限拉深系數值一般是在一定的拉深條件下用實驗的方法得出的，我們可以通過查表來取值。（ 1）、對于拉深其實際拉深系數為： 7）且材料的相對厚度為 16 3210 0 8）根據相對厚度，可以從表 4 m m m （ 9）比較 m ,m 1m 說明拉深該工件的實際變形程度比第一次容許的極限變程度要小，所以工件可以一次拉成。定工藝方案藝方案 (1)該零件包括落料、拉深、起伏三種基本工序，可采用以下三種工藝方案：方案一：先落料、再拉深、后起伏，采用單工序模生產。方案二：落料、拉深、起伏復合模沖壓，采用復合模生產。方案三：落料、拉深、起伏連續模沖壓，采用級進模生產。方案一模具結構簡單，但需三道工序，三套模具，生產效率低，難以滿足大量生產的要求，為了提高效率采用復合?；蚣?jí)進模，為了保證精度，采用級進模，它屬于多工序模。工作部分除凸、凹模外，還有凸凹模，落料凹模在下模的稱為正裝復合模。 (2)本次沖壓工作部分為凹模、拉深凸模、推件器、凸凹模、壓料圈、修邊凸模；定位及擋料部分為擋料銷、卸料板；卸料及推件裝置為推件器、卸料板、壓料圈；導向裝置為導柱、導套、導料釘。 (3)條料自后向前沿卸料板下部送進，由導料釘導料，擋料銷定位。上模下行，凸凹模與壓料圈將材料壓緊，凸凹模外形刃口與凹模落下 163 圓料，凸凹模起落料凸模作用，之后凸凹模內孔與拉深凸模將圓料拉深成圓筒件，這時凸凹模起拉深凹模的作用，接著推件器與拉深凸模成形零件底部環形面，隨后凸凹模內孔刃口與修邊凸模對零件切邊，這時凸凹模又起修邊凹模的作用，在壓力機行程最末，推件器與上模座相抵，推件器與拉深凸模最后對零件底部環形面起校形作用。上?；爻蹋慵S凸凹模上升，打桿與推件器將零件推出。箍在凸凹模外形上的條料被卸料板卸下。套在修邊模上的廢料被壓邊圈從凹模中頂出。計本復合?？紤]到以下幾個問題： (1)凸凹模壁部應有足夠的強度，不得小于凸凹模最小壁厚，以防壁薄開裂。 (2)沖孔落料復合時，為便于凸、凹模刃口的刃磨，應使兩工序同時進行。落料、拉深、成型、修邊復合時，為使拉深工序順利進行，不至于拉裂零件，應先落料，后拉深，再成形，最后修邊。 (3)應充分考慮模具各部位的配合精度要求，凸模、凹模、凸凹?？刹捎酶C座配合，但上模部分與下模部分僅一方可用窩座配合，另一方應用銷釘定位，以便模具安裝時調整間隙。 3 主要工藝參數的計算定排樣、裁板方案加工此零件為大批大量生產，沖壓件的材料費用約占總成本的 60%80%之多。因此，材料利用率每提高 1%，則可以使沖件的成本降低在沖壓工作中，節約金屬和減少?gòu)U料具有非常重要的意義，特別是在大批量的生產中，較好的確定沖件的形狀尺寸和合理的排樣的降低成本的有效措施之一。由于材料的經濟利用直接決定于沖壓件的制造方法和排樣方式，所以在沖壓生產中，可以按工件在板料上排樣的合理程度即沖制某一工件的有用面積與所用板料的總面積的百分比來作為衡量排樣合理性的指標。同時屬于工藝廢料的搭邊對沖壓工藝也有很大的作用。通常，搭邊的作用是為了補充送料是的定位誤差，防止由于條料的寬度誤差、送料時的步距誤差以及送料歪斜誤差等原因而沖出殘缺的廢品，從而確保沖件的切口表面質量，沖制出合格的工件。同時，搭邊還使條料保持有一定的剛度，保證條料的順利行進，提高了生產率。搭邊值得大小要合理選取。根據此零件的尺寸通過查表取搭邊值為進距方向于是有：進距 31 （ 10）條料寬度（ 11）板料規格擬用 29001000軋鋼板（表 24，沖壓模具設計）。由于毛坯面積較大所以橫裁和縱裁的利用率相同，從送料方便考慮，我們可以采用橫裁。裁板條數 616610001 （ 12）每條個數 h （ 13）每板總個數 305621 （ 14）材料利用率 % 0 01 0 0 09 0 01 6 3430%1 0 0)(422215）計算零件的凈重 G （ 16） 1 7 4 9 12 式中密度，低碳鋼取 385.7 F 毛坯面積， F= 內 的第一項為毛坯面積，第二項為底孔廢料面積，第三項 （）內為切邊廢料面積。定各中間工序尺寸整個沖壓過程包括落料、拉深以及成型、修邊四個過程，由于是一次沖壓成型，所以拉深的凸、凹模圓角尺寸必需與零件要求相一致，則拉深凸模圓角為 2拉深高度為 25算工藝力、初選設備于該零件為軸對稱件，故不必進行壓力中心的計算。料、拉深過程 (1)落料力平刃凸模落料力的計算公式為（ 17）式中 P 沖裁力（ N） L 沖件的周邊長度（ t 板料厚度（材料的抗沖剪強度（ K 修正系數。它與沖裁間隙、沖件形狀、沖裁速度、板料厚度、潤滑情況等多種因素有關。其影響范圍的最小值和最大值在（般在實際應用中，抗沖剪強度的值一般取材料抗拉強度 b 的便于估算，通常取抗沖剪強度等于該材料抗拉強度 b 的 80%。即 b 因此，該沖件的落料力的計算公式為 18） (2)卸料力一般情況下，沖裁件從板料切下以后受彈性變形及收縮影響。會使落料件梗塞在凹模內，而沖裁后剩下的板料則箍緊在凸模上。從凸模上將沖件或廢料卸下來所需的力稱卸料力。影響這個力的因素較多，主要有材料力學性能、模具間隙、材料厚度、零件形狀尺寸以及潤滑情況等。所以要精確地計算這些力是困難的，一般用下列經驗公式計算：卸料力（ 19）式中 F 沖裁力 (N) 1K 頂件力及卸料力系數，其值可查表。這里取 1K 為因此 3954卸(3)拉深力不帶凸緣圓筒形零件的拉深力近似計算公式為拉（ 20）式中 d 圓筒形零件的直徑（ K 系數，這里取（表 3 22，沖壓模具設計與制造） b 材料的抗拉強度（因此 01788拉 (4)壓邊力壓邊力的大小對拉深件的質量是有一定影響的，如果過大，就要增加拉深力，因而會使制件拉裂，而壓邊圈的壓力過小就會使工件的邊壁或凸緣起皺，所以壓邊圈的壓力必須適當。合適的壓邊力范圍一般應以沖件既不起皺、又使得沖件的側壁和口部不致產生顯著的變薄為原則。壓邊力的大小和很多因素有關，所以在實際生產中，可以根據近似的經驗公式進行計算。 (4 220 （ 21）式中 D 毛坯直徑（ d 沖件的外徑（ q 單位壓邊力（這里所以 2 （ 22） (5)頂件力逆著沖裁方向頂出卡在凹模里的料所需要的力叫頂料力，頂料力的計算公式為：（ 23）式中 F 沖裁力（ N）頂件力系數，查表取值所以有 8744頂 (6)拉深功的計算拉深所需的功可按下式計算 1000（ 24）式中最大拉深力（ N） h 拉深深度（ W 拉深功（ N m） C 修正系數，一般取為 C= 所以 20361000 W N m (7)初選壓力機 壓力機噸位的大小的選擇，首先要以沖壓工藝所需的變形力為前提。要求設備的名義壓力要大于所需的變形力，而且還要有一定的力量?jī)?chǔ)備，以防萬一。從提高設備的工作剛度、沖壓零件的精度及延長設備的壽命的觀點出發，要求設備容量有較大的剩余。最新的觀點認為，我們只需要使用設備的 60%容量，甚至 50%，即取工藝變形力的 2倍。上述設備噸位的選擇原則，對于沖裁、彎曲等工序已不存在什么問題。但對于本設計所使用的拉深，可能還不保險。因?yàn)槔钆c沖裁不同，最大變形力不是發生在沖床名義壓力的位置，而是發生在拉深成型的中前期，這時雖然最大變形力小于壓力機的名義壓力，但最大變形力發生的位置遠離名義壓力的位置而不保險。于是就需要用到壓力機的許用力行程曲線。本次設計的工藝力行程曲線圖如圖 3所示。圖 2 壓力曲線圖圖中零點為滑塊的下死點，滑塊在距下死點 86開始沖壓零件。曲線 1為落料力的負荷曲線，曲線 2為拉深力的負荷曲線，曲線 3為壓邊力的負荷曲線，曲線 4為 1600力機的許用力行程曲線， P 點處為壓力機到達公稱壓力的位置。其余卸料力和頂料力由于力不大，可以放在壓力機 預留力中考慮。從圖中我們可以看出沖壓的最大總壓力，出現在離下死點 86就需達到，對于這種落料拉深復合工序，選擇設備噸位尺寸時既不能把以上幾個力加起來(再乘個系數值 )作為設備的噸位、也不能僅校落料力或拉深力 (再乘個系數 )作為設備噸位。而應該根據壓力機說明書中所給出的允許工作負荷曲線作出判斷和選擇。對于本次設計的復合模，根據工藝力的大小和出現的位置，查表初選噸位為1600 模具的結構設計 具結構形式的選擇采用落料、拉深復合模，首先要考慮落料凸模（兼拉深凹模）的壁厚是否過薄。本次設 計中凸凹模的壁厚為 2 016 3 （ 25）能夠保證足夠的強度，故采用復合模。模具的落料部分可以采用正裝式，正拉深部分采用倒裝式，反拉深部分采用正裝式。模座下的緩沖器兼作壓邊與頂件，另外還設有彈性卸料裝置的彈性頂件裝置。這種結構的優點是操作方便，出件暢通無阻，生產效率高，缺點是彈性卸料板使模具的結構變復雜 ,要簡化可以采用剛性卸料板，其缺點是拉深件留在剛性卸料板中不易取出，帶來操作上的不便，結合本次設計綜合考慮，采用彈性卸料板。從導向的精度和運動的平穩以及具體規格方面考慮，可以采用中間導柱模架（ 1990）。具工作部分尺寸計算料沖裁模刃口是尖銳鋒利的，多為直角，故沖裁模刃口尺寸是指沖頭與凹模的直徑尺寸。由于剪切面是工具的側面與材料接觸并擠光而得到的平滑面，所以落料件的外徑尺寸應等于凹模內徑尺寸，沖孔件的內徑尺寸應等于沖頭的外徑尺寸。模具兩刃口尺寸中總有一個基準尺寸，設計和制造模具時，可分別根據工件的精度要求，決定第一件為基準件，把間隙取在另一件上。故落料件以凹模為基準，沖孔以凸模為基準。模具工作部分加工時要注意經濟上的合理性，精度太高，則制造困難、成本高；精度太低，則又可能加工不出合格的產品。因此，模具的精度應隨工件的精度要求而定，這樣才會有好的經濟性。一般模具精度比工件精度至少高兩個級別。對于落料 d 0)( （ 26） 0m 2( （ 27）式中落料凸模直徑（落料凹模直徑（ D 工件外徑的公稱尺寸（沖裁工件要求的公差 X 系數，為避免多數沖裁件尺寸都偏向于極限尺寸，此處可取 X= d、p 凹、凸模制造偏差，這里可以按 d取 p取實用間隙最小值，可以通過查表選取 C 為拉深的坯料）按未注公差的自由尺寸選取極限偏差，故落料件的尺寸取為，還必須滿足下列公式 m a x 22 （ 28）有所以滿足條件。 0)(163( 0m 2( p 4 3( 落料凹模的外形尺寸的確定凹模厚度（ 29）凹模壁厚（ 30）式中 b 沖裁件最大外形尺寸 K 系數，考慮坯料厚度值可查表 K= 所以有取值 7050( 調整到符合要求，考慮到下面步驟卸料板的安裝尺寸布局合理，凹模外徑設計尺寸為 435 主剖視圖如下所示：深拉深模直徑尺寸的確定的原則，與沖裁模刃口尺寸的確定基本相同，只是具體內容不同，這里不在復述。拉深時，因零件是標注外形尺寸，故拉深件的外徑尺寸為。由式 0) 31） 0)275.0(p （ 32）以上各式中，沖頭制造偏差p及d按公差取，其值都為隙 2 10，沖壓工藝模具學）有 0( 1 2 0( 形起伏成形是屬于在平面毛坯上進行局部脹形的一種工藝過程。他主要用于定位、裝飾、或增強剛度。當平板毛坯上面壓出合適的起伏成型部分、凹坑或加強筋是，可以使材料的厚度減少一半而仍不影響其零件的剛度。在起伏成形是，材料的塑性要受到一定的限制，因而，對塑性太差的材料或變形太大時，都可能在起伏成形的變形過程中產生裂縫。根據工件形狀的復雜程度和材料的性質，起伏成形可以用一次或者多次沖壓完成。材料在成形過程中，其變形程度可以概略地根據變形區域的尺寸來驗算。即 )1001 l 33）式中起伏成形的極限變形程度； 1l 、 l 變形后和變形前的長度；允許的相對伸長率。當采用剛性凸模進行起伏成行時，所需的力應略小于使材料破壞的作用力。一般可按下式計算（ 34）式中 P 起伏成形力（ L 筋的周邊長度（ t 板料厚度（ b 材料的抗拉強度（ K 系數。其值取為。計算結果： P 25920 修邊修邊方向有垂直修邊、水平修邊、和傾斜修邊。垂直修邊方式所用模具結構簡單應盡可能的采用。但當利用垂直修邊方式不能滿足修邊要求時，要考慮斜楔修邊方式，同時還要考慮在修邊的同時進行翻邊的可能性。修邊時，合理的沖裁條件應是使修邊刃口的運動方向與修邊型面垂直，從而形成垂直斷面。修邊摸的定位方式主要有按拉深件形狀定位、用拉深凸臺定位、工藝孔定位等。按拉深件形狀定位方式可靠，并有自動導正作用。但由于要考慮定位塊的結構尺寸及凹模鑲件的強度，因而增加了工藝補充部分的材料消耗。這里選擇修邊凸模之間裝在下模窩座上面，采用兩圓柱銷定位，四個螺釘緊固。 5 選用標準模架、確定閉合高度模架的選用由凹模外形尺寸 435 ，選擇中間導柱模架（ 1990）在按其標準選擇具體結構尺寸如下由凹模外形尺寸 360 ，選擇中間導柱模架（ 1990）在按其標準選擇具體結構尺寸如下上模板 65500500 模板 80500500 柱 32050 32055 20鋼導 套 7016050 7016055 20鋼凸緣模柄 10070 模具閉合高度 360 305副模具沒有漏料問題，故不必考慮漏料孔尺寸。具的閉合高度所謂的模具的閉合高度 H 是指模具在最低工作位置時，上下模座之間的距離，它應與壓力機的裝模高度相適應。模具的實際閉合高度，一般為：沖頭進入凹模深度下模板厚度凹模墊板厚度凹模厚度沖頭長度墊板厚度上模板厚度模H 該副模具使用上墊板厚度為 10 墊板厚度為 12果沖頭（凸凹模）的長度設計為 141模（落料凹模）設計為 83閉合高度為： 3 5 0 m m 2 . 0 )-( 4 3模160050閉調節高度為 130因?yàn)槟＞叩拈]合高度絕對不能大于所選的壓力機，所以初選的 1250里我們采用 1600 故實際設計模具的閉合高度為 350H 壓力機的裝模高度必須符合模具閉合高度的要求。其關系式為 105m a x 35）式中壓力機的最大和最小裝模高度 H 模具的閉合高度所以有 10)130450(3505450 故閉合高度設計合理。初步選擇模架閉合高度為 350模座高度 65模座高度 80保證沖壓過程，各個零部件不受干涉，先選擇大一點的導柱間距 580述數據可在沖壓工藝學 查得 6 模具主要零部件的結構設計 作部分零件：凹模結構形式的設計及固定形式的選擇目前 ,用于模具工作零件的材料有普通碳素工具鋼，工具鋼、硬質合金鋼以及鑄鐵、鑄鋼、鋅基合金，低熔點合金，聚氨脂，合成樹脂等。其中工具鋼是模具工作零件的主要材料。材料的種類繁多，使用性能又各有異，在選用工作零件的材料時候，則應根據材料的基本特性和沖件的具體要求和模具的結構特點來作不同的選擇?？筛鶕?jù)沖壓工藝及模具設計使用技術表 2得所需要的類型，現選擇高合金工具鋼。在選擇模具材料的時可以按模具材料的性質，模具種類，沖件的產量，沖件的材料等幾個方面考慮。凸凹模材料可采用由于模具材料的種類很多，同時，沖壓工序和被沖材料的種類也很多，實際生產條件又不盡相同。為此，出了合理的選擇模具材料外熱處理效果的好壞也直接關系到?jīng)_壓的成敗和模具的壽命及沖件的質量。因此，必須根據模具的工作條件，生產量，模具市場的供應情況等才采用相應的熱處理工藝。模具形狀和尺寸的正確度直接影響到產品的質量。一些模具零件往往由于熱處理后在其內部產生內應力，當應力達到材料的屈服強度時，使零件產生變形，而當內應力達到或超過材料的破壞抗力時，則將發生開裂或最終發生破斷而使零件報廢。因此，模具零件進行熱處理時，必須在保證提高力學性能的同時，應盡量減少變形和避免開裂。在選擇凸凹模尺寸的時候，在滿足加工工藝性能最優的同時，還應滿足整個設計尺寸協調一致，其結構圖如下所示：圖 3 凸凹模如上圖所示，凸凹模直接固定在上模板上，由兩個圓柱銷定位，四個 料凹模結構形式的設計及固定形式的選擇在設計凹模的尺寸時，應依據：沖裁變形規律，即落料件尺寸與凹模尺寸相等；零件的尺寸精度；合理的間隙值；磨損的規律，即凹模尺寸磨損后變大，凸模磨損后變小，間隙磨損后變大。在落料時以凹模為基準件。基準件的尺寸應在零件的公差范圍內。新模具的間隙應是最小的合理間隙，磨損后到最大合理間隙。落料時凹模尺寸沖裁件沒有標注公差，對于非圓形件按國家標準“非配合尺寸的公差數值” 模則按造。對于圓形件，一般按照 7 精度制造模具。配做法是落料以凹模為基準件。這種加工方法的特點是模具間隙由配制保證，模具制造公差不受間隙限制，還可放大基準件的制造公差，使加工容易，模具制造公差不必查表，直接右零件偏差求得，因而運用廣。其結構尺寸如下圖所示：圖 4 落料凹模如上圖所示，凸凹模直接固定在上模板上，中間放置下墊板，由兩個圓柱銷定位，四個 深凸模結構形式的設計及固定形式的選擇對于拉深凸模的工作深度，必須從幾何形狀上做得正確，為了使沖件容易在拉深后被脫下，在凸模的工作深度可以做成帶有一定錐度。對于大中型的沖件在多次拉深時，其前幾道工序的拉深凸模可以做成帶有錐形側角的結構。轉角處用 45 的斜面，在斜面和圓柱形想連接的地方倒成圓角。這樣可以避免在圓角處的過分變薄。針對本題所涉及到的實際問題，在保證產品形狀精度的要求下，拉深系數不是很小的情況下，采用一般設計原則。其結構尺寸如下圖所示：圖 5 拉深凸模邊凸模結構形式的設計及固定形式的選擇在選擇修邊凸模時，首先要考慮到與落料凸模的公差配合，保證落料凸模的固定，這里考慮到尺寸受限制，裝一個 螺釘固定，配合采用過盈配合，材料采用 8尺寸結構圖如下所示：圖 6 修邊凸模本結構采用兩個圓柱銷進行定位，加上四個對稱分布的用窩座配合。件器的結構形式的設計及固定形式的選擇推件器在工作時，起到成形凹模的作用，在沖壓成形完畢后起到推件的作用，其外表面與凸凹模內表面接觸，其配合采用間隙配合，選擇潤滑油進 行潤滑，材料選取尺寸結構示意圖如下所示：圖 7 推件器性卸料板彈性卸料板的尺寸可以根據彈簧的數目以及外徑來計算。作為沖模卸料或推件用的彈簧，是屬于標準零件。標準中給出了彈簧的有關數據和特性曲線，我們可以按需要選取。一般選用彈簧（材料為 65簧鋼）的原則，應該是在滿足模具結構要求的前提下，保證所選用的彈簧能夠給出要求的作用力和行程。為了保證沖模的正常工作，在沖模不工作的時候，彈簧也應該在預緊力0壓緊量0F，這時預緊力應為 0（ 36）為了保證沖模正常工作所必需的彈簧最大壓緊量 F 為： 0 （ 37）式中 F 彈簧最大許用壓縮量 0F 彈簧預緊量 F 工藝行程 F 余量，主要考慮模具的刃磨量和調整量，一般取510于卸料力為 23954N，初定彈簧的根數為 8根，則每根彈簧上的卸料力為 99582 3 9 54 根據所需的預緊力和彈簧的總壓縮量，參照彈簧的選取表，初選彈簧的規格，彈簧的直徑 D=90簧絲的直徑 d=14號為 98號。如圖示圖 8 卸料板墊板墊板的作用是直接承受和擴散凸模傳遞的壓力，以降低模座所受的單位壓力，防止模座被壓出陷痕而損壞。在設計中我們把墊板的外形尺寸與凸凹模的外形尺寸相匹配，其厚度我們?cè)O(shè)計為 10上墊板上設計了打桿孔，以便安裝推桿，還有四個螺釘孔以及兩個銷孔，這些都是為了與凸凹模和上模座模上的各種固定零件的安裝相匹配的。墊板墊板的作用是直接承受和擴散凸模傳遞的壓力，以降低模座所受的單位壓力，防止模座被壓出陷痕而損壞。在設計中我們把墊板的外形尺寸與凸凹模的外形尺寸相匹配，其厚度我們?cè)O(shè)計為 12上墊板上設計了推桿孔，以便安裝推桿，還有四個螺釘孔以及兩個銷孔，這些都是為了與落料凹模和下模座上的各種固定零件的安裝相匹配的。在圖中標 注尺寸精度、形位公差及粗糙度。下墊板的零件圖如圖示。圖 9 下墊板邊圈根據凸凹模的結構尺寸，和修邊凸模的配合來確定壓邊圈的尺寸，如圖 10 壓邊圈 7 模具的整體安裝具的總裝配由以上的設 計計算，并經繪圖設計，該環形罩殼件落料、拉深、成形、修邊復合模裝配圖如圖圖 11 裝配圖具零件該復合模的主要零部件在模具的結構設計中已經進行了仔細的設計，其余的非標準的零件可以根據需要按國標選取使用。所有零件的明細表見表表落料、拉深、成形、修邊復合模零件表件號 名稱數量材料規 格（）標 準 熱處理 1 螺釘 4 45 B/3 48 下墊板 1 70 3 修邊凸模 1 60 4 螺釘 4 B/3 48 拉深凸模 1 7058 62 螺釘 1 45 B/3 48 定位銷 2 16B/8 頂桿 3 45 3 48 壓邊圈 1 48 520 定位銷 2 16B/11 下模座 1 質 28 322 左導柱 1 20 5043 483 落料凹模 1 36058 624 卸料板 4 15 左導套 1 20 50滲碳 58 626 98號彈簧 1 6517 上模座 1
