原稿??！基于單片機的程控精密直流穩壓電源的設計【任務書+機械畢業論文+萬方查重】

資源目錄

原稿！！基于單片機的程控精密直流穩壓電源的設計【任務書+機械畢業論文+萬方查重】.rar

原稿！！基于單片機的程控精密直流穩壓電源的設計【任務書+機械畢業論文+萬方查重】

直流電源.docx---(點擊預覽)

70330795177471722_基于單片機的程控精密直流穩壓電源的設計.zip



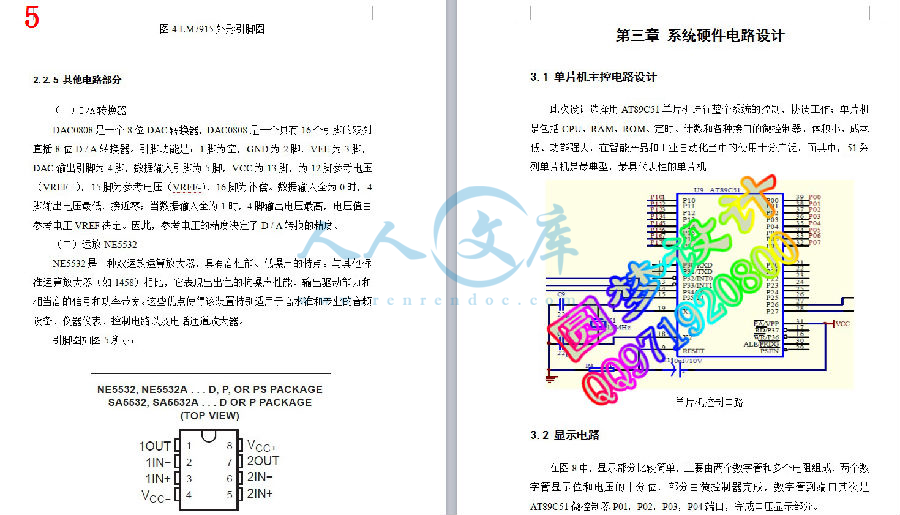

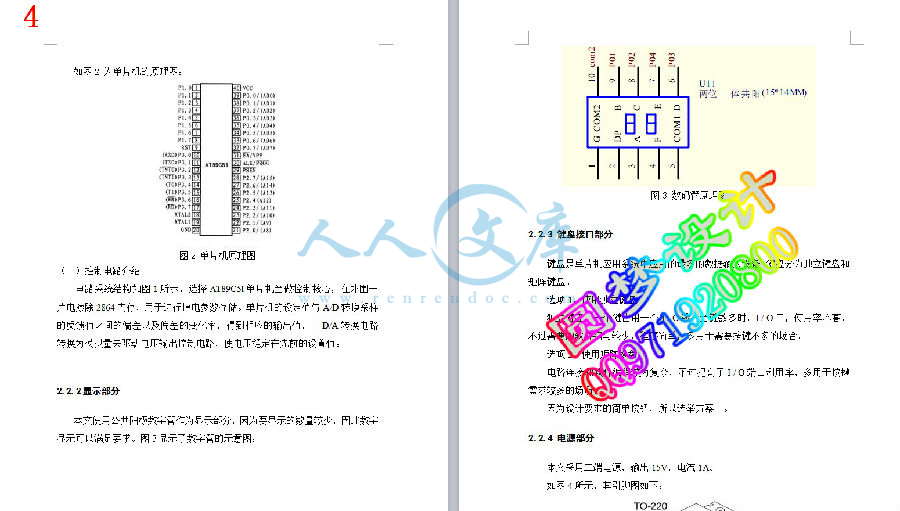

壓縮包內文檔預覽：(預覽前20頁/共29頁)

編號：6035522 類型：共享資源大?。?span id="6jiqyxf" class="font-tahoma">685.12KB 格式：RAR 上傳時間：2017-10-23 上傳人：圓夢設計Q****9208... IP屬地：湖南

80
積分

舉報

版權申訴 word格式文檔無特別注明外均可編輯修改；預覽文檔經過壓縮，下載后原文更清晰！ 立即下載

關 鍵詞：: 原稿基于單片機 程控精密直流穩壓電源設計 任務書機械畢業論文萬方

資源描述：

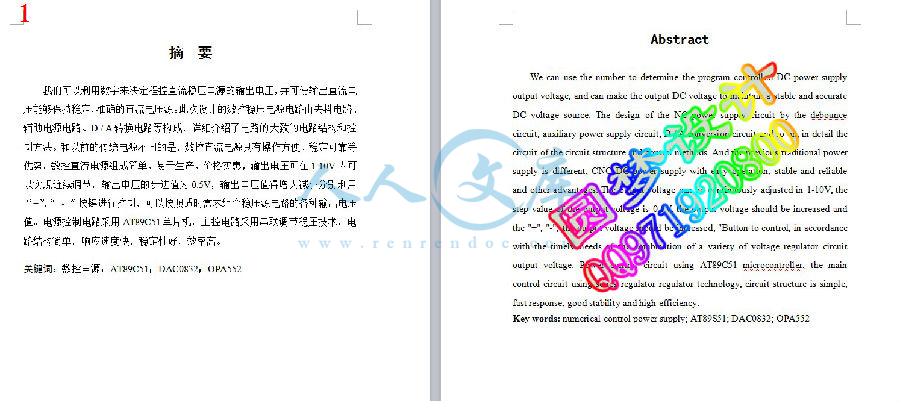

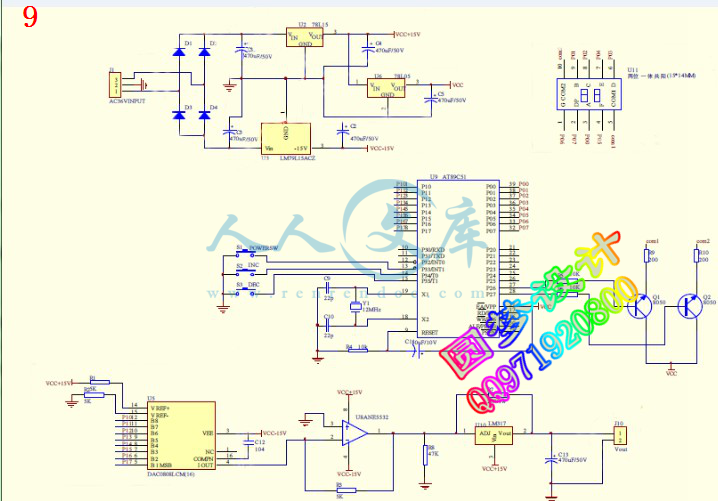

內容簡介：: 摘要我們可以利用數字來決定程控直流穩壓電源的輸出電壓，并可使輸出直流電壓能夠保持穩定，準確的直流電壓源。此次設計的數控穩壓電源電路由去抖電路、輔助電源電路、D / A 轉換電路等構成，詳細介紹了電路的大致的電路結構和控制方法。和以前的傳統電源不同的是，數控直流電源具有操作方便、穩定可靠等優勢。數控直流電源組成簡單、易于生產、價格實惠，輸出電壓可在1-10V 內可以實現連續調節，輸出電壓的步進值為 0.5V，輸出電壓值得增大減小分別利用“+ ”， “ - ”按鍵進行控制，可以按照適時需求組合穩壓源電路的各種輸出電壓值。電源控制電路采用 AT89C51 單片機，主控電路采用串聯調節穩壓技術，電路結構簡單，響應速度快，穩定性好，效率高。關鍵詞：數控電源；AT89C51；DAC0832；OPA552AbstractWe can use the number to determine the program-controlled DC power supply output voltage, and can make the output DC voltage to maintain a stable and accurate DC voltage source. The design of the NC power supply circuit by the debounce circuit, auxiliary power supply circuit, D / A conversion circuit and so on, in detail the circuit of the circuit structure and control methods. And the previous traditional power supply is different, CNC DC power supply with easy operation, stable and reliable and other advantages. The output voltage can be continuously adjusted in 1-10V, the step value of the output voltage is 0.5V, the output voltage should be increased and the +, -, the output voltage should be increased, Button to control, in accordance with the timely needs of the combination of a variety of voltage regulator circuit output voltage. Power control circuit using AT89C51 microcontroller, the main control circuit using series regulator regulator technology, circuit structure is simple, fast response, good stability and high efficiency.Key words: numerical control power supply; AT89S51; DAC0832; OPA552目錄摘要 .1Abstract.2第一章緒論 .31.1 數控直流穩壓電源的產生背景 .31.2 直流穩壓電源發展現狀 .41.2.1 智能化 .41.2.2 數字化 .41.2.3 模塊化 .51.2.4 綠色化 .51.3 國內外發展現狀 .51.4 系統開發的意義 .61.5 系統主要功能 .71.6 系統研究方向及研究方法 .7第二章系統總體方案設計 .82.1 系統概述 .82.2 系統整體概述 .92.2.1 控制部分 .92.2.2 顯示部分 .102.2.3 鍵盤接口部分 .112.2.4 電源部分 .112.2.5 其他電路部分 .12第三章系統硬件電路設計 .133.1 單片機主控電路設計 .133.2 顯示電路 .133.3 電源電路 .143.4 系統總電路 .14第四章系統軟件設計 .154.1 主程序 .15第五章組裝與調試 .165.1 硬件電路的布線與焊接 .165.2 電路組裝和調試 .17結束語 .18參考文獻 .19致謝 .20附錄 .20第一章緒論1.1 數控直流穩壓電源的產生背景數字電源技術是電力技術中的一種特別實用的工程技術，廣泛應用于各個行業之中。電力電子技術是電能優秀的應用技術之一。當下的電源研究是結合了電氣、電子、材料、控制理論、系統集成等許多科學方面。計算機技術伴隨時代發展越來越快，通信技術也同樣如此，現代信息技術革命也極大地促進了電力電子技術向前發展，這就對要求電源技術向更高層次邁進。數控穩壓電源在人們使用的電子設備中日益被大量采用，普通電源運行時發生的錯誤可能會影響整個系統的精度。電力供應將造成許多不利后果，世界對電力產品提出了不同的要求，也確立了相關產品準確度準則條例。流向市場的產品必須滿足產品的準確度準則。數控電源從 80 年代真正發展起來，在這之后，電力電子理論系統初步建立。這些理論為后續發展提供了良好的基礎。在后期，數控電力技術發展了跨越式發展。然而很多產品依然有很多劣勢，比如：可靠性不高、控制水平不達標、分辨率較低、功率密度不大等。所以，數字電源發展的重要目標是瞄準這些劣勢不斷提高改進。單片機技術、電壓轉換模塊的產生和發展給精密數字程控式穩壓電源的開發研究帶來了很多方便之處。1990 年以后，新型轉換技術和各種程序控制理論逐漸不斷地研究進步，專用集成電路和數字信號處理裝置的開發使用已經開發出 0.05V 的數字程序控制電源，功率密度可以提高至 50W/英寸 3。數控電源的構成能夠分為三部分：器件部分、主電路部分和控制部分。當下的電力電子設備中，以前普遍使用的直流電源基本選擇電位器和頻帶開關調整電壓，而電壓表的顯示值則表示電壓值的大小。所以，電壓值調節精度較低，也無法做到直觀讀數，并且磨損可能導致電位器損壞，讀數容易產生跳變，實際使用不便。不過單片機程控?cái)?shù)字直流電源可以更好地改善這些不足之處。數控技術的發展是 51 系列 MCU 作為主要控制單元電路開發和軟開關技術等電子技術改進的主要標志。數字化應屬于重要發展方向的控制，數字電源技術也會信息技術的飛速發展而得到很好地推動。當下數控電源的研究方向，大方向是針對更準確的數控精度和分辨率以及更優良的動態性能、優質的環保表現、更高的智能化程度、更高的可靠性等展開研究的。1.2 直流穩壓電源發展現狀1.2.1 智能化當下在開發高精度、高性能、多功能的測控儀器時，大多數技術人員都會考慮選擇單片機。用單片機作為主要組成部分的測控儀器逐步取代傳統電子電路的傳統儀器，計算機技術和測量控制技術充分融合，成為了所謂的“智能測控儀器” 。智能儀表既優化了大部分傳統儀器不能處理、難以處理的疑難問題，又使整個儀器的電路簡單化了，系統的可靠性得到提高，產品的開發速度飛速提升。直流電源一方面為儀器提供電力，是儀器“電源” ，另一方本身就是儀器，所以有可能而且應該是智能的。詳細來講，智能直流電源能夠擁有如下幾種特點：操作自動化。系統完整的測量過程包含鍵盤掃描、范圍選取、開關閉合、數據采集、傳輸和處理以及顯示打印等都經過單片機的控制，可以做到測量的完全自動化實現。有自檢功能，包括自動歸零、自動故障檢測、自動狀態驗證、自動校準診斷、自動轉變量程。系統可以自動檢測站點的故障甚至故障原因。能夠進行人機對話。原來傳統的直流電源中的轉換開關在智能直流穩壓電源中采用鍵盤來取代，技術工人從鍵盤輸入相關的命令即可完成對應的測量功能。并且，智能直流電源可以從顯示屏幕上觀察儀表使用狀態、工作條件等，將測量數據處理結果及時報備給相應的技術人員，使系統運行更加方便直觀。網絡管理能力?；ヂ?lián)網技術不斷地普及和信息處理技術不斷研究進步，直流電源通過 RS232 接口實現與主機 PC 的通信，使網絡技術人員可以隨時監控電力設備的運行，技術參數；網絡技術人員可以通過網絡定時切換電源，遠程開關等功能。1.2.2 數字化普通直流電源的控制部分利用模擬信號完成設計工作。上世紀六七十年代，模擬電路基本上講是電力電子技術的基礎。然而，數字信號，數字電路的重要性變得愈發明顯，數字信號處理技術也逐步成熟，由此便顯現出極大的優勢：計算機處理控制更為方便、減小模擬信號失真程度，降低無關信號干擾（即提升抗干擾能力），易于封裝調試和遙感遙測遙控，而且容易進行自我診斷以及容錯等其他技術植入。1.2.3 模塊化模塊化電源包括功率器件的模塊化和電源單元模塊化兩種含義。模塊化的目的既可以使智能電源應用便利，又減少了整機的尺寸，更主要的地方在于取消傳統方式里面的導線連接，把寄生參數減到最小，使設備承受最低程度的電壓力，從而提高了系統可靠性。對于大功率電源，因?yàn)槠骷萘抗潭?，可以增多冗余以提升可靠性，通常選擇好幾個獨立模塊單元相并聯，然后使用電流共享技術，所有模塊一起承擔負載上的電流，一旦模塊出現故障，其他模塊然后共享負載電流。大大增加系統的可靠程度，如果存在單個模塊故障，那也無法影響整個系統的正常有序工作。1.2.4 綠色化電力供應系統的綠色包括兩種含義：一是節電功能顯著，這意味著節能的發電能力，因?yàn)榘l(fā)電是環境污染的重要原因，節能減排可以減少環境污染；二是這些電源不對或者對環境產生的污染很小，國際電工委員會（IEC）已經制定了一套的相關條例，比如說：EC555，IEC917，IECI000 等。1990 年以后，許多種有源濾波器和有源濾波器補償方案開始制定，這給 21 世紀大量生產的各種各樣的綠色節能的直流電源產品奠定了厚實的基礎。1.3 國內外發展現狀電力電子技術逐步變成一個完善而獨立的高科技技術，電源技術也包含于電力電子技術類。信息產業是電源技術的重要服務對象，因此，信息技術的發展也給了電源技術的發展更多的難題，因此也幫助電源技術加快發展，這兩者互補互助，使今天信息產業和電源行業得以蓬勃發展。到目前為止，電力已成為一個非常重要的基礎技術和產業，廣泛應用于各行業，從日常生活到最前沿的科學與電力技術的參與和支持是密不可分的，具有高密度、低電壓、高電流、高頻率、高效率等多樣化的發展趨勢。同時，包裝結構、規模也越來越接近國際標準化，滿足全球市場一體化的要求。在中國，把電力電子技術當成核心技術的電源行業，在六十年代中期出現其雛形，到了上世紀九十年代，電源行業進入了飛速發展的階段。在國家自然科學基金的引導下，或在創新意識的引導下，中國電力電子技術研究開發工作從最初的吸收消化別國先進經驗，逐漸進步到開發前沿跟蹤和有能力進行基本創新，電源行業出現了許多產品，它們在技術層面上來講相當復雜，并且具有國際先進水平，也開發出大量非常有代表性的研究成果和產品，當下國內也進行了跟蹤國際前沿研究和一些基礎研究。然而，中國電源行業根發達國家比起來，差距與劣勢還是顯而易見的，特別是在實現直流電源智能化以及網絡這兩個方向，開發人員的研究投入并不多。目前，成都電子科技大學和廣州華南理工大學在這兩個方面有較多的研究，主要使用單片機和可編程系統設備（PSD）來操作直流電源或數字化電壓單元這兩種方式進行數字控制，然而和國外一比較就會發現，達不到預想的效果并且存在很大的差距。國內廠商生產的直流電源，盡管說是朝著數字化發展的方向，然而多局限在使輸出的數字能夠數碼顯示，或者是實現多組數字預設這些淺顯的層面?？偠灾瑖鴥?nèi)直流電源技術實現智能化還需要很大程度的努力，在激烈的國際競爭中才能占有一席之地。目前在國內外電源行業，主要產品是不同種類的線性電源，比如：交直流開關電源、直直流開關電源、交流變頻電源、電解電鍍電源、高頻變頻器整流焊接電源、中頻感應加熱電源、動力電源、正弦波逆變電源、UPS、可靠高效低污染光伏逆變電源、風光互補型電源等。而普通使用者最在意的莫過于產品的性價比、品牌、使用壽命等方面。這相應的促進了國內外電源廠商往應用技術數字化，硬件結構模塊化、產品綠色智能化等方面發展。1.4 系統開發的意義伴隨時代的進步，我們的生活、工作一直都受到數字電子技術的影響。數字電子技術給我們的生活工作提供了極大的便利，深受歡迎。此次畢業設計將設計出一個數控直流電源，由直流電源、控制電路、顯示電路、數模轉換電路、電壓放大和發射極輸出等組成。具體來說，51 系列 MCU 用作整機的控制單元，由變化輸入的數字來變化輸出的電壓。輸出電壓由集成放大器放大器和發射極輸出器件的輸出變化。與傳統電源相比具有穩定，功率穩定和高輸出電壓以及數字顯示特性的使用。1.5 系統主要功能系統電壓調節范圍為 1.2V+ 10V，最大輸出電流為 500mA，具有過載和短路保護。數字顯示有 4 位，其中 1 個功能顯示，其他 3 個顯示輸出電壓和電路參數設置。鍵盤具有四個鍵，功能選擇鍵，步驟改變鍵和確認鍵。功能選擇鍵用于啟動參數設置狀態。步更改鍵用于設置參數值。確認鍵用于輸入設定值。功率設置值是以前的使用值。這時候電壓顯示值開始閃爍，說明已經進入了參數設定狀態。按 Enter 鍵進入設置狀態，按 Enter 鍵更改設置值，按 Enter 鍵進入設置值。按 Enter 鍵更改設置值。系統配有自動識別功能，不接受使用范圍的設置。1.6 系統研究方向及研究方法此次畢業設計研究的直流電源系統要求滿足智能、數字和模塊化的條件。智能化的意思是系統模塊可編程，能夠智能地操控系統。數字主要是指通過LED 數字顯示的系統輸出電壓，并能夠按下按鈕來連續步進地調節輸出電壓，實現數字化。模塊化是指系統通過各種模塊，提高系統的可靠性。畢業設計從課題開始就明確，畢業設計題目確定，通過使用四年大學專業知識和獲取參考資料來進行一系列工作的完成。對于主題的要求，我進行了如下思考，例如：要使用哪些模塊，應該如何分配模塊，如何協調這些模塊。然后對程序的可行性進行重復參考比較，最后完成設計，程序完成后，訪問與硬件電路相關的參考信息各模塊的設計，同時軟件模塊同步，通過連續測試，正確的代碼燒錄到微控制器存儲單元中，通過一次次調試系統，不斷地修改完善來改進系統。第二章系統總體方案設計2.1 系統概述數控電源是電子設備的重要組成部分，數控電源的質量與電子設備的可靠程度直接相關，電子設備故障原因有 60可能性是來自電源。因此用戶更加提高了對電源的重視程度。電子電路和電子設備上電源最基本的要求是電源輸出電壓或輸出電流穩定。查閱了不少相關資料之后，我發現顯示、控制電路是組成程控直流穩壓電源電路的核心，有以下幾種選擇：方法 1：使用模擬電路模擬電壓調節器電路用于通過多端口開關來控制輸出電壓，而所謂的顯示系統只在多文件開關旁邊，每個文件指示電壓值。隨著電子工業的發展，其不切實際的缺點使其逐漸走上歷史舞臺。方法 2：使用純數字電路純數字電路電源可以消除硬件之間的摩擦，極大地提高了直流穩壓電源的使用壽命，它的輸出電壓不會由于時間的延長而出現誤差。但是它的電路更復雜，制作困難，因?yàn)殡娐返膹?fù)雜性會帶來很多問題。方法 3：采用單片機方法單片機數字電源的使用是數字電路和單片機的良好組合，既可以實現數字電路的各項功能，又可以最大程度上簡化復雜的純數字電路。選用單片機之后，還能夠編寫軟件對其進行保護，通過編寫軟件也可以方便地?cái)U(kuò)展其他功能。通過多方面的考慮和實用性、準確性、單片機處理能力等，使用基于單片機控制的直流穩壓電源的優勢在于：低功耗、高性能、抗干擾能力強，因此我們選擇了第三個方法。系統整體框圖如下圖 1 系統整體框圖2.2 系統整體概述系統整體框圖如圖 1 所示。圖中的各個模塊均通過單片機來進行協調工作。2.2.1 控制部分（一）單片機介紹：AT89C51 的主要特點：兼容 MCS-514K 字節的可編程閃存使用壽命：1000 次寫入/擦除周期數據保留時間：10 年全靜態操作：0Hz-24Hz三級程序存儲鎖128 * 8 位內部 RAM32 個可編程 I / O 線兩個 16 位定時器/計數器5 個中斷源可編程串行通道低功耗空閑和掉電模式片上振蕩器和時鐘電路如圖 2 為單片機的原理圖：圖 2 單片機原理圖（二）控制電路介紹電路系統結構如圖 1 所示，選擇 AT89C5l 單片機當做控制核心，在外圍一片電擦除 2864 內存，用于進行掉電參數存儲。單片機的設定值與 A/D 轉換采樣的反饋值之間的偏差以及偏差的變化率，得到相應的輸出值，由 D/A 轉換電路轉換為模擬量去驅動電壓輸出控制電路，使電壓穩定在先前的設置值。2.2.2 顯示部分本文使用公共陽極數字管作為顯示部分，因?yàn)橐@示的數量較少，因此數字顯示可以滿足要求。圖 3 顯示了數字管的示意圖：圖 3 數碼管原理圖2.2.3 鍵盤接口部分鍵盤是單片機應用系統中應用的最多的數據輸入設備。鍵盤分為獨立鍵盤和矩陣鍵盤。選項 1，使用獨立鍵盤獨立鍵盤，一個鍵占用一個 I / O 線，當鍵數多時，I / O 口，使用率不高，不過需要的軟件編寫較少，程序簡單，多用于需要按鍵不多的場合。選項 2，使用矩陣鍵盤電路連接和軟件編程較為復雜，不過提高了 I / O 端口利用率，多用于按鍵需求較多的場所。因?yàn)樵O(shè)計要求的簡單按鈕，所以選舉方案一。2.2.4 電源部分本文采用三端電源，輸出 15V，電流 1A。如圖 4 所示，其引腳圖如下：圖 4 LM7915 外形引腳圖2.2.5 其他電路部分（一）D/A 轉換器DAC0808 是一個 8 位 DAC 轉換器，DAC0808 是一個具有 16 個引腳的雙列直插 8 位 D / A 轉換器。引腳功能是：1 腳為空， GND 為 2 腳，VEE 為 3 腳，DAC 輸出引腳為 4 腳，數據輸入引腳為 5 腳，VCC 為 13 腳，為 12 腳參考電壓（VREF +），15 腳為參考電壓（VREF-），16 腳為補償。數據輸入全為 0 時，4 腳輸出電壓最低，接近零；當數據輸入全為 1 時，4 腳輸出電壓最高，電壓值由參考電壓 VREF 決定。因此，參考電壓的精度決定了 D / A 轉換的精度。（二）運放 NE5532NE5532 是一種雙運放運算放大器，具有高性能、低噪聲的特點。與其他標準運算放大器（如 1458）相比，它表現出出色的抗噪聲性能、輸出驅動能力和相當高的信號和功率帶寬。這些優點使得該裝置特別適用于高水準和專業的音頻設備、儀器儀表、控制電路以及電話通道放大器。引腳圖如圖 5 所示：圖 5 NE5532 引腳圖第三章系統硬件電路設計3.1 單片機主控電路設計此次設計選擇用 AT89C51 單片機進行整個系統的控制，協調工作；單片機是包括 CPU、RAM 、ROM、定時、計數和各種接口的微控制器。體積小、成本低、功能強大，在智能產品和工業自動化當中的使用十分廣泛。而其中，51系列單片機是最典型，最具代表性的單片機。單片機控制電路3.2 顯示電路在圖 8 中，顯示部分比較簡單，主要由兩個數字管和多個電阻組成，兩個數字管顯示位和電壓的十分位，部分由微控制器完成，數字管到端口其次是AT89C51 微控制器 P01， P02，P03，P04 端口，完成電壓顯示部分。圖 8 顯示部分3.3 電源電路這部分主要由三端穩壓器 LM7815，LM7915，LM7805 和多個電容器、二極管組件、220V 電源經 220V / 36V 變壓器變壓后變?yōu)殡p 15V 交流電壓，三端穩壓器 LM7815 和 LM7915 獲得+15 V，然后通過 LM7805 獲得+5 V 電壓。圖 7 穩壓電源圖3.4 系統總電路該系統采用 AT89C51，具有 D/A 轉換器 DAC0808 和三端穩壓器模塊，完成電壓可以連續調節的功能（精度：0.1V） ?？梢詮?LED 數碼管讀得電壓值，直觀、可靠、實用，電路結構簡單。數字控制部分帶“+” 、 “-”鍵控制可逆二進制計數器，二進制計數器輸入輸出到 D/A 轉換器，D/A 轉換器變?yōu)橄鄳?yīng)的電壓，放大后的電壓達到適當?shù)碾妷褐?，來決定穩壓電源的輸出。系統的總體設計部分如圖 6 所示：圖 6 系統硬件總設計第四章系統軟件設計4.1 主程序該電路選擇 51 系列單片機用作整體控制單元，由變化輸入數字從而變化輸出電壓值，然后讓輸出功率管的基極電壓產生改變，這樣可以不直接改變輸出電壓值。要讓系統可以檢測到真是的輸出電壓值，可以利用 ADC0809 完成模數轉換，間接利用單片機進行實時電壓采樣，之后再進行數據處理和顯示。使用軟件來解決數據預設和當前步進控制，系統硬件更簡潔，易于實現系統的各種功能。以直流電源為核心，選擇 AT89C51 單片機作為主控制器，由鍵盤設定直流電源的輸出電壓，將步進電平設置為 0.1V，并通過數字顯示實際的輸出電壓和電壓設置。使用微控制器控制的輸出數字信號，由 D/A 轉換器（DA0832）輸出模擬量，然后通過運放隔離放大，控制基極的輸出功率，伴隨功率管基極電流的改變，輸出不同電壓，單片機系統還考慮到恒壓源的實時監控，通過電流/電壓轉換的輸出電壓，通過 A / D 轉換芯片，將實時模擬量變成數據量，由單片機完成分析處理，利用數據形式反饋環節來讓電壓更穩定，從而完成穩壓電壓源的設計。第五章組裝與調試5.1 硬件電路的布線與焊接電路圖我們在 PROTEL 中有 PCB 原理圖，我們在熱敏紙上打印原理圖，然后用高溫覆蓋銅板，以產生清晰的電路布局。由于打印或人為原因可能會打破結果，所以我們必須認真檢查，如出現虛線我們可以畫，使骨折再次聯系在一起。為了使這些油墨能夠被覆蓋在 CCL 中，我們最好將 CCL 放在壓花機上兩次。部件焊接：接部件必須具有良好的可焊性。并非所有金屬都具有良好的可焊性。焊接，高溫容易讓焊件的表層生成氧化膜，影響焊料的焊接性。要使焊件的可焊性得到提高，一般使用表層鍍錫、銀等方法來阻止焊件表層氧化。要讓焊件與焊料良好接觸，必須保證焊件的表面清潔，焊接前，務必將焊件表層的氧化膜清除，不然則不能確保焊接質量。用適當?shù)闹竸?。不同的焊接過程應使用不同的焊劑。在電子電路板等精密電子產品的焊接中，要讓護板焊接可靠穩定，一般使用松香作為助焊劑。通常利用酒精把松香溶解成松香水使用。將焊機加熱到合適的溫度。重要的是要強調，不僅焊料被加熱熔化，而且焊件應加熱到焊料熔化的溫度。5.2 電路組裝和調試實際電路圖進行電路的組裝時，遇到了不少的問題，其中最主要的是設計時沒有考慮全面，由于芯片分布的不合理，導致了很多“特長線” 。既影響了排線布線速度，又對后續調試也帶來了許多本不必要的麻煩。當時已經有很多接線了，不能再重新開始，一次又一次的，終于動了一個芯片，問題得到了很大的改善。二是布線，因?yàn)橐蟛辉试S橫穿，橫橫垂直，所以在保證連接通暢的情況下，布線也要花個不小的心思。進行電路調試時，第一輪用萬用表歐姆檔測試，遇到實驗板有一個千斤頂不合理的情況，導致芯片無法正常工作。與其他方法相比，我選擇了明確連接的線，因?yàn)樗逦?，更容易?shí)現。對于高電阻絲只能更換。第二輪電源后，使用萬用表電壓文件來測試單元電路的狀態。如：每級三相穩壓器輸出的電壓是不是穩定電壓，而且要和需要的電壓相接近，按照測試得出的結果對電路進行一些改善與優化，最終達成設計的目的。電路調試過程遇到的問題和解決方案：1、更多的電路線路，容易出現短路現象，數字顯示由于短路顯示不正常，線路完成后正常顯示。2、在放大器輸入 10K 串聯電阻時，在輸入和輸出端加上 100K 反饋電位器，調節電位器使輸出電壓和顯示值相同。3、生產和測試-24V 電源，因?yàn)闆]有嚴重參考整流器連接和 7924 芯片數據，有整流電容器突發。4、數字顯示問題，檢查電路發現焊接后，重新焊接后正常顯示。5、反復調整電路，使其符合設計要求。結束語課程設計過程集成了數字電路，模擬電路，單片機，C 語言編程的微控制器，大學學習知識在整合中發揮了非常好的作用，而且還應用于 Keil 軟件和ISIS Profressional 軟件仿真，仿真結果也更準確，但物理卻沒有完全實現功能。這個認識自己的知識過程太小了，也許自己生產的產品太少了，對某些芯片的理解很少，在未來的實踐中必須加上這個理論知識和實踐能力。而且也認識到理論和實踐的區別，通過實際生產可以更好地了解一些模塊電路和芯片功能，特別是在檢查電路時，使其對電路有更好的了解。在寫論文的同時，也讓自己意識到一切都要認真對待，規范化，嚴謹化。參考文獻（二）參考文獻1曹建樹，代峰燕，俞建榮，李明利. 應用型工科院校單片機課程教學改革與實踐J. 實驗室研究與探索，2012，(03):129-132.2王海燕，楊艷華. Proteus 和 Keil 軟件在單片機實驗教學中的應用J. 實驗室研究與探索，2012，(05):88-91.3趙焱. 電渣爐單片機控制系統研究與設計D.吉林大學，2004.4周凱汀，鄭力新. AT89C51 單片機數控多路直流穩壓電源J. 華僑大學學報(自然科學版)，2001，(04):371-375.5楊忠亮. 直流電源系統綜述J. 供用電，2015，(02):14-18.6梁計鋒，尤國強，劉瑞妮，馮曉鋒. 基于單片機的大功率直流電源的設計J.電子制作，2015，(03):6-7.7楊蕊. 基于單片機的數控直流電源的設計J. 信息通信，2015，(10):257-258.8趙書強. 基于單片機實現直流電源系統的自動調壓技術J. 變頻器世界，2010，(01):58-60.9門虎，丁慎花，廖衛紅. 直流電源監測系統的設計J. 自動化應用，2014，(03):36-38.10周貽春. 單片機數控直流穩壓電源的設計J. 實驗科學與技術，2008，(04):54-56.11陳寧. 基于單片機的高品質直流電源J. 電子產品世界，2005，(02):65-66.12Chun-xia Liu，Li-qun Liu. VSCs-HVDC may improve the Electrical Grid Architecture in future worldJ. Renewable and Sustainable Energy Reviews，2016，:.13Bharat Arambhadiya，Harshita Raj，R.L. Tanna，Praveenlal Edappala，Rachana Rajpal，Joydeep Ghosh，P.K. Chattopadhyay，M.B. Kalal. Automation of Aditya Tokamak Plasma Position Control DC Power SupplyJ. Fusion Engineering and Design，2016，:.14Shihka Singh，Bhim Singh，G. Bhuvaneswari，Vashist Bist. Power Quality Improvement in Bridgeless AcDc Converter Based Multi-output Switched Mode Power SupplyJ. International Journal of Emerging Electric Power Systems，2014，15(6):.15趙曉俊，張秀增，趙洪剛，劉鉞，鄒本霞. 直流電源校準方法研究J. 電測與儀表，2013，(S1):34-36+46.致謝本文在老師的指導下完成，在設計的場合，首先對我的導師表示衷心的感謝，還要等幾位高手表達我的真誠感謝，他們在畢業設計過程中我給了我很多幫助，如原理圖設計，電路仿真，PCB 設計，紙張準備等方面。在畢業的整個過程中，幾個知識，創新思維，慎重的邏輯推理，認真的工作態度給我留下了深刻的印象，將在我的人生路上有深遠的影響，值得我一生學習生活。我也要感謝你的領導和電子部門。感謝您對我的畢業項目的這項研究給予了很多幫助，使我的設計理念能夠明了流暢。最后，老師仔細閱讀我的設計論文表達了感激之情，期待給予批評。附錄#include /通用 52 單片機頭文件#define uchar unsigned char sbit RESET=P33； /DA 轉換數值復位端口位定義sbit keyup=P34； /步進加端口位定義sbit keydown=P35； /步進減端口位定義sbit LEDwei1=P27； /低位數碼管位選sbit LEDwei2=P26； /高位數碼管位選#define duan P0 /段選宏定義 void delay(int)； /延時函數聲明void display(uchar)； /顯示函數聲明uchar code LEDcode=0xc0， 0xf9，0xa4，0xb0，0x99，0x92，0x82，0xF8，0x80，0x90，0x8e； /共陽數碼管0-9 和 F（為段選所用）uchar code byte= 0x00，0x02，0x04，0x06，0x08，0x0a，0x0c，0x0e，0x10，0x12，0x14，0x16，0x18，0x1a，0x1c，0x1e，0x20，0x22，0x24，0x26，0x28，0x2a，0x2c，0x2e，0x30，0x32，0x34，0x36，0x38，0x3a，0x3c，0x3e，0x40，0x42，0x44，0x46，0x48，0x4a，0x4c，0x4e，0x50，0x52，0x54，0x56，0x58，0x5a，0x5c，0x5e，0x60，0x62，0x64，0x66，0x68，0x6a，0x6c，0x6e，0x70，0x72，0x74，0x76，0x78，0x7a，0x7c，0x7e，0x80，0x82，0x84，0x86，0x88，0x8a，0x8c，0x8e，0x90，0x92，0x94，0x96，0x98，0x9a，0x9c，0x9e，0xa0，0xa2，0xa4 ，0xa6，0xa8，0xaa ，0xac ，0xae，0xb0，0xb
