泡沫滅火系統施工工藝

1、泡沫滅火系統施工 工藝一、泡沫滅火系統施工工藝1、施工依據：(1)、設計施工圖紙、技術文件；(2)、容器工程質量檢驗評定標準；(3)、壓縮機、風機、泵安裝工程施工及驗收規范；(4)、工業金屬管道工程施工及驗收規范；(5)、現場設備、工業管道焊接工程施工及驗收規范；(6)、采暖與衛生工程施工及驗收規范。2、泡沫液儲罐的安裝(1)、泡沫液儲罐的安裝位置和高度應符合設計要求，當設計無 規定時，泡沫液儲罐四周應留有寬度不小于 0.7m的通道，泡沫液儲罐頂部至樓板或梁底的距 離不得小于1.0m。消防泵房主要通道的寬度，應大于泡沫液儲罐外 形的最小尺寸。(2)、常壓泡沫液儲罐的安裝方式應符合設計要求，當設

2、計無 規定時，應根據常壓泡沫液儲罐的形狀按立式或臥式安裝在支架或 支座上，支架應與基礎固定。(3)、壓力泡沫液儲罐的支架應與基礎固定，安裝時不宜拆卸或 損壞其儲罐上的配管和附件。(4)、壓力泡沫液儲罐安裝在室外時，應根據環境條件設置防曬、防雨、防凍設施。3、泡沫比例混合器的安裝(1)、泡沫比例混合器安裝時，液流方向應與標注的方向一致。(2)、環泵式泡沫比例混合器的安裝應符合下列規定：A、環泵式泡沫比例混合器的安裝坐標及標高的允許偏差為土10mm;B環泵式泡沫比例混合器的連接管道及附件的安裝必須嚴密；G備用的環泵式泡沫比例混合器應并聯安裝在系統上。(3)、帶壓力儲罐的壓力式泡沫比例混合器應整體安

3、裝，并應與基礎牢固固定。(4)、壓力式泡沫比例混合器應安裝在壓力水的水干管道上，泡沫液的進口管道應與壓力水的水平管道垂直，其長度不宜小于1.Om;壓力表與壓力式泡沫比例混合器的進口處的距離不宜大于O.3m。(5)、平衡壓力式泡沫比例混合器應整體垂直安裝在壓力水的水平管道上；壓力表應分別安裝在水和泡沫液進口的水平管道上，并與平衡壓力式泡沫比例混合器進口處的距離不宜大于 O. 3m。(6)、管線式、負壓式泡沫比例混合器應安裝在壓力水的水平管道上，吸液口與泡沫液儲罐或泡沫液桶最低液面的距離不得大于1.Om。4、泡沫發生裝置的安裝(1)、低倍數泡沫產生器的安裝應符合下列規定：A、液上噴射的橫式泡沫產生

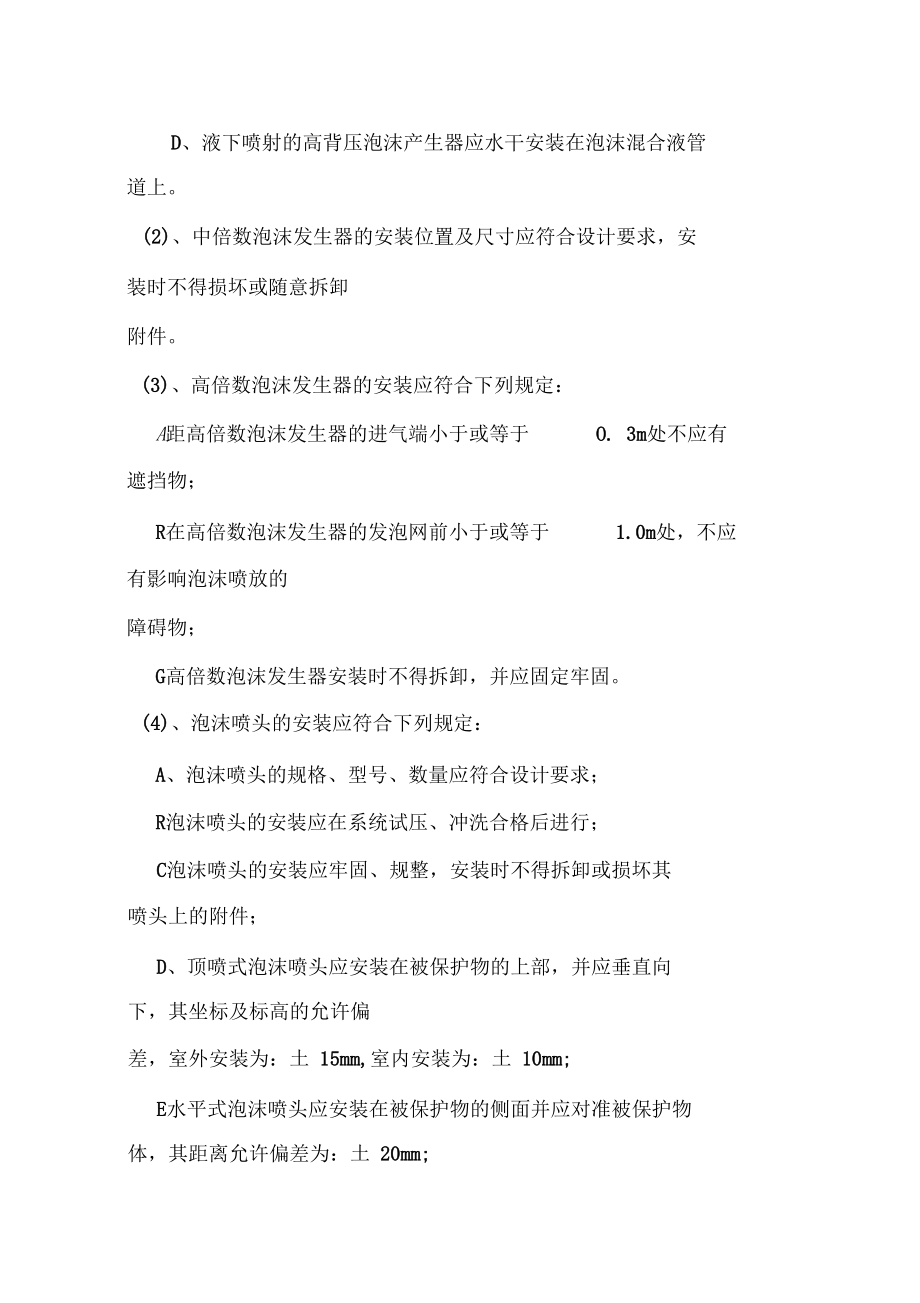

4、器應水平安裝在固定頂儲罐罐壁 頂部或外浮頂儲罐罐壁頂端的泡沫導流罩上；B液上噴射的立式泡沫產生器應垂直安裝在固定頂儲罐罐壁頂部 或外浮頂儲罐罐壁頂端的泡沫導流罩上；C水溶性液體儲罐內泡沫溜梢的安裝應沿罐壁內側螺旋下降到 距罐底l.Om1.5m處，溜梢與罐底平面夾角宜為 30度。；泡沫降落 梢應垂直安裝，其垂直度允許偏差不應大于10mm,坐標及標高的允許偏差為士 5mm;D、液下噴射的高背壓泡沫產生器應水干安裝在泡沫混合液管 道上。(2)、中倍數泡沫發生器的安裝位置及尺寸應符合設計要求，安 裝時不得損壞或隨意拆卸附件。(3)、高倍數泡沫發生器的安裝應符合下列規定：A距高倍數泡沫發生器的進氣端小于

5、或等于O. 3m處不應有遮擋物；R在高倍數泡沫發生器的發泡網前小于或等于1.0m處，不應有影響泡沫噴放的障礙物；G高倍數泡沫發生器安裝時不得拆卸，并應固定牢固。(4)、泡沫噴頭的安裝應符合下列規定：A、泡沫噴頭的規格、型號、數量應符合設計要求；R泡沫噴頭的安裝應在系統試壓、沖洗合格后進行；C泡沫噴頭的安裝應牢固、規整，安裝時不得拆卸或損壞其 噴頭上的附件；D、頂噴式泡沫噴頭應安裝在被保護物的上部，并應垂直向 下，其坐標及標高的允許偏差，室外安裝為：土 15mm,室內安裝為：土 10mm;E水平式泡沫噴頭應安裝在被保護物的側面并應對準被保護物 體，其距離允許偏差為：土 20mm;F、彈射式泡沫噴頭應安裝在被保護物的下方，并應在地面以 下；在未噴射泡沫時，其頂部應低于地面 10mm-15mmo(5)、固定式泡沫炮的安裝應符合下列規定：A、固定式泡沫炮的立管應垂直安裝，炮口應朝向防護區；R安裝在炮塔或支架上的固定式泡沫炮應牢固；C電動泡沫炮的控制設備、電源線、控制線的規格、型號及 設置位置、敷設方式、接線等應符合設計要求。5、固定式消防泵組的安裝
