1、精選優質文檔-傾情為你奉上電廠設備命名原則設備命名、編號1.1設備命名及編號原則為便于生產管理，統一稱謂，防止混亂，特規定電站設備的命名與編號原則如下。1.1.1發電設備1、發電設備的命名，除了表述其在系統中的隸屬關系外，主要以其所起作用做為命名根據。3、發電設備的編號，凡有流程關系的，按流程方向依次編號；無流程關系的按其實際安裝位置一般由東向西，由南向北依次編號(化學設備由西向東，由北向南編號)。4、主設備按自然順序編號，鍋爐、汽輪機、發電機、主變壓器分別編為#1、#2。5、主要輔助設備，若每臺主機僅設一臺的，其編號與主機相對應。如：除氧器、自然通風冷卻塔、廠用高壓變壓器及廠用低壓變壓器分別

2、編為#1、#2。6、主設備的附屬設備，隨主機編號。其全名稱由三部分組成：第一部分為主要設備名稱，第二部分為附屬設備名稱，第三部分為該設備編號。若一臺主要設備僅有一臺某種附屬設備，則該設備名稱的第三部分省略：如#2機盤車；若有數臺同一職能的設備，則這些設備的名稱的第三部分按甲、乙、丙、丁依次編號：如#1爐引風機乙；若同一職能的附屬設備超過四臺時，則可按自然順序依次編號：如主變風扇、爐吹灰器等。7、公用設備有數臺時，由1號起始按自然順序編號，以防重復混淆。8、輸煤皮帶按前進方向由1號起始順序編號(地下皮帶定為0號)。廠區以煤場為中心外側為甲、內側為乙。9、閥門根據其在系統中的地位命名，同一職能的兩

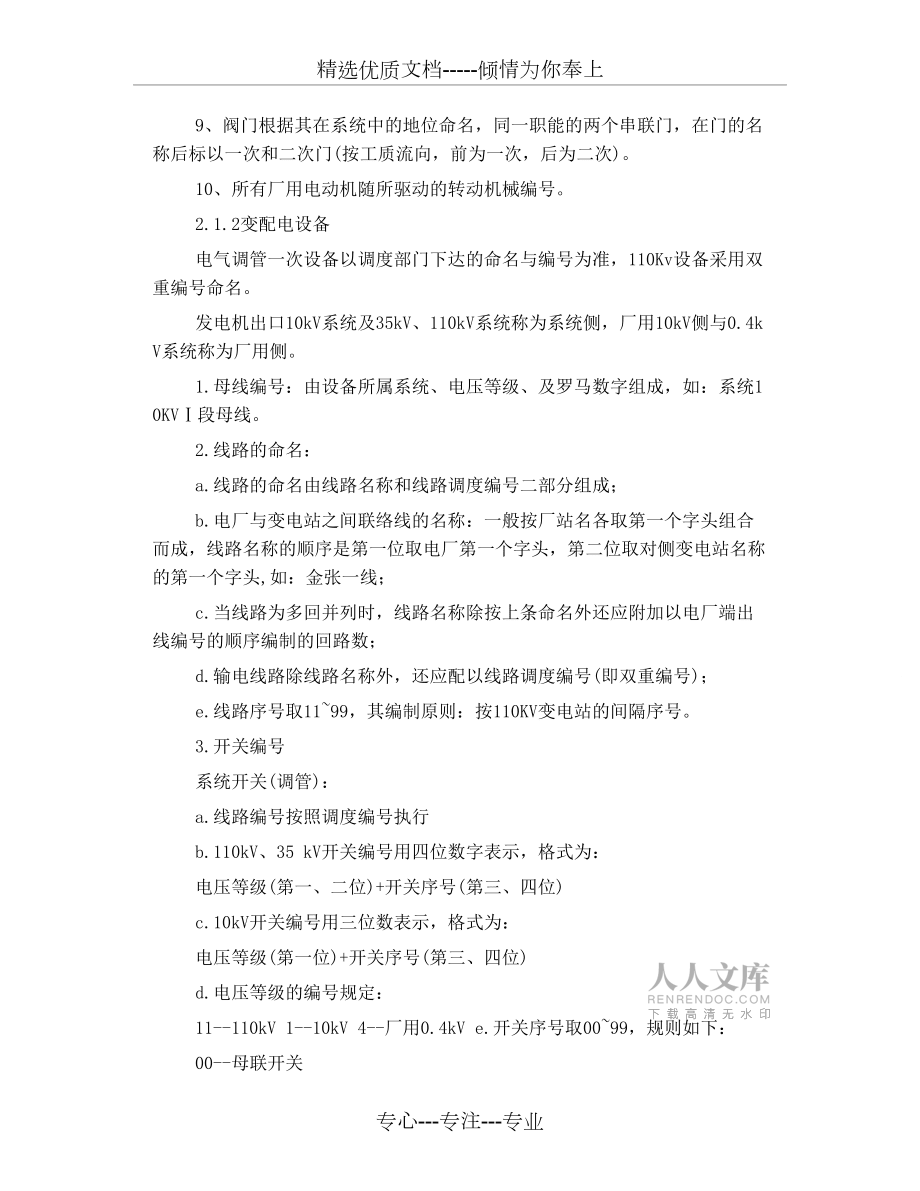

3、個串聯門，在門的名稱后標以一次和二次門(按工質流向，前為一次，后為二次)。10、所有廠用電動機隨所驅動的轉動機械編號。2.1.2變配電設備電氣調管一次設備以調度部門下達的命名與編號為準，110Kv設備采用雙重編號命名。發電機出口10kV系統及35kV、110kV系統稱為系統側，廠用10kV側與0.4kV系統稱為廠用側。1.母線編號：由設備所屬系統、電壓等級、及羅馬數字組成，如：系統10KV段母線。2.線路的命名：a.線路的命名由線路名稱和線路調度編號二部分組成；b.電廠與變電站之間聯絡線的名稱：一般按廠站名各取第一個字頭組合而成，線路名稱的順序是第一位取電廠第一個字頭，第二位取對側變電站名稱的

4、第一個字頭,如：金張一線；c.當線路為多回并列時，線路名稱除按上條命名外還應附加以電廠端出線編號的順序編制的回路數；d.輸電線路除線路名稱外，還應配以線路調度編號(即雙重編號)；e.線路序號取1199，其編制原則：按110KV變電站的間隔序號。3.開關編號系統開關(調管)：a.線路編號按照調度編號執行b.110kV、35 kV開關編號用四位數字表示，格式為：電壓等級(第一、二位)+開關序號(第三、四位)c.10kV開關編號用三位數表示，格式為：電壓等級(第一位)+開關序號(第三、四位)d.電壓等級的編號規定：11-110kV 1-10kV 4-廠用0.4kV e.開關序號取0099，規則如下：

5、00-母聯開關0109為發電機、變壓器開關(對應于發電機、變壓器編號)f.若發電機出口開關、刀閘按上述原則編號后與變壓器低壓開關或廠用系統設備重號時，可按容量法編制，格式為：容量(第一、二位)+設備序號(第三、四位)g.當發電廠、變電站同一電壓等級下有三條以上主母線時，母聯開關編號規定為：10kV以下電壓等級母聯開關編號為三位，格式：一側母線編號(第一位)+電壓等級(第二位)+另一側母線編號(第三位)；填寫母線編號的原則一般是大號在前小號在后。10kV系統母線所屬廠內自用電設備開關編號a.10kV化工電源開關編號格式：電壓等級(第一位)+"H"(第二位)+設備序號(第三位)

6、b.10kV廠用電抗器電源側開關編號格式：電壓等級(第一位)+"K"(第二位)+設備序號(第三位)(4.3)10kV廠用母線所屬開關工作電源開關編號格式：a.10kV廠用母線工作電源開關編號電壓等級(第一位)+C(第二位)+所屬母線序號(第三位)b.10kV廠用母線備用電源開關編號："0"(第一位)+電壓等級(第二位)+所屬母線序號(第三位)c.廠低變高壓側開關編號格式：電壓等級(第一位)+"D"(第二位)+所屬設備序號d.化水變高壓側開關電壓等級(第一位)+"S"(第二位)+設備序號e.綜合泵房變高壓側開關電壓等

7、級(第一位)+"Z"(第二位)+設備序號0.4kV廠用系統電源開關編號：工作電源開關電壓等級(第一位)+"C"+所屬母線序號(第三位)備用電源開關電壓等級(第一位)+"0"+所屬母線序號(第三位)4.刀閘編號a.刀閘編號一般由五位數字組成，前四位為所屬開關編號，第五位根據其所在位置確定b.母線側刀閘由所屬開關編號和母線號組成c.線路出線側刀閘、主變壓器的主變側刀閘及發電機出口刀閘，用開關編號和"6"組成。d.避雷器和電壓互感器刀閘由五位數字組成，格式為：電壓等級(第一、二位)+相應母線號(第三位)+避雷器號&quo

8、t;8"(第四位)+電壓互感器號"9"(第五位)e.當避雷器與電壓互感器共用一付刀閘時，其第四、第五位取"89"，即XXX89；僅有避雷器時，其第四、第五位取"88"，即XXX88；僅有電壓互感器時，其第四、第五位取"99"，即XXX99。f.10kV廠用系統刀閘不另外編號，用下述格式表示：所屬開關編號+"刀閘"5.接地刀閘編號a.接地刀閘編號由相應開關編號、地刀閘所在位置及"7"，共六位數組成(10kV及以下為五位)b.線路接地刀閘編號格式位：所屬開關編號(第一四位)+"67"(第五、六位)c.開關線路側接地刀閘編號格式位：所屬開關編號(第一四位)+"77"(第五、六位)d.開關母線側接地刀閘編號格式位：所屬開關編號+所在母線編號(第五位)+"7"(第六位)e.母線接地刀閘編號由五位數組成，格式為：電壓等級(第一、二位)+母線編號(第三位)+同一母線上接地刀閘組別(第四位)+"7"(第五位)f.主變壓器中性點接地刀閘為單相刀閘，編號由五位數組成，格式為："0"(第一位)+電壓等級(第二、三位)+主變壓器編號(第四位)+"7"
