門型架施工方案

1、門型架施工方案一、編制依據1、廣東省建設工程高支撐模板系統施工安全管理辦法。2、建筑施工安全檢查標準JGJ59-99 。3、建筑工程荷載規范 。4、施工組織總設計 。5、建筑施工扣件式鋼管腳手架安全技術規范JGJ130 2001 、 J84 2001 。6、建筑施工高處作業安全技術規范。二、工程概況本工程，宿舍 A 建筑面積2，地上 7層，宿舍 A 建筑總高 24.53米， ( 自 0.00035118m至屋面女兒墻頂 ) ，室內地面0.000 相當于絕對標高 +4.75m，室內外高差0.30m；工程結構形式為現澆鋼筋混凝土框架結構，建筑物抗震設防烈度為7 度，框架抗震等級為三級； 工程基礎為

2、鋼筋混凝土承臺基礎，承臺基礎下采用預應力高強鋼筋砼管樁樁基，樁頂端進入承臺內 100mm；承臺頂面相對標高為-8.0m ，部分承臺面相對標高分別為-1.7m ，承臺厚度為1300mm、1450mm、900mm，基礎墊層砼強度等級為C15，基礎承臺砼強度等級為C25，上部結構一層、二層柱砼的強度等級為C30，梁板為C25，三層向上柱為 C25，梁板為 C20；其上部框架柱截面尺寸為 600*650 、600*700 、500*550 、 600*800 、 550*700 。三、模板體系設計1）樓板：面板模板規格為18380*915*18 ，面板下排兩層木方，上層木方間距400mm，下層木方間距

3、為1219mm （即架寬）。2）梁：梁底板和梁側板用整塊18mm 厚的夾板制成，梁旁外側設壓腳板梁側板木楞及斜撐為 500mm，300*700 截面以內（含 400*700 ，按砼量分以內或以外） 梁的上排木枋間距300mm，下排木枋間距同架寬； 300*700 截面以外梁的上排木枋間距 150mm，下排木枋間距為二分之一架寬。3）支撐體系：樓板：門架間距為900mm ，采用兩層或三層架組合疊放（架尺寸為1219mm*1930mm ，頂托和底托高度為450mm）。梁：門架間距為900mm，采用兩或三層組合層架疊放，上下設置相應的頂托和底托。連結：門架（或鋼管）之間一律用斜拉桿連接，門架支撐上、

4、中、下設三道 48 鋼管水3平拉桿，應縱橫雙向布置。四、施工方法（一）模板安裝1、門式架模板系統的安裝先沿主梁開始排門架，離柱邊200mm 排第一只架，縱向每間距900mm 放一只架，并拉上斜拉桿，排至梁的另一邊的支承柱時，若排架至柱的距離大于400mm 時，將最后幾排門架排距由 910mm 調整為 600mm，使最后一排排距符合要求。底托、底層架鋪設后，再設上層架，然后加頂托。樓板底門架間距為900*1800 。門式腳手架支撐體系要求在底部上300mm 位置用方向扣扣一道 48 鋼管掃地拉桿， 縱橫各一道，以保證整體性及穩定性。在頂層部下10 厘米縱橫各扣一道 48 鋼管拉桿。若門架有少許左

5、右錯位，不成直線，錯位處要用木楔子塞住，并用 5 鋼絲索索緊。在底層架橫桿中內處扣一道通長拉桿， 故整個支撐高度范圍內有三道水平拉桿；水平拉桿要通長設置， 縱橫方向均設， 交接處用鋼管扣扣住，在端部要頂?shù)街Ｔ趹冶鄣哪０弩w系處要作加固處理，在內、外兩側拉 45交叉剪刀撐，沿字母軸方向每隔3m設一排角度不大于 45的剪力撐，剪刀撐底部到地。 另沿梁位的方向， 水平拉桿既要頂柱又要抱住。 搭設上層門架時使用有梯施工平臺。交叉剪刀撐與地面的牽連點設置在柱與柱之間。大致調整高度到預定平水， 在頂托上放木枋， 第一層枋沿梁軸方向， 第二層枋垂直梁軸方向，間距根據梁尺寸而定。 然后調整頂托高度， 使梁底板

6、調至預定高度， 鋪梁底板， 固定梁底板，梁底板裝好后再裝梁側板和樓面模板。2、鋼管模板系統的安裝鋼管模板系統的安裝與門式架模板系統的安裝基本相同， 先排主梁鋼管架， 然后排次梁及板的鋼管架，用上下托調節好高度后，按上、中、下平均進行三道鋼管連結，最后安放木枋及安裝梁側板和樓面模板。（二）模板拆除根據砼七天及二十八天抗壓試件試驗報告，當模板達到拆除模板強度要求后，必須由現場監理及施工員同意后，再拆除模板；對板及梁部分，拆模強度要達到設計強度的75%；對懸挑 2m 以上，跨度大于 8 米的梁，拆模強度要達到設計強度的 100%。模板拆除時，先裝的后拆、后裝的先拆，先拆縱橫水平拉桿，再拆頂層斜拉桿，

7、松頂托，拆下頂層門架，然后拆卸樓面模板，最后拆下層的支撐。五、質量保證措施（一）模板施工1、門架和鋼管架的排放、立柱就位前應放出控制線，使門架、立柱盡量在同一直線上，以便與水平拉桿連接及使其滿足間距要求，并安裝水平拉桿。2、門架、立柱排放時要用線錘稱量，控制其垂直度。3、水平拉結施工時應做到每完一層即檢驗一層，檢查其拉結是否牢固到位，以防“虛結”。4、所用的木料，尤其是木枋，必須在使用前嚴格檢查其完好性，嚴禁使用蟲蛀、腐蝕嚴重的枋材。5、梁底板按有關規范起拱。6、高支模施工完畢后要經公司質安部驗收合格后方可澆筑砼。（二）砼澆筑施工砼澆筑時，所有材料包括夾板、鋼筋、木枋等，堆料不得過分集中，過高

8、（400mm）時要及時撥開攤平。六、計算書計算方法根據 混凝土結構工程施工及驗收規范（ GB50204-2002 ）及建筑施工計算手冊 。第一部分木訪承載力驗算（一）計算方法說明I 、荷載計算1、模板及其支架自重：木材按2、新澆混凝土自重：混凝土按6KN/m3 2KN/m3來計算。來計算。3、鋼筋自重標準值：每立方米鋼筋混凝土的鋼筋自重按樓板1.1KN/m3；梁1.5KN/m3來計算。4、施工人員及設備荷載標準值。計算模板及直接支承模板的木枋時，對均布荷載取2.5KN/m2 ，另應以集中荷載進行驗算；比較兩者所得的彎矩值，按其中較大者采用。計算直接支承木枋結構件時，均布活荷載取1.5/m2。計

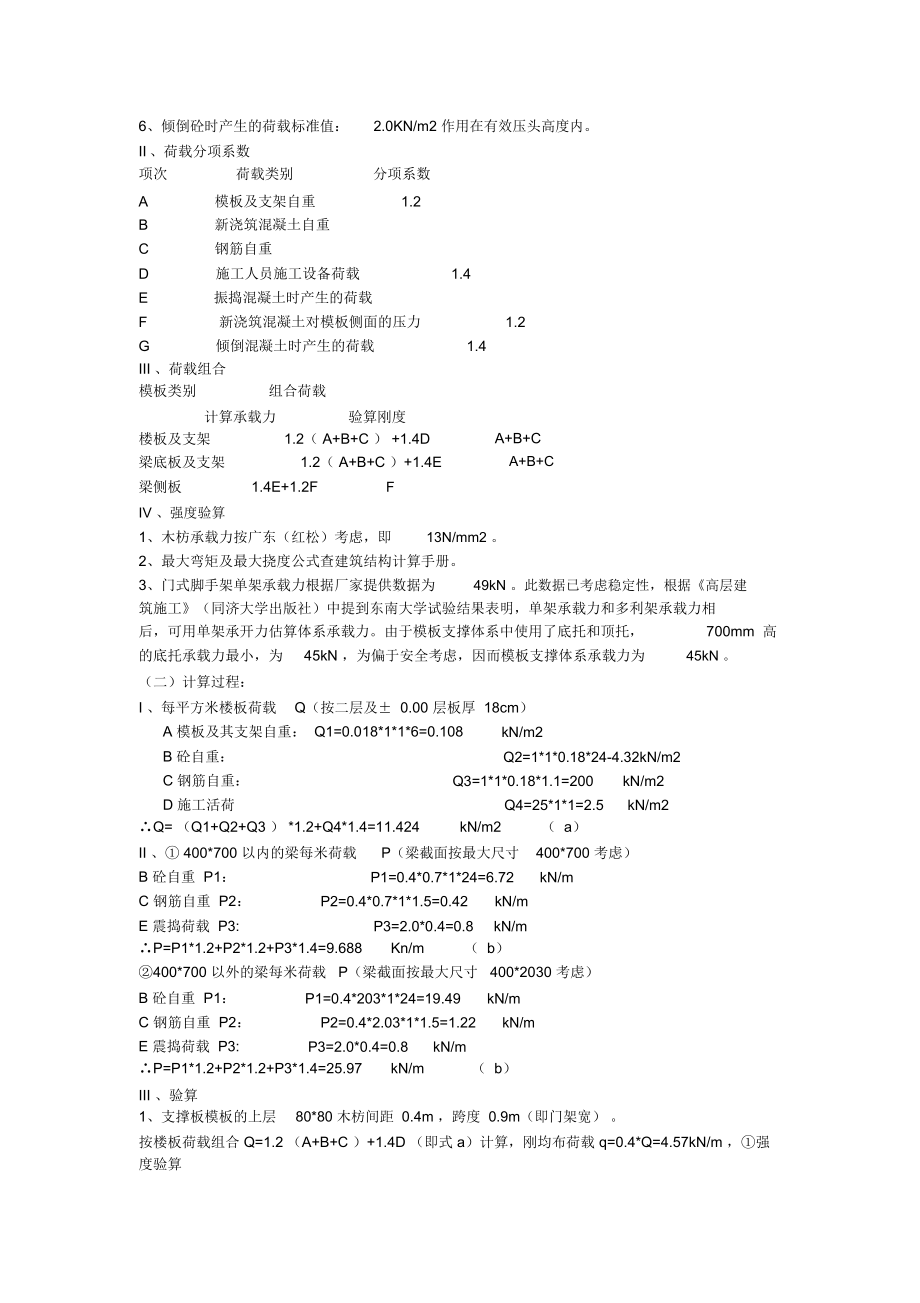

9、算支架立柱及其他支承結構構件時，均布活荷載取1.0KN/m2 。2.5KN再5、振搗混凝土?xí)r產生的荷載標準值對水平模板可采用2.0KN/m2 ，對垂直模板可采用4.0KN/m2。6、傾倒砼時產生的荷載標準值：2.0KN/m2 作用在有效壓頭高度內。II 、荷載分項系數項次荷載類別分項系數A模板及支架自重1.2B新澆筑混凝土自重C鋼筋自重D施工人員施工設備荷載1.4E振搗混凝土?xí)r產生的荷載F新澆筑混凝土對模板側面的壓力1.2G傾倒混凝土?xí)r產生的荷載1.4III 、荷載組合模板類別組合荷載計算承載力驗算剛度樓板及支架1.2（ A+B+C ） +1.4D梁底板及支架1.2（ A+B+C ）+1.4E

10、梁側板1.4E+1.2FFA+B+CA+B+CIV 、強度驗算1、木枋承載力按廣東（紅松）考慮，即13N/mm2 。2、最大彎矩及最大撓度公式查建筑結構計算手冊。3、門式腳手架單架承載力根據廠家提供數據為49kN 。此數據已考慮穩定性，根據高層建筑施工（同濟大學出版社）中提到東南大學試驗結果表明，單架承載力和多利架承載力相后，可用單架承開力估算體系承載力。由于模板支撐體系中使用了底托和頂托，700mm 高的底托承載力最小，為45kN ，為偏于安全考慮，因而模板支撐體系承載力為45kN 。（二）計算過程：I 、每平方米樓板荷載Q（按二層及 0.00 層板厚 18cm）A 模板及其支架自重： Q1

11、=0.018*1*1*6=0.108kN/m2B 砼自重：Q2=1*1*0.18*24-4.32kN/m2C 鋼筋自重：Q3=1*1*0.18*1.1=200kN/m2D 施工活荷Q4=25*1*1=2.5kN/m2Q= （Q1+Q2+Q3 ） *1.2+Q4*1.4=11.424kN/m2 （ a）II 、 400*700 以內的梁每米荷載P（梁截面按最大尺寸400*700 考慮）B 砼自重 P1：P1=0.4*0.7*1*24=6.72kN/mC 鋼筋自重 P2：P2=0.4*0.7*1*1.5=0.42kN/mE 震搗荷載 P3:P3=2.0*0.4=0.8kN/mP=P1*1.2+P2

12、*1.2+P3*1.4=9.688Kn/m （ b）400*700 以外的梁每米荷載 P（梁截面按最大尺寸 400*2030 考慮）B 砼自重 P1：P1=0.4*203*1*24=19.49kN/mC 鋼筋自重 P2：P2=0.4*2.03*1*1.5=1.22kN/mE 震搗荷載 P3:P3=2.0*0.4=0.8kN/mP=P1*1.2+P2*1.2+P3*1.4=25.97kN/m （ b）III 、驗算1、支撐板模板的上層80*80 木枋間距 0.4m ，跨度 0.9m（即門架寬） 。按樓板荷載組合 Q=1.2 （A+B+C ）+1.4D （即式 a）計算，剛均布荷載 q=0.4*Q

13、=4.57kN/m ，強度驗算強度滿足要求撓度驗算抗變剛度EI=10*109*0.08*0.083/12=34125 Pa?m4撓度滿足要求2、支撐板模板的下層木枋，跨度900mm ，計算簡圖如下：C 點拉應力最大。強度驗算Mmax=RA 0.45-P 0.4=565.675 N?m強度滿足要求撓度驗算EI=10 109 0.080.083/12=34125平 Pa?m4由撓曲線議程，疊加后得：3、支撐梁底模板的80 80 上層木方強度驗算（按梁截面尺寸400700）上排木方跨度 1.219 米，間距 300，強度驗算P=0.3 9.688=2.9kNkN?m強度滿足要求撓度驗算撓度滿足要求4

14、、支撐梁底模板的下排木方間距1219，跨度 900，強度驗算G=P/2=2.9/2=1.45kNMmax=G 0.45-G 0.15=1.450.3=4.35 kN?m強度滿足要求撓度驗算找度滿足要求第二部分支架立桿驗算1、荷載計算（ 1）模板及其支架自重：木材按6kN/m3 計算。（ 2）新澆混凝土自重：混凝土按24kN/m3 來計算。（3）鋼筋自重標準值：每立方米鋼筋混凝土的鋼筋自重按樓板1.1kN/m3 ；梁計算。（4）施工人員及設備荷載標準值計算模板及直接支承模板的木枋時，對均布荷載取2.5kN/m2 ，另應以集中荷載驗算；比較兩者所得的彎矩值，按其中較大者采用。計算直接支承木枋結構件

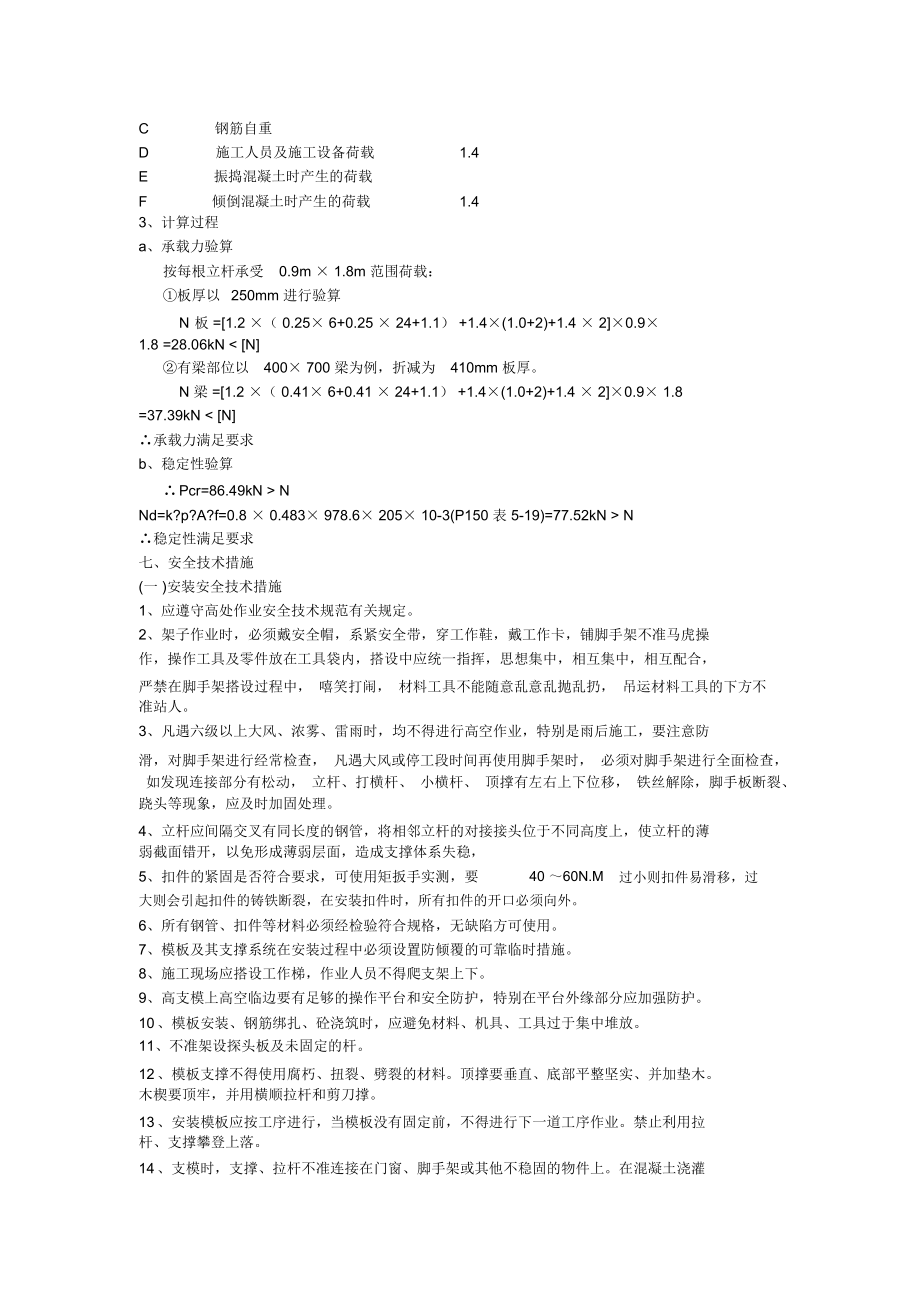

15、時，均布活荷載取1.5kN/m2 。計算支架立柱及其他支承結構構件時，均布活荷載取1.0kN/m2 。1.5kN/m3 來2.5kN 再行（ 5）振搗混凝土?xí)r產生的荷載標準值對水平模板可采用 2.0kN/m2 。（ 6）傾倒砼產生的荷載標準值： 2.0kN/m2 作用在有效壓頭高度內。2、荷載分項系數項次荷載類別分項系數A模板及支架自重1.2B新澆筑混凝土自重C鋼筋自重D施工人員及施工設備荷載1.4E振搗混凝土?xí)r產生的荷載F傾倒混凝土?xí)r產生的荷載1.43、計算過程a、承載力驗算按每根立桿承受0.9m 1.8m 范圍荷載：板厚以250mm 進行驗算N 板 =1.2 （ 0.25 6+0.25 2

16、4+1.1） +1.4(1.0+2)+1.4 20.9 1.8 =28.06kN N有梁部位以400 700 梁為例，折減為410mm 板厚。N 梁 =1.2 （ 0.41 6+0.41 24+1.1） +1.4(1.0+2)+1.4 20.9 1.8=37.39kN NNd=k?p?A?f=0.8 0.483 978.6 205 10-3(P150 表 5-19)=77.52kN N穩定性滿足要求七、安全技術措施(一 )安裝安全技術措施1、應遵守高處作業安全技術規范有關規定。2、架子作業時，必須戴安全帽，系緊安全帶，穿工作鞋，戴工作卡，鋪腳手架不準馬虎操作，操作工具及零件放在工具袋內，搭設中

17、應統一指揮，思想集中，相互集中，相互配合，嚴禁在腳手架搭設過程中， 嘻笑打鬧， 材料工具不能隨意亂意亂拋亂扔， 吊運材料工具的下方不準站人。3、凡遇六級以上大風、濃霧、雷雨時，均不得進行高空作業，特別是雨后施工，要注意防滑，對腳手架進行經常檢查， 凡遇大風或停工段時間再使用腳手架時， 必須對腳手架進行全面檢查， 如發現連接部分有松動， 立桿、打橫桿、 小橫桿、 頂撐有左右上下位移， 鐵絲解除，腳手板斷裂、蹺頭等現象，應及時加固處理。4、立桿應間隔交叉有同長度的鋼管，將相鄰立桿的對接接頭位于不同高度上，使立桿的薄弱截面錯開，以免形成薄弱層面，造成支撐體系失穩，5、扣件的緊固是否符合要求，可使用矩

18、扳手實測，要40 60N.M過小則扣件易滑移，過大則會引起扣件的鑄鐵斷裂，在安裝扣件時，所有扣件的開口必須向外。6、所有鋼管、扣件等材料必須經檢驗符合規格，無缺陷方可使用。7、模板及其支撐系統在安裝過程中必須設置防傾覆的可靠臨時措施。8、施工現場應搭設工作梯，作業人員不得爬支架上下。9、高支模上高空臨邊要有足夠的操作平臺和安全防護，特別在平臺外緣部分應加強防護。10 、模板安裝、鋼筋綁扎、砼澆筑時，應避免材料、機具、工具過于集中堆放。11、不準架設探頭板及未固定的桿。12 、模板支撐不得使用腐朽、扭裂、劈裂的材料。頂撐要垂直、底部平整堅實、并加墊木。木楔要頂牢，并用橫順拉桿和剪刀撐。13 、安

19、裝模板應按工序進行，當模板沒有固定前，不得進行下一道工序作業。禁止利用拉桿、支撐攀登上落。14 、支模時，支撐、拉桿不準連接在門窗、腳手架或其他不穩固的物件上。在混凝土澆灌過程中，要有專人檢查，發現變形、松動等現象。要及時加固和修理，防止塌模傷人。15 、在現場安裝模板時，所有工具應裝入工具袋內，防止高處作業時，工具掉下傷人。16 、二人抬運模板時，要互相配合，協同工作。傳送模板、工具應用運輸工具或繩子綁扎牢固后升降，不得亂仍。17 、安裝柱、梁模板應設臨時工作臺，應作臨時封閉，以防誤踏和墮物傷人。（二）、拆除安全技術措施1、模板拆除須待預應力張拉后進行，防止倒塌事故發生。2、拆模板，應經施工

20、技術人員按試塊強度檢查，確認砼已達到拆模強度時，方可拆除。3、拆模應嚴格遵守從上而下的原則，先拆除非承重模板，后拆除重模板，禁止拋擲模板。4、高處、復雜結構模板的拆除，應有專人指揮和切實可靠的安裝措施，并在下面標出作業區，嚴禁非操作人員靠近，拆下的模板應集中吊運，并多點捆牢，不準向下亂仍。5、工作前，應檢查所有的工具是否牢固，扳手等工具必須用繩鏈系掛在身上，工作時思想集中，防止釘子扎腳和從空中滑落。6、拆除模板采用長撬桿，嚴禁操作人員站在拆除的模板下。在拆除樓板模板時，要注意防止整塊模板掉下， 尤其是用定型模板作平臺模板時，更要注意， 防止模板突然全部掉下傷人。7、拆除間歇時，應將已活動模板、

21、拉桿、支撐等固定牢固，嚴防突然掉落，倒塌傷人。8、已拆除的模板、拉桿、支撐等應及時運走或妥善堆放，嚴防操作人員因扶空、踏空墮落。9、有預留洞時，應在模板拆除后，隨即在洞上做好安全防護，或?qū)宓亩瓷w嚴。八、文明施工文明施工的要求參照文明施工組織方案的有關章節下面為附送畢業論文致謝詞范文！不需要的可以編輯刪除！謝謝！畢業論文致謝詞我的畢業論文是在韋 xx 老師的精心指導和大力支持下完成的，他淵博的知識開闊的視野給了我深深的啟迪， 論文凝聚著他的血汗， 他以嚴謹?shù)闹螌W(xué)態度和敬業精神深深的感染了我對我的工作學習產生了深淵的影響，在此我向他表示衷心的謝意這三年來感謝廣西工業職業技術學院汽車工程系的老師對
