汽車結構 第11章_發動機起動系ppt課件

1、汽車構造汽車構造 電子教案電子教案 第十一章第十一章 發動機起動系發動機起動系 第一節第一節 發動機的起動發動機的起動為了使靜止的發動機開始進入工作狀態，必須先用外力轉動發動機的曲軸，使氣缸內吸入可燃混合氣，并將其壓縮、點燃，混合氣燃燒、膨脹產生強大的動力，推動活塞向下運動并帶動曲軸旋轉，使發動機自動進入工作循環。發動機的曲軸在外力的作用下開始旋轉，到發動機開始自動地怠速運轉的全過程，為發動機的起動過程。發動機起動時，必須克服氣缸內被壓縮氣體的阻力，發動機本身的機件及其附件內相對運動零件之間的摩擦阻力。克服這些阻力所需要的轉矩稱為起動轉矩。能使發動機起動所必須的曲軸轉速，稱為起動轉速。起動轉速

2、 汽油機在溫度為汽油機在溫度為020時，最低起動轉速一般為時，最低起動轉速一般為3040r/min。為了使。為了使發動機能夠在更低的溫度下起動，要求起動機轉速不低于發動機能夠在更低的溫度下起動，要求起動機轉速不低于5060r/min。若。若起動轉速過低，氣體的流速過低，壓縮行程的能量損失過大，將使汽油的起動轉速過低，氣體的流速過低，壓縮行程的能量損失過大，將使汽油的霧化不良?xì)飧變?nèi)的混合氣不易著火。霧化不良?xì)飧變?nèi)的混合氣不易著火。 對于車用發動機，為了防止氣缸漏氣和熱量損失過多，以保證壓縮終對于車用發動機，為了防止氣缸漏氣和熱量損失過多，以保證壓縮終了時氣缸內有足夠的溫度和壓力，還要保證噴油泵有

3、足夠高的壓力，使氣了時氣缸內有足夠的溫度和壓力，還要保證噴油泵有足夠高的壓力，使氣缸內形成足夠強的空氣渦流。柴油機要求的起動轉速較高，達缸內形成足夠強的空氣渦流。柴油機要求的起動轉速較高，達150300r/min，否則柴油機霧化效果不良，混合氣質量不好，發動機起動，否則柴油機霧化效果不良，混合氣質量不好，發動機起動不良。此外，柴油機的壓縮比較汽油機大，其起動轉矩也大，所以柴油機不良。此外，柴油機的壓縮比較汽油機大，其起動轉矩也大，所以柴油機的起動功率大。的起動功率大。起動方式(1)(1)人力起動人力起動 手搖起動或拉繩起動，其結構手搖起動或拉繩起動，其結構十分簡單。這種方式起動不便，并且加重了

4、駕駛十分簡單。這種方式起動不便，并且加重了駕駛員的勞動強度，故目前只用于大型柴油機的輔助員的勞動強度，故目前只用于大型柴油機的輔助汽油機起動。汽油機起動。 (2)(2)輔助汽油機起動輔助汽油機起動起動裝置體積大，結構起動裝置體積大，結構復雜，只用于大功率柴油機的起動。復雜，只用于大功率柴油機的起動。(3)(3)電力起動機起動電力起動機起動以電動機作為動力源，以電動機作為動力源，當電動機軸上的驅動齒輪與發動機飛輪上的環齒當電動機軸上的驅動齒輪與發動機飛輪上的環齒嚙合時，電動機旋轉產生動力，就通過飛輪傳遞嚙合時，電動機旋轉產生動力，就通過飛輪傳遞給發動機的曲軸，使曲軸旋轉，發動機起動。電給發動機的

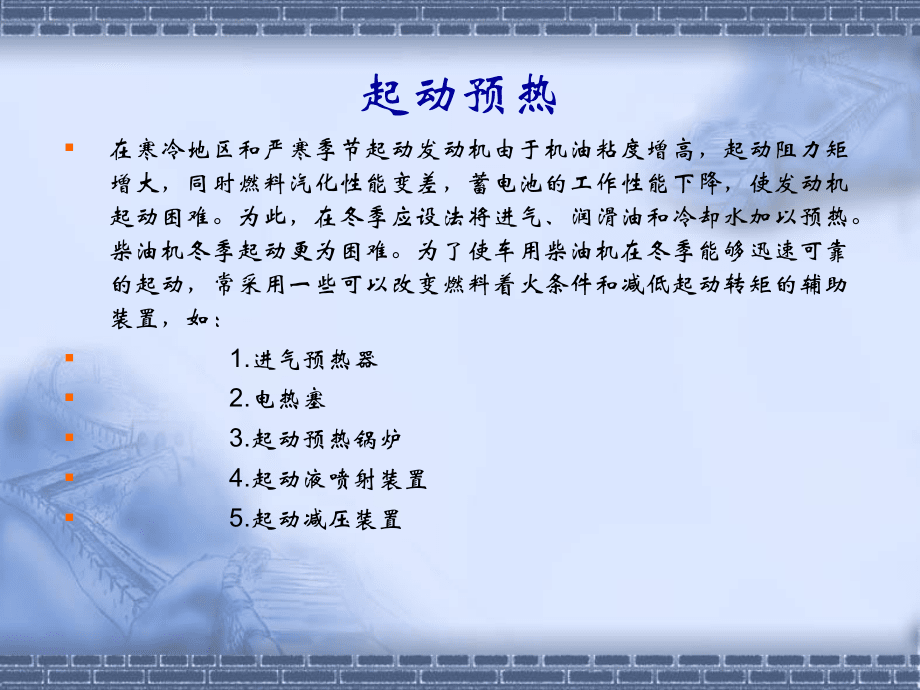

5、曲軸，使曲軸旋轉，發動機起動。電動機以蓄電池為電源，結構簡單，操作方便，起動機以蓄電池為電源，結構簡單，操作方便，起動迅速而可靠。目前，幾乎所有的汽車多采用電動迅速而可靠。目前，幾乎所有的汽車多采用電動機起動。動機起動。起動預熱在寒冷地區和嚴寒季節起動發動機由于機油粘度增高，起動阻力矩增大，同時燃料汽化性能變差，蓄電池的工作性能下降，使發動機起動困難。為此，在冬季應設法將進氣、潤滑油和冷卻水加以預熱。柴油機冬季起動更為困難。為了使車用柴油機在冬季能夠迅速可靠的起動，常采用一些可以改變?nèi)剂现饤l件和減低起動轉矩的輔助裝置，如： 1.進氣預熱器 2.電熱塞 3.起動預熱鍋爐 4.起動液噴射裝置 5

6、.起動減壓裝置1. 1.進氣預熱器進氣預熱器在中、小功率柴油機上，常采用進氣預熱器作為冷起動預熱裝置。其結構如圖11-2 所示?？招拈y體2由熱線脹系數大的金屬材料制成，其一端與油管接頭5相連，另一端通過內螺紋與閥心相連。在預熱器不工作時，閥心的錐形端將進油管的進油孔堵塞。閥體的外側繞有外殼絕緣的電熱絲1。起動發動機時，預熱開關接通后，電熱絲接通發熱并加熱閥體，閥體受熱伸長帶動閥心下移，其錐形端堵住進油孔。燃油流進閥體內受熱而氣化，從閥體的內腔噴出，并將熾熱的電熱絲點燃生成火焰噴入進氣管道，使進氣得到預熱。切斷預熱開關時，電熱絲斷電，閥體溫度降低而收縮，閥心上移，其錐形端堵住進油孔，火焰熄滅，停

7、止預熱。2.2.電熱塞電熱塞采用渦流室或預熱室式燃燒室的柴油機，由于燃燒室表面積大，在壓縮過程中的熱量損失較燃料直接噴射式大，起動更為困難。因而，一般在渦流式和預燃式柴油機的燃燒室中裝有預熱塞，在起動時對燃燒室內的空氣進行加以預熱。安裝于各缸的電熱塞并聯與電源相接。起動發動機之前，首先通過電熱塞的電路，電阻絲通電后迅速將發熱體缸套加熱到紅熱狀態，使氣缸內的溫度升高，從而可以提高壓縮終了時的混合氣溫度。電熱塞通電的時間，一般不超過1分鐘。發動機起動后，應立即將電熱塞斷電。若起動失敗，應停歇一分鐘，再將電熱塞通電，進行第二次起動，否則將降低電熱塞的壽命。電熱塞的結構電熱塞的結構3.3.起動預熱鍋爐

8、起動預熱鍋爐有些重型汽車使用起動預熱鍋爐作為起動預熱裝置，對冷卻水和機油進行加熱。圖11-4 是用于前蘇聯生產的克拉斯-256B型汽車的亞姆絲-238V型8缸柴油機起動預熱鍋爐的組成與工作示意圖。它由起動預熱鍋爐11、由電動機16驅動的泵組及燃燒器26等組成。4.4.起動液噴射裝置起動液噴射裝置 圖11-5是起動液噴射裝置示意圖，它主要用于某些柴油發動機的起動預熱。 噴嘴3安裝在發動機進氣管4上，起動液噴射罐1內充有壓縮氣體氮?dú)夂鸵颐?、丙酮、石油醚等易燃燃料。?dāng)?shù)蜏仄饎?dòng)柴油機時，將噴射罐倒置，罐口對準噴嘴上端的管口，輕壓起動液噴射罐，打開其端門上的單向閥2，起動液即通過單向閥、噴嘴噴入發動機進

9、氣管，并隨著吸人進氣道的空氣一道進入燃燒室。由于起動液是易燃燃料，可以在較低的溫度下迅速著火，點燃噴入燃燒室內的柴油。5.5.起動減壓裝置起動減壓裝置圖11-6所示是起動減壓裝置的組成和工作示意圖。它采用降低起動轉矩、提高起動轉速的方法來改善柴油機的起動性能。起動發動機時，將轉換手柄1轉到減壓位置，使調整螺釘3按圖中箭頭方向轉動，并微微頂開氣門 (氣門一般壓下11.25mm)，以降低壓縮行程的初始阻力，使起動機轉動曲軸時的阻力矩減小。以后，將手柄扳回原位，發動機即可順利起動。第二節 起動機電力起動機簡稱為起動機起動，幾乎是現代汽車唯一的起動方式。起動機的組成部分有： 一、直流電動機 二、傳動機

10、構 三、控制機構起動機的分類二. 傳動機構1.傳動機構的作用傳動機構的作用2.傳動機構的類型傳動機構的類型3.超速保護裝置超速保護裝置1.傳動機構的作用 起動機的傳動機構安裝在發動機電樞的延長軸上，用來在起動發動機時，將驅動齒輪與電樞軸連成一體，并使驅動齒輪沿電樞軸移出與飛輪環齒嚙合，將起動機產生的電動轉矩傳遞給發動機的曲軸，使發動機起動；發動機起動后，飛輪轉速提高，帶著驅動齒輪高速旋轉，將使電樞軸高速旋轉而損壞，因而，發動機起動后，驅動齒輪轉速超過電樞軸轉速時，傳動機構應使驅動齒輪與電樞軸自動脫開，防止電動機超速。為此，起動機的傳動機構必須具有超速保護裝置。2.傳動機構的類型 車用起動機的傳

11、動機構也稱為嚙合機構，它分為如下類型： （1慣性嚙合式傳動機構接通起動機起動發動機時，驅動齒輪靠慣性力的作用，沿電樞軸移出與飛輪環齒嚙合，使發動機起動。發動機起動后，驅動齒輪轉速提高在慣性力的作用下自動沿電樞軸退回，脫離與飛輪的嚙合。 （2強制嚙合式傳動機構接通起動機起動發動機時，驅動齒輪靠杠桿機構的作用沿電樞軸移出，與飛輪環齒嚙合。發動機起動后，切斷起動開關，外力的作用消除后，驅動齒輪在回位彈簧的作用下沿電樞軸退回，脫離與飛輪的嚙合。 （3電樞移動式傳動機構起動機不工作時，在彈簧的作用下起動機的電樞與磁極錯開，接通起動開關起動發動時，靠磁極磁力克服彈簧拉力的作用移動整個電樞，在電樞與磁極對齊

12、的過程中驅動齒輪移出與飛輪嚙合。3.超速保護裝置超速保護裝置是起動機的離合機構，稱為單向離合器。單向離合器安裝在驅動齒輪與電樞軸之間，再接通起動開關起動發動機時，它將驅動齒輪與電樞軸連成一體，使起動機的電磁轉矩通過驅動齒輪和飛輪傳遞到發動機的曲軸，發動機起動；發動機起動后，立即將驅動齒輪和電樞軸脫開，防止發動機高速旋轉的轉矩通過飛輪傳遞到電樞軸，起到超速保護的作用。起動機常用的單向離合器有多種形式： （1滾柱式單向離合器 （2彈簧式單向離合器 （3摩擦片式單向離合器（1滾柱式單向離合器（1滾柱式單向離合器（2彈簧式單向離合器起動時，起動機的電樞軸帶動花鍵套筒旋轉，有使彈簧5收縮的趨勢，彈簧被箍

13、緊在相應外圓面上。于是，起動機的轉矩靠彈簧與外圓面之間的摩擦傳遞給驅動齒輪，通過飛輪環齒帶動曲軸旋轉，使發動機起動。發動機一且起動，驅動齒輪的轉速超過花鍵套筒的轉速，彈簧5張開，驅動齒輪2在花鍵套筒7上滑轉，與電樞軸脫開，防止電動機超速。（3摩擦片式單向離合器三、控制機構（1 1控制機構的功用控制機構的功用 控制起動機主電路的通、斷和驅動控制起動機主電路的通、斷和驅動齒輪的移出與退回。齒輪的移出與退回。（2 2控制機構的類型控制機構的類型 起動機的控制機構也稱為操縱機構，起動機的控制機構也稱為操縱機構，分為兩種形式：分為兩種形式： 1 1直接操縱式控制機構直接操縱式控制機構 由駕駛員通過由駕駛

14、員通過起動踏板和杠桿機構，直接操縱起動開關接起動踏板和杠桿機構，直接操縱起動開關接通起動機的主電路，并使驅動齒輪移出與飛通起動機的主電路，并使驅動齒輪移出與飛輪環齒嚙合。輪環齒嚙合。 2 2電磁操縱式控制電路電磁操縱式控制電路 由駕駛員通過由駕駛員通過起動開關操縱起動機的電磁開關，或通過起起動開關操縱起動機的電磁開關，或通過起動繼電器操縱起動機的電磁開關，接通起動動繼電器操縱起動機的電磁開關，接通起動機的主電路，并將驅動齒輪推出與飛輪嚙合。機的主電路，并將驅動齒輪推出與飛輪嚙合。起動機的分類 按起動機傳動機構和控制機構的不同，可分為如下類型：1慣性嚙合式起動機 慣性嚙合式起動機和機械嚙合式起動機，因結構復雜、可靠性差或操作不便，目前已很少使用。2機械嚙合式起動機3電磁嚙合式起動機 電磁嚙合式起動機結構簡單、工作可靠、操作方便，在國內、外汽車上的應用十分廣泛。4電樞移動式起動機 電樞移動式起動機結構復雜，但可以傳遞較大的轉矩，適用于起動功率大、在平坦路面上工作的工程車和特種車輛。 第三節第三節 減速起動機和永磁起動機減速起動機和永磁起動機一、減速起動機一、減速起動機二、永磁起動機二、永磁起動機 三、永磁減速起動機三、永磁減速起動機
