鈑金加工件檢驗與噴涂質量檢驗方案

1、 鈑金加工件檢驗1. 目的規鈑金結構件的檢驗標準，以使各過程的產品質量得以控制。2. 適用圍本標準適用于各種鈑金結構件的檢驗，圖紙和技術文件并同使用。當有沖突時，以技術規和客戶要求為準。3. 引用標準本標準的尺寸未注單位皆為mm，未注公差按以下國標IT13級執行GB/T1800.3-1998 極限與配合 標準公差和基本偏差數值表GB/T1800.4 -1998 極限與配合 標準公差等級和孔、軸的極限偏差表GB/1804-2000 一般公差 未注公差的線性和角度尺寸的公差未注形位公差按GB/T1184 1996 形狀和位置公差未注公差值執行。4. 原材料檢驗標準4.1金屬材料4.1.1鈑材厚度與

2、質量應符合國標，采用的鈑材需出示性能測試報告與廠商證明。4.1.2材料外觀：平整無銹跡，無開裂與變形。4.1.3 尺寸：按圖紙或技術要求執行，本司未有的按現行國標執行。4.2塑粉4.2.1塑粉整批來料一致性良好，有出廠證明與檢驗報告，包含粉號、色號以與各項檢驗參數。4.2.2試用后符合產品要求（包括顏色、光澤、流平性、附著力等）。4.3通用五金件、緊固件4.3.1外觀：表面無繡跡、無毛刺批鋒，整批來料外觀一致性良好。4.3.2尺寸：按圖紙與國標要求，重要尺寸零缺陷。4.3.2性能：試裝配與使用性能符合產品要求。5.3 鈑金加工件檢驗標準5.3.1 尺寸：尺寸按圖紙要求檢驗，尺寸公差見表三。附表

3、三：尺寸公差要求 標準尺寸尺寸公差3以下±0.2大于3小于30±0.3大于30小于315±0.5大于315小于1000±1.0大于1000小于2000±1.5大于2000小于3150±2.05.3.2 壓鉚件壓鉚螺母(柱)、壓鉚螺釘、漲鉚螺母（柱）、拉鉚螺母等，壓上零部件后，螺紋不得變形（螺母或螺釘能自由進出，順暢無卡滯現象），壓鉚件應與板面相平，不允許凸起或凹進（手感觸摸應平滑），壓鉚件與板面垂直，壓鉚后壓鉚區無有變形、豬嘴現象，拉包的高度、壁厚應均勻一致，頂部不應有毛刺。5.3.3 焊接5.3.3.1焊縫應牢固、均勻，不得

4、有虛焊、裂紋、未焊透、焊穿、豁口、咬邊等缺陷。焊縫長度、高度不均不允許超過長度、高度要求的10%。5.3.3.2 焊點要求：焊點長度812mm，兩焊點之間的距離200±20mm，焊點位置要對稱，上下位置要統一。如加工圖紙上對焊點有特殊要求，按圖紙執行。5.3.3.3點焊間距小于50mm，焊點直徑小于5，焊點布置均勻， 焊點上壓痕深度不超過板材實際厚度15%，且焊接后不能留有明顯的焊疤。5.3.3.4焊接后，其它非焊接部位不允許有被焊渣、電弧損傷現象，表面焊渣、飛濺物需清除干凈。5.3.3.5 焊接后，零件外表面應無夾渣、氣孔、焊瘤、凸起、凹陷等缺陷，表面的缺陷應不明顯與不影響裝配。門

5、板、面板等重要零件還應去除焊后應力，防止工件變形。5.3.3.4焊接零件外表面應磨平，若為噴粉件、電鍍件，焊后打磨粗糙度為Ra3.26.3，噴漆件為Ra6.312.5。5.4機箱整體檢驗標準5.4.1表面外觀要求5.4.1.1 外形尺寸未作特別要求的按IT13級執行。機箱應方正無歪斜扭曲現象，機箱六個主面的垂直度、直線度（不直度）采用對角線法測量。公差圍見表二。附表二：對角線公差要求對角線尺寸對角線的尺寸差300以下±0.3以下大于300小于600±0.6以下大于600小于900±0.9以下大于900小于1200±1.2以下大于1200小

6、于1500±1.5以下大于1500小于1800±1.8以下大于1800小于2100±2.1以下大于2100小于2400±2.4以下大于2400小于2700±2.7以下5.4.1.2 機箱、門、側門、底座等零件應垂直，其垂直度采用對角線法測量，標準按表二。機柜、門、側門、底座等大平面的平面度公差應滿足表三。平面度公差要求 表面尺寸變形尺寸3以下±0.2以下大于3小于30±0.3以下大于30小于315±0.5以下大于315小于1000±1.0以下大于1000小于2000±1.5以下大

7、于2000小于3150±2.0以下附表三：尺寸公差要求 標準尺寸尺寸公差3以下±0.2大于3小于30±0.3大于30小于315±0.5大于315小于1000±1.0大于1000小于2000±1.5大于2000小于3150±2.05.4.1.3 門、面板的安裝對正與間隙要求：同一批機箱一樣地方的間隙差值小于0.4。門應開啟靈活，在開啟圍不允許與機柜四周產生磨擦與干涉，不應有碰撞、刮漆現象。5.4.2 機箱穩定性要求機柜裝配后必須有可靠的穩定性，不允許由于振動或其它外界作用力而翻倒。檢驗方法：使機柜傾斜10°，

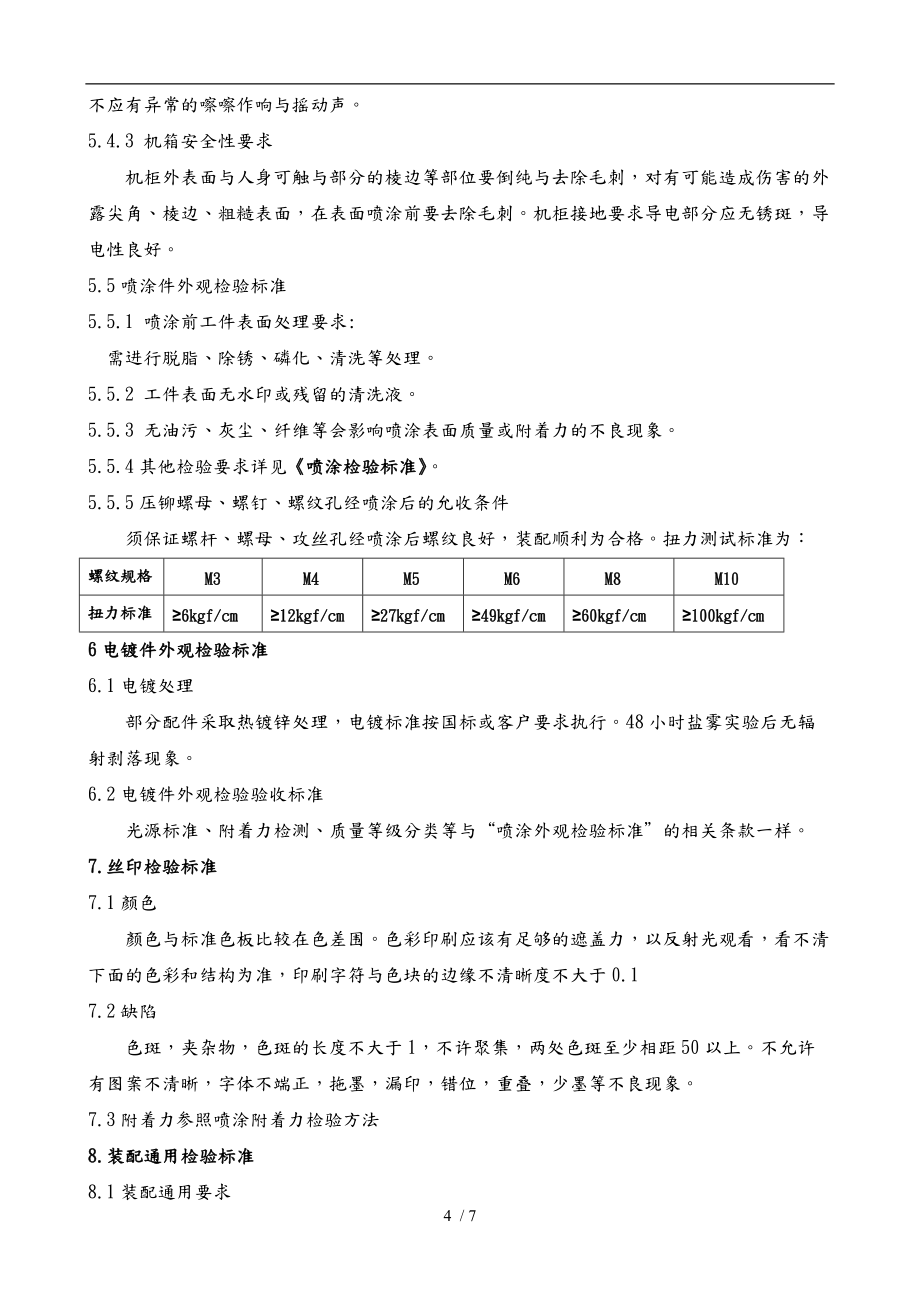

8、機箱不翻倒。在振動或其它外界作用力下，機箱不應有零、部件松脫現象，不應有異常的嚓嚓作響與搖動聲。5.4.3 機箱安全性要求機柜外表面與人身可觸與部分的棱邊等部位要倒純與去除毛刺，對有可能造成傷害的外露尖角、棱邊、粗糙表面，在表面噴涂前要去除毛刺。機柜接地要求導電部分應無銹斑，導電性良好。5.5噴涂件外觀檢驗標準5.5.1 噴涂前工件表面處理要求:需進行脫脂、除銹、磷化、清洗等處理。5.5.2 工件表面無水印或殘留的清洗液。5.5.3 無油污、灰塵、纖維等會影響噴涂表面質量或附著力的不良現象。5.5.4其他檢驗要求詳見噴涂檢驗標準。5.5.5壓鉚螺母、螺釘、螺紋孔經噴涂后的允收條件須保證螺桿、螺

9、母、攻絲孔經噴涂后螺紋良好，裝配順利為合格。扭力測試標準為：螺紋規格M3M4M5M6M8M10扭力標準6kgf/cm12kgf/cm27kgf/cm49kgf/cm60kgf/cm100kgf/cm6電鍍件外觀檢驗標準6.1電鍍處理部分配件采取熱鍍鋅處理，電鍍標準按國標或客戶要求執行。48小時鹽霧實驗后無輻射剝落現象。6.2電鍍件外觀檢驗驗收標準光源標準、附著力檢測、質量等級分類等與“噴涂外觀檢驗標準”的相關條款一樣。7.絲印檢驗標準7.1顏色顏色與標準色板比較在色差圍。色彩印刷應該有足夠的遮蓋力，以反射光觀看，看不清下面的色彩和結構為準，印刷字符與色塊的邊緣不清晰度不大于0.17.2缺陷色斑

10、，夾雜物，色斑的長度不大于1，不許聚集，兩處色斑至少相距50以上。不允許有圖案不清晰，字體不端正，拖墨，漏印，錯位，重疊，少墨等不良現象。7.3附著力參照噴涂附著力檢驗方法8.裝配通用檢驗標準8.1裝配通用要求8.1.1總要求裝配應保證實物與裝配圖一致。所有的材料、零部件、標準件的更改代替必須經設計批準。提交裝配的所有材料、機械和電器零部件、外購件均應符合現行標準和設計要求與有效期要求。不允許在裝配過程中對被裝配件造成任何損壞和降低其性能。8.1.2機械裝配的一般要求機械零部件裝配前必須清潔。進行清潔處理后，對活動零件應重新干燥和潤滑，對非金屬材料的部件，清洗所有溶劑不應影響零件表面質量和造成

11、形變。一樣的機械零部件應具有互換性。也允許裝配過程中按工藝文件的規定進行修配調整。只有在圖紙有規定時才允許對外購件進行補充加工。機械零部件在裝配過程中不允許產生裂紋、凹陷、壓傷等可能影響設備性能的其它操作。因裝配原因?qū)е峦繌?fù)層有局部損傷時，應采取相應的補救措施。 彈性零件（如彈簧、簧片、卡圈等）裝配時不允許超過性限度的最大負荷而造成永久性變形。有鎖緊定位裝置的零部件，在調整完畢后應鎖定。鎖定時，變化不應超過允許圍。對要求完全固定的結構應當裝配牢固，不允許有歪斜、擺動、轉動、位移等現象。各種橡膠、毛氈與其它非金屬材料襯墊均應緊貼裝配部件，不允許有裂紋或皺折。經氧化或氮化處理的鋼制件，裝配前應采取

12、防銹措施。機械安裝完畢后，不允許有殘留金屬屑與其它雜物。8.1.3對可拆卸連接的裝配要求各可拆卸連接（螺釘、螺栓、銷等）均應連接可靠，拆卸方便，無壞絲滑牙現象。螺釘裝配后端面平齊工件基面，末端突出部分不超過4扣；噴涂質量檢驗方案一、外觀檢驗：（檢測方法：目測、手感）1 顏色與樣板相符合（正常視力在自然光或日光燈下觀測無明顯色差），同批產品無色差（注：色差包括顏色和光澤度）；2 涂層表面光滑、平整、均勻，表面不得有如下缺陷：a) 不干返粘：表面干，實際未干透，表面有（或易產生）紋印，粘有織物絨毛現象；b) 流掛：表面有液體流淌狀的突起，頂端呈圓珠狀；c) 顆粒：表面呈砂粒狀，用手摸有阻滯感；d)

13、 桔皮：外觀呈現如桔皮般凹凸不平，不規則波紋；e) 漏底：表面透青，露出底材顏色；f) 麻點：表面因收縮而呈現小孔（麻點），亦稱針孔；g) 發花：表面顏色深淺不一，呈花紋狀；h) 起皺：局部堆積凸起，呈皺紋狀（皺紋粉除外）；i) 夾雜：涂層中夾有雜物；j) 機械損傷：外力所致的劃傷、刮花、磨損、碰傷。評價方法：正常視力在自然光或日光燈下距產品1M處觀測。判 定：可見的缺陷為不可接收缺陷，該零部件或產品為不合格零部件或不合格產品。二、涂層附著力：（檢測方法：百格試驗）A 試驗方法對涂層表面進行百格試驗，試驗方法如下：用鋒利的刀片在涂層表面縱橫方向各劃間距為2的平行直線11條，構成100個邊長為2

14、的方格（注：劃格時刀片應與被劃平面垂直 劃格時須用直尺 劃痕應穿透涂層），用普通封箱膠紙貼于劃格區域，壓實并擠出空氣，停滯10秒鐘，手持膠紙端部，與被試工件表面呈45°方向，將膠紙迅速拉起，檢查方格涂層粘脫、損傷情況；B 評定方法：0級：應無任何脫落現象（含交叉處）；1級：交叉處小于5%的脫落；2級：交叉處大于5%小于15%的脫落；3級：交叉處大于15%小于25%的脫落；4級：交叉處大于25%小于35%的脫落；5級：交叉處大于35%的脫落（含交叉處）； C判 定：1 涂層厚度小于40m 時，方格邊長不大于1，滿足2級合格；2 涂層厚度大于40m 小于9 0m時，方格邊長大于1小于2，滿足3級合格；3 涂層厚度大于90m 小于12 0m時，方格邊長為2，滿足4級合格；4 涂層厚度大于120m時，附著力會有所下降，一般要求涂層厚度不超過120m，此時判定標準暫定為：有完整方格脫落為不合格。三、涂
