基于8255的步進電機控制系統設計

1、基于8255的步進電機控制系統設計一、實驗設計的目的與要求通過步進電機控制系統實驗設計，用8255擴展端口控制步進電機，編寫程序輸出脈沖序列到8255的PA口，控制步進電機正傳，反轉，加速，減速。進一步掌握微機原理與接口的理論和實際方法。培養和鍛煉開發控制系統的能力。為今后單片機的學習與應用開發打下良好的基礎。要求了解步進電機控制的基本原理，掌握控制步進電機的轉動的編程方法，進一步了解單片機控制外部設備的常用電路。二、步進電機原理1.步進電機的工作原理 該步進電機為一四相步進電機，采用單極性直流電源供電。只要對步進電機的各相繞組按合適的時序通電，就能使步進電機步進轉動。圖1是該四相反應式步進電

2、機工作原理示意圖。圖1 四相步進電機步進示意圖開始時，開關SB接通電源，SA、SC、SD斷開，B相磁極和轉子0、3號齒對齊，同時，轉子的1、4號齒就和C、D相 繞組磁極產生錯齒，2、5號齒就和D、A相繞組磁極產生錯齒。當開關SC接通電源，SB、SA、SD斷開時，由于C相繞組的磁力線和1、4號齒之間磁力線的作用，使轉子轉動，1、4號齒和C相繞組的磁極對齊。而0、3號齒和A、B相繞組產生錯齒，2、5號齒就和A、D相繞組磁極產生錯齒。依次類推，A、B、C、D四相繞組輪流供電，則轉子會沿著A、B、C、D方向轉動。四相步進電機按照通電順序的不同，可分為單四拍、雙四拍、八拍三種工作方式。單四拍與雙四拍的步

3、距角相等，但單四拍的轉動力矩小。八拍工作方式的步距角是單四拍與雙四拍的一半，因此，八拍工作方式既可以保持較高的轉動力矩又可以提高控制精度。單四拍、雙四拍與八拍工作方式的電源通電時序與波形分別如圖2.a、b、c所示：圖2.步進電機工作時序波形圖a. 單四拍                      b. 雙四拍

4、0;             c八拍2.步進電機的驅動原理步進電動機是一種數字元件，易于數字電路接口，但一般數字電路的信號的能量遠遠不足以驅動步進電動機。因此，必須有一個與之匹配的驅動電路來驅動步進電動機。對步進電動機驅動一般有如下要求：(1) 能夠提供較快的電流上升和下降速度，使電流波形盡量接近矩形。(2) 具有供截止期間釋放電流流通的回路，以降低繞組兩端的反電動勢，加快電流衰減。(3) 具有較高的功率及效率。步進電動機的驅動方式很多，如單極性驅動、雙極性驅動、高

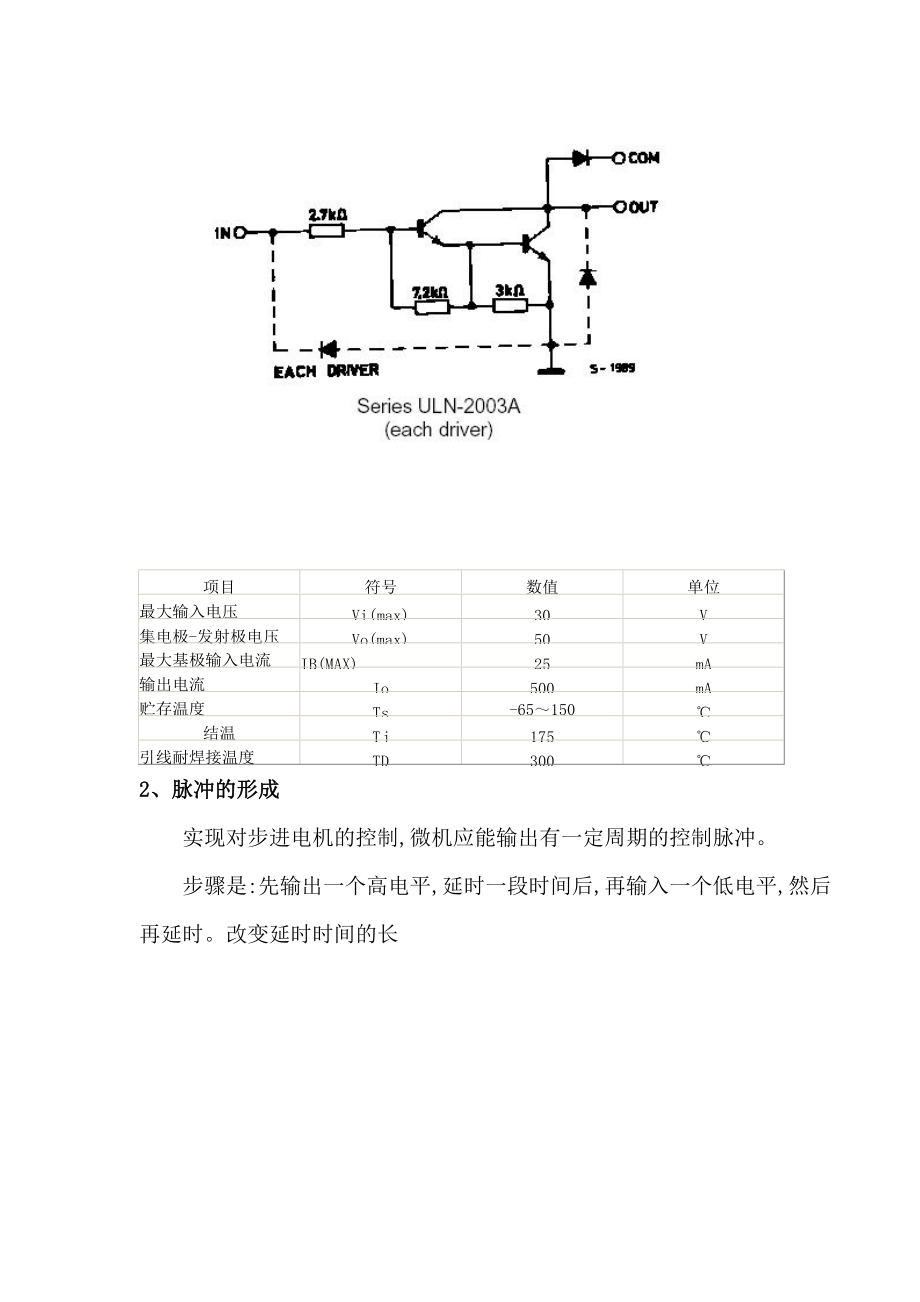

5、低壓驅動、斬波驅動、細分驅動、集成電路驅動等。三、步進電機的控制1. ULN2003由于集成電路集驅動和保護于一體，作為小功率步進電動機的專用驅動芯片， ULN2003 是高耐壓、大電流達林頓陳列，由七個硅NPN 達林頓管組成。 該電路的特點如下： ULN2003 的每一對達林頓都串聯一個2.7K 的基極電阻,在5V 的工作電壓下它能與TTL CMOS 電路 直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。 ULN2003 工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態時承受50V 的電壓，輸出還 可以在高負載電流并行運行。ULN2003A在各種控制電路中常用它作為驅動

6、繼電器的芯片，其芯片內部做了一個消線圈反電動勢的二極管。ULN2003的輸出端允許通過IC 電流200mA，飽和壓降VCE 約1V左右，耐壓BVCEO 約為36V。輸出電流大，故可以用來直接驅動步進電機。項目符號數值單位最大輸入電壓Vi(max)30V集電極-發射極電壓Vo(max)50V最大基極輸入電流IB(MAX)25mA輸出電流Io500mA貯存溫度Ts-65150結溫Tj175引線耐焊接溫度TD3002、脈沖的形成實現對步進電機的控制,微機應能輸出有一定周期的控制脈沖。 步驟是:先輸出一個高電平,延時一段時間后,再輸入一個低電平,然后再延時。改變延時時間的長短,即可改變脈沖的周期,脈沖

7、的周期由步進電機的工作頻率確定。用軟件形成環形脈沖的程序流程圖 3、正反轉控制步進電機的旋轉方向和內部繞組的通電順序及通電方式有密切關系。通過改變各相脈沖的先后順序，就可以改變電機的旋轉方向.4、轉速控制 控制步進電機的運行速度,實際上是控制系統發出時鐘脈沖的頻率或換相的周期,即在升速過程中,使脈沖的輸出頻率逐漸增加;在減速過程中,使脈沖的輸出頻率逐漸減少。脈沖信號的頻率可以用軟件延時和硬件中斷兩種方法來確定。 采用軟件延時,一般是根據所需的時間常數來設計一個子程序,該程序包含一定的指令,設計者要對這些指令的執行時間進行嚴密的計算或者精確的測試,以便確定延時時間是否符合要求。每當延時子程序結束

8、后,可以執行下面的操作,也可用輸出指令輸出一個信號作為定時輸出。采用軟件定時, CPU一直被占用,因此CPU利用率低?？删幊痰挠布〞r器直接對系統時鐘脈沖或某一固定頻率的時鐘脈沖進行計數,計數值則由編程決定。當計數到預定的脈沖數時,產生中斷信號,得到所需的延時時間或定時間隔。由于計數的初始值由編程決定,因而在不改動硬件的情況下,只通過程序變化即可滿足不同的定時和計數要求,因此使用很方便。五、硬件連接圖六、 程序設計1、程序流程圖 開始8255初始化設初始延時值輸出一拍脈沖(A)延時輸出下一個脈沖(B)延時輸出下個脈沖(C)輸出下一個脈沖(D)延時延時值減小是否提速是否最快否是2、程序代碼：;*

9、;本程序能實現步進電機的正反轉與加速,具體過程如下: ;正轉加速一段時間，然后停止5秒，然后反向加速一段時間，然后再正轉，如此循環往復.;能實現正-停-反,也能實現正-反-停.;*MODE EQU 080H ;8255方式控制字CTL EQU 8000H ;8255端口A地址CONTRL EQU 8003H ;8255控制寄存器地址A EQU 01HB EQU 02HC EQU 04HD EQU 08HQS EQU 300 ;步進電機轉過的圈數DATA SEGMENT DLY_C DW 0 ;DLY_C用以控制延時的長短以實現步進電機的加速 SOURCE DB A,A+B,B,B+C,C,C+

10、D,D,D+A ;步序表,使電機的工作方式為單/雙8拍DATA ENDSCODE SEGMENT ASSUME CS:CODE,DS:DATASTART:MOV AX,DATA ;初始化數據段 MOV DS,AX ;* ;初始化8255,使8255的A口輸出.;* MOV DX,CONTRL ;8255的控制寄存器地址送DX MOV AL,MODE ;8255的A口輸出,故初始化控制字為80H OUT DX,AL ;將控制字從8255輸出以配置8255的工作方式 MOV DX,CTL ;將A口地址送DX MOV AL,0 ;將0送AL OUT DX,AL ;8255的端口寫0以實現初始化 MO

11、V DLY_C,300H ;延時初始值 MOV CX,QS ;將步進電機的圈數300送CX ;*;以下程序段實現的功能是讓電機正向加速,速度達到最大值后勻速轉動.;*ZZ:MOV BX,0 ;將0送BX,讓電機的初始步為ANEXT1:MOV DX,CTL ;將8255的A口地址送DX MOV AL,SOURCEBX ;將電機的步序送AL OUT DX,AL ;將步序表中的第一個步序通過A口輸出 CALL DELAY ;調用延時子程序,用來控制電機轉速 INC BX ;BX加1,為取下一個步序做準備 CMP BX,7 JBE NEXT1 ;判斷電機是否已經走完8拍 PUSH CX ;保存CX的值

12、,因為下面還要用到CX MOV CX,DLY_C ;將DLY_C的值送CX DEC CX ;CX(即DLY_C)減1以實現加速 CMP CX,100H ;CX與100H比較,判斷電機轉速是否已經達到最大值 JNE NN1 ;若電機轉速尚未達到最大值,則轉向NN1 INC CX ;若電機轉速已經達到最大值,則CX加1以實現電機勻速轉動NN1:MOV DLY_C,CX ;將CX的值送DLY_C以實現在一個循環 POP CX ;恢復CX LOOP ZZ ;CX減1,讓電機轉下一圈 ;*;以下代碼段調用5次延時子程序以實現延時5秒.正式調試時時間稍大于5秒，;可見用軟件延時不能實現精確延時.;*TZ:

13、MOV DX,CTL ;將8255的A口地址送DX MOV AL,0 ;將0送AL OUT DX,AL ;將0從A口輸出,使電機靜止不轉 CALL DELAY1S ;調用5次延時1秒子程序,總共延時5秒 CALL DELAY1S CALL DELAY1S CALL DELAY1S CALL DELAY1S ;*;反轉加速一段時間，過程與正向加速類似,速度達到最大值后勻速轉動.;* MOV DLY_C,300H ;延時初始值 MOV CX,QS ;將步進電機的圈數送CX,使電機反轉300圈FZ:MOV BX,7 ;將7送BX使電機反轉的初始相序為D+ANEXT2: MOV DX,CTL ;將82

14、55的A口地址送DX MOV AL,SOURCEBX ;將電機的步序送AL OUT DX,AL ;將步序表中的第八個步序通過A口輸出,以控制電機反轉 CALL DELAY ;調用延時子程序,用來控制電機轉速 DEC BX ;BX減1,為取下一個步序做準備 CMP BX,0 JGE NEXT2 ;判斷電機是否已經反向走完8拍 PUSH CX ;保存CX的值,因為下面還要用到CX MOV CX,DLY_C ;將DLY_C的值送CX DEC CX ;CX(即DLY_C)減1以實現加速 CMP CX,100H ;CX與100H比較,判斷電機轉速是否已經達到最大值 JNE NN2 ;若電機轉速尚未達到最

15、大值,則轉向NN1 INC CX ;若電機轉速已經達到最大值,則CX加1以實現電機勻速轉動NN2: MOV DLY_C,CX ;將CX的值送DLY_C以實現在一個循環 POP CX ;恢復CX LOOP FZ ;CX減1,讓電機轉下一圈 JMP START ;無條件轉到START處以實現下一個循環;*;該延時子程序用于控制電機轉速若DLY_C減少,則延時時間將減少,則電機轉速增加,;反之亦然.;*DELAY PROC NEAR PUSH CX ;保存CX,因為下面還要用到CX MOV CX,DLY_C ;將DLY_C的值送CX以控制延時的長短DD1:NOP ;空操作,用于延時,可以用NOP指令

16、的數目控制延時的長短 NOP NOP NOP NOP NOP NOP LOOP DD1 ;CX減1,若不為0則轉向DD1,否則跳出循環 POP CX ;恢復CX RET ;子程序返回DELAY ENDP;*;8086延時1S子程序,用執行PUSHF和POPF指令來延時;之所以選擇這兩條指令,主要是由于這兩條指令執行時間比較長;*DELAY1S PROC NEAR PUSHF ;把標志寄存器的內容保存到堆棧中去 PUSH BX ;保存BX PUSH CX ;保存CX MOV BX,3E8H ;將3E8H送BX,用于控制外循環次數LP2: MOV CX,0BAH ;將0BAH送CX,用于控制內循環

17、次數LP1: PUSHF ;把標志寄存器的內容保存到堆棧中去 POPF ;將保護的FLAG內容恢復,這兩條指令主要是用于延時 LOOP LP1 ;CX減1,不為0則轉至LP1處執行 DEC BX ;BX減1 JNZ LP2 ;不為0則轉至LP2處執行 POP CX ;恢復CX POP BX ;恢復BX POPF ;將保護的FLAG內容恢復 RET ;子程序返回DELAY1S ENDPCODE ENDS END START3、 實驗的實現 1、連接計算機與實驗箱，按電路圖將實驗箱內部各個芯片和接口連接。 2、然后打開計算機，執行WAVE集成調試軟件，設置8086硬件仿真器。 3、新建文件，編寫程

18、序，并以.ASM擴展名保存。 4、對程序進行匯編，匯編無誤后，單擊全速執行，然后查看運行結果。 5、若步進電機運行不正常，則需檢查程序的功能是否有誤，直至達到期望結果為止。七、實驗設計總結這是一個綜合性實驗,也是我做得比較成功的一個微機接口實驗之一。通過做該實驗,使我受益匪淺,特別是對用8086 CPU去控制步進電機有了進一步的認識,對步進電機的原理也有了比較深的了解。主要表現在以下幾個方面： 1、對控制步進電機(比如正轉,反轉,停止,加速,減速)有了初步的認識。步進電機并不像普通的直流電機，交流電機那樣在常規下使用, 步進電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響。因此,用8086控制步進電機不能像控制其它電機一樣。以前在雜志上看到,電腦的軟驅就是用步進電機帶動軟盤轉動的,我也親手拆下過里面的步進電機,但是對步進電機的工作原理,以及計算機是怎么控制步進電機的并不了解。通過做這個綜合性實驗,我對這些有了一個初步的認識。 2、實驗大部分的源代碼都是我自己寫的，花了大概一個晚上的時間。在做實驗之前多已經把源代碼輸入計算機并在WAVE上通過軟件仿真的形式調試通過。這樣，在正式做實驗時我擁有了充足的
