孵化器二次結構方案新

1、目 錄1、編制依據22.工程概況22.1項目概況22.2二次結構設計概況23.施工部署33.1部署原則33.2施工進度安排34.施工準備34.1技術準備34.2機具準備34.3材料準備35.主要施工方法45.1施工工藝45.2施工方法46.質量標準及保證措施87.成品保護措施98.安全環保措施99.附圖109.1附圖1：構造柱墻拉筋做法109.2附圖2：門窗洞口過梁做法119.3附圖3：門、窗洞口抱框做法121、編制依據序號名 稱編 號1食堂結構施工圖2食堂建筑施工圖3建筑工程施工質量驗收統一標準GB50300-20014砌體工程施工質量驗收規范GB50203-20025福瑞邦生物科技產業園（

2、一期）工程施工組織設計6工程建設強制性條文（房屋建筑部分）2002版7建筑砌體工程施工工藝標準ZJQ00-SG-012-20038框架結構填充空心砌塊構造圖集02SG614 框架墻砌塊構造9施工合同10工程洽商記錄2.工程概況1）總工程概況一覽表工程名稱福瑞邦生物科技產業園（一期）工程建設地點大慶市高新區新陽路南、翔安大街東建設單位福瑞邦生物科技股份有限公司監理單位大慶市大豪工程監理有限公司設計單位大慶高新技術產業開發區規劃設計院山東省醫藥工程設計院工程范圍土建、安裝工程（樁基工程除外）承包方式包工包料工程性質多層、高層工業用房結構類型框架、框剪結構總建筑用地面積146428.00 m

3、8;（一期）總建筑規模172469.02m²建筑（構）物一覽表編號建筑物名稱結構形式層數基底面積（m²）棟數總建筑面積（m²）檔案號備注11#孵化樓框剪2/192828.63124711.01規劃22#孵化樓框剪2/192828.63124711.01規劃3GLP中心框架4/52995.10113412.50規劃4動力中心框架11834.5011834.50規劃5宿舍樓框剪112413.52126548.72規劃6活動中心框架11744.2011744.20規劃7服務中心框架41915.4717661.88規劃8GSP車間框架49572.40138435.50規劃

4、9生產車間規劃10生物制劑車間框架25449.20111026.40規劃11固體制劑車間框架25449.20111026.40規劃12制劑車間框架25449.20111026.40規劃13管制藥品庫框架1330.501330.50規劃工期計劃開工日期為2011年02月26日，計劃竣工時間為2011年12月31日?？偣て跒?281 天（日歷天）。質 量按國家頒布的施工驗收規范進行檢驗評定達到合格標準，創黑龍江省優質結構工程。安全文明施工目標達到建筑施工安全檢查標準市文明標準工地無重大安全事故輕傷事故頻率0.2%2）本工程概況本工程為福瑞邦生物科技股份有限公司新建福瑞邦生物科技產業園（一期）工程第

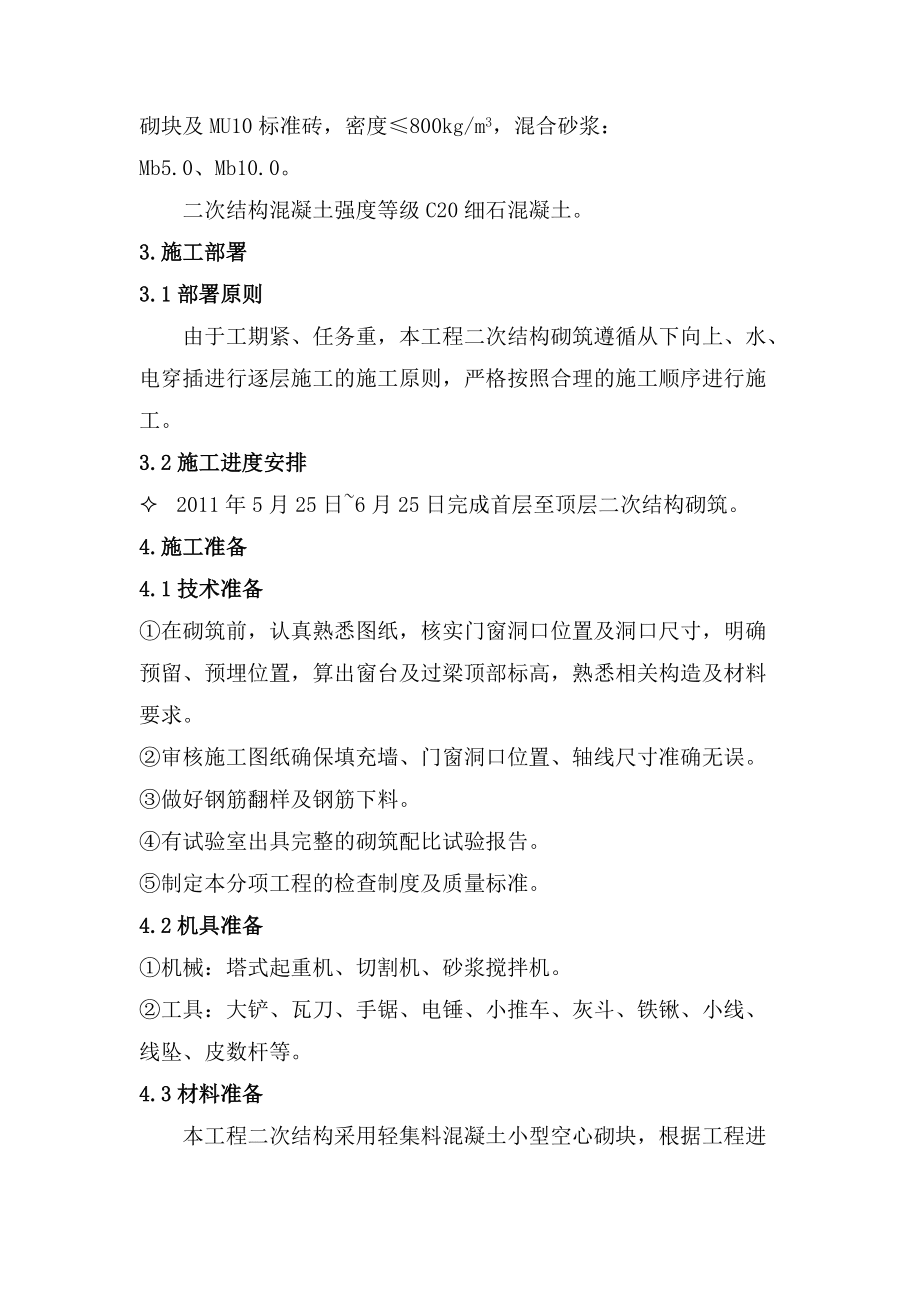

5、7#樓食堂，框架結構，共四層，基礎埋深-2.550米，±0.000絕對高程=143.950米室內外高差0.450米，獨立鋼筋混凝土承臺基礎，一層層高5.100米，二層層高4.800米，三層、四層層高3.900米，總高17.700米，局部總高21.350米。一層建筑面積1915.47平方米，總建筑面積7661.88平方米。平面坐標見總設計規劃圖。2.2二次結構設計概況本工程二次結構采用陶?；炷列⌒涂招钠鰤K390*290*190mm、390*190*190mm空心砌塊和相應尺寸的混凝土空心砌塊及MU10標準磚，密度800kg/m3，混合砂漿：Mb5.0、Mb10.0。二次結構混凝土強度

6、等級C20細石混凝土。3.施工部署3.1部署原則由于工期緊、任務重，本工程二次結構砌筑遵循從下向上、水、電穿插進行逐層施工的施工原則，嚴格按照合理的施工順序進行施工。3.2施工進度安排² 2011年5月25日6月25日完成首層至頂層二次結構砌筑。4.施工準備4.1技術準備在砌筑前，認真熟悉圖紙，核實門窗洞口位置及洞口尺寸，明確預留、預埋位置，算出窗臺及過梁頂部標高，熟悉相關構造及材料要求。審核施工圖紙確保填充墻、門窗洞口位置、軸線尺寸準確無誤。做好鋼筋翻樣及鋼筋下料。有試驗室出具完整的砌筑配比試驗報告。制定本分項工程的檢查制度及質量標準。4.2機具準備機械：塔式起重機、切割機、砂漿攪

7、拌機。工具：大鏟、瓦刀、手鋸、電錘、小推車、灰斗、鐵鍬、小線、線墜、皮數桿等。4.3材料準備本工程二次結構采用輕集料混凝土小型空心砌塊，根據工程進度由工程部向材料組提材料計劃，材料組確保材料的供應滿足施工進度需要，對材料要求如下：對進場的各種砌塊，按照砌體工程施工質量驗收規范GB50203-2002的要求做好送樣試驗。合格后方可使用。砌筑用的砂子選用水砂，砂子不得含有有害物質，進場后將其中雜物清理干凈，含泥量不得大于5%。輕骨料混凝土小型空心磚切塊砌筑時的產品齡期應超過28d。砌筑砂漿用水必須符合國家現行標準混凝土拌合用水標準（JGJ63）的規定。水泥進場使用前、應分批對強度、安定性進行檢查。

8、當在使用中對水泥質量有懷疑或水泥出廠超過三個月時，應進行復查試驗，并按其結果使用。鋼筋的材質應有出廠合格證、質量證明單和復試報告。進場的物資應安排專門的存放位置。各種材料分開堆放，水泥入庫，水泥庫需有良好的防潮設施，先進場的材料先用。 5.主要施工方法5.1施工工藝基層驗收、墻體彈線(栽筋)墻拉筋、構造柱筋等見證取樣、拌制（混凝土）砂漿砌筑坎臺、排磚摞底立桿掛線砌墻澆筑構造柱混凝土（門窗抱框）7d后塞縫、收尾驗收養護5.2施工方法1. 結構經驗收合格后，把砌筑基層樓地面的浮漿殘渣清理干凈并彈線。填充墻的邊線、門窗洞口位置線必須準確，偏差控制在規范允許的范圍內。皮數桿應立在填充墻的兩端或轉角處，

9、并拉通線。2. 填充墻砌筑時應預選、預排砌塊，并清除砌塊表面污物，剔除外觀質量不合格的砌塊。 3. 輕骨料混凝土小型空心砌塊填充墻砌筑時，在墻底部砌一皮高度不小天200mm混凝土空心砌塊。4. 砌筑時填充墻必須遵循“反砌”原則，每皮砌塊底部朝上砌筑，上下皮應錯縫搭砌，搭砌長度一般為砌塊長度的1/2。如上下皮砌塊不能對孔砌筑時，搭砌長度也不應小于砌塊90mm，如不能滿足上述要求時，應在水平灰縫預埋2ø6拉結筋，拉結筋的長度不小于700mm。豎向通縫不應大于2皮砌塊。5. 填充墻砌體的水平灰縫應平直，按凈面積計算的砂漿飽滿度不小于80。豎向灰縫應采用加漿方法，使砌砂漿飽滿，嚴禁用水沖漿灌

10、縫，不得出現假縫、瞎縫、透明縫。豎縫的飽滿度不低于80。6. 本工程后砌填充墻墻拉筋及構造柱采用后栽筋的方式，選用YJ建筑結構膠，施工配比甲組份：乙組份=5：1，具體做法如下圖：注：墻拉筋的深度為15（9cm）、構造柱的直筋深度為10（12cm）。7. 砌體一般要求：1） 衛生間在砌體的根部澆筑200mm高同墻厚C20素混凝土板帶；2） 輕骨料混凝土小型空心砌塊填充墻砌體的水平灰縫厚度應1012mm，豎向灰縫1520mm,豎向灰縫兩邊夾木板條，采取人工灌縫填滿填實。砌筑時的鋪灰長度不得超過800mm。3） 所有填充墻：當墻長超過8米或?qū)痈?倍時，應設置構造柱，構造柱尺寸200*300、縱筋4根

11、14（HRB335）、箍筋8（Q235）間距200。4） 砌體拉結筋在框架柱、構造柱相接處延墻高每400高設一道拉接筋，如上圖；5） 門窗過梁按03G322標準圖集相應施工；6） 當墻高大于4.0米時，延1/2墻板或窗臺或門窗上頂設通長鋼筋混凝土板帶，配筋按本工程結施總說明施工；7） 窗臺壓頂按結施-20施工：女兒墻壓頂按結施-20施工：8） 砌體與構造柱相接處砌成馬牙槎，一退一出，先退后進；9） 電梯井砌體構造柱在砌體的拐角處設，做法按結施-20施工，砌體在電梯門上頂設圈梁，做法按結施-20施工；10） 門窗構造框：按結施總說明02SG614相關說明施工；11） 填充墻每天砌體高度不應大于1

12、.80米，砌體上頂與混凝土梁、板斜砌砌體應在下部砌體完成7d后進行，最上頂也可砌一皮混凝土標準磚，標準磚上頂與梁、板預留50mm高縫，待下部砌體完成7d后用C25微膨脹細石混凝土填充，要求人工填滿搗實，也可在抹灰前提前填滿填實。12） 各層砌體應在衛生間止水坎板帶、砌體拉結筋及構造柱鋼筋驗收合格后方可進行。13） 填充墻斜砌砌體或澆填微膨脹細石混凝土時因在7d后進行，所以外墻里側及內墻施工砌體措施費的腳手架將發生二次搭設費用。8、構造柱的施工方法：、豎向主筋采用植筋，上下植筋，中間搭接，搭接長度為45。模板安裝前需根據構造柱的軸線校正豎向鋼筋的位置和垂直度。、構造柱模板采用18mm厚竹膠板，5

13、0*100mm木方做背楞；模板必須與磚墻面嚴密貼緊，支撐牢固，堵塞縫隙，以防漏漿。、在每層構造柱底部留出二皮磚高的洞口用于清理雜物；在混凝土澆筑前，必須將磚墻和模板澆水潤濕，并將模板內的砂漿殘渣、磚渣等清理干凈。、構造柱混凝土的澆筑，混凝土的坍落度不應低于90mm。每400mm500mm高分層邊振搗邊澆筑?；炷翝仓r應保證砌體砂漿的強度不應低于1Mpa。、澆筑混凝土時采用插入式振搗器；振搗棒隨振隨拔，每次振搗層的厚度不得超過振搗棒有效長度的1.25倍。振搗時禁止直接碰觸鋼筋或磚墻，嚴禁通過磚墻傳振，以避免墻鼓肚和灰縫開裂。在新老混凝土接槎處，須先用水沖洗、濕潤，在鋪1020 mm厚的減石子水

14、泥砂漿，方可繼續澆筑混凝土。頂部用鋼筋棍人工插搗密實。10.砌體墻中門窗洞口及預留洞沒有結構梁時，在洞上設置鋼筋混凝土過梁。11.砌筑女兒墻時，在墻長每隔2000mm設置一根構造柱（轉角處設），柱斷面為同砌體寬*300mm，構造柱配筋按圖施工。12.對設計規定的洞口、管道、溝槽和預埋件，應在砌筑墻體時預留和預埋，不得隨意打鑿砌好的墻體。13.對設計規定的洞口、管道、溝槽和預埋件，應在砌筑墻體時預留和預埋，不得隨意打鑿砌好的墻體。14. 在施工時各類設備的固定方式及尺寸，在所需固定的整片墻排塊圖上標志各固定點，按塊圖隨砌筑在各固定點孔洞范圍內填灌灌孔混凝土，其余廚房設備及暖氣片設備等固定方式均按

15、此處理。（螺栓及金屬木固定件應做防銹防腐處理）。15. 對內、外墻砌體的砌筑位置要求：所有外墻砌塊與原結構面（墻、柱）相平,不留抹灰面，見下圖：所有內墻砌塊比原結構面（墻、柱）向內收20 mm,留抹灰面，見下圖：17. 水電工長預先將水電管道的位置線彈好，土建工長根據管道位置以及構造柱、門窗洞口的位置進行排磚，砌筑時盡量減少破磚。18. 電氣管線安裝要求：6.質量標準及保證措施1）、建立樣板制：在大面積施工前先砌樣板墻，檢查糾正使樣板墻的質量達到龍江杯的標準；結合樣板墻對施工工人進行技術交底。2）、后砌墻必須全數檢查，不合格的墻體必須重新砌筑。3）、砌筑前，墻地部應砌筑一皮磚混凝土空心砌塊，高

16、度不小于190mm，空心用C15混凝土填芯，澆搗密實。4）、填充墻上不得留設腳手眼，搭設腳手架。5）、為使砌體與砂漿之間粘結牢固，在砌體砌筑完成后2d澆水濕潤養護，含水率控制在5%8%，養護期34天。6)、砂漿配合比6）、砌筑時經常檢查墻體的垂直度，若存在偏差，在砂漿初凝前進行修正。7）、填充墻砌體尺寸、位置的允許偏差序號項 目允許偏差檢查方法1軸線位置偏移10尺量2垂直度每 層5吊線、尺量3表面平整度清水墻、柱52m靠尺塞尺混水墻、柱84門窗洞口高、寬度±5拉線尺量上下口偏移155灰縫水平縫5拉線尺量豎縫57.成品保護措施 小型空心砌塊在運輸裝卸過程中嚴禁拋擲和傾倒，防止損壞棱角。 在搭、拆腳手架和砌筑過程中，不得碰撞已砌墻體和門窗邊角。 在墻體上開洞
