A1800電能表客戶簡易手冊江蘇地區

1、A1800電能表客戶簡易手冊1,電表基本標識:1,電壓指示指示某相電壓存在。例如，如1、2和3均有顯示，則表示所有三相電壓都有，而若1、2、3均閃爍,則表示所有三相電均沒有電壓。某相電壓指示閃爍表示該相沒有電壓或失壓。2,顯示項編號該顯示項編號可有七位數字組成。可以通過Metercat軟件指定每個顯示項的編號。3, LCD左上方的四個箭頭用于指示被測電能所處象限，共有四個，分別指示與有功、無功電能有關的四個象限。2, 電表常見故障碼含義及簡單處理辦法:故障碼包括錯誤代碼,告警代碼,通訊代碼, 錯誤代碼說明:A1800電表是用一個組代碼和一個數字代碼在液晶顯示屏上指示錯誤代碼.組代碼使錯誤更容易

2、在液晶器上被識別.數字代碼指示出現的特定情況.舉例見圖:其中組代碼為E1,數字代碼為000100.具體組E1代碼類別和數字代碼含義如下:情況 代碼轉存錯誤 0 0 0 0 0 1 停電中,電表的易失RAM中保存的數據的校驗和出錯.晶振錯誤 0 0 0 0 1 0 指示一個與晶振有關的錯誤.CRC 錯誤 0 0 0 1 0 0 電表編程時可能出現的錯誤,使用ELSTER軟件可修復.內部通訊錯誤 0 0 1 0 0 0 電表出現了一個內部通訊錯誤.EEPROM 訪問錯誤 0 1 0 0 0 0 電表出現了非易失EEPROM的錯誤.一般配置錯誤 1 0 0 0 0 0 電表配置或程序問題,用ELST

3、ER軟件重新編程可修復.組E2代碼類別和數字代碼含義如下:情況 代碼安全配置錯誤 0 0 0 0 0 2 該代碼指示電表安全配置中出現的一個錯誤.密碼CRC 錯誤 0 0 0 0 2 0 表示在電表的ANSI C12.21密碼配置中出現CRE差錯.加密鑰匙CRC 差錯 0 0 0 2 0 0 表示在電表的ANSI C12.19加密鑰匙配置中出現CRE錯.ROM 故障錯誤 0 2 0 0 0 0 電表固件寫入不完整.用ELSTER固件升級軟件可修復.斷電數據保存錯誤 2 0 0 0 0 0 一次斷電期間,非易失EEPROM中保存的數據可能無效.組E3代碼類別和數字代碼含義如下:情況 代碼時鐘錯誤

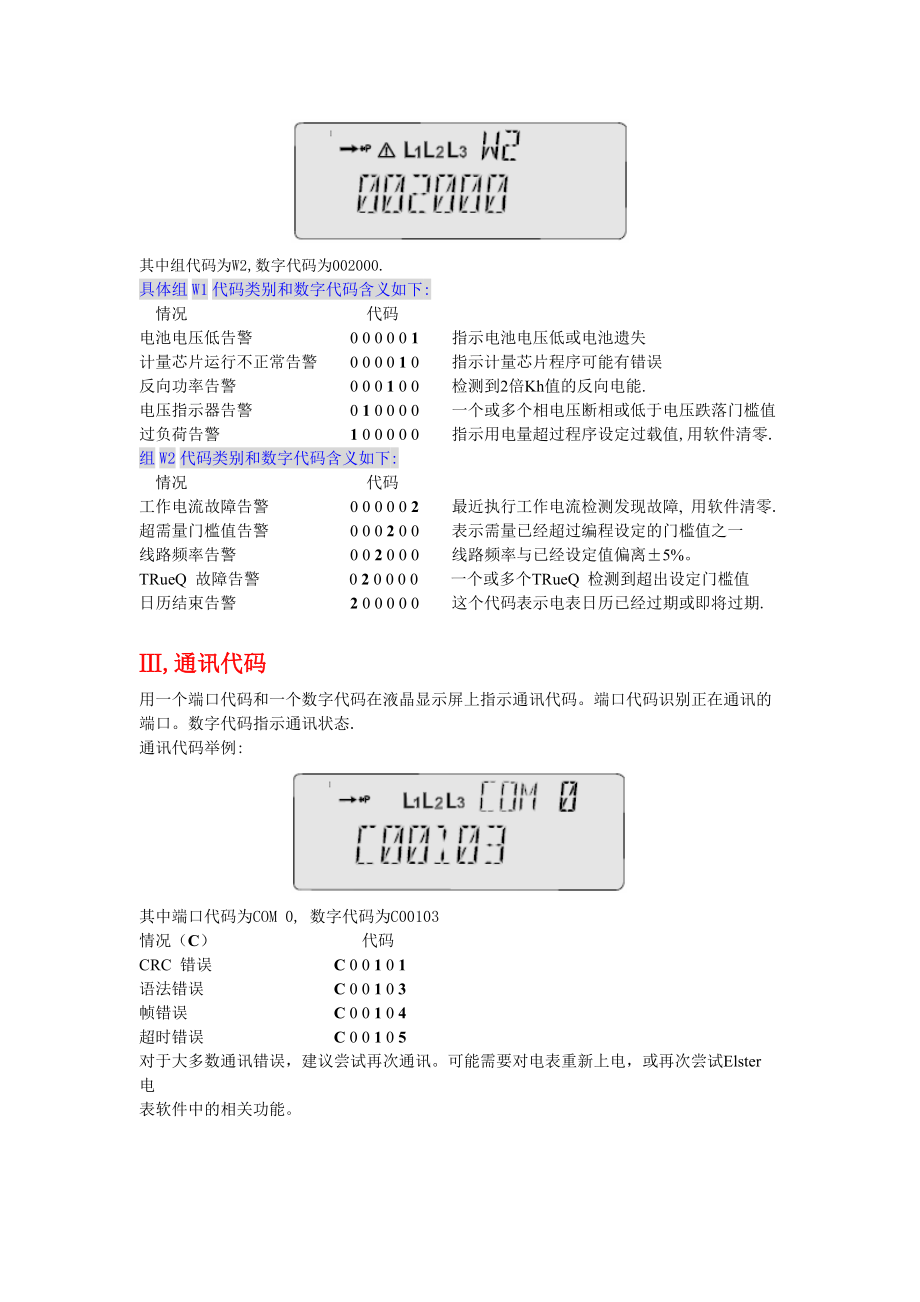

4、 0 3 0 0 0 0 電表計時能力出現錯誤,更換電池,用ELSTER軟件編程.告警鎖定顯示屏 3 0 0 0 0 0 表明一個或多個告警代碼已經鎖定顯示屏.,告警代碼告警代碼用于指示那些還沒有影響到記費數據完整性的有關情況。用一個組代碼和一個數字代碼在液晶顯示屏上指示告警代碼。組代碼使錯誤更容易在液晶顯示器上被識別。數字代碼指示出現的特定情況.舉例見圖:其中組代碼為W2,數字代碼為002000.具體組W1代碼類別和數字代碼含義如下:情況 代碼電池電壓低告警 0 0 0 0 0 1 指示電池電壓低或電池遺失計量芯片運行不正常告警 0 0 0 0 1 0 指示計量芯片程序可能有錯誤反向功率告警

5、 0 0 0 1 0 0 檢測到2倍Kh值的反向電能.電壓指示器告警 0 1 0 0 0 0 一個或多個相電壓斷相或低于電壓跌落門檻值過負荷告警 1 0 0 0 0 0 指示用電量超過程序設定過載值,用軟件清零.組W2代碼類別和數字代碼含義如下:情況 代碼工作電流故障告警 0 0 0 0 0 2 最近執行工作電流檢測發現故障, 用軟件清零.超需量門檻值告警 0 0 0 2 0 0 表示需量已經超過編程設定的門檻值之一線路頻率告警 0 0 2 0 0 0 線路頻率與已經設定值偏離±5%。TRueQ 故障告警 0 2 0 0 0 0 一個或多個TRueQ 檢測到超出設定門檻值日歷結束告警

6、 2 0 0 0 0 0 這個代碼表示電表日歷已經過期或即將過期.,通訊代碼用一個端口代碼和一個數字代碼在液晶顯示屏上指示通訊代碼。端口代碼識別正在通訊的端口。數字代碼指示通訊狀態.通訊代碼舉例:其中端口代碼為COM 0, 數字代碼為C00103情況（C） 代碼CRC 錯誤 C 0 0 1 0 1語法錯誤 C 0 0 1 0 3幀錯誤 C 0 0 1 0 4超時錯誤 C 0 0 1 0 5對于大多數通訊錯誤，建議嘗試再次通訊?？赡苄枰獙﹄姳碇匦律想?，或再次嘗試Elster 電表軟件中的相關功能。3, 使用Metercat軟件給A1800電能表做清零工作:,清零. 打開Metercat軟件,軟件

7、用戶名默認為:Administrator ,密碼輸入:Administrator,進入如下桌面:在Function(作用,功能)的下拉菜單中選擇Clear Values&statuses,在一切就續的情況下,可以把光電頭對好電表,然后用電腦鼠標單擊命令即可。,清除事件記錄.同樣的操作方法,只需要在Function(作用.功能)的下拉菜單中選擇Clear Event Log. 在一切就續的情況下,可以把光電頭對好電表,然后用電腦鼠標單擊命令即可。4,軟件寫表簡單操作步驟:在日常校表的過程中,有時需要對一些老電表做程序的更新,可以按以下操作步驟:1, 打開Metercat軟件,軟件用戶名默

8、認為:Administrator ,密碼輸入:Administrator,進入如下桌面:在Function(作用,功能)的下拉菜單中選擇program,在一切就續的情況下,可以把光電頭對好電表,然后用電腦鼠標單擊命令即可。注意:給電表寫程序是在電腦里有程序文件的前提下才可進行.出廠時每只電表均已寫好程序,一般用戶不需要直接寫表。5,軟件讀表簡單操作步驟:在平時工作中,我們有時需要對電表里的內部數據進行讀取,具體讀表過程按以下步驟:,打開Metercat軟件,軟件用戶名默認為:Administrator ,密碼輸入:Administrator,進入如下桌面:在Function(作用)的下拉菜單中

9、選擇Diagnostic Read(診斷讀),然后再在Viewset的下拉菜單中選擇Long Diagnostic(長診斷讀),在一切就續的情況下,可以把光電頭對好電表,然后用電腦鼠標單擊命令.這時電表就處于被讀狀態中待電表被讀完成之后,軟件會顯示如下桌面該對話框的出現意味著讀表工作已成功.然后把該對話框取消掉,讀表的內容就會出現,如下：說明: 在Viewset的下拉菜單中有以下命令:,其中Long Diagnostic的意思是長診斷,使用該命令可以讀出電表內部所有的數據. Meter Data 的意思是電表數據.Program Configuration的意思是程序設置, Short Dia

10、gnostic是短診斷讀。建議用戶采用第一種Long Diagnostic來讀取電表。,多數江蘇客戶在平時工作中,對校驗過的電表和從現場更換回來的老電表需要再次讀出電表內部時段.以便核實.可按以下操作方法：在讀出來的電表信息對話框中,選取Switch Time。具體見下圖：,需要說明的事,當讀完一次電表的數據以及電表設置后,Metercat軟件會自動把先前的讀取的數據保存起來.如果在下次的時候想查看上一次的讀表記錄.只需用鼠標單擊軟件中的”選擇讀數”,之后電腦屏幕會自動出現下面的對話框:選取好對話框中的文件后,單擊,即可打開之前的讀表數據.6,繼電器脈沖輸出說明:附錄1:A1800關口表顯示代

11、碼ELSTER-A1800(0.2S)關口電能表顯示代碼(江蘇地區)ELSTER A1800關口表(0.2S)循環顯示項目代碼及順序順序號標識代碼中文說明1888全字符液晶測試（同時電表自檢及顯示故障碼）2當前時間3當前日期4正向有功總電量5反向有功總電量6I象限無功總電量Q17II象限無功總電量Q28III象限無功總電量Q39 IV象限無功總電量Q410峰費率正向有功電量11 1 8.2平費率正向有功電量12谷費率正向有功電量13峰費率反向有功電量14平費率反向有功電量15谷費率反向有功電量16正向有功最大需量17正向有功最大需量發生日期18正向有功最大需量發生時間19反向有功最大需量20反

12、向有功最大需量發生日期21反向有功最大需量發生時間22峰費率正向有功最大需量23峰費率正向有功最大需量發生日期24峰費率正向有功最大需量發生時間25平費率正向有功最大需量26平費率正向有功最大需量發生日期27平費率正向有功最大需量發生時間28谷費率正向有功最大需量29谷費率正向有功最大需量發生日期30谷費率正向有功最大需量發生時間31L1H1A相電壓32L2H2B相電壓33L3H3C相電壓34L1H1A相電流35L2H2B相電流36L3H3C相電流37L1COSA相功率因數38L2COSB相功率因數39L3COSC相功率因數ELSTER A1800 關口表(0.2S)按鍵顯示項目代碼及順序順序

13、號標識代碼中文說明1當前時間2當前日期3.正向有功總電量存儲值4.反向有功總電量存儲值5.I象限無功總電量Q1存儲值6.II象限無功總電量Q2存儲值7.III象限無功總電量Q3存儲值8.IV象限無功總電量Q4存儲值9峰費率正向有功電量10平費率正向有功電量11谷費率正向有功電量12.峰費率正向有功電量存儲值13.平費率正向有功電量存儲值14.谷費率正向有功電量存儲值15.正向有功最大需量存儲值16.峰費率正向有功最大需量存儲值17.平費率正向有功最大需量存儲值18.谷費率正向有功最大需量存儲值19.峰費率反向有功最大需量存儲值20.平費率反向有功最大需量存儲值21.谷費率反向有功最大需量存儲值

14、22三相掉電次數23需量復位次數24.01上次復位日期25資產編號1（9位前1位）26資產編號2（9位后8位）附錄2：A1800用戶表顯示代碼ELSTER-A1800(0.2S/0.5S)用戶電能表顯示代碼(江蘇地區)ELSTER A1800(0.2S/0.5S)循環顯示項目代碼及順序順序號標識代碼中文說明1888全字符液晶測試（同時電表自檢及顯示故障碼）20.1局編號(用戶號)312當前日期411當前時間58.1峰費率正向有功電量68.2平費率正向有功電量78.3谷費率正向有功電量820正向有功總電量921反向有功總電量1026I象限無功總電量Q11127II象限無功總電量Q21228III

15、象限無功總電量Q31329IV象限無功總電量Q4146.1峰費率有功正向最大需量及發生時間156.2平費率有功正向最大需量及發生時間166.3谷費率有功正向最大需量及發生時間176.4總有功正向最大需量及發生時間186.1.01峰費率有功正向最大需量196.2.01平費率有功正向最大需量206.3.01谷費率有功正向最大需量216.4.01總有功正向最大需量ELSTER A1800(0.2S/0.5S)按鍵顯示項目代碼及順序順序號標識代碼中文說明10.1局編號(用戶號)212當前日期311當前時間420.正向有功總電量(存儲值)521.反向有攻總電量(存儲值)626.I象限無功總電量Q1(存儲
