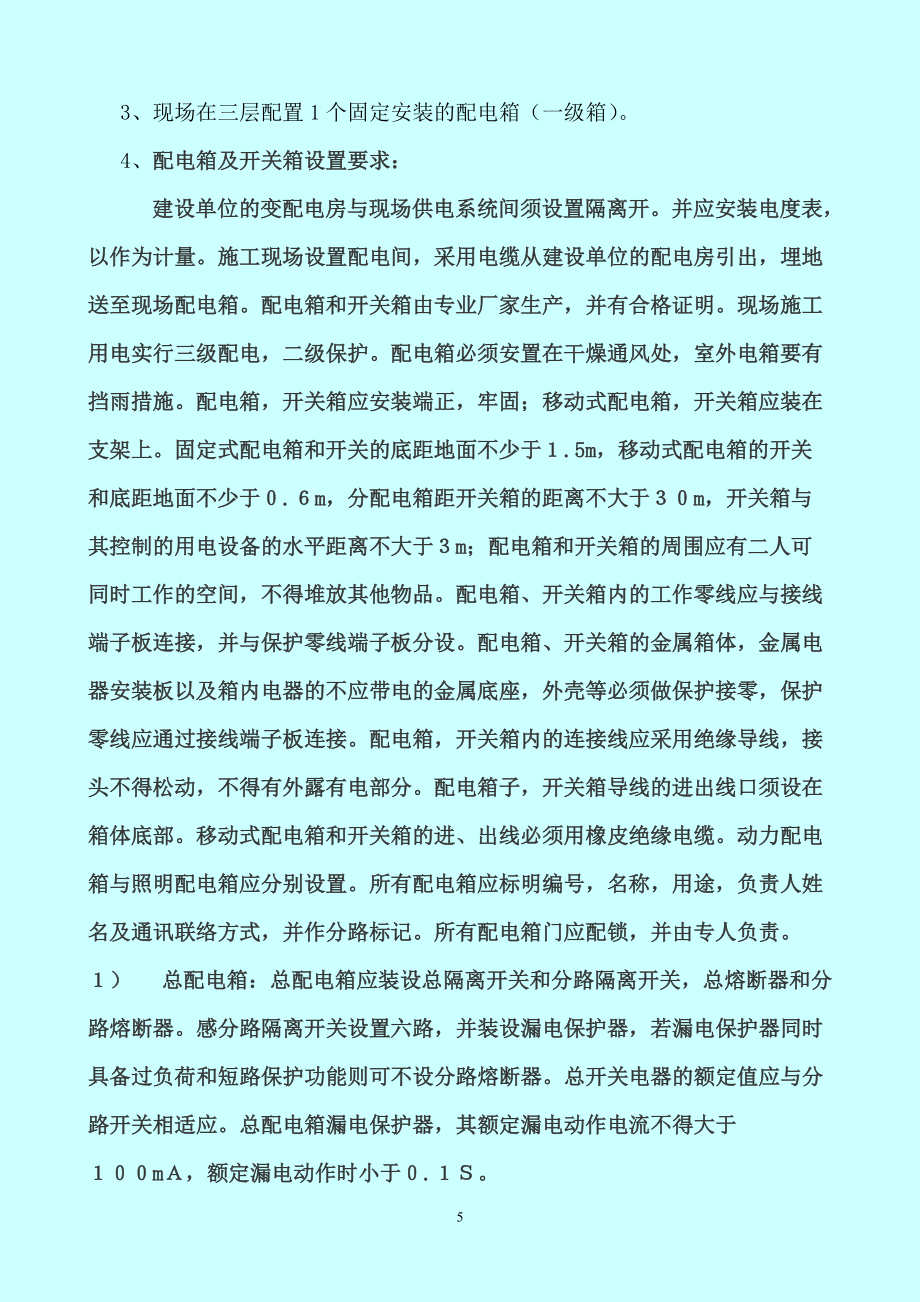

臨時用電專項方案(1)_第5頁
已閱讀5頁,還剩20頁未讀, 繼續免費閱讀

下載本文檔

版權說明:本文檔由用戶提供并上傳,收益歸屬內容提供方,若內容存在侵權,請進行舉報或認領

文檔簡介

1、目 錄第一章、編制說明2 第二章、工程概況3第三章、用電布置5第四章 負荷計算 8第五章、安全用電技術措施的電氣防火措施12第六章施工現場的電纜線路要求18第七章、施工用電管理制度及維護制度20第八章、臨時用電管理及組織機構圖23第九章、施工總平面布置圖25 第一章 編制說明一、 本工程臨時用電安裝施工方案是根據施工組織設計要求、中華人民共和國安全生產法和國家頒布的現行施工現場臨時用電安全技術規范(JGJ46-2005)及省市對施工現場臨時用電有關規定,并結合施工現場實際情況針對該項工程臨時用電、施工照明工程和編寫本施工方案。二、 本施工用電專項方案針對該工程特點對施工臨時用電進行總體施工規劃

2、,在實際施工過程中,根據現場情況,按施工規范的要求進行處理和補充。三、 編制依據1、 工程承包合同、施工圖、相關的標準、法律法規、規范與規程有關的文件,各種機械說明書、施工照明的布置、建筑施工計算手冊。2、 公司質量手冊,環境和職業健康安全管理手冊和有關文件。3、 該工程建筑面積為40348.92,按相關規范、規程現場設三級配電,一級配電箱1臺(設置在二層),二級配電箱18臺(每層3臺),其中每兩層設置一臺二級分配箱,開關箱必須按設備的不同型號、規格選用相配套的電纜及漏電保護器電纜沿墻設置不得拖地。4、 現場的施工照明統一用二芯電纜,從未級配電箱引出,現場設拖線板開關或插座。5、 現場所有線路

3、及用電設備、照明,必須是專業電工按規定、規程施工,起用設備之前,必須由專業人員操控。第二章 工程概況一、工程概況本工程為勘探開發研究院實驗中心及外系統建設(內裝飾)工程,位于大慶勘探開發研究院院內,工程由深圳城市建筑裝飾工程有限公司負責施工。(一)建筑概況建設單位大慶勘探開發研究院設計單位深圳城市建筑裝飾工程有限公司工程名稱勘探開發研究院實驗中心及外系統建設(內裝飾)工程工程地址大慶勘探開發研究院單位工程名稱建筑面積(m2)建筑高度結構類型層數實驗中心40348.9232.9框架六層根據該工程特點及用電負荷,在臨電方案編制時已充分考慮各階段施工用電的需要,經仔細研究,以滿足以下工程進度目

4、標。計劃總工期:253個日歷天二現場勘探:1根據裝飾工程的施工組織設計和施工進度計劃安排、總平面圖和擬定的臨時用電平面布置圖,確定本工程所用機械設備的位置和三級配電的層次及導線架設的布置情況。2該工程避雷接地設置在配電房處,配電線路的中間處和末端處做三處重復接地(利用已施工的接地裝置)。三設備配置:根據各個部分工程的進度安排,配備如下:序號名稱型號單臺功率單位施工階段數量樓地面墻柱面天花1施工客貨電梯SSE1507.5kw臺22砂漿攪拌機JDY35015kw臺33焊機BX1-63020kw臺84切割機3 kw臺45空壓機2 kw臺46電錘1.5 kw臺87手電鉆0.6 kw臺248五齒鋸0.6

5、 kw臺129角磨機0.6 kw臺610普通白紙燈泡0.2 kw個注:平面布置詳見施工總平面圖.附最后面。第三章 用電布置1、電源由施工現場內建設單位配電間引出,接入本工程臨時用電一級配電箱。2、工程供電系統采用TN-S接地保護系統。供電方式為放射式,直接由現場一級箱引出.通過各樓層電井送至各樓層的二級分配電箱(二級控制),再由分配電箱引到開關箱,終端為施工照明和機械設備。3、現場在三層配置1個固定安裝的配電箱(一級箱)。4、配電箱及開關箱設置要求:建設單位的變配電房與現場供電系統間須設置隔離開。并應安裝電度表,以作為計量。施工現場設置配電間,采用電纜從建設單位的配電房引出,埋地送至現場配電箱

6、。配電箱和開關箱由專業廠家生產,并有合格證明。現場施工用電實行三級配電,二級保護。配電箱必須安置在干燥通風處,室外電箱要有擋雨措施。配電箱,開關箱應安裝端正,牢固;移動式配電箱,開關箱應裝在支架上。固定式配電箱和開關的底距地面不少于.5m,移動式配電箱的開關和底距地面不少于.m,分配電箱距開關箱的距離不大于m,開關箱與其控制的用電設備的水平距離不大于m;配電箱和開關箱的周圍應有二人可同時工作的空間,不得堆放其他物品。配電箱、開關箱內的工作零線應與接線端子板連接,并與保護零線端子板分設。配電箱、開關箱的金屬箱體,金屬電器安裝板以及箱內電器的不應帶電的金屬底座,外殼等必須做保護接零,保護零線應通過

7、接線端子板連接。配電箱,開關箱內的連接線應采用絕緣導線,接頭不得松動,不得有外露有電部分。配電箱子,開關箱導線的進出線口須設在箱體底部。移動式配電箱和開關箱的進、出線必須用橡皮絕緣電纜。動力配電箱與照明配電箱應分別設置。所有配電箱應標明編號,名稱,用途,負責人姓名及通訊聯絡方式,并作分路標記。所有配電箱門應配鎖,并由專人負責。) 總配電箱:總配電箱應裝設總隔離開關和分路隔離開關,總?cè)蹟嗥骱头致啡蹟嗥?。感分路隔離開關設置六路,并裝設漏電保護器,若漏電保護器同時具備過負荷和短路保護功能則可不設分路熔斷器??傞_關電器的額定值應與分路開關相適應。總配電箱漏電保護器,其額定漏電動作電流不得大于m,額定漏

8、電動作時小于.。) 分配電箱:分配電箱應安裝總隔離開關和分路隔離開關以及總?cè)蹟嗥骱头致窋嗥?。分路隔離開關的數量應由該分配電箱控制用電設備的數量來決定,分配電箱和分路應安裝漏電保護器,其開關的額定值應與響應開關箱額定值相適應,分配電箱漏電動作電流為m,額定漏電動作時應小于.。) 開關箱:每臺用電設備應有各自專用的開關箱就近設置,距用電設備水平距離不大于m。做帶一機一閘一保,并有過載保護裝置,禁止同用一個開關電器直接控制二臺或二臺以上設備。開關箱內的開關電器必須能在任何情況下都可以使用電設備與電流實行隔離。開關箱中必須裝設漏電保護器,其開關的額定值與用電設備相適應。開關箱漏電動作電流為m,潮濕環境

9、和手持電動工具漏電動作電流不得大于m,額定漏電動作時間應小于.,照明用開關箱應單獨設置,也應實行一閘一保。4、配電線路敷設要求:)電纜干線采用埋地敷設,嚴禁沿地面明設,并應避免機械損傷和介質腐蝕。)電纜類型應根據敷設方式,環境條件選擇,電纜截面應根據允許載流量和允許電壓損失確定。)電纜在外直接埋地敷設的深度為.m,并應在電纜上下各均勻鋪設不小于mm厚的細砂,然后覆蓋磚等硬質保護層。)電纜穿越建筑物,構筑物,道路,易受機械損傷的場所及引出地面從高度至地下.處,必須加設防護套管。)埋設敷設電纜的接頭應設在地面上的接線盒內,接線盒應能防水,防塵,防機械損傷并應遠離易燃,易爆,易腐蝕場所。)橡皮電纜架

10、空敷設時,應沿墻壁或電感設置,并絕緣子固定,嚴禁使用金屬裸線作綁線。固定點間距應保證橡皮電纜能承受自重所帶來的荷重。橡皮電纜的最大弧垂距地不得小于.米。)電纜接頭應牢固可靠,并應做絕緣強度,不得承受張力。4、各個加工點的三級配電箱(流動開關箱)分別由分電箱供電。分配電箱及三級配電箱內設置漏電保護開關,形成三級控制二級保護,裝設在流動開關箱內的供電設備的各出線漏電開關的動作電流不大于30mA,動作時間不大于0.1S。分配電箱的漏電保護開關的動作電流不大于75mA,動作時間不大于0.1S。電源進線中間及末端至少三處做重復接地,接地電阻小于4歐。 5、主干線的敷設采用YJV22-4*70+1*35

11、mm2 的電纜線穿鋼管埋地700敷設(或沿建筑物外墻敷設),保護零線同時敷設。一級箱至二級分配箱架空敷設(豎向敷設于電井)YJLV22-4*95*1*50mm2 電纜,分配箱至二級箱架空敷設YJLV22-4*50*1*25mm2的電纜。第四章 負荷計算一、總用電量計算由于主體階段的施工機具最多,用電量最大,故對主體階段是施工用電進行計算和線路選擇,即可滿足本工程臨時用電的需求。施工機具的設備容量換算后見下表:序號名稱型號單臺功率單位施工階段數量樓地面墻柱面天花1施工客貨電梯7.5kw臺22砂漿攪拌機JDY35015kw臺33焊機BX1-63020kw臺84切割機3 kw臺45空壓機2 kw臺4

12、6電錘1.5 kw臺87手電鉆0.6 kw臺248五齒鋸0.6 kw臺129角磨機0.6 kw臺610普通白紙燈泡0.2 kw套42011總功率361.2KW根據上表可得:電動機合計功率:P1=50.2kw 電焊機合計功率為:P2=30kw 照明用電量按總用電量的10%計,K1=0.5,K2=1.1,K3=0.5,K4=0.6, COS=0.6,則,總用量按下式計算:S=K1K2(K3P1/COS+ K4P2) =0.51.1(0.550.2/0.75+0.630) =28.31Kva總用電計算電流: I線=S/(1.73U) =(28.31000)/(1.732380) =42(A) 選用B

13、V型銅芯塑料線,截面為150mm2時,持續允許電流為300A42A,而且可滿足要求。 二、分配電箱導線截面的選擇 (一)1號分配電箱 1、設備功率 設備功率表機具名稱數量(臺)單臺功率合計功率施工客貨電梯27.5kw15對焊機65kw30切割機43 kw12空壓機22 kw4電錘41.5 kw6手電鉆100.6 kw6五齒鋸80.6 kw4.8角磨機40.6 kw2.4總計功率:80.2kw 2、負荷計算 根據施工機具需用量計劃表可得: 1號配電線路用電:S= Qj=80.2kva 1)按導線的允許電流選擇 總用電計算電流: I線=S/(1.732U) =(80.21000)/(1.73238

14、0) =121.85(A) 選用BV型銅芯塑料線,截面為50mm2時,持續允許電流為150A121.85A,可滿足要求. 2 )按允許電壓選擇為簡化計算,把全部負荷集中在1路的末端來考慮,由總配電柜到1號分配電箱的線路長度為40m,允許相對電壓損失e =8%,且當采用銅線做380/220V三相五線供電量,C=77,導線的截面為:S=(SL)/(Ce)%=(44.8340)/778%=9.7mm23)按機械強度選擇 為簡化計算,把全部負荷集中在1路的末端來考慮 為了同時滿足上述三者要求,1號導線的截面應選用50mm2。 (二)2、3號分配電箱 1、設備功率機具名稱數量(臺)單臺功率合計功率對焊機

15、65kw30切割機43 kw12空壓機22 kw4電錘41.5 kw6手電鉆100.6 kw6五齒鋸80.6 kw4.8角磨機40.6 kw2.4總計功率:65.2kw 設備功率表:2、負荷計算根據施工機具需用量計劃表可得:電動機合計功率:P1=65.2 kva總用電計算電流: I線=S/(1.732U) =(65.21000)/(1.732380) =99.06(A)選用BV銅芯塑料線,截面為50 mm2時,持續允許電流為150A99.06A,可滿足要求。2)按允許電壓降選擇為簡化計算,把全部負荷集中在2路的末端來考慮。由總配電柜到2號分配電箱的線路長度為100m,允許相對電壓損失e =8%

16、,且當采用銅線做380/220V三相五線供電量,C=77,導線的截面為:S=(SL)/(Ce)%=(30.06100)/778%=1.5mm2 3)按機械強度選擇 絕緣銅線架空敷設時,截面不得小于4 mm2 為了同時滿足上述三者要求,2、3號導線的截面應選用50 mm2。第五章 安全用電技術措施的電氣防火措施一變配電房設施安裝安全技術要求:1.不要把可燃物放在變壓器或總配電房附近,否則有發生火災的危險;2.不要安裝在含有爆炸性氣體的環境里,否則有引發爆炸的危險;3.必須由具有專業資格的人進行配線作業,否則有觸電的危險;4.確認輸入電源處于完全斷開的情況下,才能進行配線作業,否則有觸電的危險;5

17、.必須將變頻器的接地端子可靠接地,否則有觸電的危險;6.存貯時間超過兩年的變頻器,上電時應先用調壓器逐漸升壓,否則有觸電和爆炸的危險7.通電情況下不得用手摸控制端子,否則有觸電的危險;8.手潮濕時,不要操作變壓器否則有觸電危險9.應在斷開電源10分鐘后進行維護操作,此時充電指示燈徹底熄滅或確認正負母線電壓在36V以下,否則有觸電的危險10.主回路接線用電纜鼻子的裸露部分,一定要用絕緣膠帶包扎好,否則有損壞財物的危險11.用電纜將鍵盤引出變頻器使用時,注意鍵盤端子與電纜端子連接時有凹凸方向要求,使用無凹凸方向的電纜插頭會有鍵盤電源短路的危險,錯接將導致鍵盤損壞甚至可能燃燒12.搬運時不要讓LED

18、鍵盤顯示單元和蓋板壓力,否則掉落有受傷或損壞財物的危險13.嚴禁安裝在水管等可能產生水滴飛濺的場合14.不要將螺釘墊片及金屬棒之類的異物掉進變頻器內部,否則有火災及損壞財物的危險15.如果變頻器有損傷或部件不全時,請不要安裝運轉,否則有火災和受傷的危險16.不要安裝在陽光直射的地方,不要將P(+)PB與(-)短接,否則有火災及損壞財物的危險17.主回路端子與導線鼻子必須牢固連接18.嚴禁將控制端子中TATBTC以外的端子接上交流220V信號,否則有損壞財物的危險二、安全用電技術措施根據JGJ46-2005施工現場臨時用電安全技術規范要求,施工現場供電采用變壓器單獨供電,并采用安全可靠的三相五線

19、制。主干線有三根相線、一根工作零線(藍色工作零線)、一根保護接地(雙色線保護接地)。1、整個現場配電系統采用TN-S接零線保護系統。專用保護零線(PE線)必須進入每個分配電箱、開關箱,從開關箱引出與設備機殼、電動工具、燈具的金屬外殼做可靠的電氣連接。PE線的截面不小于工作零線的截面。 2、PE線除在總配電箱處作重復接地外,還必須在配電箱線路的中間處和末端處做重復接地,每一處重復接地電阻值不大于4。3、PE線必須采用綠/黃雙色線,與電氣設備相連接的保護零線采用不大于2.5mm2多股銅線,手持用電設備的保護零線的截面積不得小于1.5mm2。如采用電纜作導線,可在其專用保護零線的兩端作綠/黃雙色標記

20、,以免發生混接。在任何情況下不準使用綠/黃雙色線做負荷線。4、每一接地裝置的接地線應采用二根以上導線體,在不同點與接地裝置做電氣導線體。不得用鋁導體做接地體或地下接地線。垂直接地體宜采用角鋼、鋼管或圓管,不宜采用螺紋鋼。5、在同一個供電系統內,不得一部分設備做保護接零,另一部分設備做保護接地。6、施工現場的塔機、龍門架,鋼管腳手架等設備、設施,若在相鄰建筑的防雷保護范圍以外,則應安裝防雷措施。防雷接地電阻值不大于4。7、 在任何情況下工作零線與保護零線不得混接。8、 整個現場施工用電系統采用“三級配電兩級保護”的配電系統。兩級漏電保護分別設在分配電箱和開關箱(含照明開關箱)。 9、 每臺用電設

21、備應按“一機、一閘、一漏、一箱”要求設置專用開關箱,實行“一機一閘”制,嚴禁用同一個開關電器直接控制兩臺及兩臺以上的用電設備(含插座)。 10、 配電箱內必須設置工作零和保護零線端子板,工作零端子板與體絕緣,箱體必須保持接零。保護零線應通過接線端子板連接。 11、 分配電箱與開關箱的距離不得超過30m,開關箱與其控制的固定用電設備的水平設備距離不宜大于3 m。 12、 固定式配電箱底面離地安裝高度的垂直距離宜在1.3 m1.5 m范圍內.移動式配電箱的下底離地垂直距離宜在0.61.5m內. 13、 配電箱應有門、鎖,防雨水和防火措施。箱門內側應有接線系統圖,門外側標明電箱名稱編號、用途和管理責

22、任人。 14、配電箱進、出導線應走箱體底部進出,進出線孔應加橡膠護圈。 15、配電箱周圍應有足夠二人同時工作的空間和通道。不得堆放任何障礙操作、維修的物品。 16、總配電箱、分配電處、開關箱內的電器的額定值、動作穩定值要相適應,一般是總箱分箱開關箱。熔斷器的規格選擇一般不大于額定電流的兩倍,嚴禁使用鉛絲代替熔絲。17、開關箱內的漏電開關其額定動作電流應不大于30mA,額定動作時間應小于0.1s,在潮濕和腐蝕介質場所應不大于15mA。額定動作時間應小于0.1s。18、配電箱內的連接先必須采用絕緣導線,接頭不得松動,不得有外露帶電部分。相線通過接線端子板接線的,要在接線端子板上加絕緣護罩。19、固

23、定配電導線 全部采用穿管 敷設,使用金屬管必須保護接零。移動電設備和移動照明燈具的開關箱的進出線必須使用橡套電纜,嚴禁使用塑套線。移動使用的電纜不得隨意亂拖,要有防護措施,防止機械損傷和介質腐蝕破壞絕緣造成漏電。20、 導線采用埋地敷設的,其埋地深度不小于0.6 m,并有防壓的保護措施,并在地面做線路標記。21、進入在建工程內的施工用電必須采用埋地引入,垂直敷設的固定點每層樓不得少于一處。22、樓梯間、電梯井門的照明采用36V電壓供電。燈體與手柄應牢固,絕緣應良好。燈頭與燈體結合牢固,燈頭無開關,燈泡外部有保護網。23、所有用電設備在投入使用前必須進行絕緣測定,符合規定才能使用。24、室外燈具

24、安裝高度距地面高度不低于3 m,室內燈具不得低于2.4 m。移動使用的碘鎢燈必須由電工專人管理、安裝接線,在使用地點必須作臨時固定,不得隨意放置使用。25、手持電動工具的負荷線,必須按其容量選用無接頭的多股銅芯橡皮護套軟電纜。26、漏電開關必須接產品說明書安裝、使用,并應裝設在隔離開關的負荷側。漏電開關的檢查測試須按實驗按紐三次。帶負荷分、合開關三次,均不得有誤動作。27、不得使用手動開關直接控制容量大于5.5KW以上的設備(應采用自動開關)。嚴禁使用閘刀開關直接控制上述機械。28、潛水泵使用前必須檢測絕緣性,其絕緣電阻必須符合規定。除做保護接零外,應使用額定漏電動作電流不大于15mA和額定動

25、作時間不大于0.1s的漏電開關。潛水泵的負荷線應采用Y1+S潛水電機用防水橡皮護套電纜。29、在進行電氣維修和界限時,應取下熔斷器,使線路有明顯的斷開點。三電氣防火措施1、合理配置、整定、更換各種保護電器,對電路和設備的過載、短路故障進行可靠保護。2、配電箱集中處放置干粉滅火器和警示牌。電氣裝置及電氣線路周圍不得堆放易燃、易爆物品及腐蝕介質,不得使用火源。生活用電不得使用電熱設備,照明線路不得亂拉亂接。嚴禁在照明燈上烘烤物品。3、總配電室應設置自然通風口,并有防止動物進入的措施。配電室向外開,門上設標志和配鎖。室內配置干粉滅火器和砂箱,懸掛嚴禁煙火標志,管理制度上墻。配電室不得兼作庫房和電氣維

26、修室。4、加強電氣設備和相同樓地間絕緣處理,防止閃爍。5、合理設置防雷裝置。6、建立電氣防火責任制,加強電氣防火重點場所煙火管制,并設置禁止煙火標志。7、建立電氣防火檢查制度,發現問題及時處理。8、設備不得超負荷工作,并避免出現高峰超負荷用電。9、生活用電不得使用電熱設備,照明線路不得亂拉亂搭。第六章施工現場的電纜線路要求一.室外電纜導線的敷設 1)電纜中必須包含全部工作芯線和作用保護零線或保護線的芯線。需要三相四線制配電的電纜線路必須采用五芯電纜。五芯電纜必須包括含淡藍、綠/黃二種顏色絕緣芯線。淡藍色芯線必須用作N線;綠/黃雙色芯線必須用作PE線,嚴禁混用。 2)電纜線路應采用埋地或架空敷設

27、,嚴禁沿地面明設,并應避免機械損傷和介質腐蝕。埋地電纜路徑應設方位標志。 3)電纜類型應更具敷設方式、環境條件等選擇。埋地敷設應采用鎧裝電纜;當選用無鎧裝電纜時,應能放水、防腐。架空敷設應采用無鎧裝電纜。 4)電纜直接埋地敷設的深度不應小于0.6m,并應載電纜緊鄰上、下、左、右側均勻敷設不小于50mm厚的細砂,然后覆蓋磚或混凝土板等硬介質保護層。 5)埋地電纜載穿越建筑物、構筑物、道路、易受機械損傷、介質腐蝕場所及引出地面從2.0m高到地下0.2m處,必須加設防護套管,防護套管的內徑不應小于電纜外徑的1.5倍。 6)埋地電纜與其附近外電電纜和管溝的平行間距不得小于2m,交叉間距不得小于1m。

28、7)埋地電纜的接頭應設在地面上的接線盒內,接線盒應能防水、防塵、防機械損傷,并應遠離易燃、易爆、易腐蝕場所。 8)架空電纜應沿電桿、支架或墻壁敷設,并采用絕緣子固定,綁扎線必須采用絕緣線,固定電間距應保證電纜能承受自重所帶來的荷載,沿墻壁敷設時最大弧垂直距地不得小于2.0m。 9)在建工程內的電纜線路必須采用電纜埋地引入,嚴禁穿越腳手架引入。電纜垂直敷設應充分利用在建工程的豎井、垂直孔洞等,并應靠近用電負荷中心,固定點每樓層不得少于一處。電纜水平敷設應沿墻或門口剛性固定,最大弧垂距地不得小于2.0m。 10)電纜線路必須有短路保護和過載保護。二、室內導線的敷設及照明裝置 1)室內配線必須采用絕

29、緣導線或電纜 2)室內配線應根據配線類型采用瓷瓶、瓷(塑料)夾、嵌絕緣槽、穿管或鋼索敷設。潮濕場所或埋地非電纜配線必須穿管敷設,管口和管接頭應密封;當采用金屬管敷設時,金屬管必須做等電位連接,且必須與PE線相連接。 3)室內非埋地明敷主干線距離地面高度不得小于2.5m。 4)架空進戶線的室外端應采用絕緣子固定,過墻處應穿管保護,距地面高度不得小于2.5m,并應采取防雨措施。 5)室內配線所用導線或電纜的截面應更具用電設備或線路的計算負荷確定,但銅線截面不應小于1.5mm2,鋁線截面不應小于2.5mm2。 6)鋼索配線的吊架間距不宜不大于12m。采用瓷夾固定導線時,導線間距不應小于35mm,瓷夾

30、間距不應大于800mm;采用瓷瓶固定導線時,導線或電纜時,可直接敷設于鋼索上。 7)室內配線必須有短路保護和過載保護。第七章 施工用電管理制度及維護制度一、施工用電管理制度1、編制臨時用電施工組織設計,制定安全用電技術措施和電氣防火措施。2、臨時用電工程圖紙單獨繪制,并作為臨時用電施工的依據。3、安裝、維修或拆除臨時用電工程,必須由電工完成。電工等級應同工程的難易程度和技術復雜性相適應。4、各類用電人員應做到:(1)掌握安全用電基本知識和所有設備的性能;(2)使用設備前必須按規定穿戴和配備好相應的勞動防護用品;并檢查電氣裝置和保護設施是否完好。嚴禁設備帶“病”運轉;(3)停用的設備必須拉閘斷電

31、、鎖好開關箱。(4)負責保護所有設備的負荷線、保護零線和開關箱。發現問題,及時報告解決;(5)搬遷或移動用電設備,必須經電工切斷電源并做妥善處理后進行。5、施工現場臨時用電必須建立安全技術檔案,并由主管該現場的電氣技術人員負責建立與管理。6、臨時用電應做定期檢查時間:每月一次。7、檢查工作按分部、分項工程進行,對不安全因素,必須及時處理,并應履行復查驗收手續。二、施工用電維護制度1、所有配電箱均應標明其名稱、用途,并做出分路標記。2、所有配電箱門應配鎖,配電箱和開關箱應由專人負責。3、所有配電箱、開關箱應每月進行檢查和維修。維修人員必須是專業電工。檢查、維修時必須按規定穿、戴絕緣鞋、手套,必須

32、使用電工絕緣工具。4、對配電箱、開關箱進行檢查、維修時,必須將其前一級相應的電源開關分閘斷電,并懸掛停電標志牌,嚴禁帶電作業。5、所有配電箱、開關箱在使用過程中必須按照下述操作順序:(1)送電操作順序為:總配電箱分配電箱開關箱;(2)停電操作順序為:開關箱分配電箱總配電箱(出現電氣故障的緊急情況除外)。6、施工現場停止作業一小時以上時,應將動力開關箱斷電上鎖。7、開關箱的操作人員必須符合規范要求,并熟悉開關電器的正確操作方法。8、配電箱、開關箱內不得放置任何雜物,并應經常保持整潔。9、配電箱、開關箱內不得掛接其他臨時用電設備。10、熔斷器的熔體更換時,嚴禁用不符合原規格的熔體代替。11、配電箱、開關箱的進線和出線不得承受外力。嚴禁與金屬尖銳斷口和強腐蝕介質接觸。三、施工現場人員要求:1 施工現場全部用電單位建立用電安全崗位責任制,明確各級用電安全責任人。2 施工現場電氣設備、線路的安裝、檢修、拆除由專業電工負責。電工必須持證上崗,嚴格執行本工程的安全規章制度。執行24小時值班制度。高壓操作時最少需兩人在場。3 電氣設備檢修及安裝時,必須執行保證安全的技術措施,即:停電、驗電、懸掛臨時地線、掛標示牌、設臨時遮攔。必要時
