供熱工程知識點匯總

1、精選優質文檔-傾情為你奉上1、 熱能工程 是將自然界的能源直接或間地轉化成熱，滿足人們需要的 科學技術 。2、 供熱工程 是熱能工程中，生產、輸配和應用低品位能的 工程技術 。3、 供熱工程的研究對象和主要內容，是以熱水和蒸汽作為熱媒的建筑供暖系統和集中供熱系統。4、 供暖系統三個主要部分熱媒制備（熱源）、熱媒輸送（供熱管網）、熱媒利用（散熱設備）5、 根據供暖系統散給室內的方式不同，主要可分為：對流供暖、輻射供暖又可以分為：散熱器供暖系統、熱風供暖系統、輻射供暖系統；6、 集中供熱系統包括熱源、供熱熱網和熱用戶三個基本組成部分。熱源：主要是指生產和制備一定參數(溫度、壓力)熱媒的鍋爐房或熱電

2、廠。供熱熱網：是指輸送熱媒的室外供熱管路系統。主要解決建筑物外部從熱源到熱用戶之間熱能的輸配問題。熱用戶：是指直接使用或消耗熱能的室內采暖、通風空調、熱水供應和生產工藝用熱系統等。7、 供暖系統熱負荷：在某一室外溫度tw下，為了達到要求的室內溫度tn，供暖系統在單位時間向建筑物供給的熱量。它隨著建筑物供給的熱量的變化而變化。供暖系統的設計熱負荷：是指在設計室內溫度tw下，為了達到要求的室內溫度tn，供暖系統在單位時間向建筑物供給的熱量Q。8、 對于沒有生產工藝所帶來的得失熱量而需設置通風系統的建筑物或房間：失熱量：Q1：維護結構傳熱耗熱量Q2：加熱由門、窗縫隙滲入室內的冷空氣的耗熱量，冷風滲透

3、耗熱量Q3：加熱由門、孔洞及相鄰房間侵入的冷空氣的耗熱量，冷風滲透耗熱量得熱量：Q10：太陽輻射進入室內的熱量對于沒有裝置機械通風系統的建筑物，供暖系統的設計熱負荷：Q=Qsh-Qd=Q1+Q2+Q3-Q109、 維護結構的傳熱耗熱量：當室內溫度高于室外溫度時，通過圍護結構向外傳遞的熱量、基本耗熱量：在設計條件下，通過房間各部分圍護結構從室內傳到室外的穩定傳熱量的總和、附加修正耗熱量：風力附加、高度附加、朝向修正、 10、 在工程設計中，圍護結構的基本耗熱量是按一維穩定傳熱過程進行計算的，實際上，室內散熱設備散熱不穩定。維護結構基本耗熱量：q'=KFtn-t'wa W11、 室

4、內計算溫度tn通常指距地面2m以內人們活動地區的平均空氣溫度。民用建筑的主要房間民用建筑的主要房間宜采用1624。當人體衣著適宜，保暖量充分且處于安靜狀態時，室內溫度20比較舒適，18無冷感，15是產生明顯冷感的溫度界限。12、 供暖室外計算溫度tw根據維護結構熱惰性原理 和 根據不保證天數的原則：“暖通規范”規定：“供暖室外計算溫度，應采用歷年平均不保證5天的日平均溫度”13、 溫差修正系數a對于供暖房間圍護結構外側不是與室外空氣直接接觸，而中間隔著不供暖房間或空間的場合，通過該維護結構的傳熱量應為q'=KFtn-th ，其中th是傳熱達到熱平衡時，非供暖房間或空間袋溫度，計算與大氣

5、不直接接觸的外圍護結構基本耗熱量時，為統一公式，采用圍護結構的溫差修正系數。14、 圍護結構溫差修正系數a值的大小，取決于非供暖房間或空間的保溫性能和透氣狀況。對于保溫性能差和易于室外空氣流通的情況，不供暖房間或空間空氣溫度th更接近于室外空氣溫度，則a更接近1.15、 地面?zhèn)鳠嵯禂?shù)：在冬季，室內熱量通過靠近外墻地面?zhèn)鞯绞彝獾穆烦梯^短，熱阻較??；而通過遠離外墻地面?zhèn)鞯绞彝獾穆烦梯^長，熱阻增大，因此室內地面的傳熱系數（熱阻）隨著離外墻的遠近而有變化，但在離外墻約8m以上的地面，傳熱量基本不變。貼土非保溫地面，第一地帶靠近墻角的地面面積需計算兩次。16、 朝向修正耗熱量：是考慮建筑物受太陽照射影響

6、而對圍護結構基本耗熱量的修正。需要修正的耗熱量等于垂直于外圍護結構的基本耗熱量乘以相應的朝向修正率。17、 風力修正耗熱量：是考慮室外風速變化而對圍護結構耗熱量的修正。 計算圍護結構基本耗熱量時，外表面換熱系數w是在室外風速為4m/s時得到的，我國冬季各地平均風速一般為23m/s，因此“暖通規范”規定：在一般情況下，不必考慮風力附加。對建在不避風的高地、河邊、海岸、曠野上的建筑物以及營區內特別突出的建筑物，應考慮垂直外圍護結構附加510。18、 高度附加耗熱量：考慮房間高度對圍護結構耗熱量的影響而附加的耗熱量?！芭ㄒ?guī)范”規定：民用建筑和工業企業輔助建筑物（樓梯間除外）的高度附加率，房間高度大

7、于4m時，每高出1m應附加2，但總的附加率不應大于15。高度附加率應附加于房間各圍護結構的基本耗熱量和其他附加（修正）耗熱量的總和上。19、 冷風滲透耗熱量：在風力和熱壓造成的室內外壓差作用下，室外的冷空氣通過門、窗等縫隙滲入室內，被加熱后又逸出室外。把這部分冷空氣從室外溫度加熱到室內溫度所消耗的熱量，稱為冷風滲透耗熱量。對于多層（6層及6層以下）的建筑物，由于房屋高度不高，在工程設計中，冷風滲透耗熱量主要考慮風壓的作用，；可忽略熱壓的影響。對于高層建筑，則應考慮風壓和熱壓得綜合作用。計算冷風滲透耗熱量的常用方法有縫隙法、換氣次數法和百分?jǐn)?shù)法20、 供暖所用的鑄鐵散熱器和散熱方式是 自然對流

8、和 熱輻射，自然對流散熱量和占整個散熱量的75%，剩余熱量以輻射方式傳播。21、 全面輻射采暖熱負荷，計算出熱負荷乘以0.9-0.95的修正系數或?qū)⑹覂?nèi)計算溫度取值降低2。建筑物地板敷設加熱管時，采暖負荷中不計算地面的熱損失，并可不考慮高度附加。22、 在供暖期間 滿足 使用要求、衛生要求、經濟要求圍護結構最小傳熱阻：1、使用要求;圍護結構內表面溫度應滿足不結露的要求。2、衛生要求：室內空氣溫度和圍護結構內表面溫度差應滿足衛生要求，內表面溫度過低，人體向外輻射熱過多，會產生不舒適感。建筑圍護結構采用的阻值應大于最小傳熱阻。經濟傳熱阻：在規定年限內，使用建筑的建造費用和經濟費用之和最小的圍護結構

9、傳熱阻，稱為圍護結構的經濟傳熱阻。23、 熱惰性不同的維護結構，在相同室外溫度波動下，維護結構的熱惰性越大，其內表面溫度波動越小。24、 建筑耗熱量指標：在采暖期室外平均溫度條件下，為保持室內計算溫度，單位建筑面積在單位時間內消耗的、需由室內采暖設備供給的熱量。它是用來評價建筑物能耗水平的一個重要指標。采暖設計熱負荷指標：是指在采暖室外計算溫度條件下，為保持室內計算溫度，單位建筑面積在單位時間內需由鍋爐房或其他供熱設施供給的熱量。它是用來確定供熱設備容量、供熱管網計算的一個重要指標。25、 建筑節能設計的步驟主要是校核建筑物體形系數、窗墻面積比是否符合節能標準要求的。26、 室內供暖系統的末端

10、散熱裝置是供暖完成供暖任務的重要組成部分。它是向房間散熱以補充房間熱損失，從而保持室內要求的溫度。主要形式：散熱器供暖系統，熱風供暖系統，輻射供暖系統。27、 散熱器內熱媒平均溫度隨采暖熱媒(蒸汽或熱水)參數和采暖系統形式而定。在熱水采暖系統中，tpj為散熱器進口水溫tsg和出口水溫tsh的算術平均值。供回水溫度一般是75-50對雙管熱水采暖系統，散熱器的進、出口溫度分別按系統的設計供、回水溫度計算。對單管熱水采暖系統，由于每組散熱器的進、出口水溫沿流動方向下降，所以每組散熱器的進、出口水溫必須逐一分別計算，進而求出散熱器內熱媒平均溫度。28、 影響傳熱系數K和散熱量最主要的因素 影響傳熱系數

11、和散量最主要的因素 散熱器媒和空氣平均溫差。1：散熱器組裝片數修正系數。2：散熱器連接形式修正系數。3：散熱器安裝形式修正系數。29、 散熱器的布置原則是： 散熱器宜安裝在外墻的窗臺下，這樣，沿散熱器上升的對流熱氣流能阻止和改善從玻璃窗下降的冷氣流和玻璃冷輻射的影響，有利人體舒適； 為防止凍裂散熱器，兩道外門之間的門斗內，不應設置散熱器。樓梯間的散熱器，宜分配在底層或按一定比例分配在下部各層。 散熱器宜明裝。內部裝修要求較高的民用建筑可采用暗裝，幼兒園的散熱器必須暗裝或加防護罩，以防燙傷兒童。 在垂直單管或雙管熱水采暖系統中，同一房間的兩組散熱器可以串聯連接；貯藏室、盥洗室、廁所和廚房等輔助用

12、室及走廊的散熱器，可同鄰室串聯連接。兩串聯散熱器之間的串聯管直徑應與散熱器接口直徑相同，以便水流暢通。 在樓梯間布置散熱器時，應盡量布置在底層或按一定比例分布在下部各層。 鑄鐵散熱器的組裝片數，不宜超過下列數值。粗柱型（包括柱翼型）20片；細柱型25片；長翼型7片。30、 上供下回式重力循環熱水供暖系統管道布置特點：系統的供水干管必須有向膨脹水箱方向的流向?；厮晒軕?yīng)有向鍋爐方向的向下坡度。31、 在供暖建筑物內，同一豎向的各層房間的室溫不符合設計要求的溫度，而出現上、下層冷熱不勻的現象，通常稱作系統垂直失調。雙管系統的垂直失調，是由于通過各層的循環作用壓力不同而出現的；而且樓層數越多，上下層

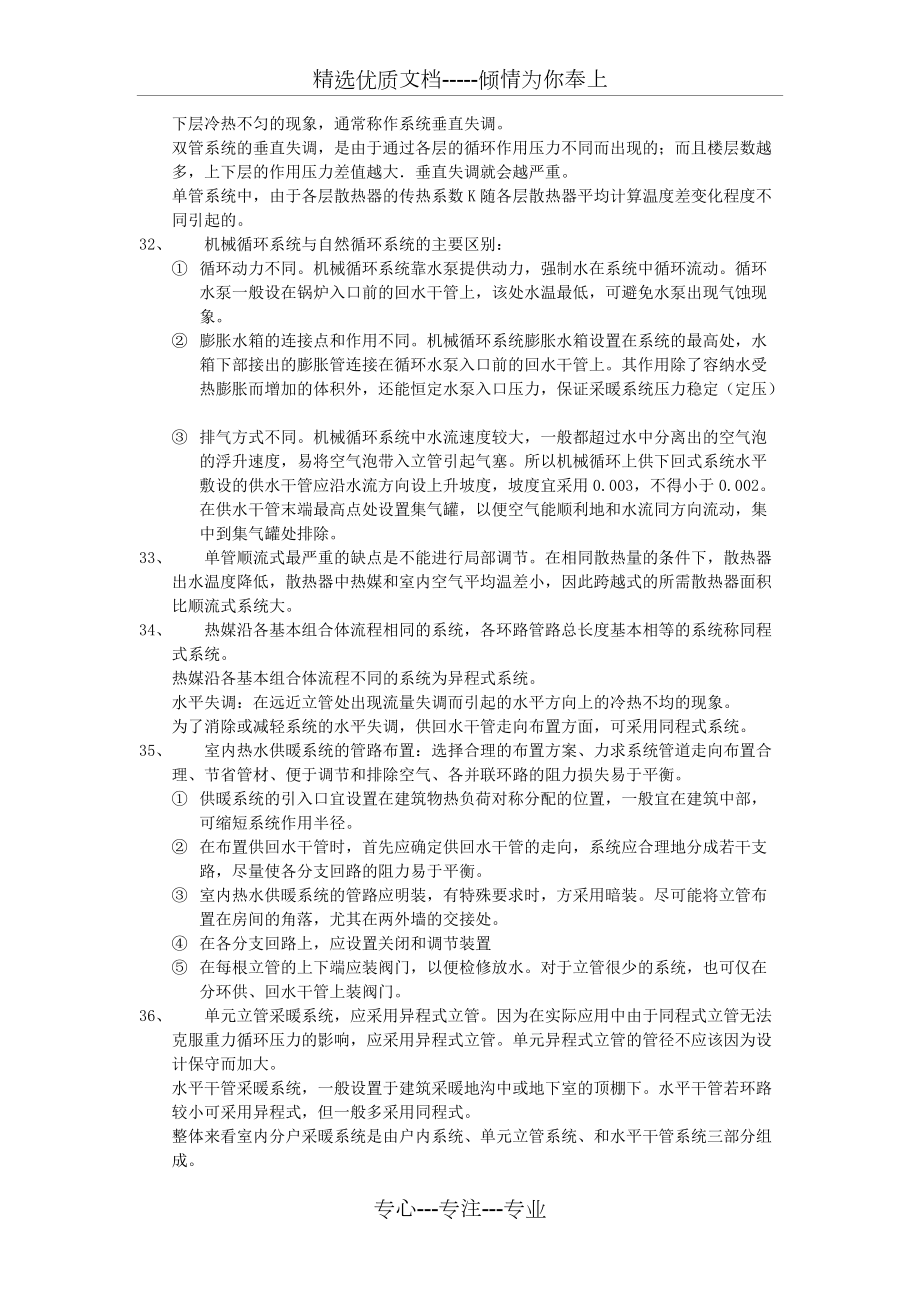

13、的作用壓力差值越大垂直失調就會越嚴重。單管系統中，由于各層散熱器的傳熱系數K隨各層散熱器平均計算溫度差變化程度不同引起的。32、 機械循環系統與自然循環系統的主要區別： 循環動力不同。機械循環系統靠水泵提供動力，強制水在系統中循環流動。循環水泵一般設在鍋爐入口前的回水干管上，該處水溫最低，可避免水泵出現氣蝕現象。 膨脹水箱的連接點和作用不同。機械循環系統膨脹水箱設置在系統的最高處，水箱下部接出的膨脹管連接在循環水泵入口前的回水干管上。其作用除了容納水受熱膨脹而增加的體積外，還能恒定水泵入口壓力，保證采暖系統壓力穩定（定壓） 排氣方式不同。機械循環系統中水流速度較大，一般都超過水中分離出的空氣泡

14、的浮升速度，易將空氣泡帶入立管引起氣塞。所以機械循環上供下回式系統水平敷設的供水干管應沿水流方向設上升坡度，坡度宜采用0.003，不得小于0.002。在供水干管末端最高點處設置集氣罐，以便空氣能順利地和水流同方向流動，集中到集氣罐處排除。33、 單管順流式最嚴重的缺點是不能進行局部調節。在相同散熱量的條件下，散熱器出水溫度降低，散熱器中熱媒和室內空氣平均溫差小，因此跨越式的所需散熱器面積比順流式系統大。34、 熱媒沿各基本組合體流程相同的系統，各環路管路總長度基本相等的系統稱同程式系統。熱媒沿各基本組合體流程不同的系統為異程式系統。水平失調：在遠近立管處出現流量失調而引起的水平方向上的冷熱不均

15、的現象。為了消除或減輕系統的水平失調，供回水干管走向布置方面，可采用同程式系統。35、 室內熱水供暖系統的管路布置：選擇合理的布置方案、力求系統管道走向布置合理、節省管材、便于調節和排除空氣、各并聯環路的阻力損失易于平衡。 供暖系統的引入口宜設置在建筑物熱負荷對稱分配的位置，一般宜在建筑中部，可縮短系統作用半徑。 在布置供回水干管時，首先應確定供回水干管的走向，系統應合理地分成若干支路，盡量使各分支回路的阻力易于平衡。 室內熱水供暖系統的管路應明裝，有特殊要求時，方采用暗裝。盡可能將立管布置在房間的角落，尤其在兩外墻的交接處。 在各分支回路上，應設置關閉和調節裝置 在每根立管的上下端應裝閥門，

16、以便檢修放水。對于立管很少的系統，也可僅在分環供、回水干管上裝閥門。36、 單元立管采暖系統，應采用異程式立管。因?yàn)樵趯?shí)際應用中由于同程式立管無法克服重力循環壓力的影響，應采用異程式立管。單元異程式立管的管徑不應該因?yàn)樵O(shè)計保守而加大。水平干管采暖系統，一般設置于建筑采暖地溝中或地下室的頂棚下。水平干管若環路較小可采用異程式，但一般多采用同程式。整體來看室內分戶采暖系統是由戶內系統、單元立管系統、和水平干管系統三部分組成。37、 膨脹水箱的作用：容納水受熱膨脹而增加的體積；排氣；恒定供暖系統的壓力。膨脹水箱上接有膨脹管、循環管、信號管(檢查管)、溢流管和排水管。膨脹管：與供暖系統管路的連接點，在

17、自然循環系統中，應接在供水總立管的頂端。在機械循環系統中，一般接至循環水泵吸入口之前。連接點處的壓力，無論在系統不工作或運行時，都是恒定的。此點稱為定壓點。溢流管：保證水箱水位不超過某一極限。當水位超過溢水管口時，通過溢流管將水自動溢流排出信號管：用來檢查膨脹水箱是否存水，一般應引到管理人員容易觀察到的地方。排水管：清洗水箱時放空存水和污垢它可與溢流管一起接至附近下水道。循環管：機械循環中，循環管應接到系統定壓點前的水平回水干管上，該點與定壓點間應保持1.53m的距離。這樣可讓少量熱水能緩慢地通過循環管和膨脹管流出水箱，以防水箱里的水凍結。在重力循環中，循環管也接到供水干管上，也應與膨脹管保持

18、一定的距離。膨脹管上不允許設任何閥門，以免閥門誤關時，引起系統超壓事故。信號管上應安裝閥門溢出管上不許安裝閥門排水管上應安裝閥門循環管上不設閥門循環管、膨脹管都應保溫38、 熱水在室內供暖系統管路內的流動狀態，幾乎都是在 過渡區室外熱水網路中的流動狀態多處于 阻力平方區39、 當量局部阻力法（動壓頭法）：將管段的沿程損失轉變?yōu)榫植繐p失來計算；當量長度法：將管段的局部損失折合為管段的沿程來計算。一般多用于室外熱力網路的水力計算中。40、 管路的水力計算從系統的最不利環路算起，所謂最不利環路，就是允許平均比摩阻最小的一個環路。對于機械循環異程式系統， 最不利環路一般就是環路總長度最長的一個環路。由

19、n個串聯管路組成的最不利環路，它的總壓力損失為n個串聯管段壓力損失的總和。熱水供暖系統最不利環路與各并聯環路之間的計算壓力損失相對差額，不應大于15%整個熱水供暖系統總的計算壓力損失，宜增加10%的附加值。41、 重力循環系統最不利環路需要計算得到；機械循環系統用控制平均比摩阻的方法，按Rpj=60120Pa/m來選取管徑42、 水力計算方法通常采用立管或散熱器的水溫降相等的預先假定，因此預先確定了立管的流量。這種計算方法通常稱為 等溫降的水力計算方法。為避免立管之間環路壓力不易平衡的問題，仍采用異程式系統，但采用 不等溫降方法進行水力計算。43、 傳統采暖系統形式的平均比摩阻Rpj的上限10

20、0120 pa/m,單元立管的平均比摩阻4060pa/m，為盡可能抵消重力循環自然附加壓力的影響。44、 與熱水作為供熱(暖)系統的相對比，蒸汽具有的特點：1、蒸汽在系統散熱設備中，靠水蒸汽凝結成水放出熱量。2、蒸汽和凝水在系統管路內流動時，其狀態參數變化比較大，還會伴隨相態變化。3、蒸汽在散熱設備中定壓凝結放熱，散熱設備的熱媒溫度為該壓力下的飽和溫度。4、蒸汽供暖系統中的蒸汽比容，較熱水比容大得多?？蓽p輕前后加熱滯后的現象。5、蒸汽作為供熱系統的熱媒，其適用范圍廣。45、 按照供汽壓力的大小分： 供汽的表壓力高于70KPa時，稱為高壓蒸汽供暖； 供汽的表壓力等于或低于70kPa時，稱為低壓蒸

21、汽供暖；當系統中的壓力低于大氣壓力時，稱為真空蒸汽供暖。衛生條件好，系統復雜。46、 實際運行時供汽壓力總有波動，為了避免供汽壓力過高時未凝結的蒸汽竄入凝水管，可在每個散熱器出口或在每根凝水立管下端安裝疏水器。蒸汽疏水器的作用是：自動阻止蒸汽逸漏；迅速地排出用熱設備及管道中的凝水；能排除系統中積留的空氣和其它不凝性氣體。47、 干式凝水管：凝水管上部分充滿空氣，下部分充滿凝水，凝水靠重力流動，這種非滿管流動的凝水管稱干式凝水管。濕式凝水管：凝水滿管流動，稱為濕式凝水管48、 “水擊”現象產生的原因:在蒸汽供暖系統中，沿管壁凝結的沿途凝水可能被高速的蒸汽流裹帶，形成隨蒸汽流動的高速水滴；落在管底

22、的沿途凝水也可能被高速蒸汽流重新掀起，形成“水塞”，并隨蒸汽一起高速流動，在遭到閥門、拐彎或向上的管段等使流動方向改變時，水滴或水塞在高速下與管件或管子撞擊，就產生“水擊”。危害：噪聲；振動；局部高壓，嚴重時能破壞管件接口的嚴密性和管路支架。49、 高壓蒸汽供熱系統的回水方式1) 余壓回水方式：靠疏水器后的余壓輸送凝水的方式，通常稱為余壓回水。余壓回水設備簡單，是應用最為普遍的一種凝水回收方式。2) 設置二次蒸發器的凝水回收方式：當蒸汽供熱系統使用較高壓力時，凝水管道內生成的二次氣量就會增多?？蓪⑹褂脡毫^高的室內各用戶的高溫凝水先引入專門設置的二次蒸發器，通過二次蒸發器分離出二次蒸汽，再就地

23、利用。3) 兩種回水方式的比較：與余壓回水方式相比，設置二次蒸發器的凝水回收方式設備增多，但它可避免室外余壓水系統汽水兩相流動易產生水擊，高低壓凝水合流相互干擾，外網管徑較粗等缺點。50、 集中供熱系統的熱用戶有 供暖、通風、熱水供應、空氣調節、生產工藝 等用熱系統。用熱系統的熱負荷，按其性質可分為兩大類：季節性熱負荷供暖、通風、空氣調節特點：與室外溫度、適度、風向、風速和太陽輻射熱等氣候條件密切相關，其中對它的大小起決定性作用的是室外溫度，因而在全年中有很大的變化。常年性熱負荷生活用熱（主要是熱水供應）和生產工藝系統用熱。特點：與氣候條件關系不大，用熱狀況在全日中變化較大。51、 供暖設計熱

24、負荷概算可采用：體積熱指標法；面積熱指標法；城市規劃指標法。52、 熱負荷圖是用來表示整個熱源或用戶系統熱負荷隨室外溫度或時間變化的圖，能形象地反映熱負荷變化的規律。常用的熱負荷圖主要有 熱負荷時間圖、熱負荷隨室外溫度變化圖 和 熱負荷延續時間圖。53、 熱負荷延續時間圖 與 熱負荷時間圖不同，在熱負荷延續時間圖中，熱負荷不是按出現時間的先后來排列，而是按其數值的大小來排列。熱負荷延續時間圖需要有熱負荷隨室外溫度變化曲線和室外氣溫變化規律的資料才能繪出。54、 熱負荷延續時間圖中：橫坐標的左方為室外溫度tw；縱坐標為供暖熱負荷Qn；橫坐標的右方代表小時數n，代表供暖期中室外溫度twt'

25、w（供暖室外計算溫度）出現的總小時數，n1為twt'w·1出現的總小時數，nzh 代表整個供暖期的供暖總小時數。55、 在集中供暖系統中，熱電廠、區域鍋爐房、低溫核能供熱廠 可作為大型熱源地?zé)?、工業余熱、太陽能、地源（水源）熱泵 和 直燃機 可作為小型區域供熱熱源。最廣泛應用的熱源形式仍然是 熱電廠 和 區域鍋爐房 56、 熱力站：是供熱網路與熱用戶的連接場所。其作用是：根據熱網工況和不同的條件，采用不同的連接方式，將熱網輸送的熱媒加以調節、轉換，向熱用戶系統分配熱量以滿足用戶需求，并根據需要，進行集中計量，檢測供熱熱媒的參數和數量。57、 根據熱力站的位置和功能不同，可分為

26、： 用戶熱力站（用戶引入口）、小區熱力站、區域熱力站、供熱首站。58、 熱水供熱系統主要采用兩種型式：閉式系統和開式系統。在閉式系統中，熱網的循環水僅作為熱媒，供給熱用戶熱量而不從熱網中取出使用。在開式系統中，熱網的循環水部分地或全部地從熱網中取出，直接用于生產或熱水供應熱用戶中。59、 閉式熱水供暖系統中可分為直接連接和間接連接兩種方式。直接連接 是用戶系統直接連接于熱水網路上。熱水網路的水力工況（壓力和流量狀況）和供熱工況與供暖熱用戶有著密切的聯系。間接連接 是在供暖系統熱用戶設置表面式水-水換熱器，用戶系統與熱水網路被表面式水-水換熱器隔離，形成兩個獨立的系統。用戶與網路之間的水力工況互

27、不影響。絕大多數低溫水供熱系統是采用無混合裝置的直接連接方式。60、 （閉式熱水供暖系統）我國城市集中供熱系統的熱用戶與熱水網路的連接，主要采用直接連接的方式。只有在熱水網路與熱用戶的壓力狀況不適應是采用間接連接方式。如，熱網回水管在用戶入口處的壓力超過該用戶散熱器的承受能力或高層建筑采用直接連接，影響到整個熱水網路壓力水平升高時就得采用間接連接方式。61、 （閉式熱水供暖系統）通風系統 中加熱空氣的設備能承受較高壓力，并對熱媒參數無嚴格限制，因此通風用熱設備(如空氣加熱器等)與熱網的連接，通常采用最簡單的直接連接形式。62、 （閉式熱水供暖系統）熱水用戶與外網的連接方式較合理的方法是增加一臺

28、換熱設備，因?yàn)橥饩W(wǎng)的水是經過處理的水。根據用戶熱水供應系統中是否設置儲水箱及其設置位置不同,連接方式有: 無儲水箱的連接方式 裝設上部?jī)?chǔ)水箱的連接方式 裝設容積式換熱器的連接方式 裝設下部?jī)?chǔ)水箱的連接方式63、 開式熱水供暖系統是指用戶的生活熱水供應用水直接取自熱水網路的熱水供熱系統。供暖和通風熱用戶系統和熱水網路的連接方式，與閉式熱水供熱系統完全相同。64、 開式熱水供應系統的熱水供應熱用戶與網路的連接形式有： 無儲水箱的連接方式 裝設上部?jī)?chǔ)水箱的連接方式 與上水混合的連接方式65、 閉式系統的優缺點： 閉式熱水供熱系統的網路補水量少。在運行中，閉式熱水供熱系統容易監測網路系統的嚴密程度。

29、在閉式熱水供熱系統中，網路循環水通過表面式熱交換器將城市上水加熱，熱水供應用水的水質與城市上水水質相同且穩定。 在閉式熱水供熱系統中，在熱力站或用戶入口處需安裝表面式熱交換器。熱力站或用戶引入口處設備增多，投資增加，運行管理復雜。 在利用低位熱能方面，開式系統比閉式系統要好些。開式系統的主要優點是：有可能使發電廠和工業企業的廢熱用于熱水供應。能使用戶熱力站簡化，造價降低，能提高熱水供應局部裝置的使用壽命。有可能在長輸送熱中應用單管系統。開式系統的缺點是： 補水量大，水處理復雜，價格高。 在采暖裝置與熱網按非獨立方式連接、自來水氧化性很高的情況下，進配水器的水在氣味、色度和衛生質量等方面都不穩定

30、，但在采暖裝置按獨立方式連接時本缺點可以排除。 供熱系統的衛生監測簡明復雜、范圍大。 因?yàn)榕c回水管中水的變流量有關，熱網水力工況很不穩定，故運行管理復雜。 由于在開式系統中補水的測量不能說明系統的堅固性，所以供熱系統的密閉性監測復雜。66、 供熱管網的形狀分為：枝狀管網 和 環狀管網枝狀管網 布置簡單，供熱管道的直徑，隨距熱源越遠而逐漸減??；且金屬耗量小，基建投資小，運行管理簡單。但枝狀管網不具后備供熱的性能。環狀管網 最大的優點是具有很高的供熱可靠性。67、 熱水網路水力計算是從主干線開始計算。網路中平均比摩阻最小的一條管線，稱為主干線。在一般情況下，熱水網路各用戶要求預留的作用壓差是基本相

31、等的，所以通常從熱源到最遠用戶的管線是主干線。根據熱網規范，在一般的情況下，熱水網路主干線的設計平均比摩阻，可取30-70Pa/m進行計算，主要是根據多年來采用68、 熱水網路壓力狀況的基本技術要求：不超壓。在與熱水網路直接連接的用戶系統內，必須保證系統內任何一點不發生實際壓力超過該用戶系統用熱設備及管道構件所能承受的允許壓力。不汽化。在水溫超過100的高溫水供水管道和用戶系統內，熱媒壓力都不低于該水溫下的汽化壓力。不倒空。與熱水網路直接連接的用戶系統，無論系統運行與否，其用戶系統回水管出口處的壓力，必須高于用戶系統的充水高度，以免系統倒空吸入空氣，提供給用戶足夠的資用壓力,滿足熱力站或用戶系統克服內部阻力所需的作用壓頭，以保證用戶系統流量。69、 循環水泵是在閉合環路中工作的，它所需要的揚程僅取決于閉合環路中的總壓力損失，
