公差等級的選擇

1、應用條件說明IT5IT6IT7公差等級的選擇應用舉例用于機床、發動機和儀表中特別重要的配合，在配合公差要求很小，形狀精度要求很高的條件下，這類公差等級能使配合性質比較穩定，相當于舊國標中最高精度（1級精度軸），它對加工要求較高，一般機械制造中較少應用廣泛用于機械制造中的重要配合，配合表面有較高均勻性的要求,能保證相當高的配合性質，使用可靠，相當于舊國標2級精度軸和級精度孔的公差應用條件與IT6相類似，但精度要求可比IT6稍低一點，在一般機械制造業中應用相當普遍，相當于舊國標中3級精度軸或2級精度孔的公差與D級滾動軸承相配的機床箱體孔，與E級滾動軸承孔相配的機床主軸，精密機械及高速機械的軸徑，機

2、床尾架套筒，高精度分度盤軸頸，分度頭主軸，精密絲桿基準軸頸，高精度鍵套的外徑等，發動機主軸的外徑，活塞銷外徑與活塞的配合，精密儀器的軸與各種傳動件軸承的配合，航空、航海工業中儀表中重要的精密孔的配合，5級精度齒輪的基準孔及5級、6級精度齒輪的基準軸與E級滾動軸承相配的外殼孔及與滾子軸承相配的機床主軸軸頸，機床制造中，裝配式齒輪、蝸輪、聯軸器、帶輪、凸輪的孔徑，機床絲杠支承軸頸，矩形花鍵的定心直徑，搖臂鉆床的主柱等，機床夾具導向件的外徑尺寸，精密儀器、光學儀器、計量儀器的精密軸，無線電工業、自動化儀表、電子儀器、郵電機械中特別重要的軸，以及手表中特別重要的軸，醫療器械中牙科直車頭、中心齒輪及X線

3、機齒輪箱的精密軸等，縫紉機中重要軸類，發動機的汽缸外套外徑，曲軸主軸頸，活塞銷，連桿襯套，連桿和軸瓦外徑等，6級精度齒輪的基準孔和7級、8級精度齒輪的基準軸徑，以及1、2級精度齒輪頂圓直徑機械制造中裝配式青銅蝸輪輪緣孔徑，聯軸器、皮帶輪、凸輪等的孔徑、機床卡盤座孔、搖臂鉆床的搖臂孔、車床絲杠軸承孔等，機床夾頭導件的內孔，發動機連桿孔、活塞孔、錢制螺栓定位孔等，紡織機械的重要零件，印染機械中要求較高的零件，手表的離合桿壓簧等，自動化儀表中的重要內孔，縫紉機的重要軸內孔零件，郵電機械中重要零件的內孔，7級、8級精度齒輪的基準孔和9級、10級精度齒輪精度齒輪的基準軸IT8在機械制造中屬中等精度，在儀

4、器、儀表及鐘表制造中，由于基本尺寸較小，所以較局精度范疇配合確定性要求不太高時，應用較多的一個等級，尤其是在農業機械、紡織機械、印染機械、自行車、縫紉機、醫疔器械中應用最廣軸承座襯套沿寬度方向的尺寸配合，手表中跨齒輪，棘爪撥針輪等與夾板的配合，無線電儀表工業中的一般配合，電子儀器儀表中較重要的內孔，計算機中變數齒輪孔和軸的配合，醫疔器械中牙科車頭的鉆頭套的孔與車針柄部的配合，電機制造業中鐵芯與機座的配合，發動機活塞油環槽寬，連桿軸瓦內徑，低精度（9至12級精度）齒輪的基準孔和1112級精度齒輪和基準軸，6至8級精度齒輪的頂圓IT9應用條件與IT8相類似，但精度要求低療IT8,比舊國標4級精度公

5、差值稍大機床制造中軸套外徑與孔，操作件與軸、空轉皮帶輪與軸，操縱系統的軸與軸承等的配合，紡織機械、印染機械中的一般配合零件，發動機中機油泵體內孔。氣門導管內孔，飛輪與飛輪套，圈襯套、混合氣預熱閥軸，汽缸蓋孔徑、活塞槽環的配合等，光學儀器、自動化儀表中的一般配合，手表中要求較高零件的未注公差尺寸的配合，單鏈連接中鍵寬配合尺寸，打字機中的運動件配合等IT10應用條件與IT9相類似，但精度要求低療II9,相當十舊國標的5級精度公差電子儀器儀表中支架上的配合，打字機中挪合件的配合尺寸，鬧鐘機構中的中心管與前夾板，軸套與軸，手表中尺寸小于18mm時，要求一般的未注公差尺寸及大于18mm,要求較高的未注公

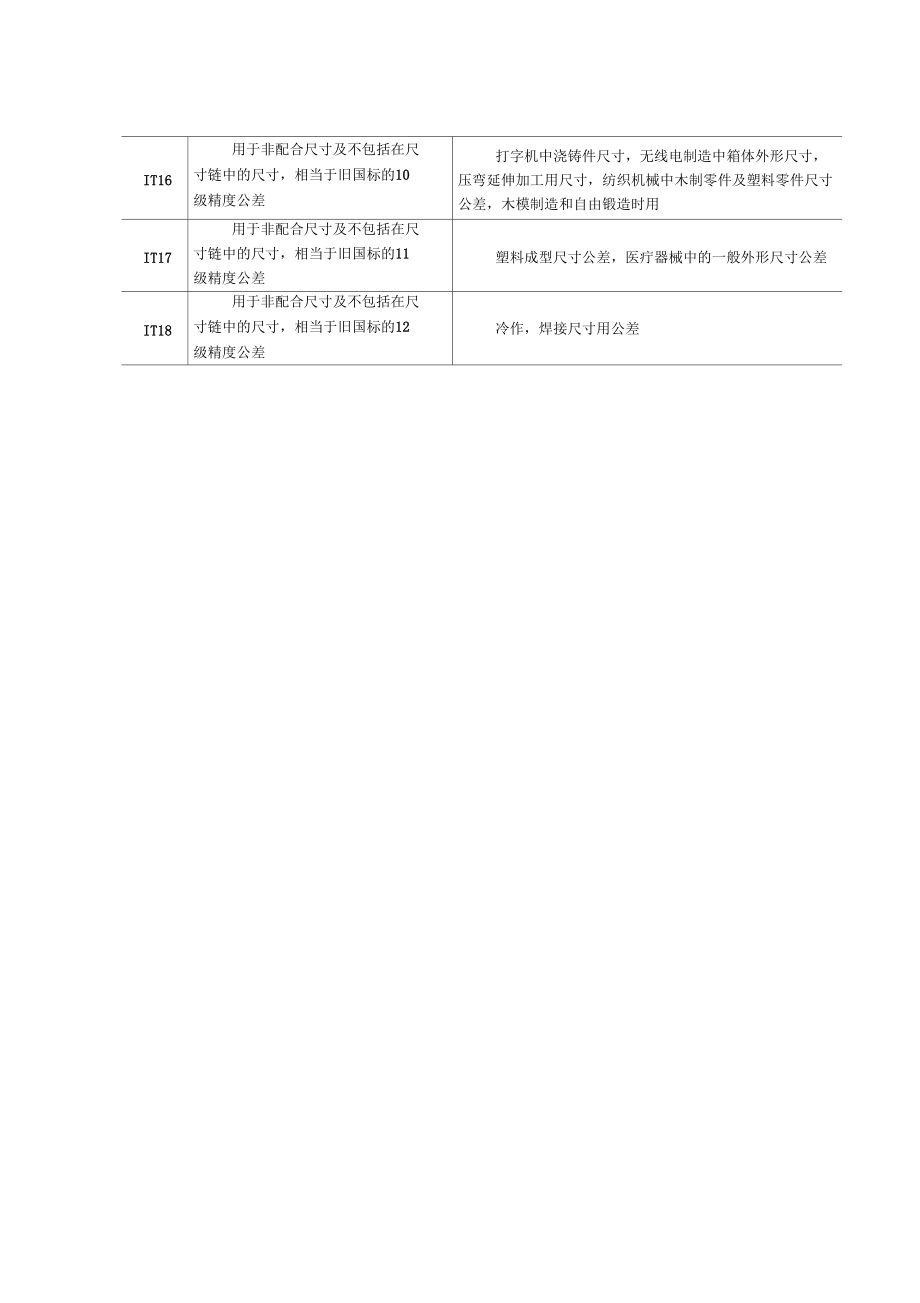

6、差尺寸，發動機中油封檔圈孔與曲軸皮帶輪轂IT11配合精度要求較粗糙，裝配后可能有較大的間隙,，特別適用于要求間隙較大且有顯著艾動而不會引起危險的場合，相當于舊國標的6級精度公差機床上法蘭盤止口與孔、滑塊與滑移齒輪、凹槽等，農業機械、機車車箱部件及沖壓加工的配合零件，鐘表制造中/、重要的零件，手表制造用的工具及設備中的未注公差尺寸，紡織機械中較粗糙的活動配合，印染機械中要求較低的配合，醫疔器械中手術刀片的配合，磨床制造中的螺紋連接及粗糙的動連接，不作測量基準用的齒輪頂圓直徑公差IT12配合精度要求很粗糙，裝配后有很大的間隙，比舊國標的7級精度公差值稍小非配合尺寸及工序間尺寸，發動機分離桿，手表制

7、造中工2裝備的未注公差尺寸，計算機行業切削加工中未注公差尺寸的極限偏差，醫疔器械中手術刀柄的配合，機床制造中扳手孔與扳手座的連接IT13應用條件與IT12相類似，比舊國標7級精度公差值稍大非配合尺寸及工序間尺寸，計算機、打字機中切削加工零件及圓片孔、二孔中心距的未注公差尺寸IT14用于非配合尺寸及不包括在尺寸鏈中的尺寸，相當于舊國標8級精度公差機床、汽車、拖拉機、冶金礦山、石油化工、電機、電器、儀器、儀表、造船、航空、醫疔器械、鐘表、自行車、造紙、紡織機械等工業中未注公差尺寸的切削加工零件IT15用于非配合尺寸及不包括在尺寸鏈中的尺寸，相當于舊國標中9級精度公差沖壓件、木模鑄造零件、重型機床中尺寸大于3150mm的未注公差尺寸IT16用于非配合尺寸及不包括在尺寸鏈中的尺寸，相當于舊國標的10級精度公差打字機中澆鑄件尺寸，無線電制造中箱體外形尺寸，壓彎延伸加工用尺寸，紡織機械中木制零件及塑料零件尺寸公差，木模制造
