王穩莊幼兒園電臨時施工方案

1、目 錄一、編制依據.1二、工程概況.1三、人員組織.2四、負荷計算及主要設備導線的選擇.3五、施工現場勘探和總配電室位置的確定.5六、線路保護措施漏電開關安裝.5七、安全用電措施和施工機械、配電箱安裝.7八、預防電器火災的措施.12九、現場配電平面的布置.12十、施工用電要求與參數確定.13十一、重復接地和防雷接地安裝.13十二、附圖.14一、編制依據： 1、建設工程施工現場供電安全規范 2、JGJ462005標準 3、天津地區電氣安全工作規程 4、天津地區電氣設備運行管理規程 5、天津地區電氣安裝標準 6、施工組織總設計 7、施工現場機械平面圖二、工程概況：本工程位于天津市西青區王穩莊鎮1、

2、建設單位：天津匯錦盛投資發展有限公司 2、建筑面積：5916.83M2 3、結構體系：框架結構；4.地上3層。 現場甲方提供315KVA變壓器兩臺（暫時）。為了滿足，JG462005和1EC標準，現場用電全部采有TNS系統，同時滿足建筑施工用電安全要求。施工現場小型機械及照明必須達二級漏電保護要求。三、人員組織 1、組織系統 總 公 司：劉永?。嚎偣靖笨?、高級工程師 生產管理：張卓倫 二級建造師 工程師 工 程 部：劉東飛：專業項目部經理工程師 水電負責 ：劉秀峰： 組 員: 周彩軒、王利喜、焦中群、楊進喜、李好銳、邢高磊。：負責施工現場臨時用電維修 2、臨時配電室值班人員組織 安全技術負責

3、人員1名、班長1名、值班員6名。 3、系統人員職責： （1）技術員職責：主要負責臨時配電室與現場用電技術指導，業務培訓，徒工培訓，問題處理，指導現場用電安全，工作安排和現場布置等。 （2）班長職責：組織領導值班人員搞好班內各項工作，搞好安全運行的前提下，組織人員作好運行管理和設備維護工作，要時時作好班前安全教育和平時的思想工作，負責檢查監督各項安全技術措施和組織措施的落實，配合技術負責人，作好業務與徒工培訓工作，自理安全隱患。防止停電、檢修指令，并填寫技術資料，施工日志等工作。 （3）值班員職責 值班員主要負責實施完成班內任務，對上級下達的工如數落實，并作好當班的施工運行記錄維修記錄。四、負荷

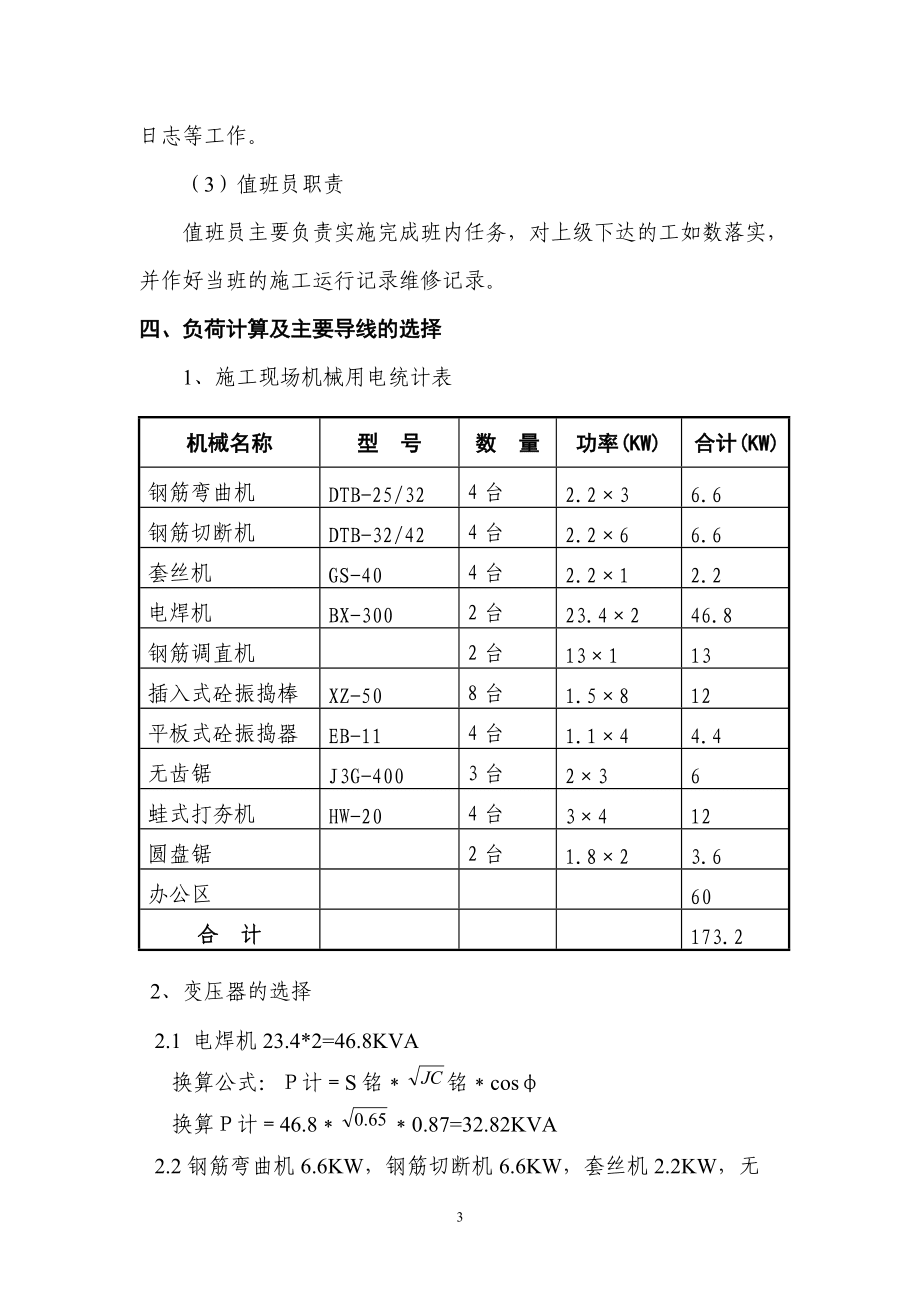

4、計算及主要導線的選擇 1、施工現場機械用電統計表機械名稱型 號數 量功率(KW)合計(KW)鋼筋彎曲機DTB-25/324臺2.2×36.6鋼筋切斷機DTB-32/424臺2.2×66.6套絲機GS-404臺2.2×12.2電焊機BX-3002臺23.4×246.8鋼筋調直機2臺13×113插入式砼振搗棒XZ-508臺1.5×812平板式砼振搗器EB-114臺1.1×44.4無齒鋸J3G-4003臺2×36蛙式打夯機HW-204臺3×412圓盤鋸2臺1.8×23.6辦公區60合 計173.2 2

5、、變壓器的選擇2.1 電焊機23.4*2=46.8KVA換算公式：計S銘銘cos換算計46.80.87=32.82KVA2.2鋼筋彎曲機6.6KW，鋼筋切斷機6.6KW，套絲機2.2KW，無齒鋸6KW。6.6+6.6+2.2+6=21.4KW換算公式：計1.05額換算計1.0521.4=18.52KW2.3 插入式振搗器12KW，平板式振搗器4.4KW，蛙式打夯機12KW。12+4.4+12=28.4KW換算公式：計1.05額換算計1.0528.4=24.9KW2.4生活區60KW 2.5 查表則總用電量=1.2*（32.82+18.52+24.9+60）*0.6=136.24KVA根據計算本

6、工程臨時總用電量為136.24KVA，甲方現有315KVA變壓器三臺，315*3=945KVA可滿足工地施工用電要求。 3、電源線的選擇 按峰值電流計算 根據用電量統計表合計為：1094KW。查表可得本工程電源線采用5×240mm2+1×120mm2 YJV電纜能夠滿足本工程臨用電要求。 4、主要干線的選擇 4.1從1#配電室到塔吊配電箱按照實際用電量查表可得選用電纜VV3×70mm2+2×35mm2。 4.2從1#變壓器到1區配電箱按照實際用電量查表可得選用電纜VV3×70 mm2+2×35mm2。 4.3從2#變壓器到2區配電箱按

7、照實際用電量查表可得選用電纜VV3×70mm2+2×35mm2。4.4從3#變壓器到3區配電箱按照實際用電量查表可得選用電纜VV4×95mm2+1×50mm2。五、施工現場勘探和總配電室位置的確定 本工程辦公區在施工現場南面，鋼筋加工廠、在施工現場的南面，工地總配電室設在施工現場變壓器下邊。該工程根據機械位置及施工用電方便，施工現場共設四套電源一次箱及可滿足施工用電。生活區設置一套一級配電箱。六、線路保護措施漏電開關安裝 （一）漏電保護器品種繁多，使用的目的和場所不同，保護的范圍不同，因此應根據現場實際情況選用適當的漏電動作電流和不同的漏電保護器。 1、

8、在要求較高向場所選用自保式漏電保護器，因為自保式漏電保護器一旦機內元件損壞，保護器起保護作用時機器會自動斷電，第二套備用雙保險電路立即投入使用，消除了保護運行。 2、在供電面積較大的場合選擇第一次自動重合閘功能的漏電保護器，當電路瞬間跳閘使現場停電，第一次重合閘裝置的漏電保護器可自動送電。 3、在一般使用手持電動工具場所，應使用動作電流小于30mA、動作時間小于0.1s的漏電保護器。 4、對于移動式電氣設備在露天操作，應采用動作電流小于15mA的漏電保護器違法安全，人們往往把漏電保護器的動作電流選得很低，但往往由于配電線路和用電設備總是存在著正常的對地分布電容，因此，在正常情況下，總會有一定的

9、漏電流，它的大小與導線長度、設備容量、導線布置及絕緣好壞、環境條件有關，如果漏電變化器的動作電流小于漏電保護器設備的總泄漏電流值。用于主干線的漏電保護器，應選擇動作電流大于主干線實測泄漏電流2倍的漏電保護器。 （二）選擇漏電保護器還要注意參數 1、額定漏電動作電流-規定漏電保護器在漏電電流達到此值之前不能動作。 2、額定漏電動作時間-從施加漏電電流到被保護電路切斷電源這段時間，額定漏電動作時間是漏電保護器的動作時間的額定值，也就是說漏電保護器的動作時間必須小于或等于該額定值。 3、額定接地短路接通分段能力-當電路發生短路時，漏電保護器能夠承受和分段的最大短路電流值。 總之，結合現場實際需要選擇

10、漏電保護器，但必須符合B6829-86漏電電流動作保護器要求的產品。 （三）施工現場線路保護措施 1、電纜線路應采用穿管埋設地或沿墻敷設，嚴禁沿地面明設。 2、電纜在室外直接埋設的深度應不小于0.6m，并應在電纜上下各均勻鋪設不少于50mm厚的細砂，然后覆蓋磚保護層，上面埋設標牌。 3、橡皮電纜放在支架上應用絕緣子固定，嚴禁使用金屬裸線作綁扎，固定點間應保證橡皮電纜承受自重所帶來的荷重，橡皮電纜的最大弧垂距地不得小于2.5m。 4、電纜的接頭應牢固可靠，絕緣包扎后的接頭不能降低原來的絕緣強度，并不得承受張力。 5、建筑物進入高層施工時，必須采用埋地引入，電纜垂直敷設的位置應充分利用在建工程豎井

11、，垂直孔洞等，同時應靠近負荷中心，固定點每層樓層不得少于一處，電纜水平敷設沿墻固定，最大弧垂度距地不小于1.8m。 6、室內配線必須采用絕緣銅線、瓷夾敷設，距地高度不小于2.5m。 7、進戶線在室外處要用絕緣子固定，過墻穿套管、距地大于2.5m并做防水彎頭。七、安全用電措施和施工機械、配電箱安裝 為了滿足JGJ4688的標準，現場用電全部采用TN-S系統，同時滿足建筑施工用電必須達到二級漏電保護的要求。 1、采用TNS供電系統，在施工中把工作零線和保護線在供電電源處嚴格分開、PE線不許斷線。 2、漏電保護器的選擇應符合國標4B6829-86漏電流動作保護器的要求，開關箱內的漏電保護器其額定漏電

12、動力電流應不大于30mA，額定漏電動作時間應小于0.1s。 3、安全電壓按國家標準4B3805-86安全電壓中規定。 4、電器設備的設置應符合下列要求： 4.1配電系統系統應設置室內總配電屏和室外總配電箱和分配電箱實行分級配電。 4.2動力和照明配電箱宜分別設置，同一箱內動力和照明線路應分路設置，照明線路應接在動力聯的上側。 4.3開關箱內應一機一閘、嚴禁同一個聯電器直接控制兩臺及以上用電設備。 5、直埋電纜的敷設 5.1施工步驟：線路走向測量線挖溝清槽放細砂搖測電纜放纜搖測敷土蓋磚素土夯實作標樁檢測登記。 5.2施工方法：由于本工程施工期約為1年，電纜長期工作時間最少1年，因此考慮時間較長、

13、線路的走向位置測算要準確不影響工程施工，要求嚴格按施工現場平面劃分布線。其它必須按正規敷設電纜的要求施工。 6、室內導線的敷設及36V低壓照明裝置 6.1室內配線必須采用絕緣線、用瓷瓶固定，距地高度不小于2.5m。 6.2進戶線在室外處要用絕緣子固定，距地大于2.5作防水彎頭。 6.3金屬外殼的燈具必須作保護接零。 6.4室外燈具距地面不得小于3m，室內燈具不得低于2.4m，低于2.4m使用安全電壓插座接線時應符合規范要求。 6.5燈頭的絕緣外殼不得有損傷和漏電。 7、配電箱和開關箱安裝 7.1配電箱和開關箱應安裝牢固，便于操作和維修。 7.2落地安裝的配電箱和開關箱，設置地點應平坦并高出地面

14、，其附近不得堆放雜物。 7.3配電箱、開關箱的進線口和出線口宜設在箱的下面或側面，電源的引出線應穿管并設防水彎頭。 7.4配電箱、開關箱內的導線應絕緣良好、排列整齊、固定牢固，導線端頭應采用螺栓連接或壓接。 7.5具有3個回路以上的配電箱應設總刀閘及分路刀閘。每一分路刀閘不應接2臺或2臺以上電氣設備，不應供2個或2個以上作業組使用。 7.6照明、動力合一的配電箱應分別裝設刀閘或開關。 7.7配電箱、開關箱內安裝的接觸器、刀閘、開關等電氣設備，應動作靈活，接觸良好可靠，觸頭沒有嚴重燒蝕現象。 7.8采用的電氣設備應符合現行國家標準的規定，并應有合格證件，設備應有銘牌。 7.9使用中的電氣設備應保

15、持完好的工作狀態，嚴禁帶故障運行。 7.10電氣設備不得超銘牌運行。 7.11固定式電氣設備應標志齊全。 8、移動式電動工具和手持式電動工具安全使用要求 8.1手持式電動工具的管理、使用、檢查和維修，應符合現行國家標準手持式電動工具管理、使用、檢查和維修安全技術規程的規定。 8.2長期停用或新領用的移動式電動工具和手持式電動工具在使用前應進行檢查，并應測絕緣。 8.3移動式電動工具、手持式電動工具通電前應做好保護接地或保護接零。 8.4移動式電動工具、手持式電動工具應加裝單獨的電源開關和漏電保護器，嚴禁1臺開關接2臺及2臺以上電動設備。 8.5移動式電動工具的電源開關應采用雙刀開關控制，其開關

16、應安裝在便于操作的地方。 8.6移動式電動工具、手持式電動工具當采用插座連接時，其插頭、插座應無損傷、無裂紋，且絕緣良好。 8.7使用移動式電動工具因故離開現場暫停工作或遇突然停電時，應拉開電源開關。 8.8移動式電動工具和手持式電動工具，應加裝高靈敏動作的漏電保護器。 8.9移動式電動工具和手持式電動工具的電源線，必須采用銅芯多股橡套軟電纜或聚氯乙烯絕緣聚氯乙烯護套軟電纜。電纜應避開熱源，且不得拖拉在地上。當不能滿足上述要求時，應采取防止重物壓壞電纜等措施。 8.10移動式電動工具和手持式電動工具需要移動時，不得手提電源線或轉動部分。 8.11移動式電動工具和手持式電動工具使用完畢后，必須在

17、電源側將電源斷開。 8.12使用手持式電動工具應戴絕緣手套或站在絕緣臺上。 9、電焊機安全使用要求 9.1根據施工需要，電焊機宜按區域或標高層集中設置，并應編號。 9.2布置在室外的電焊機應設置在干燥場所，并應設棚遮蔽。 9.3電焊機的外殼應可靠接地，不得多臺串聯接地。 9.4電焊機各線圈對電焊機外殼的熱態絕緣電阻值不得小于0.4M。 9.5電焊機的裸露導電部分和轉動部分應裝安全保護罩。直流電焊機的調節器被拆下后，機殼上露出的孔洞應加設保護罩。 9.6電焊機一次側的電源線必須絕緣良好，不得隨地拖拉，其長度不宜大于5m。 9.7電焊機的電源開關應單獨設置。直流電焊機的電源應采用啟動器控制。 9.
