臨電施工組織設計羅源閩光DOC

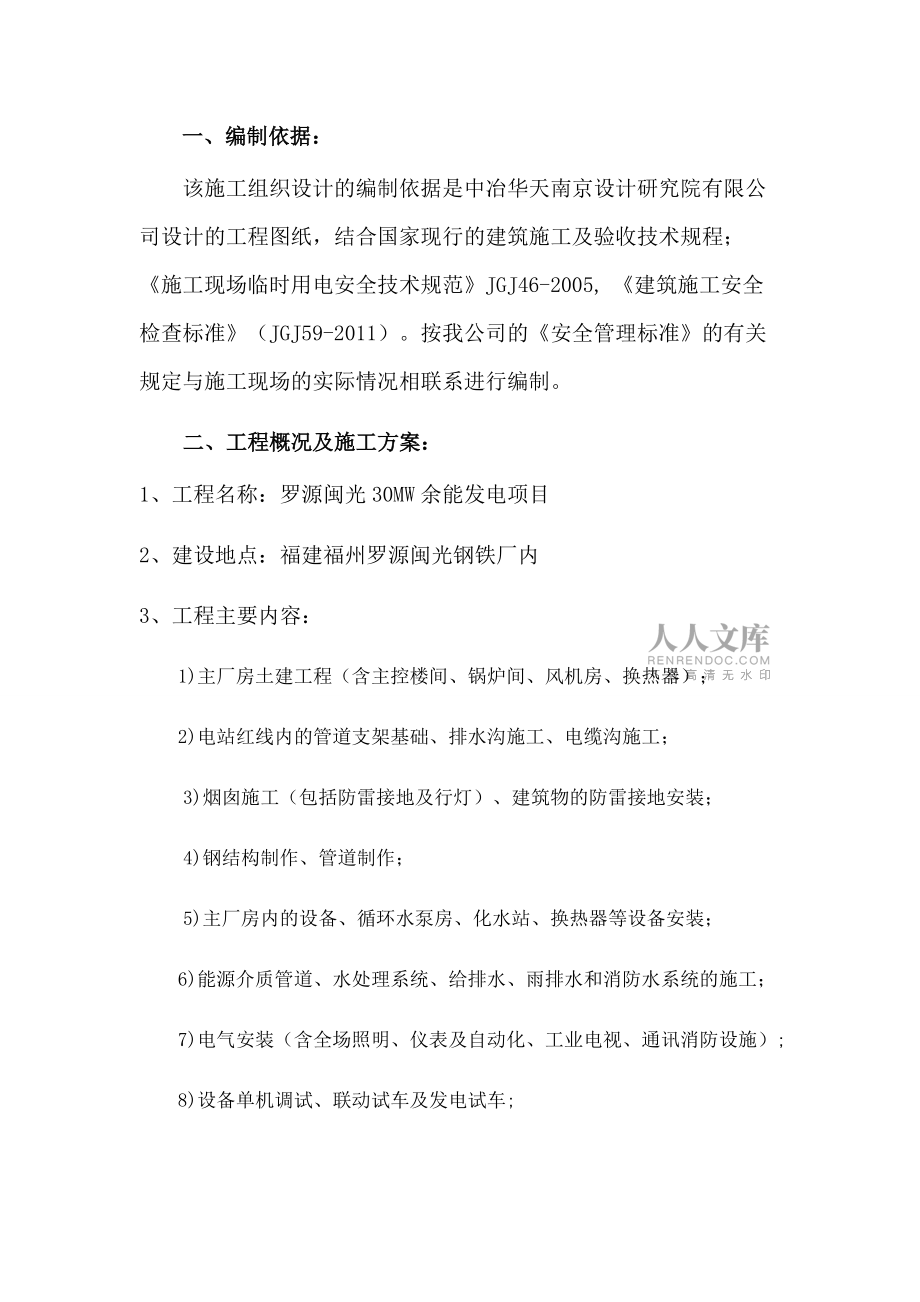

1、臨時用電施工組織設計編 制 人：審 核 人：審 批 人：施工單位： 河北省安裝工程有限公司 工程名稱： 羅源閩光余能發電項目 日 期： 2015年6月15日 一、編制依據：該施工組織設計的編制依據是中冶華天南京設計研究院有限公司設計的工程圖紙，結合國家現行的建筑施工及驗收技術規程；施工現場臨時用電安全技術規范JGJ46-2005, 建筑施工安全檢查標準（JGJ59-2011）。按我公司的安全管理標準的有關規定與施工現場的實際情況相聯系進行編制。二、工程概況及施工方案：1、工程名稱：羅源閩光30MW余能發電項目2、建設地點：福建福州羅源閩光鋼鐵廠內3、工程主要內容：1)主廠房土建工程（含主控樓間

2、、鍋爐間、風機房、換熱器）；2)電站紅線內的管道支架基礎、排水溝施工、電纜溝施工；3)煙囪施工（包括防雷接地及行燈）、建筑物的防雷接地安裝；4)鋼結構制作、管道制作；5)主廠房內的設備、循環水泵房、化水站、換熱器等設備安裝；6)能源介質管道、水處理系統、給排水、雨排水和消防水系統的施工；7)電氣安裝（含全場照明、儀表及自動化、工業電視、通訊消防設施）;8)設備單機調試、聯動試車及發電試車; 所有起重運輸設備、各種計量儀器儀表、壓力容器的相關資料檢測報驗；9)潤滑（稀油、干油、油氣及各類管線系統）、制冷、通風設施安裝；本工程為羅源閩光30MW余能發電項目項目。此項目工程工期較緊。為保證該工程快速

3、安全順利的進行施工，不發生觸電傷亡事故，我公司選派技術過硬的工程技術人員，認真閱圖，做好施工記錄，從細微工作做起，每個環節都要深入，特擬訂此方案。4、現場由業主提供總電源箱，施工電源由我單位從業主設置的配電箱引出到各工號；具體方案如下：5、配電系統施工布置:負荷計算見容量計算表：一級配電箱設備用電一覽表總用電量計算用電設備總?cè)萘?電動機總?cè)萘?電焊機總?cè)萘?室內照明容量;室外照明容量; 電動機平均功率系數，取0.75；、需要系數，6、負荷計算表：施工現場負荷表序號機械或設備名稱數量（臺）額定功率（KW）合計（KW）1插入式振動器31.13.32交流電焊機314523鋼筋筋箍彎曲機12.22.2

4、4鋼筋彎曲機11335鋼筋切斷機12.22.26鋼筋調直機1447鋼筋套絲機1228無齒鋸2369木工電鋸21.5310卷揚機17.57.511砂漿攪拌機17.57.512其他10土建設備總功率小計102.7KW設備安裝工程1直流電焊機10121202交流電焊機10171704等離子切割機1555電動試壓泵12.72.76手動試壓泵11.61.67氣泵17.57.58焊條烘箱1559卷板機1101010其他3030 安裝小計: 351.8KW生活用電1電蒸箱410402電熱水器1553電餅鐺1554節能燈1000.0665電飯鍋52.512.56空調203607其他20生活小計：148.5KW

5、7、根據以上用電設備選擇導線截面及開關容量如下：施工現場總電源由甲方高壓配電箱提供(400A)空氣開關、乙方河北省安六分公司電源采用VTV-3*2402+2*1502鋁電纜引入施工現場總配電箱，由施工現場總配電箱采用VLV3*702+2*352引入鋼筋場地配電箱；在由施工現場總配電箱采用VLV3*1802+2*902引入鋼結構配電箱總箱；施工現場配電箱一律做重復接地。生活區配電箱采用VLV-3*1202+1*702從甲方配電室引入。電纜敷設：主電纜及分支電纜采用架空，特殊部位穿鋼管保護。8、安全用電技術措施本工程根據施工現場臨時用電安全技術規范標準JGJ462005,采用TNS供電系統，實行“

6、三級配電、兩級保護”，為了安全用電，制定以下安全技術措施：9、施工現場采用TNS供電系統供電，施工現場總箱中零線做出重復接地后引出一根專用PE線，除了總箱處外，其它各處不得把N線和PE線連接，線上不許安裝開關和熔斷器，也不得把大地兼做PE線，PE線也不得進入漏電保護器。將電氣設備的金屬外殼與保護零線連接。10、設置漏電保護器：（1）施工現場的總配電箱和開關箱設置兩級漏電保護器，而且兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應作合理配合，使之具有分級保護的功能。（2）開關箱中必須設置漏電保護器，施工現場所有用電設備，除作保護接零外，必須在設備負荷線的首端處安裝漏電保護器。 （3） 開關箱

7、內的漏電保護器其額定漏電動作電流應不大于30mA,額定漏電動作時間應小于0.1S。潮濕場所用的電器設備開關箱，水泵控制箱、流動箱內的漏電保護器其額定漏電動作電流應不大于15mA，動作時間小于0.1S.11、電器設備的設置應符合下列要求：（1）設置室外總配電箱和分配電箱，實行分級配電。（2）動力配電箱與照明配電箱分別設置。（3）開關箱由末級分配電箱配電，開關箱實行“一機一閘一箱一漏制”。（4）總配電箱設在靠近電源的地方，分配電箱裝設在用電設備或負荷相對集中的地區。分配電箱與開關箱的距離不得超過30m，開關箱與其控制的固定式用電設備的水平距離不宜超過3m。（5）配電箱、開關箱周圍不得堆放任何有礙操

8、作、維修的物品，周圍應有足夠兩人同時工作的空間。（6）配電箱、開關箱安裝要端正、牢固，移動式的箱體應裝設在堅固的支架上。固定式配電箱、開關箱的下皮與地面的垂直距離位1.5m移動式開關箱的下皮與地面的垂直距離為0.9m。配電箱、開關箱鐵板厚度應大于1.5m。（7）配電箱、開關箱中導線的進線口和出線口設在箱體下地面，嚴禁設在箱體的上頂面、側面、后面或箱門處。（8）配電箱內應張貼配電線路圖，外部張貼警示標志。12、電氣設備的安裝（1）配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內，金屬板與配電箱作電氣連接。（2）配電箱、開關箱內的各種電器按規定的位置緊固在安裝板

9、上，不得歪斜和松動。（3）配電箱、開關箱內的工作零線應通過接線端子板連接，并應與保護零線端子板分設。保護零線嚴禁通過任何開關和熔斷器，保護零線做為接零保護的專用線，要單獨用一線，不能代替他用，即必須采用目前的五芯電纜，不應在四芯電纜線上再設一根線。保護零線在總柜做重復接地后，在分配電箱處做重復接地，重復接地一定充分利用主體接地。（4）配電箱、開關箱的連接線應采用絕緣導線。（5）各種箱體的金屬構架、金屬箱體、金屬電器安裝板以及箱內電器的正常不帶電的金屬底座、外殼等必須做保護接零，保護接零應經過接線端子板連接。（6）配電箱后面的排線需排列整齊，綁扎成束，并用卡釘固定在盤板上，盤后引出及引入的導線留

10、出適當余度，以便檢修。（7）導線剝削處不應過長，導線壓頭應牢固可靠，多股導線不應盤固壓接，應加裝壓線端子（有壓線孔者除外）。如必須穿孔用頂絲壓接時多股線應涮錫后再壓接，不得減少導線股數。13、 重復接地：在各工號配電箱處做重復接地，并在每個回路的分配箱最遠的開關箱及需做防雷接地設備的開關箱處設置重復接地。接地體采用3根2.5米40*4鍍鋅角鋼，間距5m，接地線用40×4扁鋼，與接地體焊接引上到箱內，與PE線相連接，要求每處重復接地地力阻值小于10歐姆。14、施工現場的電纜線路：（1）臨時電纜線路必須采用埋地引入建筑物內，嚴禁沿地面敷設。電纜垂直敷設的位置充分利用在建工程的豎井、垂直孔

11、洞等，同時應靠近負荷中心，固定點每樓層不得少于一處。（2）臨時電纜應采用埋地或架空鋪設，嚴禁地面明設，并以避免機械損傷或介質腐蝕。（3）臨時電纜埋地深度不應少于0.7米，并應在電纜上下鋪設50mm厚細沙，防止不均勻沉降。最上部覆蓋硬質保護層，防止損傷。15、電氣設備的操作與維修人員必須符合以下要求：施工現場內臨時用電的安裝和維修必須由經過培訓后取得上崗證書的專業電工完成，電工操作時必須有專人看護，以防止觸電事故的發生。16、各類用電人員應做到：（1）掌握安全用電基本知識和所用設備的性能；（2）使用設備前必須按規定穿戴和配備好相應的勞動防護用品，并檢查電氣裝置和保護設施完好。嚴禁設備帶“病”運轉

12、；（3）停用的設備必須拉閘斷電，鎖好開關箱；（4）負責保護設備的負荷線、保護零線和開關箱；（5）搬遷和移動用電設備，必須經電工切斷電源并作妥善處理后進行。17、電氣設備的使用和維護：（1）施工現場的所有配電箱、開關箱應每月一次檢查和維護，檢查、維護人員必須是專業電工。工作時必須穿戴好絕緣用品，必須使用電工絕緣工具。（2）檢查維修配電箱、開關箱時，必須將前一級相應的電源開關分閘斷電，并懸掛停電標志牌，嚴禁帶電作業。（3）配電箱盤面上標明各回路的名稱、用途；同時要做出分路標記。（4）總、分配電箱門應配鎖，配電箱和開關箱應指定專人負責、施工現場停止作業1小時以上時，應將動力開關箱上鎖。（5）各種電氣

13、箱內不允許放置任何雜物，并應保持清潔。箱內不得掛接其它臨時用電設備。18、安全用電組織措施：（1）建立技術交底制度。向?qū)I(yè)電工、各類用電人員介紹臨時用電施工組織設計和安全用電技術措施的總體意圖、技術內容和注意事項，并應在技術交底文字資料上履行交底人和被交底人的簽字手續，注明交底日期。（2）建立安全檢測制度，從臨時用電工程開始，定期對臨時用電工程進行檢測，主要內容是：接地電阻值、電氣設備絕緣電阻值、漏電保護器動作參數等，以監視臨時用電工程是否安全可靠，并做好檢測記錄。（3）建立電氣維修制度。加強日常和定期維修工作，及時發現和消除隱患，并建立維修記錄，記載維修時間、地點、設備內容、技術措施、維修人

14、員、驗收人員等。19、建立安全用電制度（1）持證上崗制：施工現場的施工用電必須由持證上崗的專職電工負責，其它任何工種、個人不得私自亂動，違者按違章處理。（2）停電順序：開頭箱分配電箱總配電箱，而全部停電或部分停電的檢修工作必須遵循：停電、驗電、放電，裝臨時接地線，設備遮攔，標掛警示牌，其步驟不得省略或跳過。（3）驗電措施在停電之后，必須履行驗電手續，不能只看指示燈信念信號或控制開關，還應用驗電筆等工具進行認真檢驗，以確定確實無電。對于一些特殊線路、設備，有殘存靜電的則必須進行放電，放電必須用專用導線，不能用手去摸導線。（4）裝設遮攔和標掛警示牌檢修時，可對帶電部分進行遮攔，防止觸電，為防止他人

15、誤合閘，可在相應的位置設置針對性的警示牌。（5）臨時配電箱加鎖制度，為防止某些不聽從教育的人誤合閘。對于現場的配電箱，加鎖防護，電工專人保管。（6）如需對線路進行不停電檢修時，必須嚴格監護，保證足夠的安全距離，工人使用的工具要嚴格，檢修人員要經過嚴格的培訓和訓練，熟練不停電檢修技術與安全操作知識。20、施工現場預防發生電氣火災的措施（1）按施工組織設計，正確選擇導線截面，從理論上杜絕線路過負荷使用，保護裝置要認真選擇，當線路上出現長期過負荷時，能在規定時間內動作保護線路。（2）電氣操作人員要認真執行規范，正確連接導線，要壓牢、壓實。各種開關觸頭要壓接牢固，多股導線要用端字或涮錫后在與設備安裝，以防加大電阻引起火災。（3）施工現場嚴禁使用電爐子。使碘鎢燈時，燈與易燃物間距要大于30cm，盡可能使用36V碘鎢燈；室內不準使用功率超過100W燈泡，嚴禁使用床頭燈。（4）使施焊周圍不能有易燃物。并備齊防火設備。電焊機要放在通風良好的地方。（5）施工電梯、塔吊要做好防雷接地。（6）存放易燃物倉庫內的照明裝置一定要采用防爆型設備，導線敷設、燈具安裝、導線與設備連接均應滿足有關規范要求。（7）配電箱、開關箱內嚴禁存放雜物及易燃物。在總箱隔離開頭的電源處引出消防電源，至消防水泵控制箱。（8）施工現場一旦發生電氣火災時，撲滅火災應注意以下
