機械檢測及精密測量技術培訓課二

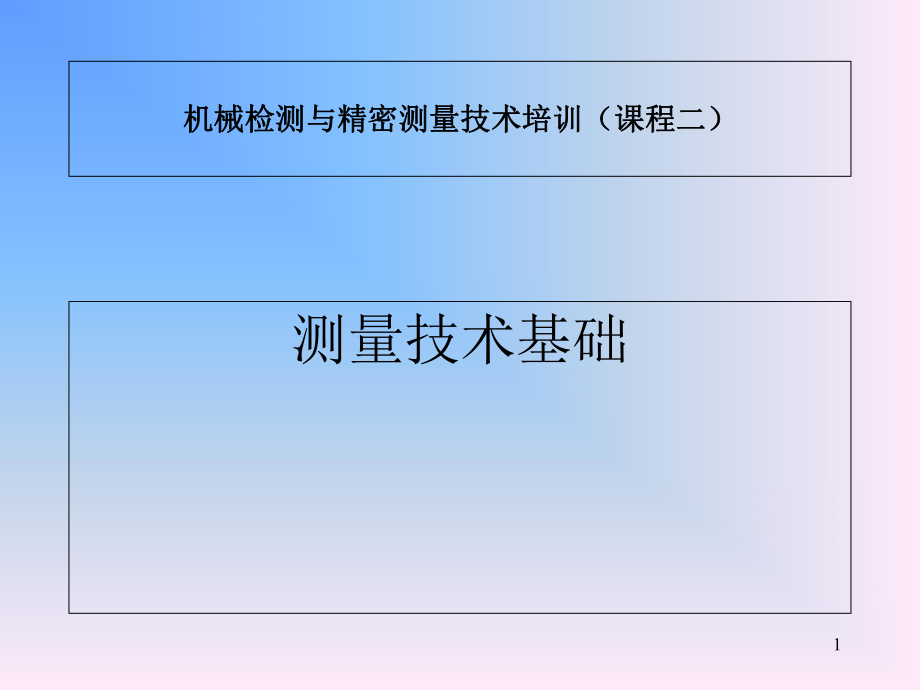

1、1機械檢測與精密測量技術培訓（課程二）機械檢測與精密測量技術培訓（課程二）測量技術基礎21概述概述1.11.1機械加工精度與機械加工精度與加工精度加工精度 機械加工精度機械加工精度 機械加工精度是指零件經過加工后的幾何參數（尺寸、幾何要素的形狀和相互位置）的實際值與設計理想值的符合程度，而它們之間的偏離程度稱為加工誤差。加工誤差越小、加工精度越高。 加工精度和加工誤差是零件加工后幾何參數的兩種表示方法。3加工精度加工精度 零件的加工精度包括三個方面： 尺寸精度：限制加工表面與其基準面間尺寸誤差不超過一定的范圍。尺寸精度用標準公差等級表示，分為20級。 形狀精度：限制加工表面宏觀幾何形狀誤差，如

2、圓度、圓柱度、平面度、直線度等。形狀精度用形狀公差表示。 位置精度：限制加工表面與基準間的相互位置誤差，如平行度、垂直度、同軸度等。位置精度用位置公差等級表示。41.2基準基準 基準：基準是進行檢驗的基礎，只有找準基準才能得出準確可靠的檢驗結果。 按照基準的作用，可分為設計基準和工藝基準。工藝基準又可分為定位基準.檢測基準和裝配基準。5 工藝基準：工藝基準：在制造工藝過程中采用的基準稱為工藝基準。 裝配基準：是產品裝配時用來確定零件或部件在機器中的相對位置所用的基準。 測量基準：是測量時所采用的基準。 定位基準：加工中的定位基準。 工序基準：在工序圖上用來確定本工序所加工表面加工后的尺寸、形狀

3、、位置的基準。62.技術測量基礎2.1測量的定義及常用術語 測量是指以確定被測量對象量值為目的的全部操作。一個完整的測量過程應包括被測對象、計量定位、測量方法和測量精度4個方面要素。 測量對象測量對象：主要指幾何量、包括長度、角度、表面粗糙度、幾何形狀和相互位置等。 計量單位計量單位：機械制造中常用的長度單位為毫米在精密測量中長度單位采用微米、在超精密測量中長度單位采用納米。 測量方法測量方法：根據被測量對象確定最佳的測量方法。 測量精度測量精度：是指測量結果與真值的一致程度。任何測量過程總不可避免出現測量誤差，誤差小則證明精度高。7量量：現象、物體或物質可定性區別和定量確定的一種屬性

4、。量值量值：由數值和計量單位的乘積所表示的量的大小。數值數值：量值中的數字部分。真值真值：當某量能被完善地確定并能排除所有測量上的缺陷時，通過測量所得到的量值。約定真值：對于給定的目的而言，被認為充分接近與真值，可以用以替代真值的量值。算術平均值算術平均值：一個被測量的n個測得值的代數和除以n而得到的商。修正值修正值：為消除或減少系統誤差，用代數法加到未修正測量結果上的值。8測試測試：具有試驗性的測量。直接測量法直接測量法：不必測量與被測量有函數關系的其它量，而能直接得到被測量值的方法。間接測量法間接測量法：通過測量與被測量有函數關系的其它量，才能得到被測量值的方法。替代測量法替代測量法：將選

5、定的且已知其值的同種量替代被測量，使在指示裝置上得到相同效應以確定被測量值的方法。計量器具計量器具：可單獨地或與輔助設備一起，用以直接或間接確定被測對象量值的器具或裝置。可靠性可靠性：計量?jī)x器在規定條件下和規定時間內，完成功能的能力。9測誤差量測誤差量：測量結果與被測量真值之差。測量結果測量結果：由測量所得到的被測量值。未修正結果未修正結果：有系統誤差而未作修正的測量結果。已修正結果已修正結果：考慮到有系統誤差存在，而對未修正后所得到的測量結果。器具誤差器具誤差：計量器具本身所具有的誤差。方法誤差方法誤差：測量方法不完善所具有的誤差。人員誤差人員誤差：測量人員主觀因素和操作技術所引起的誤差。環

6、境誤差環境誤差：由于實際環境與規定環境條件不一至所引起的誤差。調整誤差調整誤差：由于測量前未能將計量器具或被測對象調整到正確位置或狀態所引起的誤差。觀測誤差觀測誤差：在測量過程中由于觀測者主觀判斷所引起的誤差。視視 差差:當指示器與標尺表面不在同一平面時，觀測者偏離正確觀察方向進行讀數或瞄準時所引起的誤差。1011122.3測量的基本原則 為了獲得正確可靠的測量結果，在測量過程中，要注意應用并遵守有關測量原則。 阿貝原則是要求在測量過程中被測長度與基準長度應安置在同一直線上的原則。 基準統一原則是要求測量基準要與加工基準和使用基準統一，即工序測量應以工藝基準作為測量基準，終結測量應以設計基準作

7、為測量基準。 13最短測量鏈原則是由測量信號從輸入到輸出量值通道的各個環節所構成的測量鏈，其環節越多測量誤差越大。 最小變形原則是測量器具與被測零件都會因?qū)嶋H溫度偏離標準溫度和受力（重力和測量力）而發生變形，形成測量誤差。 封閉原則是在閉合的圓周分度中，全部角度分量的偏差的總和為零。在檢測封閉圓周中各分量的角度（或弧長）時，根據封閉原則可不需高精度標準，用相對法進行檢測。142.4計量器具的分類計量器具的分類是一種具有固定形態、用以復現或提供一個或多個已知量值的器具。按用途的不同量具可分為以下幾類：只能體現一個單一量值的量具?？尚?duì)和調整其它測量器具或作為標準量與被測量直接進行比較。如量塊、角

8、度量塊等?？审w現一組同類量值的量具。同樣能校對和調整其它測量器具或作為標準量與被測量直接進行比較。如線紋尺、90角尺等。15有刻度，可測量一定范圍內各種尺寸的零件并得出具體數值。 我國習慣上將結構比較簡單的測量?jī)x器稱為通用量具。如游標卡尺、外徑千分尺、百分表等。 量?jī)x：是指能將被測量值轉換成可直接觀測的指示值或等效信息的測量器具，由測頭(敏感元件)、變換、放大、傳遞及指示等部分組成。 按結構可分為：固定刻線量具、卡尺類量?jī)x、螺旋副類量?jī)x、機械類量?jī)x、光學類量?jī)x、氣動類量?jī)x、電動式量?jī)x、光電式量?jī)x、綜合類量?jī)x。16專門用來檢驗?zāi)撤N特定參數的量具。常見的有：檢驗光滑圓柱孔或軸的光滑極限量規(沒有刻

9、度的，用以檢驗零件尺寸或形狀、相互位置的專用檢驗工具。它只能判斷零件是否合格，而不能得到具體數值的測量結果)，判斷內螺紋或外螺紋合格性的螺紋量規，判斷復雜形狀的表面輪廓合格性的檢驗樣板，用模擬裝配通過性來檢驗裝配精度的功能量規等等。也是一種量具、量?jī)x和定位元件等組合的專用檢驗工具，可迅速方便地檢查更多或更復雜的參數。17常用軸徑測量?jī)x器 卡尺、千分尺、指示表千分尺、杠桿千分尺、杠桿齒輪傳動測微儀、扭簧測微儀、電感測微儀、電容測微儀、立式光學計、臥式光學計、立式測長儀、萬能測長儀、 工具顯微鏡：分大型、小型、萬能18常用孔徑測量?jī)x器 內徑百分表 內徑測微儀 萬能測長儀 一米測長機 萬能工具顯微鏡

10、 孔徑測量?jī)x 自準直孔徑測量?jī)x 內孔比長儀 小孔顯微鏡19從測量器具的讀數裝置上得到欲測之量的數值或?qū)?biāo)準值的偏差。例如用游標卡尺、外徑千分尺測量外圓直徑，用比較儀測量長度尺寸等。先測出與欲測之量有一定函數關系的相關量，然后按相應的函數關系式，求得欲測之量的測量結果。一般來說，直接測量比間接測量（受計算公式和計算精度影響）的精度高，無法進行直接測量的場合采用間接測量。20從測量器具上直接得到被測參數的整個量值的測量。例如用游標卡尺測量零件軸徑值。將被測量和與其量值只有微小差別的同一種已知量（一般為測量標準量）相比較，得到被測量與已知量的相對偏差。例如比較儀用量塊調零后，測量軸的直徑，比較儀的示

11、值就是量塊與軸徑的量值之差。 一般來說，相對測量的精度比絕對測量的精度高。21測量器具的測頭與零件被測表面接觸后有機械作用力的測量。如用外徑千分尺、游標卡尺測量零件等。為了保證接觸的可靠性，測量力是必要的，但它可能使測量器具及被測件發生變形而產生測量誤差，還可能造成對零件被測表面質量的損壞。測量器具的感應元件與被測零件表面不直接接觸，因而不存在機械作用的測量力。屬于非接觸測量的儀器主要是利用光、氣、電、磁等作為感應元件與被測件表面聯系。如干涉顯微鏡、磁力測厚儀、氣動量?jī)x等。用于軟質表面或薄壁工件。紅外線測溫儀紅外線測溫儀22在加工過程中進行的測量。其測量結果直接用來控制零件的加工過程，決定是否

12、繼續加工或判斷工藝過程是否正常、是否需要進行調整，故能及時防止廢品的發生，所以又稱為積極測量。加工完成后進行的測量。其結果僅用于發現并剔除廢品，所以被動測量又稱消極測量。23單獨地、彼此沒有聯系地測量零件的單項參數。如分別測量齒輪的齒厚、齒形、齒距等。這種方法一般用于量規的檢定、工序間的測量，或?yàn)榱斯に嚪治?、調整機床等目的。檢測零件幾個相關參數的綜合效應或綜合參數，從而綜合判斷零件的合格性。例如齒輪運動誤差的綜合測量、用螺紋量規檢驗螺紋的作用中徑等。綜合測量一般用于終結檢驗，其測量效率高，能有效保證互換性，在大批量生產中應用廣泛。24測量時被測件表面與測量器具測頭處于靜止?fàn)顟B(tài)。例如用外徑千分尺

13、測量軸徑、用齒距儀測量齒輪齒距等。測量時被測零件表面與測量器具測頭處于相對運動狀態，或測量過程是模擬零件在工作或加工時的運動狀態，它能反映生產過程中被測參數的變化過程，測量效率高。例如用激光比長儀測量精密線紋尺，用電動輪廓儀測量表面粗糙度等。25在測量過程中，決定測量精度的全部因素或條件不變。例如，由同一個人，用同一臺儀器，在同樣的環境中，以同樣方法，同樣仔細地測量同一個量。在一般情況下，為了簡化測量結果的處理，大都采用等精度測量。實際上，絕對的等精度測量是做不到的。在測量過程中，決定測量精度的全部因素或條件可能完全改變或部分改變。由于不等精度測量的數據處理比較麻煩，因此一般用于重要的科研實驗

14、中的高精度測量。26測量誤差及數據處理2.6.1測量誤差的基本概念即測得值減去被測量的真值所得的代數差.若真值為L(zhǎng)，測得值為x，測量誤差為 ，則 x一L絕對誤差與被測之量的真值之比，稱為相對誤差，常用百分?jǐn)?shù)表示。即相對誤差為 L100 當被測之量值相等(或很接近)時，的大小可反映測量準確度；當被測之量值不相等(尤其是它們相差懸殊)時， 可反映測量準確度。 272.6.2測量誤差的來源及防止測量誤差產生的原因：測量誤差產生的原因： 1)測量器具的誤差；測量器具的誤差； 2)基準件誤差；基準件誤差； 3)調整誤差；調整誤差； 4)測量方法誤差；測量方法誤差； 5)測量力誤差測量力誤差；測量力引起彈

15、性變形而產生的誤差。 6)環境誤差；環境誤差； 影響測量誤差的主要因素是工件和量?jī)x的溫度差。為了減小這種影響，在測量前應使工件和量?jī)x進行等溫，即將工件和量?jī)x放在同一溫度條件下，經過一定時間使二者的溫度與周圍環境的溫度保持一致。 7)人為誤差人為誤差 測量人員的主觀因素引起的誤差。28測量人員測量人員292.6.3測量誤差的分類根據測量誤差的性質、出現的規律和特點，可分為三大類，即系統誤差、隨機誤差和粗大誤差。在相同條件下多次測量同一量值時，誤差值保持恒定；或者當條件改變時，其值按某一確定的規律變化的誤差，統稱為系統誤差。系統誤差按其出現的規律又可分為定值系統誤差和變值系統誤差。在測量時，對每次

16、測的值的影響都相同。在測量時，對每次測的值的影響按一定規律變化。30在相同條件下，以不可預知的方式變化的測量誤差，稱為隨機誤差。在一定測量條件下對同一值進行大量重復測量時，總體隨機誤差的產生滿足統計規律，即具有有界性、對稱性、抵償性、單峰性。因此，可以分析和估算誤差值的變動范圍，并通過取平均值的辦法來減小其對測量結果的影響。在相同條件下，多次測量同一量值時，誤差的絕對值與符號均不確定。（偶然誤差）3 3某種反常原因造成的、歪曲測得值的測量誤差，稱為粗大誤差。超出規定條件下預計的誤差（過失誤差） 。粗大誤差的出現具有突然性，它是由某些偶爾發生的反常因素造成的。這種顯著歪曲測得值的粗大誤差應盡量避

17、免，且在一系列測得值中按一定的判別準則予以剔除。313233機械制圖中常用標注及新舊標準代換34一.圖線的型式與應用1.新增了粗虛線相應的有細虛線、細雙點畫線、粗虛線用于允許表面處理的表示線。2.過渡線由粗實線改為細實線表示353.改變了剖切的線寬原有:為1-1.5b 新為粗實線4.明確規定了模樣分型線用粗實線 365.粗點畫線的應用范圍1）限定局部熱處理的范圍 3）限定不涂鍍（涂）范圍2）限定形位公差的被測要素和基準要求范圍376.斷裂處邊界線的線型選用 波浪線 雙折線 細雙點劃線 細雙點劃線必須成對地使用,不得單線使用.即只能用作中斷處的邊界線.38 7.細雙點劃線的應用. 1)相鄰輔助零

18、件的輪廓線. 2)可動零件的極限位置輪廓線. 3)成行前的輪廓線. 4)剖切面前的輪廓線. 5)軌跡線. 6)毛坯圖中制成品的輪廓線. 7)特定區域線. 8)工藝用機構的輪廓線. 9)中斷線.39二.若干符合孔的畫法. 若干直徑相同且成律分布的孔,可以僅畫出一個或幾個,其余只需用細點劃線或”+”(+字線加黑色)表示中心位置. 注意:1)當不便用細點畫線表示孔的中心位置時,可用實線. 2)當孔距較疏時可用不加點的+字線表示孔位,且省略直線+字線的細點畫線. 3)當孔位交叉分布時,可僅在孔位的交點處加黑點,以便與無孔的交點區別. 4)當?shù)葟娇椎聰?shù)量較多時,只要能夠確切地說明孔德位置數量和分布規律,

19、表示孔位的細點畫線和”+”字線不必一一畫出. 5)上述畫法同樣適用于若干等徑沉孔的結構. 40 6)模糊畫法: 在不致引起誤解時,圖形中的過渡西線,相貫線可以簡化: 41 三、尺寸的簡化注法 1）圖樣中的尺寸、公差相同時，可在同樣空白處作總的說明。 如“全部倒角C2”“其余圓角R4等。 2）尺寸相同的重復要求，可僅在一個元素上注出其尺寸和數量 如“環槽標記717；（過去為717）4R5” 3）啟用了單邊箭頭42 4）在指引線上標注尺寸43 5）在公用的一條尺寸線上，可以只畫一個箭頭，也可畫多個箭頭，依次指向同一個方向，且可以用于圓弧或圓，依次注寫的尺寸數字務必與箭頭指向一致。6）在傾斜結構需在

20、其投影上標注真實尺寸時，應在尺寸下加畫粗實線的短畫。44 7). 兩個形狀相同零件的尺寸不同的零件可用一張圖紙表示，此時應將另一件的名稱和不同尺寸列入括號中。在不引起誤解時，零件圖中的倒角可省略不畫，其尺寸標注如：C2 .C3;孔的旁注法:8 )倒角的注法45 四 未標注公差的標注 1) 未注公差又稱一般公差，過去叫“自由公差”因不妥切，廢止 GB/T18042000規定的一般公差主要適用于金屬切削加工后線性和角度尺寸，也用于一般的沖壓加工的尺寸。非金屬材料和其它工藝方法的加工的尺寸可參照采用 （注意：用括號的參考尺寸和矩形框格內的理論正確尺寸不能用一般公差套用（）是不影響使用 性能作為參考理論值 46 2 一般公差等級分為四級 精密級f 中級m 粗糙級c 最粗糙級v （注意：極限偏差均采用相對于零線（基本尺寸）對稱分布的方式） 3 一般公差的技術要求中統一標注（或企業文件中） 4 比一般公差小或者大的尺寸都應在基本尺寸之后標注公差：如：50+-0.02 50+-2 5 除另有規定外 當完工的零件其實際尺寸超出一般公差但為到達損害其功能的程度的時候通常不判廢拒收；采用一般公差的尺寸在車間正常加工，精度能保證的條件下 ，一般可不檢驗（視情況把握）。47五形位公差的未注公差 1）形位公差只有標注出或者未標注出公差之分，無是否有公差要求之別 2)新標準將未標注公
