四川省2016中考物理 考點聚焦 專題二十一 測量小燈泡的電功率課件

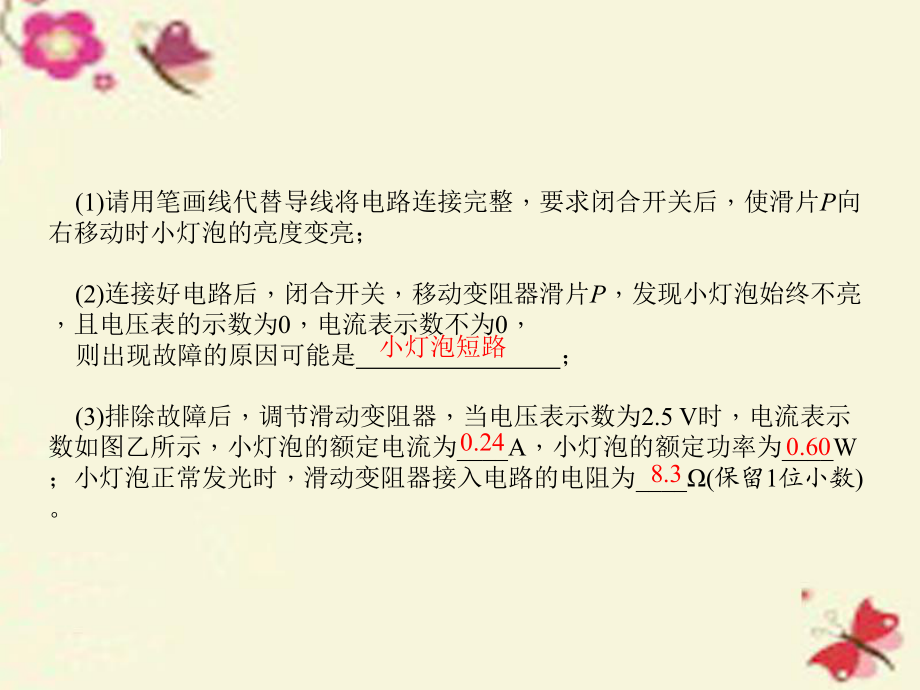

1、 測量小燈泡的電功率四川省(1)請用筆畫線代替導線將電路連接完整，要求閉合開關后，使滑片P向右移動時小燈泡的亮度變亮；(2)連接好電路后，閉合開關，移動變阻器滑片P，發現小燈泡始終不亮，且電壓表的示數為0，電流表示數不為0，則出現故障的原因可能是 ；(3)排除故障后，調節滑動變阻器，當電壓表示數為2.5 V時，電流表示數如圖乙所示，小燈泡的額定電流為_(kāi)A，小燈泡的額定功率為_(kāi)W；小燈泡正常發光時，滑動變阻器接入電路的電阻為_(kāi)(保留1位小數)。小燈泡短路0.240.608.32(2015內江B卷24題，12分)育才中學初3.1班學生在探究“測量小燈泡的電功率”的實驗后，某興趣小組欲進一步探究學習

2、，現將其改變?yōu)椤疤骄啃襞莸碾姽β蔖與電壓U之間的關系”的實驗，實驗中提供了以下實驗器材；A待測小燈泡L(額定電壓3.0 V，額定功率1.8 W)B電壓表V(量程03 V，量程015 V)C電流表A(量程00.6 A，03 A)D滑動變阻器R(010 )E定值電阻R015 ，R0210 ，R0315 F蓄電池，電壓U12 VG開關一個S，導線若干(1)為了比較精確地測量小燈泡的功率，電流表的量程應選 。(2)為了保證電路安全，實驗中定值電阻R0應選 (填“R01”或“R02”或“R03”)。(3)請用 ，將實驗器材連接起來，使之成為準備使用的實物電路。(4)測量結束后，應先斷開開關，拆除_兩端

3、的導線，再拆除其他導線，最后整理好器材。(5)該小組同學在處理實驗數據時，將電功率P作為縱坐標，U2作為橫坐標，采用描點法，在坐標紙上作出了PU2圖像，并畫出圖像是一條直線(如圖所示)。根據圖像，請你指出：所作圖像的錯誤之處是 ；作圖時，坐標取值不恰當之處是 。(6)假設實驗中所給的實驗器材電流表已損壞，老師又給了一只電壓表，該組同學仍完成了實驗。請你幫他們?cè)谔摼€(xiàn)內畫出 。00.6AR03鉛筆畫線代替導線電源用直線連接沒有用圓滑的曲線將各點連接起來橫坐標取值太大(U210就夠了)實驗的電路圖測量小燈泡的電功率 【提示】在測量小燈泡電功率的實驗中，閉合開關后小燈泡不亮，不一定是小燈泡斷路，還可能

4、是由于滑動變阻器連入了最大阻值，導致電路中的電流很小，小燈泡無法發光。不能將多次測得的電功率求平均值。 實驗測量小燈泡的電功率命題點1電路圖：根據實物圖畫出電路圖、根據電路圖連接實物圖；2.選擇合適的電流表、電壓表量程；3.滑動變阻器的作用：_、_；4.會處理電路故障；5.燈絲的電阻會隨著溫度的變化而變化；6.在測量小燈泡額定功率時，手移動滑片的位置，同時眼睛觀察_，當示數達到額定電壓時，停止移動滑片；7.不能用多次測得的不同電壓下的電功率的平均值作為小燈泡的額定功率，因?yàn)橹挥衉下燈泡的電功率才是額定功率；8.會分析UI圖象并能計算電阻R。保護電路調節小燈泡兩端電壓電壓表的示數額定電壓【例】(

5、2015丹東)小勇在測量額定電壓是2.5 V小燈泡電功率的實驗中。(1)為完成實驗，請用筆畫線代替導線，將甲圖連接完整。(2)閉合開關前，滑動變阻器的滑片應調至最_(填“左”或“右”)端。若開關閉合后，發現無論怎樣調節滑動變阻器，小燈泡發光較暗且亮度一直不變，則故障原因是_。 (3)故障排除后，調節滑動變阻器的滑片，當電壓表示數為2 V時，電流表示數如圖乙所示，此時通過小燈泡的電流為_(kāi)A，小燈泡此時的電功率為_(kāi)W。若要測量小燈泡的額定功率，應將滑動變阻器的滑片向_(填“左”或“右”)移動，直到電壓表示數為_(kāi)V為止。 (4)移動滑動變阻器的滑片，記下多組電流表及對應電壓表的示數，并畫出圖丙所示的

6、IU圖象，從圖象可算出小燈泡的額定功率為_(kāi)W。(5)小勇繼續調節滑動變阻器的滑片，小燈泡突然熄滅，電壓表示數_(填“變大”“變小”或“不變”)，經檢查發現燈絲燒斷。 【解析】(1)燈泡的額定電壓為2.5 V，電壓表選擇03 V量程，電壓表與燈泡并聯，由題意知，電流表使用00.6 A量程，電流表與燈泡串聯，電流從電壓表和電流表的正接線柱流入，從負接線柱流出?；瑒?dòng)變阻器選擇一上一下接線柱串聯在電路中，開關串聯在電路中，根據各元件的連接方法，連接實物圖。(2)由圖知，滑動變阻器的下面接了左邊的接線柱，所以在閉合開關前，應將滑片移至最右端，使其阻值最大；當將滑動變阻器的下方兩個接線柱接入電路時，電路中
