東風EQ1102自卸垃圾運輸車改裝設計

45頁 17000字?jǐn)?shù)+說明書+任務書+開題報告+4張CAD圖紙【詳情如下】

東風EQ1102自卸垃圾運輸車改裝設計開題報告.doc

東風EQ1102自卸垃圾運輸車改裝設計論文.doc

中期檢查表.doc

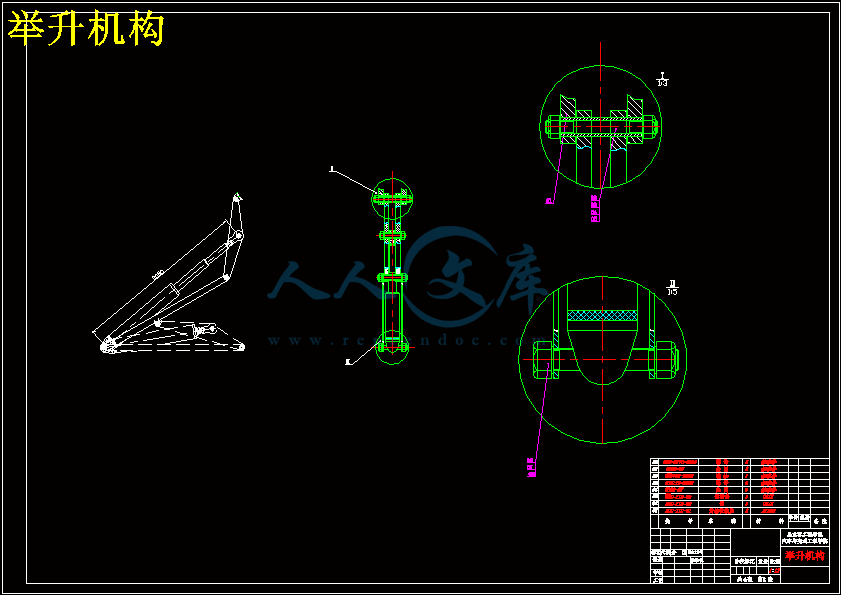

舉升機構.dwg

任務書.doc

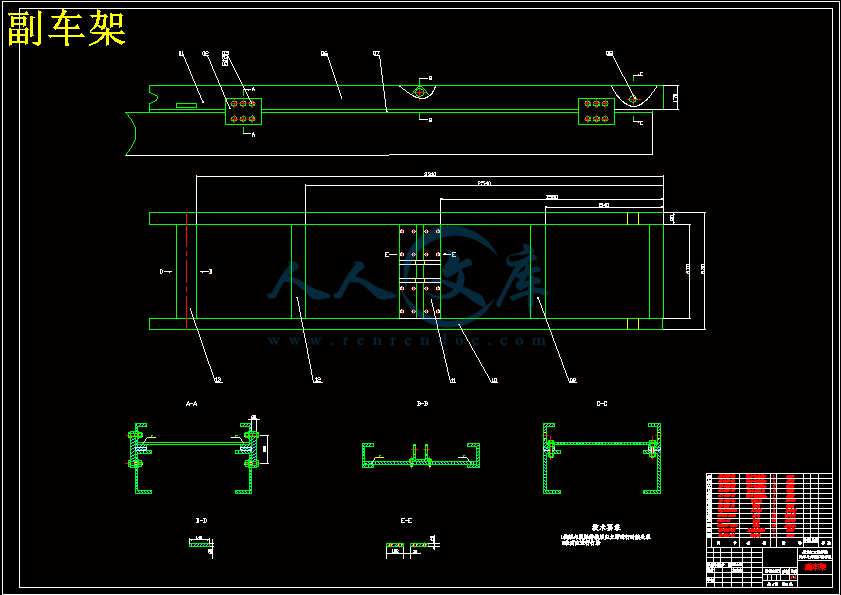

副車架.dwg

封皮.doc

成績評定表.doc

指導教師評分表.doc

指導記錄.doc

推薦表.doc

摘要.doc

教師評分表.doc

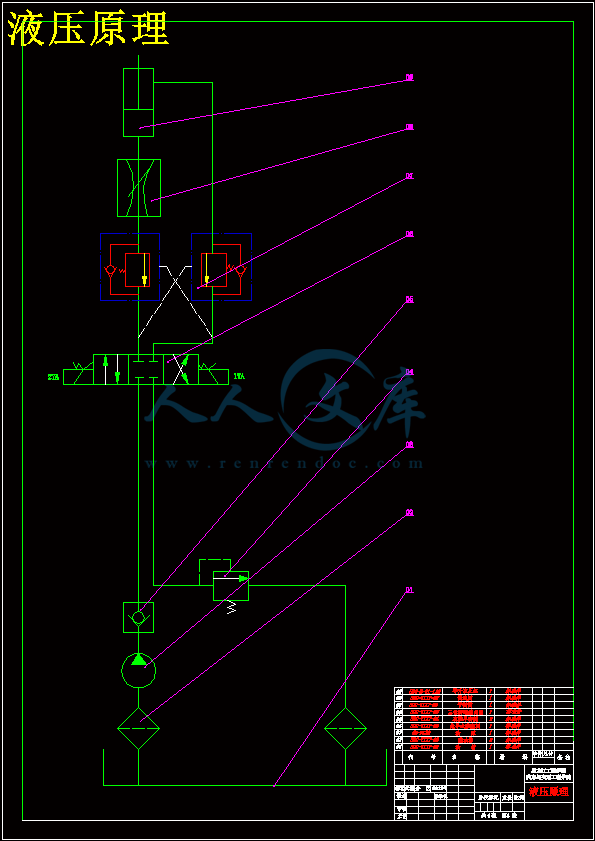

液壓原理.dwg

目錄.doc

答辯評分表.doc

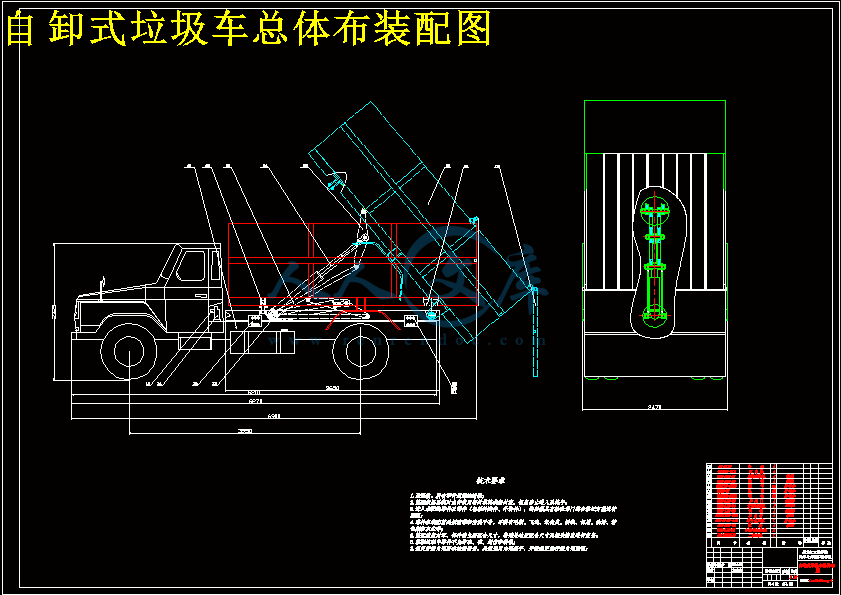

自卸式垃圾車總體布裝配圖.dwg

論文封皮.doc

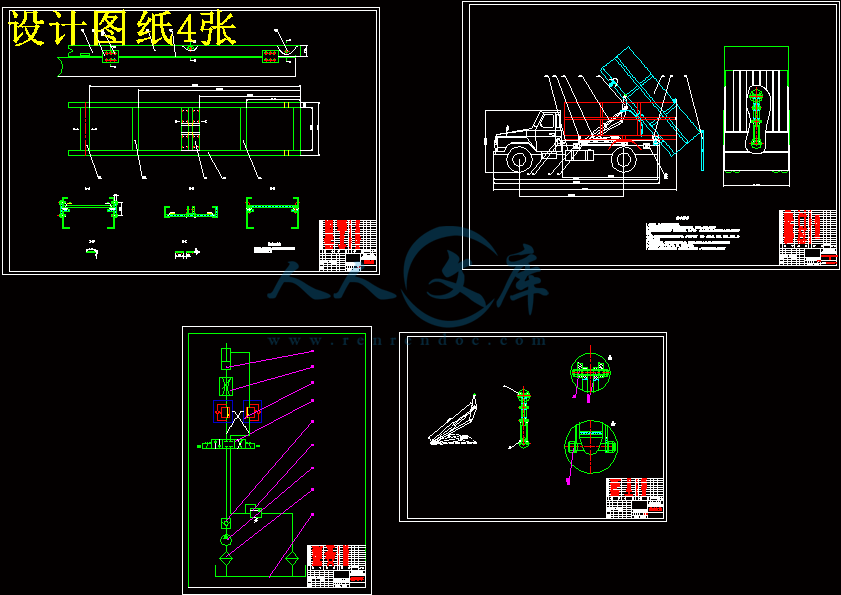

設計圖紙4張.dwg

評閱人評分表.doc

題目審定表.doc

目    錄

摘    要I

AbstractII

第1章 緒論1

1.1 自卸車的概述1

1.2 專用自卸汽車設計特點2

1.3 國內外自卸汽車的發展?fàn)顩r3

1.3.1國外專用汽車產品的現狀3

1.3.2我國專用汽車的現狀及發展趨勢4

1.4本章小結5

第2章 中型自卸汽車設計計算6

2.1 基本尺寸參數的確定6

2.2 質量參數確定6

2.3自卸汽車底盤的選擇7

2.4本章小結9

第3章 舉升機構的結構設計10

3.1 舉升機構的運動分析10

3.1.1 角度關系的確定11

3.1.2 角速度關系的確定12

3.2 舉升機構的動力分析13

3.3 舉升機構參數的確定15

3.3.1 車廂的尺寸確定15

3.3.2 車廂最大傾卸角的確定15

3.3.3 基本尺寸參數的確定16

3.3.4  拉桿截面尺寸的確定18

3.4本章小結18

第4章 液壓系統設計19

4.1 油缸的計算與選型19

4.1.1 油缸直徑的確定19

4.1.2 油缸的選型20

4.2 油泵的計算與選型20

4.2.1  油泵的基本參數計算20

4.2.2油泵的選型22

4.3 油箱與油管的計算與選型22

4.3.1 油箱容積V的計算22

4.3.2 油管內徑d的計算22

4.4 分配閥的選型22

4.5 取力器的選型23

4.5.1 取力器布置方案的選定23

4.5.2 取力器型號的選定23

4.6 本章小結24

第5章 副車架的設計25

5.1副車架的截面形狀及尺寸25

5.2副車架前段形狀及位置25

5.2.1副車架的前端形狀及安裝位置25

5.2.2 縱梁與橫梁的連接設計27

5.2.3 副車架與主車架的連接設計28

5.3 材料的選用29

5.4 本章小結29

第6章 自卸汽車基本性能參數的計算30

6.1自卸汽車整車參數30

6.2 動力性計算30

6.2.1 發動機外特性30

6.2.2 汽車的行駛方程式31

6.2.3 動力性評價指標的計算34

6.2.4自卸汽車整車動力性計算35

6.3燃油經濟性計算37

6.4 本章小結38

結  論39

致    謝40

參考文獻41

摘    要

   專用自卸汽車是裝有液壓舉升機構,能將車廂或使車廂傾斜一定角度,貨物依靠自重能自行卸下或者水平推擠卸料的專用汽車。本文首先對自卸車的設計結構,特點以及國內外發展現狀做了相關的概述。簡述了自卸車的基本結構與工作形式,同時也介紹了自卸車的整體參數.

   在文章中分析了我國自卸車的發展與自卸車的設計特點,介紹了自卸車的分類與不同舉升形式的優缺點。對自卸車的舉升機構做了系統的計算分析與選取,介紹了液壓控制系統與舉升系統的組成,對自卸車不同的工作受力和最大舉升角的選擇進行了分析計算。接著,從自卸車的底盤選擇,副車架的選擇改裝計算進行了分析。最后對整個自卸車的外廓尺寸、輪距與軸距尺寸、前懸、后懸以及整車的裝載質量、整備質量、總質量進行了相關的計算與設計?! ?/p>

關鍵詞: 自卸汽車;副車架;舉升機構;底盤;車廂

ABSTRACT

   Dedicated dump truck is equipped with a hydraulic lifting mechanism, able to train or to car tilted at an angle, remove the goods on their own or rely on gravity to push the level of discharge of the Special Purpose Vehicle.  Firstly, the design of the truck structure, characteristics and development status at home and abroad to do the relevant overview. Outlines the basic structure of dump truck and forms of work, but also introduces the truck's overall argument.

   In the article analyzes the development of our country and the dump truck dump truck design features, introduced the dump truck classification and the advantages and disadvantages of different forms of lifting. The lifting mechanism on the truck to do a systematic analysis and selection of the calculation, introduced the hydraulic control system and the lift system components, the work on the dump truck different angle of the force and the largest selection of lift were calculated and analyzed. Then choose from the dump truck chassis, the choice of conversion calculation subframe is analyzed. Finally, the outer profile of the size of the dump truck, track and wheelbase dimensions, front overhang, rear overhang and the quality of vehicle loading, curb weight, the total quality of the relevant calculation and design.

Key words: Dump truck;Subframe;Lifting Mechanism;chassis;car

緒論

1.1  自卸車的概述

   自卸汽車是裝有液壓舉升機構,能將車廂卸下或使車廂傾斜一定角度,貨物依靠自重能自行卸下或者水平推擠卸料的汽車,又稱翻斗車。普通自卸車在工作時向后方卸貨物,是依靠自卸車后端的鉸接裝置來實現車廂的后翻,其動力的來源是依靠裝于副車架中的舉升缸來實現的。

   自卸汽車按其用途可分為兩大類:一類屬非公路運輸用的重型和超重型(裝載質量在20t以上)自卸汽車。主要承擔大型礦山、水利工地等運輸任務,通常是與挖掘機配套使用。這類汽車也稱為礦用自卸汽車。它的長度、寬度、高度以及軸荷等不受公路法規的限制,但它只能在礦山、工地上使用。另一類用于公路運輸用的輕、中、重型(裝載質量在2~20 t)普通自卸汽車。它主要承擔砂石、泥土、煤炭等松散貨物運輸,通常是與裝載機配套使用。

  普通自卸汽車按裝載質量分為:輕型自卸汽車、中型自卸汽車和重型自卸汽車;按運載貨物傾卸方向分為:后傾式、側傾式、三面傾式和底卸式自卸汽車;按車廂欄板結構分為:欄板一面開啟式、欄板三面開啟式和簸箕式(即無后欄板)自卸汽車;按傳動系分為:機械傳動、液力機械傳動和電力傳動自卸汽車。

   隨著國內基礎設施建設需要不斷增加,自卸汽車產量近年來一直保持較高產銷量,在專用車綜合產量中保持第一位置,但在種類、型式、材料運用方面與國外還有一定的差距。自卸汽車?yán)^續快速增長,銷量超過載貨汽車上升到第一位。主要原因是固定資產投資強勁增長,巨大的投資規模奠定了自卸汽車市場需求基礎;自卸汽車品種增加,不僅適應和滿足施工需求,同時向運輸市場發展;牽引汽車保持較快發展,已成為長距離公路運輸?shù)闹髁囆?。舉升裝置是自卸汽車的主要結構部分。其主要組成如下:取力器、液壓泵、副車架、車廂舉升機構、車廂、鎖鉤機構組成?! ?-液壓傾卸操縱裝置;2-傾卸機構;3-液壓油缸;4-拉桿;5-車廂;6-后鉸鏈支座;7-安全撐桿;8-油箱;9-油泵;10-傳動軸;11-取力器;

   在自卸汽車的設計當中,液壓舉升機構的設計一直處于重要的地位。這是因?yàn)橐簤号e升機構是中型自卸汽車的重要工作系統,其設計方案的優劣直接影響著汽車的多個主要性能指標;對提高液壓舉升機構的設計質量和效率具有重要的意義。

1.2  專用自卸汽車設計特點

   專用汽車與普通汽車的區別主要是改裝了具有專用功能的上裝部分,能完成某些特殊的運輸和作業功能。因此在設計上,除了要滿足基本型汽車的性能要求外,還要滿足專用功能的要求,這就形成了其自身特點,概括如下:

專用汽車設計多選用定型的基本型汽車底盤進行改裝設計

根據所設計的專用汽車的功能和性能指標要求,在功率匹配、動力輸出、傳動方式、外形尺寸、軸載質量、購置成本等方面進行分析比較,優選出一種基本型汽車底盤作為專用汽車改裝設計的底盤?!  〗?jīng)過實際調研和上網搜集各類底盤及其技術參數相關方面的資料,并結合本次改裝設計專用車的用途、最大裝載質量、使用條件、專用汽車的性能指標、專用設備或裝置的外形、尺寸、動力匹配、成本等各方面的綜合要求,不難發現,在進行小規模的輕、中型載貨汽車或?qū)S密囕v改裝制造時,選用東風系列底盤相對較合理。所以選擇東風EQ1102FLJ5底盤作為本次自卸汽車的底盤。 其參數如表2-2所示。

表2-2 底盤技術參數列表

車型東風EQ1102FLJ5發動機YC4E140-30

外形尺寸

長寬高690024702660貨箱

長寬高418024001250

輪距(前/后mm)1800/1800前懸/后懸1065/1785

整備質量4955額定載質量4500

軸距3950 輪胎規格9.00-20/9.00-20

2.4本章小結

   本章主要進行自卸汽車底盤的選型。首先根據所需底盤的主要設計參數查詢各牌號對應的底盤,如東風、解放以及斯太爾等;然后將現有滿足設計參數要求的各種底盤進行對比,通過比較他們的適用性、可靠性、先進性、方便性、價格以及供貨來源等各方面因素選擇比較使用的底盤;綜合各方面情況最后選用東風EQ1102FLJ5底盤作為本次自卸汽車的底盤。汽車型式:后開欄板,矩形車廂,D式三角臂組合式舉升機構,后傾式自卸汽車。

   自卸汽車基本性能參數的計算

   專用汽車性能參數計算是總體設計的主要內容之一,其目的是檢驗整車參數選擇是否合理,使用性能參數能否滿足要求。

6.1自卸汽車整車參數

            表6-1 自卸汽車部分整車參數

名稱符號數值與單位

發動機最大功率193KW

發動機最大功率時的轉速2200r/min

發動機最大轉矩1100Nm

發動機最大轉矩時的轉速1300~1600r/min

車輪動力半徑0.508m

車輪滾動半徑0.524m

6.2 動力性計算

6.2.1 發動機外特性

   發動機外特性是指發動機油門全開時的速度特性,是汽車動力性計算的主要依據。

   在外特性圖上,發動機的輸出轉矩和輸出功率隨發動機轉速變化的二條重要特性曲線,為非對稱曲線。工程實踐表明,可用二次三項式來描述汽車發動機的外特性,即

參考文獻

[1]明平順.汽車運輸專用車輛[M]. 北京:人民交通出版社,2006,12.

[2]雷瓊紅.自卸車三角臂的工藝分析及改進[J].專用汽車,2006,7.

[3]黃天澤.汽車車身結構與設計[M].北京:機械工業出版社,2000,8.

[4]趙晶,羅愛民.自卸車定式鎖啟機構的設計[J].專用汽車,2003, 4:12-13.

[5]王柱江.自卸汽車最大舉升角的確定[J].專用汽車,1999, 2:13-14.

[6]白海英,劉德仁.自卸汽車舉升機構的受力分析[J].建筑機械,2005, 5:15-1.

[7]鮑際輝.自卸車舉升機構設計計算[J]. 專用汽車,2005,1.

[8]余仁義.梁濤.自卸汽車傾卸機構的設計[J].專用汽車,2003,2.

[9]尹雄武.輕型自卸車舉升機構的優化設計[J]. 專用汽車,2003,5.

[10]劉偉.輕型自卸車舉升機構的設計[J].陜西汽車,2001, 2.

[11]李芝.液壓傳動[M]. 北京:機械工業出版社,2003,10.

[12]楊耀東.張文明,董翠艷.自卸汽車液壓系統設計[J].礦山機械,2003,8.

[13]高健. 機械優化設計基礎[M].北京: 科學出版社, 2000,7.

[14]蔣崇賢.專用汽車設計[M] .武漢:武漢工業大學出版社,2002,5.

[15]鄭文緯, 吳克堅.機械原理[M].北京:高等教育出版社,2004,4.

[16]徐達.專用汽車結構與設計[M] .北京: 北京理工大學出版社,1998,8 .

[17]Martin W.Stockel,Martin T.Stockel.Auto Fundamentals[R].U.S.A:Goodheart Wilcox Company,2003:102-110.

[18]Prince Arthas. The Design of Dump Trucks[R].Germany:BMW Co.Ltd,2004:67-89.

內容簡介:
畢業設計(論文)開題報告設計(論文)題目: 東風EQ1102自卸垃圾運輸車改裝設計 院 系 名 稱: 汽車與交通工程學院 專 業 班 級: 車輛工程 07-3 學 生 姓 名: 導 師 姓 名: 開 題 時 間: 指導委員會審查意見: 簽字: 年 月 日SY-025-BY-3畢業設計(論文)開題報告學生姓名系部汽車與交通工程學院專業、班級車輛工程07-3班指導教師姓名職稱實驗師從事專業汽車服務是否外聘是否題目名稱東風EQ1102自卸垃圾運輸車改裝設計一、課題研究現狀、選題目的和意義1.論文的目的和意義 專用自卸車是指通過液壓機械舉升而自行卸載貨物的車輛,又稱翻斗車。專用自卸車是在大型工程中最有效、最合理的運輸工具之一。它具有其它運輸方式不可取代的優勢,就是可以實現到門的運輸服務,能更好的適應工作地點的環境。在當今節約型社會中對汽車裝卸停歇時間的縮短和運輸效率的提高具有很重要的現實意義,不但能使社會機械化程度提高而且對汽車工業的發展也有一定的促進作用??纱蟠蟮靥岣吖ぷ靼踩?提高運輸效率。目前,我國大部分城市垃圾處理都不規范,許多城鎮垃圾隨意堆放,自裝卸式垃圾車的出臺,解決了很多城市填埋或焚燒的方法,不僅解決了投入資金問題,也節省了大量的資源,環境綠化隨著垃圾車的廣泛應用,在城市的發展中不斷的完善。垃圾在人類的生產和生活中,是伴隨著生活的進步不斷衍生的,由于環境容量的有限性,不可能無限承受排放的垃圾。為維持城市的可持續發展和人類健康的生活環境,人們應該更加理性地處理和管理垃圾,這樣,一類類新式的垃圾車在專用車生產廠家手中研發投入應用,對垃圾的回收和二次利用起來不可估量的作用。本論文的研究對象是密封自裝卸式垃圾運輸車,它是與垃圾壓縮中轉站配套使用的一種具有高效收集、轉運垃圾的城市環衛專用車輛,具有整體結構設計合理緊湊;裝卸垃圾自動化;使用效率高,廂體輕量化設計、運載量大、封閉性能好;安全、節能、環保等優點明顯。自裝卸式垃圾運輸車可以機械化自動裝卸垃圾,實現垃圾密封化運輸,在垃圾收集、轉運過程中可避免沿途撒漏而造成的二次污染,是城市環衛工作的理想設備,是國家專用汽車規劃重點發展方向之一。 2研究現狀目前我國自卸垃圾車現狀近幾年,我國專用車市場迅速發展。目前我國專用汽車制造企業有接近900家,專用汽車廠商無論從產品質量,設計,營銷等方面都有了突飛猛進,專用車市場形勢看好,自卸車市場連續幾年前面飄紅,半掛車市場依然增長明顯。同時,隨著社會分工的進一步細化,市場對自卸車的需求將更加多元化和高科技含量化,對具有特殊功能的自卸車的需求必將越來越多,需求高新技術專用車的呼聲將越來越高。未來專用汽車的主流市場將主要集中在城市建設、服務和高等級公路運輸、管理這兩大板塊,它包括了專用汽車的大多數品種,這些品種根據各行業的具體發展情況,或隨時間、地域的不同會形成不同品種的市場熱點。我國專用自卸汽車市場的前景將十分廣闊、商機無限。 隨著我國城鎮一體化建設速度的加快,城市規模的擴大,人口數量的增多,城市生活垃圾也隨之日益增多,城市對垃圾運輸車的需求將越來越大。據我國環衛信息網統計計算,目前我國城市垃圾年產量已達到億噸,并以每年8的速度增長。而與此同時,我國城市垃圾的搜集和運輸能力明顯不足,環衛車輛的保有量遠遠未達到建設部城鎮環境衛生設施標準規定的25輛萬人配置標準要求。目前城鎮居民人口約38億,若按配置標準要求,保有量缺口達40。由此,垃圾車的城市需求每年都在13000輛以上。而隨著人們環境保護意識的增強,城市品位的提升,必然對垃圾運輸車產品自身的環保度、檔次的要求越來越高。因此,高檔次、密封環保的垃圾運輸車將得到人們的青睞。自卸垃圾車的未來發展方向在我國專用自卸車的發展對政策的敏感性較強,每次國家宏觀調控政策的出臺,幾乎都會影響自卸車的發展。按照目前市場的情況,自卸車未來發展面臨新的變革,包括如何按照標準法規造車、如何滿足國家產業政策要求、生產企業如何在競爭中發展壯大、如何更好的為用戶創造更大價值等,是自卸車生產企業所需要認真研究的。以下是自卸車主要發展的特點:產品結構應隨形勢不斷變化工程土方用,垃圾渣土清運用,加上礦用等等,自卸車類型細、品種多、用途廣。加強交通與城鎮基礎設施建設,大型工程項目不斷上馬,為大型自卸車發展創造了時機,新農村建設,散貨運輸?shù)龋瑸橹休p型自卸車市場提供了空間,其中自裝卸式垃圾車在城鎮環境建設中發揮了不可代替的作用。國內持續提倡的環境保護法規,客觀上也推動了自裝卸垃圾車產業的發展。未來發展中,自裝卸式垃圾車需求量會逐年增長。產業發展應適應國家政策法規要求 我國在制定專用汽車行業相關政策時,一般把專用汽車生產企業劃分為運輸類專用汽車生產企業和作業類專用汽車生產企業,而自卸車介于兩者之間。相關政策鼓勵運輸類專用車(包括自卸車)企業向集團化、規?;l(fā)展,作業類專用汽車向系列化、深度化、個性化、搞附加值發展。近幾年,趕上國家基礎建設大發展,市場對自卸車可以說是“饑不擇食”,但一旦發生轉機,用戶會以更加挑剔的眼光來選擇較好的產品,至少在舒適性,操控性等方面會向公路牽引車學習?!稗D(zhuǎn)機”的時機也許馬上到來,因?yàn)樵诮陙碇卫怼俺d”不斷深入,2007年國家明確提出“節能減排”的大背景下,從國家角度和用戶使用角度綜合考慮,自裝卸垃圾車既要進一步提高對各種惡劣環境的適應能力,又要對保護公路和環境做出積極貢獻,同時通過提高研發水平,改善駕駛環境,提高安全性,為用戶創造更多加值。在我國專用自卸車的發展對政策的敏感性較強,每次國家宏觀調控政策的出臺,幾乎都會影響自卸車的發展。按照目前市場的情況,自卸車未來發展面臨新的變革,包括如何按照標準法規造車、如何滿足國家產業政策要求、生產企業如何在競爭中發展壯大、如何更好的為用戶創造更大價值等,是自卸車生產企業所需要認真研究的。提升技術是發展專用自卸車的根本所在。其中舉升機構是自裝卸式垃圾運輸車的關鍵裝置,它直接關系到自裝卸式垃圾運輸車的性能及整車布置。本設計題目的目的,就是依據當前先進的設計理論,利用計算機技術和CAD技術的發展成果,通過對自裝卸式垃圾運輸車舉升機構進行參數化處理,并進行優化設計,以提高自裝卸式垃圾運輸車產品的設計質量和效率,縮短產品開發周期,進而增強企業市場競爭力。這也是影響自卸垃圾車未來發展方向的主要因素。2、 設計(論文)的基本內容,擬解決的主要問題。(1)1 總結自卸垃圾運輸車進行可行性分析對其應用場合進行調查。 2 自卸式垃圾運輸車的總體設計。 3 舉升機構的結構形式與特性比較,確定舉升機構形式。 4 對舉升機構進行受力分析與載荷計算,必要時進行優化,對一些容易受載很大的梁在允許的情況下進行結構上的加強,并進行強度校核。(2)擬解決的主要問題 1 確定所選自卸汽車的舉升機構,擬定幾種不同結構的舉升機構,并將它們進行分析對比,從而選擇一種最佳方案。 2 舉升機構及關鍵部件的運動分析,受力分析。 3 對改裝后的整車重新做出性能分析和計算。三、技術路線(研究方法) 對自卸垃圾車進行調查研究 進行自卸車的總體結構設計對自卸垃圾車車廂進行選擇和設計 根據舉升機構的結構形式與特性比較,確定舉升機構形式確定自卸垃圾 車的副車架設計液壓動力系統 校核 對自卸式垃圾車進行整車性能計算 繪制總體設計圖及關鍵部件圖完成設計說明書四、進度安排(1)資料收集、調研,完成開題報告 第12周(2月28日3月13日)(2)獲得自卸車各參數,掌握設計過程 第3周(3月14日3月20日)(3)自卸車的總體結構設計方案確定 第45周(3月21日4月3日)(4)舉升機構、液壓系統、車廂的選型與設計計算 第68周(4月4日4月24日)(5)完成設計說明書,完成圖紙繪制 第912周(4月25日5月22日)(6)設計審核、修改 第1316周(5月23日6月19日)(7)畢業設計答辯準備及答辯 第17周(6月20日6月26日)五、參考文獻1明平順汽車運輸專用車輛M人民交通出版社,1998.22張冬巖舉升機構鉸支點初始位置的優化計算J專用汽車,1997(2).3唐應時、李陽、自卸車車架的靜動態計算分析J.專用汽車,2006(1).4.徐達,蔣崇賢.專用汽車結構與設計M.北京大學出版社.2000.5.5.葉南海.自卸車油缸位置的改進J.專用汽車,2000(5).6.唐應時,李陽,何友朗.自卸車車架的靜動態計算分析J.專用汽車,2006(1).7.秦四成、楊成康、黃海東白卸汽車Y形舉升機構優化設計J.建筑機械,1998(2) 8.劉巖自卸汽車車架設計J.專用汽車,1998(1)9.尹雄武.輕型自卸車舉升機構的優化設計J.專用汽車,2003(5).10.肖永清.EQ3090自卸汽車液壓系統常見故障檢修J.汽車與配件,2000-32.11.李萍,匡西友. 一種新型雙側卸貨自卸車J.專用汽車,2002(3).12.卞學良、專業汽車結構與設計M.北京:機械工業出版社,2007.7.13.過學迅、鄧亞東、汽車設計 M.人民交通出版社,2005.8.14.趙晶 淺談自卸車整車布置設計J專用汽車,2008(10)15Jonathan Bell,Publisher Rotovision,Concept Car Design:Product Design J.16David Gartman,Publisher Routledge. Auto Opium:A Social History of American Auto mobile Desgin J.六、備注指導教師意見:簽字: 年 月 日黑龍江工程學院本科生畢業設計目 錄 摘 要IAbstractII第1章 緒論11.1 自卸車的概述11.2 專用自卸汽車設計特點21.3 國內外自卸汽車的發展?fàn)顩r3 1.3.1國外專用汽車產品的現狀3 1.3.2我國專用汽車的現狀及發展趨勢41.4本章小結5第2章 中型自卸汽車設計計算62.1 基本尺寸參數的確定62.2 質量參數確定62.3自卸汽車底盤的選擇72.4本章小結9第3章 舉升機構的結構設計103.1 舉升機構的運動分析103.1.1 角度關系的確定113.1.2 角速度關系的確定123.2 舉升機構的動力分析133.3 舉升機構參數的確定153.3.1 車廂的尺寸確定153.3.2 車廂最大傾卸角的確定153.3.3 基本尺寸參數的確定163.3.4 拉桿截面尺寸的確定183.4本章小結18第4章 液壓系統設計194.1 油缸的計算與選型194.1.1 油缸直徑的確定194.1.2 油缸的選型204.2 油泵的計算與選型204.2.1 油泵的基本參數計算204.2.2油泵的選型224.3 油箱與油管的計算與選型224.3.1 油箱容積V的計算224.3.2 油管內徑d的計算224.4 分配閥的選型224.5 取力器的選型234.5.1 取力器布置方案的選定234.5.2 取力器型號的選定234.6 本章小結24第5章 副車架的設計255.1副車架的截面形狀及尺寸255.2副車架前段形狀及位置255.2.1副車架的前端形狀及安裝位置255.2.2 縱梁與橫梁的連接設計275.2.3 副車架與主車架的連接設計285.3 材料的選用295.4 本章小結29第6章 自卸汽車基本性能參數的計算306.1自卸汽車整車參數306.2 動力性計算306.2.1 發動機外特性306.2.2 汽車的行駛方程式316.2.3 動力性評價指標的計算346.2.4自卸汽車整車動力性計算356.3燃油經濟性計算376.4 本章小結38結論39致 謝40參考文獻41摘 要專用自卸汽車是裝有液壓舉升機構,能將車廂或使車廂傾斜一定角度,貨物依靠自重能自行卸下或者水平推擠卸料的專用汽車。本文首先對自卸車的設計結構,特點以及國內外發展現狀做了相關的概述。簡述了自卸車的基本結構與工作形式,同時也介紹了自卸車的整體參數. 在文章中分析了我國自卸車的發展與自卸車的設計特點,介紹了自卸車的分類與不同舉升形式的優缺點。對自卸車的舉升機構做了系統的計算分析與選取,介紹了液壓控制系統與舉升系統的組成,對自卸車不同的工作受力和最大舉升角的選擇進行了分析計算。接著,從自卸車的底盤選擇,副車架的選擇改裝計算進行了分析。最后對整個自卸車的外廓尺寸、輪距與軸距尺寸、前懸、后懸以及整車的裝載質量、整備質量、總質量進行了相關的計算與設計。關鍵詞: 自卸汽車;副車架;舉升機構;底盤;車廂ABSTRACTDedicated dump truck is equipped with a hydraulic lifting mechanism, able to train or to car tilted at an angle, remove the goods on their own or rely on gravity to push the level of discharge of the Special Purpose Vehicle. Firstly, the design of the truck structure, characteristics and development status at home and abroad to do the relevant overview. Outlines the basic structure of dump truck and forms of work, but also introduces the trucks overall argument.In the article analyzes the development of our country and the dump truck dump truck design features, introduced the dump truck classification and the advantages and disadvantages of different forms of lifting. The lifting mechanism on the truck to do a systematic analysis and selection of the calculation, introduced the hydraulic control system and the lift system components, the work on the dump truck different angle of the force and the largest selection of lift were calculated and analyzed. Then choose from the dump truck chassis, the choice of conversion calculation subframe is analyzed. Finally, the outer profile of the size of the dump truck, track and wheelbase dimensions, front overhang, rear overhang and the quality of vehicle loading, curb weight, the total quality of the relevant calculation and design.Key words: Dump truck;Subframe;Lifting Mechanism;chassis;car第1章 緒論1.1 自卸車的概述自卸汽車是裝有液壓舉升機構,能將車廂卸下或使車廂傾斜一定角度,貨物依靠自重能自行卸下或者水平推擠卸料的汽車,又稱翻斗車。普通自卸車在工作時向后方卸貨物,是依靠自卸車后端的鉸接裝置來實現車廂的后翻,其動力的來源是依靠裝于副車架中的舉升缸來實現的。自卸汽車按其用途可分為兩大類:一類屬非公路運輸用的重型和超重型(裝載質量在20t以上)自卸汽車。主要承擔大型礦山、水利工地等運輸任務,通常是與挖掘機配套使用。這類汽車也稱為礦用自卸汽車。它的長度、寬度、高度以及軸荷等不受公路法規的限制,但它只能在礦山、工地上使用。另一類用于公路運輸用的輕、中、重型(裝載質量在220 t)普通自卸汽車。它主要承擔砂石、泥土、煤炭等松散貨物運輸,通常是與裝載機配套使用。普通自卸汽車按裝載質量分為:輕型自卸汽車、中型自卸汽車和重型自卸汽車;按運載貨物傾卸方向分為:后傾式、側傾式、三面傾式和底卸式自卸汽車;按車廂欄板結構分為:欄板一面開啟式、欄板三面開啟式和簸箕式(即無后欄板)自卸汽車;按傳動系分為:機械傳動、液力機械傳動和電力傳動自卸汽車。隨著國內基礎設施建設需要不斷增加,自卸汽車產量近年來一直保持較高產銷量,在專用車綜合產量中保持第一位置,但在種類、型式、材料運用方面與國外還有一定的差距。自卸汽車?yán)^續快速增長,銷量超過載貨汽車上升到第一位。主要原因是固定資產投資強勁增長,巨大的投資規模奠定了自卸汽車市場需求基礎;自卸汽車品種增加,不僅適應和滿足施工需求,同時向運輸市場發展;牽引汽車保持較快發展,已成為長距離公路運輸?shù)闹髁囆?。舉升裝置是自卸汽車的主要結構部分。其主要組成如下:取力器、液壓泵、副車架、車廂舉升機構、車廂、鎖鉤機構組成。圖1-1為普通自卸汽車結構組成圖1-1 普通自卸汽車結構組成1-液壓傾卸操縱裝置;2-傾卸機構;3-液壓油缸;4-拉桿;5-車廂;6-后鉸鏈支座;7-安全撐桿;8-油箱;9-油泵;10-傳動軸;11-取力器;在自卸汽車的設計當中,液壓舉升機構的設計一直處于重要的地位。這是因?yàn)橐簤号e升機構是中型自卸汽車的重要工作系統,其設計方案的優劣直接影響著汽車的多個主要性能指標;對提高液壓舉升機構的設計質量和效率具有重要的意義。1.2 專用自卸汽車設計特點專用汽車與普通汽車的區別主要是改裝了具有專用功能的上裝部分,能完成某些特殊的運輸和作業功能。因此在設計上,除了要滿足基本型汽車的性能要求外,還要滿足專用功能的要求,這就形成了其自身特點,概括如下:1 專用汽車設計多選用定型的基本型汽車底盤進行改裝設計 根據所設計的專用汽車的功能和性能指標要求,在功率匹配、動力輸出、傳動方式、外形尺寸、軸載質量、購置成本等方面進行分析比較,優選出一種基本型汽車底盤作為專用汽車改裝設計的底盤。2 專用汽車設計的主要工作是總體布置和專用工作裝置匹配設計時既要保證專用功能滿足其性能要求,也要考慮汽車底盤的基本性能不受到影響。在必要時,可適當降低汽車底盤的某些性能指標,以滿足實現某些專用工作裝置性能的要求。3 針對專用汽車品種多、批量少的生產持點。 對專用汽車自制件的設計,應遵循單件或小批量的生產特點并應保證加工的可能性。 對專用汽車工作裝置中的某些核心部件和總成,要從專業生產廠家中優選,因?qū)S闷噷m?xiàng)作業性能的好壞,主要決定于這些部件的性能和可靠性。如各種水泵、油泵、氣泵、空壓機及各種閥等,要從專業生產廠家中優選,因?yàn)閷S闷噷m?xiàng)作業性能的好壞,主要決定于這些部件的性能和可靠性。 在普通汽車底盤上改裝的專用汽車,底盤受載情況可能與原設計不同,因此要對一些重要的總成結構件進行強度校核。專用汽車設計應滿足有關機動車輛公路交通安全法規的要求。 某些專用汽車可能會在很惡劣的環境下工作,其使用條件復雜,要了解和掌握國家及行業相應的規范和標準,使專用汽車有良好的適應性,工作可靠性,是要設安全性裝置。綜上所述,專用汽車的設計有其自身的特點和要求,既要滿足汽車設計的一般要求,同時又要獲得好的專用性能。這就要求汽車和專用工作裝置合理匹配,構成一個協調的整體,使汽車的基本性能和專用功能都得到充分發揮。1.3國內外自卸汽車的發展?fàn)顩r1.3.1國外專用汽車產品的現狀 國外最早發展專用汽車產品的是美國和西歐的一些國家,第二次世界大戰后,相繼在日本、前蘇聯等國得到了發展。70年代末,當汽車工業出現世界性的蕭條和滯銷時,發展專用汽車成了當時擺脫汽車工業危機的一條出路。這樣,專用汽車在世界范圍內迅速發展起來。美國是專用汽車發展最早的國家之一。專用汽車的生產是美國汽車工業的重要組成部分。據不完全統計,美國1986年生產貨車1593489輛,其中專用汽車的產量為934690輛,專用汽車的產量占貨車產量的58%,美國9-11.81的中型貨車的保有量中,專用汽車占2/3以上,美國的掛車生產70年代平均年產掛車已達15萬輛左右(約占9t以上載貨豐產量的40%左右),大部分為專用掛車。70年代末期,日本專用汽車年平均產量在20萬輛左右,其中特裝車占73.10%;廂式車占17.9%;特種車占2.2%;半掛車占6.5%。到1990年,日本專用汽車總產量達到25.8萬輛,近年來在中型貨車中,專用汽車的比例已超過54%。歐洲的專用汽車主要是重型專用汽車,且絕大多數產品為不同規格尺寸和不同承載量的低貨臺貨車、掛車和半掛車,最多的是適宜運輸建筑機械的最大總質量為30 t或40 t的低貨臺貨車。歐洲的大部分專用汽車生產廠家集中在德國(原西德),1979年原西德掛車產量達15.1萬輛,占載貨車產量的51%,占專用汽車產量的87%。原蘇聯自1966年以來,汽車工業有較大的發展,但貨車在總產量中的比例卻在下降(50年代占81%,60年代占69%,80年代占35%),不過專用汽車在貨車保有量中的比例卻逐年上升(50年代占5%,60年代占27%,70年代占42%,80年代占44.9%)3。綜上所述,近年來,世界各國都大力發展專用汽車生產,致力于專用汽車的研究,擴大汽車使用范圍,以利于各種貨物的運輸國外主要工業發達國家的專用汽車社會保有量占載貨汽車保有量的比率都在50%以上(50%-70%)。1.3.2我國專用汽車的現狀及發展趨勢我國專用汽車的生產是從60年代初開始,在軍用改裝車輛、消防改裝汽車的基礎上逐步發展起來。70年代,一些專用汽車生產廠根據國民經濟各部門的不同需要,形成了自己的產品特色,逐步成為某一門類專業汽車生產的骨干企業。如生產半掛車的漢陽特種汽車制造廠、生產粉罐汽車的武漢專用汽車廠、生產冷藏汽車的鎮江冷藏汽車廠等。80年代,隨著國民經濟的發展,專用汽車得到了較大的發展,在汽車行業中形成了獨立的專用汽車行業。我國的專用汽車行業經歷了近30年的發展,已具有一定的規模;特別是1983年以后的10年,專用汽車的發展一直保待較高的速度,年平均增長率在24%以上。1992年的產量達到17.22萬輛,約占當年載重汽車產量的26%。目前,我國專用汽車生產廠家大致可分四類:一是生產基本型汽車的主機廠,從1992年統計的專用汽車產量看,主機廠(實際是汽車集團、公司下設的分公司或分廠)生產的專用車已占專用汽車總產量的53%,這個比率正在增長;二是專用汽車的專業生產廠,在主機廠提供的汽車底盤上進行改裝,這是目前我國專用汽車生產的主要形式,其產量約占45%;三是非專業生產廠,如客車、航天、航空、造船及軍工廠等在生產其它產品同時,也生產專用汽車;四是一些部門的修理廠,根據用戶需要也改裝少量專用車。據1994年“汽車產品目錄”統計,全國生產專用汽車企業有759家;專用汽車種類已達121種類,700多個品種。1992年我國專用汽車年產量達到17. 22萬輛,其中以廂式車和自卸車比例最大,分別為7.3萬輛和6.43萬輛。1.4本章小結自卸汽車是利用本車發動機驅動的液壓舉升機構將車廂傾斜一定角度,然后貨物依靠自重自行卸下的汽車。專用自卸汽車是在自卸汽車基礎上,增加了某些功能,使其成為具有專門用途的自卸汽車。本設計的目標是設計一種載重4.5t的自卸汽車,其性能參數與所選底盤車接近。自卸汽車是裝備有車廂舉升機構裝置的載貨自卸汽車。因此本設計主要研究的內容有:車廂舉升機構的設計計算、液壓傳動裝置設計計算選型、并進行二類底盤的選擇、主要參數數據齊備、進行二類底盤選型分析、產生具有實踐意義的選型總結;然后進行車輛的總體布置和性能分析,并用總布置草圖表達主要底盤部件的改動和重要工作裝置的布置;最后通過正確的計算,完成各部件設計選型,達到工藝合理、小批量加工容易、成本低、可靠性高的設計要求,并附之以總裝配圖,清楚表達設計。第2章 中型自卸汽車設計計算2.1 基本尺寸參數的確定普通自卸汽車都一樣,都是在二類底盤的基礎上進行改裝而成,主要尺寸參數原則上應于原車底盤尺寸相同,從而保證其整車性能參數與原車基本保持不變。常見二類底盤機構如圖2-1所示 圖2-1底盤結構 A-軸距; D-駕駛室最高點到車架上表面距離; H-底盤總高; J-后懸 ;K-底盤有效長; L-底盤總長; Y-推薦載物重心; U-前懸;2.2 質量參數確定自卸車質量參數包括廠定最大裝載質量、整備質量、廠定最大總質量、質量利用系數、容積利用系數以及重心位置等。1、廠定最大裝載質量根據裝載質量級別分類中,中型自卸車小于8噸的規定,由于本設計中自卸車裝載貨物為垃圾,因此這里取最大裝載質量為4500kg。2、整備質量整備質量指的是裝備齊全、加滿油水的空車質量。它等于底盤的整備質量與汽車改裝部分之和。改裝部分質量包括取力器裝置、液壓系統、舉升機構、副車架、貨廂以及其它改裝附件的質量。在總體設計時,常參考同類樣車及總成,進行零部件稱重或質量分析,初步估算出改裝部分質量與整備質量。這里參考同類車型取整備質量為5215kg。3、廠定最大總質量最大總質量是按規定裝滿貨物、坐滿司機乘坐人員的整備質量??砂聪率接?jì)算: (2.1)式中: 自卸車總質量, (kg)自卸車整備質量,(kg) 自卸車裝載質量,(kg) 額定司機乘客人員質量,每人按65kg計算。 4、質量利用系數是裝載質量與整車整備質量之比 (2.2)越大,則該車材料消耗少,材料利用率高。因此可反映自卸車設計制造水平。提高的主要措施在于設法減輕傾卸機構與貨廂質量。一般8噸以下中型自卸車之約為1.0-1.5。5、容積利用系數 即單位容積裝載質量。它取決于常運貨物的種類。通常堆裝部分的體積約占貨廂體積的三分之一。確定的原則是既要充分利用汽車額定載重能力;又要避免在運輸高比重貨物時出現嚴重超載。2.3自卸汽車底盤的選擇專用汽車性能的好壞直接取決于專用汽車底盤的好壞,通常專用車輛所采用的基本底盤按結構分可分為二、三、四類底盤。二類底盤是在整車基礎上去掉貨廂,三類底盤是從整車上去掉駕駛室與貨廂,四類底盤是在三類底盤的上去掉車架總成剩下的散件。一般專用改裝車輛在選用底盤時應滿足下述要求:1適用性;2可靠性;3先進性;4方便性。除了上述主要要求外,還有兩個值得注意的方面,一是汽車底盤價格,它是專用汽車購置成本中很大的部分,一定要考慮到用戶可以接受。這也涉及到專用汽車產品能否很快的占有市場,企業能否增加效益問題。二是汽車底盤供貨要有來源,所選用的底盤在市場上必須具有一定的保有量。專用汽車底盤的選擇主要是根據專用汽車的類型、用途、裝載質量、使用條件、專用汽車的性能指標、專用設備或裝置的外形、尺寸、動力匹配等決定,目前,幾乎80%以上的專用車輛采用二類底盤進行改裝設計。采用二類汽車底盤進行改裝設計工作重點是整車總體布置和工作裝置設計,對底盤僅作性能適應性分析和必要的強度校核,以確保改裝后的整車性能基本與原車接近。目前國內市場上底盤的種類多、品種全,如解放、東風、斯太爾等系列底盤性能好,價格便宜,市場保有量大,在載重量范圍48t的中型汽車,選用的底盤也多為這些系列的產品。底盤性能對比見表2-1。表2-1底盤性能對比列表解放東風斯太爾適用性適用于各類載重貨車及專用汽車特殊功能的要求適用于各類載重貨車及專用汽車特殊功能的要求適用于各噸位載重貨車的改裝設計要求以及部分專用車輛的特殊要求可靠性工作可靠,出現故障的幾率少,零部件要有足夠的強度和壽命工作性能好,故障率低,零部件要有足夠的強度和壽命性能可靠,出現故障率低,各部件要有足夠的強度先進性動力性、經濟性、行駛平順性及通過性等基本性能指標和功能方面達到同類車型的先進水平動力性、經濟性、操縱穩定性等基本性能指標和功能方面達到同類車型的先進水平動力性、經濟性、行駛平順性及通過性等基本性能指標和功能方面達到同類車型的先進水平方便性安裝、檢查保養和維修方便,結構緊湊安裝、檢查保養和維修方便,結構緊湊安裝、檢查保養和維修方便,結構緊湊經過實際調研和上網搜集各類底盤及其技術參數相關方面的資料,并結合本次改裝設計專用車的用途、最大裝載質量、使用條件、專用汽車的性能指標、專用設備或裝置的外形、尺寸、動力匹配、成本等各方面的綜合要求,不難發現,在進行小規模的輕、中型載貨汽車或?qū)S密囕v改裝制造時,選用東風系列底盤相對較合理。所以選擇東風EQ1102FLJ5底盤作為本次自卸汽車的底盤。 其參數如表2-2所示。 表2-2底盤技術參數列表車型東風EQ1102FLJ5發動機YC4E140-30外形尺寸長寬高690024702660貨箱長寬高418024001250輪距(前/后mm)1800/1800前懸/后懸1065/1785整備質量4955額定載質量4500軸距3950輪胎規格9.00-20/9.00-202.4本章小結本章主要進行自卸汽車底盤的選型。首先根據所需底盤的主要設計參數查詢各牌號對應的底盤,如東風、解放以及斯太爾等;然后將現有滿足設計參數要求的各種底盤進行對比,通過比較他們的適用性、可靠性、先進性、方便性、價格以及供貨來源等各方面因素選擇比較使用的底盤;綜合各方面情況最后選用東風EQ1102FLJ5底盤作為本次自卸汽車的底盤。汽車型式:后開欄板,矩形車廂,D式三角臂組合式舉升機構,后傾式自卸汽車。第3章 舉升機構的結構設計油缸后推連桿組合式舉升機構工作原理如圖31所示。該機構主要由舉升液壓缸OB、拉桿AO和三角臂ABC構成。點K是車廂與副車架的鉸接點。工作時液壓缸充油,使液壓缸OB伸長,三角臂ABC和拉桿AO隨著轉動并升高,舉升車廂,使其繞點K傾翻。貨物卸完后,車廂靠自重復位。舉升機構在初始位置所占據的空間越小越好,以保證機構緊湊,各構件不發生運動干涉,可協調運轉。圖3-1 舉升機構工作原理簡圖3.1 舉升機構的運動分析舉升機構是自卸汽車的關鍵部件,它直接影響自卸汽車的整體結構和結構性能。而油缸后推連桿放大式舉升機構(如圖3-2所示)以其具有橫向剛度好,舉升過程轉動圓滑平順、機構緊湊、油缸行程小、布置容易等優點而廣泛用于中輕噸位自卸汽車上。對該種舉升機構進行運動學分析可以準確掌握其運動參數變化的全過程,這對于全面分析舉升機構的性能及設計合理的舉升機構具有重要的意義。要對舉升機構進行運動學分析,建立其數學模型是關鍵。 3-2 油缸后推連桿式傾卸機構運動簡圖3.1.1 角度關系的確定根據解析幾何的計算關系,可求得點A、B、C的坐標值: 其中和,且的坐標為已知定值,式中為車廂傾卸的角度。如圖3-2所示,由幾何關系可得出以下關系式: (3.1) 根據幾何關系和運動特點得向量方程式為: (3.2)根據幾何關系和運動特點得向量方程式為: (3.3)其中。根據幾何關系和運動特點得向量方程式為: (3.4)3.1.2 角速度關系的確定將兩邊對時間求導,則:分別將式(3-1)、(3-2)、(3-3)和(3-4)的兩邊對時間求導,則: (3.5) (3.6) (3.7) (3.8) (3.9)3.2 舉升機構的動力分析油缸后推連桿式傾卸機構的油缸通過三角臂ABO3間接作用到貨廂上;油缸兩端通過鉸鏈O2、B分別與車架、三角臂相連;拉桿兩端通過鉸鏈O2、A分別與車架、三角臂相連;三角臂通過鉸鏈O3與貨廂相連。如圖3-3所示為其受力示意圖。圖3-3 舉升機構受力示意圖設車廂與車架間鉸接點到車廂底部的距離為h,車廂及貨物的重心到K點的距離為。(1)將車廂隔離進行受力分析,并對點取矩,則: (3.10)在中。過作貨物重力G作用線的平行線,且于E點,則為與G的夾角;于是在中。又因?yàn)閯t: (3.11)那么,力與G的夾角 (3.12)在、G、三力構成的力三角形中代入(3-12)中,則:(3-13)在中有: (3.14)其中為油缸初始長度與油缸活塞某行程之和。過點作平行且交的延長線于M點,則: (3.15)在中 將其代入式(3-15),則:(3.16)在中有: (3.17)(2)一傾卸角為的連桿支架體作為一個研究整體,設油缸的推力為P,且P必過;拉桿對三角臂的拉力為T,且T必過。又因?yàn)槠叫杏?,則車廂對三角臂的反作用力一定與的方向相同;那么P、T、三力構成一個匯交力系。在這個三角力系中由正弦定理可得: (3.18)代入式(3.10),則: (3.19)然后將式(3-14)、(3-16)、(3-17)代入上式(3-19)即可的P和T的關系式。3.3 舉升機構參數的確定油缸后推連桿式傾卸機構主要需確定的尺寸有三角臂的尺寸、拉桿的尺寸、液壓缸的推力及行程、整體的安裝位置等。3.3.1 車廂的尺寸確定根據公式 =V其中:m為裝載質量; 為城市垃圾密度,?。?00400)Kg/; V為垃圾箱總體積;從而通過對長寬高進行估算并取值,得到垃圾箱的長寬高。3.3.2 車廂最大傾卸角的確定自卸汽車是利用傾卸機構使車廂具有一定的傾角,而使貨物自動卸下。因而只有當其傾斜角度大于松散貨物的安息角后,貨物才可能傾卸干凈,而大部分貨物的安息角都在3550的范圍內(見表3-1)。同時考慮到松散貨物在濕淋狀態下其附著力的增加,故而國內外自卸汽車的最大傾卸角有增加的趨勢,目前有的已達到60。參考絕大部分同類車型以及本次設計的要求,最后確定該自卸汽車的最大傾卸角為50。表3-1部分松散貨物的安息角物 料煤焦炭鐵礦石細砂安息角27455040453045物 料粗砂石灰石粘土水泥安息角5040455040503.3.3 基本尺寸參數的確定現有的機械機構的設計一般有解析法、作圖法、參考類比法等三種設計方法,考慮到本設計的特點,在此選用作圖法進行油缸后推連桿式傾卸機構的設計,其具體設計過程如下,如圖3-4所示: 圖3-4 后推連桿式傾卸機構作圖法(1)根據自卸汽車的整體設計方案,得車廂最大翻轉角,車廂尺寸為418024001250mm。(2)建立坐標系并確定傾卸機構的坐標位置在此設定坐標原點為車廂與托架的鉸支點。參考同類型車輛傾卸機構,初定傾卸油缸的自由長度mm,油缸的最大工作行程mm。設傾卸機構與車廂鉸支點為由經驗公式,則:mm,取mm。其中系數mm,當L值較小時,R取下限;反之,R取上限。為車廂結構允許的最大值,參考同類型結構并結合本設計的整車結構,初定mm。綜上所述,則。設傾卸機構與副車架鉸支點為由經驗公式,則:mm,取mm。為結構允許最小值,參考同類型結構并結合本設計的整車結構,初定mm。綜上所述,則。(3)過點作線,使其與X軸成夾角(通常);以E點為圓心,為半徑作圓弧線于點,則即為油缸初始位置的中心線。(4)連接,并將其繞O點順時針旋轉角,則轉到C點;再以C點為圓心,以為半徑畫弧;又以E點為圓心,以為半徑畫??;兩弧交于點B,則即為時油缸的中心線。(5)以點B為頂點,作(通常為,也可適當增大),再以為頂點作。(6)作、的垂直平分線交于點F,了;連接;設線與的延長線夾角為。以點F為頂點,作,且交于;則點、和點A、B、C分別為和時三角臂的三個鉸支點。(7)分別連接、和、,則ABC和A0B0C0分別為三角臂在初始和終止時的位置。(8)分別連接、,則它們分別為和時拉桿對應的位置。(9)在圖中測量出線、和線的長度,從而得到三角臂和拉桿的尺寸參數。(10)測量得、,經處理及反復作圖驗算,最后得、。通過相關的計算與分析表明,該設計結構滿足本次設計要求。3.3.4 拉桿截面尺寸的確定拉桿AO為二力受拉桿件,作用力對稱分布在兩根拉桿上,因此作用在每根拉桿上的最大拉力: (3.20) 初選拉桿材質為Q235,從手冊可查得取安全系數,由公式可知拉桿最小橫截面面積 (3.21) 取實際上 校核安全系數 (3.22) 因此,拉桿截面面積A=1600 滿足強度要求。3.4本章小結本章首先對油缸后推連桿式傾卸機構進行運動分析和動力學分析,從而詳細敘述了它的運動規律和力學規律,為后面的計算與校核作鋪墊。通過計算發現,在車廂傾卸的整個過程中,三角臂和拉桿均受到很大的作用力。因?yàn)槿潜鄣牟牧虾统叽缍际菂⒖冀?jīng)驗選取的。所以強度都能滿足要求。綜合以上因素,我們決定選用油缸后推式連桿舉升機構。第4章 液壓系統設計自卸汽車液壓系統設計的好壞,將直接影響整車的性能和生產效率。自卸汽車液壓系統一般主要包括舉升液壓系統以及其他輔助液壓系統。 本次自卸汽車的改裝設計主要偏重于機械機構的設計與分析,而其液壓系統所采用的油泵、油缸、液壓閥等液壓系統元件均為高度標準化、系列化與通用化且由專業化液壓件廠集中生產供應;因此在改裝設計中只需要進行液壓元件計算選型。其主要內容包括油缸的直徑與行程、油泵工作壓力、流量、功率以及各種相關控制閥的選型等。4.1 油缸的計算與選型油缸是液壓系統執行元件,也是上述舉升機構的直接動力來源。通常油缸分為活塞式和浮拄式兩類。活塞式均為單向作用,其缸體長度大而伸縮長度小、使用油壓低(一般不超過14MPa)。浮拄式為多級伸縮式油缸,一般有25個伸縮節,其結構緊湊,并具有短而粗、伸縮長度大、使用油壓高(可達35MPa),易于安裝布置等優點。浮拄式油缸又分為單向作用式與雙向作用式。雙向作用式用油壓輔助車廂降落,因此工作平穩,降落速度快。直推式傾卸機構多采用單作用多級油缸;而桿系組合式傾卸機構多采用單作用單級油缸。4.1.1 油缸直徑的確定油缸選型主要依據所需的最大作用力以及最大工作行程來確定的。根據液壓系統中油缸的工作特點,則 (4.1)式中:系統效率,通常按=0.8;液壓系統額定工作壓力(MPa);參考表4-1選取,越高,對密封要求也越高,成本亦隨之上升;根據機構的類型及其工作特點,取MPa。表4-1設備類型機床農業機械或中型工程機械液壓機、重型機械、起重運輸機械磨床組合機床龍門刨床拉床工作壓力P/(MPa)0.82.0352881010162032(1)舉升機構油缸直徑的計算由式(4-1)可知: mm4.1.2 油缸的選型根據上述計算的d值,查閱相關資料:舉升機構油缸選用單級活塞雙作用缸HSG-L-01-140/801400-E2501。 4.2 油泵的計算與選型 4.2.1 油泵的基本參數計算自卸車常用油泵分為齒輪油泵與柱塞泵兩類。齒輪泵多為外嚙合式,在相同體積下齒輪泵比柱塞泵流量大但油壓低。柱塞泵最大特點是油壓高(油壓范圍1635MPa),且在最低轉速下仍能產生全油壓,固可縮短舉升時間。中輕型自卸車上多采用齒輪泵,常用系列有CB、CBX、CG、CN等;重型自卸車常采用柱塞泵。1.油泵工作壓力P的計算 MPa (4.2)式中:油缸最大作用力,(N); 油缸橫截面積,(m2)。則: MPa2.油泵理論流量QT的計算 L/min (4.3)式中:油缸最大工作容積(m3),按下式計算: L、的單位均為m;舉升時間,(s),一般要求20s,取s;液壓泵容積效率=0.850.9。則:L3.油泵排量q的計算 mL/r (4.4)式中:油泵流量,(L/min); 油泵額定轉速,(r/min)。取力器速比:;油缸工作時發動機轉速:r/min;則,油泵轉速r/min那么: mL/r (4.5)4.油泵功率N的計算 式中:油泵最大工作壓力,(Pa);油泵額定流量,(m3/s); 油泵總效率=0.8。則: KW4.2.2油泵的選型根據上述計算P、q和N的值,查閱相關資料,選擇CB-FC40型號的齒輪泵。4.3 油箱與油管的計算與選型4.3.1 油箱容積V的計算一般要求油箱容積不得小于全部工作油缸工作容積的三倍,即:則:L取L4.3.2 油管內徑d的計算由即: 式中:油泵理論流量,(L/min); 管路中油的流速;高壓管路中油的流速3.6m/s;低壓管路中油的流速m/s。則:高壓油管內徑mm低壓油管內徑mm根據管路計算結果選用(HG4-406-66)兩層鋼絲編織膠管作為高壓管,管接頭形式為A型扣壓式;低壓回油管則選用(HG4-406-66)一層鋼絲編織低壓膠管。液壓油冬季選用HJ-20號機械油,夏季HJ-30號機械油。4.4 分配閥的選型根據本車的使用條件與要求,選用通用性強、可靠性好、維修方便的控制分配閥二位四通換向閥、液控單向閥和先導式溢流閥。液壓系統設計總布置見下圖圖4-1液壓系統設計圖1.油箱2.濾油器3.油泵4.先導式溢流閥5.液控單向閥 6.二位四通換向閥7.調速閥8.舉升液壓缸4.5 取力器的選型各類專用汽車的專用工作裝置主要由汽車發動機提供動力源。取力器就是汽車的一種專用動力輸出裝置。它從發動機取出部分功率,用于驅動各類液壓泵、真空泵、空壓機以及各種專用汽車工作機械。4.5.1 取力器布置方案的選定專用車取力總布置方案決定于取力方式。常見的取力方式有發動機取力、變速器取力、傳動軸取力、分配器取力等四種。 從變速器取力有多種方案,如從中間軸末端取力,從倒檔齒輪取力,從軸上取力等。但最常見的還是從中間軸齒輪取力,稱為側置式取力,又可分為左側與右側布置方案。從變速器軸取力的布置方案又稱變速器上置式方案。此種方案將取力器疊置于變速器之上,用一惰輪與軸常嚙合齒輪嚙合獲取動力,固需改制原變速器頂蓋。此方案應用很廣,如自卸車、冷藏車、垃圾車等一般都從變速器上端取力。根據所選二類底盤的特點,本次設計采用從變速器中間軸取力的方式。4.5.2 取力器型號的選定取力器實質上是一種單級變速器。其基本參數有取力器總速比、額定輸出轉矩、輸出軸旋向以及結構質量等。參考同類型車輛,并根據本次自卸汽車的改裝需要,最終選擇4205D1-010型號的取力器。它采用的是法蘭盤連接方式,其輸出旋向與發動機旋向相反,總速比為1.588。4.6 本章小結本章主要是進行自卸汽車液壓系統的設計,其中包括了舉升液壓油缸的計算與選型、油泵和取力器的計算與選型、各種控制閥的選擇以及油箱油管的設計等。通過計算分析,最后選用CB-FC34型號的齒輪泵。根據所選二類底盤的特點,本次設計采用從變速器中間軸取力的方式;并選用4205D1-010型號的取力器。第5章 副車架的設計自卸汽車副車架一般是由型鋼焊接而成,用U型螺栓或連接支架固定在車架上。副車架有兩根縱梁、若干根橫梁,并設有車廂傾卸的鉸接座,車廂固定鎖。在專用汽車設計時,為了改善主車架的承載情況,避免集中載荷,同時也為了不破壞主車架的結構,一般多采用副車架(副梁)過渡。本車在工作中受較大的彎曲應力。因此,本車副車架縱梁采用兩根抗彎性能較好的平直槽行梁,材料為16MnL。在增加副車架的同時,為了避免由于副車架剛度的急劇變化而引起主車架上的應力集中,所以對副車架的形狀、安裝位置及與主車架的連接方式都有一定的要求。5.1副車架的截面形狀及尺寸專用汽車副車架的截面形狀一般和主車架縱梁的截面形狀相同,多采用如圖5.1所示的槽形結構,其截面形狀尺寸取決于專用汽車的種類及其承受載荷的大小。圖5.1 副車架的截面形狀參照國內外總質量相近車型的副車架縱梁端面尺寸,確定副車架縱梁端面尺寸為100、80、60mm。5.2副車架前段形狀及位置5.2.1副車架的前端形狀及安裝位置在保證使用可靠的前提下,為了提高撓曲性,減小副車架剛度,應盡量減少副車架的橫梁,以減少對縱梁的扭轉約束。副車架油缸支承橫梁與翻轉軸橫梁形成框架。油缸支承橫梁應盡量靠近后懸架前支承處的橫梁,最好能位于后框架之內。因?yàn)檫@段主車架變形小,所以副車架對其扭轉約束力也相應減弱,同時保證了舉升機構的幾何特性。在副車架結構要求剛性較高時,可在主、副車架中間增加一層橡膠墊,當主車架變形時以彈性橡膠的變形來減弱副車架對主車架的約束。副車架與主車架連接如圖5.2所示。圖5.2 副車架與主車架的連接A-A處是截面突變點,在受沖擊載荷時,此處出現應力集中,嚴重時造成主車架斷裂。這就要求副車架的前端結構要設計成漸變截面,以減緩應力集中。 圖5.3 副車架的前端結構副車架前端形狀常有三種形狀(見圖5.4)。對于這三種不同形狀的副車架前端,在其與主車架縱梁相接觸的翼面上部加工有局部斜面,其斜而尺寸如圖5.4(c)所示:;。 (a)U形;(b)角形;(c)L形 圖5.4副車架的三種前端形狀如果加工上述形狀困難時,可以采用如圖5.5所示的副車架前端簡易形狀,此時斜面尺寸較大。對于鋼質副車架:;對于硬本質副車架;副車架在汽車底盤上布置時,其前端應盡可能地往駕駛室后圍靠近。圖5.6為某散裝水泥運輸車的罐體、副車架相對于汽車底盤的安裝位置。在滿足軸荷分配的前提下,其中A不宜過大,留足空壓機的位置即可;B為副車架的前增離主車架拱形橫粱的距離,一般在100 mm之內;C為固定副車架的前面第一個U型螺栓距拱形橫梁的距離,一般控制在500-800 mm的范圍內。 (a)剛質副車架 ; (b)硬木質副車架圖5.5 副車架前端簡易形狀 圖5.6 副車架的安裝位置5.2.2 縱梁與橫梁的連接設計橫梁與縱梁的連接方式主要有三種,見圖5.7 1-縱梁;2-連接板;3-橫梁圖5.7 橫梁與縱梁的連接圖5.7(a)橫梁與縱梁上下翼板連接,該種連接方式優點是利于提高縱梁的抗扭剛度。缺點是當車架產生較大扭轉變形時,縱梁上下翼面應力將大幅度增加,易引起縱梁上下翼面的早期損壞。由于車架前后兩端扭轉變形較小,因此本車架前后兩端采用了該種連接方式,為了提高縱梁的扭轉剛度采用了縱向連接尺寸較大的連接板。橫梁僅固定在腹板上。圖5.7(b)橫梁僅固定在腹板上,這種連接形式連接剛度較差,允許截面產生自由蹺曲,可以在車架下翼面變形較大區域采用,以避免縱梁上下翼面早期損壞。圖5.7(c)橫梁同時與縱梁的腹板及上或下翼板相連,此種連接方式兼有以上兩種方式連接的特點,但作用在縱梁上的力直接傳遞到橫梁上,對橫梁的強度要求較高。由于該車平衡懸架的推力桿與平衡懸架支架上的兩根橫梁連接,因此,這兩根橫梁與縱梁共同承受平衡懸架傳遞過來的垂直力(反)和縱向力(牽引力、制動力)。 綜合以上考慮,本副車架的縱梁與橫梁的連接采用第1種方式,即橫梁與縱梁上下翼板連接,同時為了降低成本和適于批量生產,本車架縱梁和橫梁的連接方式采用焊接方式連接。5.2.3 副車架與主車架的連接設計副車架與主車架的連接常采用如下幾種形式。1、止推連接板圖5.8是采用的止推連接板的結構形狀及其安裝方式。連接板上端通過螺栓與副車架固定,而下端則利用螺栓與主車架縱梁腹板相連接。止推板的優點在于可以承受較大的水平載荷,防止副車架與主車架縱梁產生相對水平位移。相鄰兩個止推連接板之間的距離在5001000 mm范圍內。 1-副車架;2-止推連接板; 1-上托架;2-下托架; 3-主車架縱梁 3-螺栓圖5.8 止推連接板的結構 圖5.9 連接支架2、連接支架連接支架由相互獨立的上、下托架組成,上、下托架均通過螺栓分別與副車架和主車架縱梁的腹板相固定,然后再用螺栓將上、下托架相連接,見圖5.9所示。由于上、下托架之間留有間隙,因此連接支架所能承受的水平載荷較小,所以連接支架應和止推連接板配合使用。一般布置是在后懸架前支座前用連接支架連接,在后懸架前支座后用止推連接板連接。3、U型夾緊螺栓當選用其它連接裝置有困難時,可采用U型夾緊螺栓。但在車架受扭轉載荷最大的范圍內不允許采用U型螺栓。當采用U型螺栓固定時,為防止主車架縱梁翼面變形,應在其內側襯以木塊,放在消聲器附近,必須使用角鐵等作內襯。綜合考慮三種連接方式的特點,以及裝配工藝性,本文設計的自卸車主副車架之間采用止推連接板式。5.3 材料的選用 專用汽車副車架的材料一般用低碳鋼,材料的型材(如槽鋼、I字鋼等)。材料自身強度的不足是引起副車架各種缺陷的主要原因之一,選用A3材料,必須設置較多的腹板才能滿足其強度。如果工藝條件允許,副車架材料可采用疲勞強度高的16Mn鋼板沖壓成型,以提高其抗疲勞扭轉強度及其他機械性能。5.4 本章小結 專用汽車在使用中,其副車架縱梁出現的裂紋、斷裂及焊縫撕裂現象,以自卸車尤為嚴重。著重對副車架所受的靜載荷、動載荷和疲勞破壞三方面進行分析,強度符合,結構合理。第6章 自卸汽車基本性能參數的計算專用汽車性能參數計算是總體設計的主要內容之一,其目的是檢驗整車參數選擇是否合理,使用性能參數能否滿足要求。6.1自卸汽車整車參數表6-1自卸汽車部分整車參數名稱符號數值與單位發動機最大功率193KW發動機最大功率時的轉速2200r/min發動機最大轉矩1100Nm發動機最大轉矩時的轉速13001600r/min車輪動力半徑0.508m車輪滾動半徑0.524m6.2 動力性計算6.2.1 發動機外特性發動機外特性是指發動機油門全開時的速度特性,是汽車動力性計算的主要依據。在外特性圖上,發動機的輸出轉矩和輸出功率隨發動機轉速變化的二條重要特性曲線,為非對稱曲線。工程實踐表明,可用二次三項式來描述汽車發動機的外特性,即 (6-1)式中 發動機輸出轉矩,(Nm);發動機輸出轉速,(r/min);、待定系數,由具體的外特性曲線決定;、可由多種途徑獲得,下面是常用的兩種計算方法。已知外特性曲線時,根據外特性數值建立外特性方程式如果知道發動機外特性曲線時,則可利用拉格朗日三點插值法求出公式(6-1)中的待定系數、。在外特性曲線上選取三個點,即、,、,、,依拉氏插值三項式有: (6-2)將上式展開,按冪次高低合并,然后與(3-1)式比較系數,即可得三個待定系數為: (6-3)6.2.2 汽車的行駛方程式自卸汽車在直線行駛時,驅動力和行駛阻力之間存在如下平衡關系: (6-4)式中:驅動力,(); 滾動阻力,();坡道阻力,(); 空氣阻力,();加速阻力,()。(1)驅動Ft的計算自卸汽車在地面行駛時受到發動機限制所能產生的驅動力與發動機輸出轉矩的關系為: (6-5)式中 變速器某一擋的傳動比;主減速器傳動比;傳動系統某一擋的機械效率;驅動輪的動力半徑,(m);發動機外特性修正系數。(2)滾動阻力Ff的計算高位自卸汽車的滾動阻力由下式計算: (6-6)式中 后欄板起重運輸汽車的總質量(Kg); 道路坡度角;滾動阻力系數。滾動阻力系數取決于輪胎的結構形式及氣壓、車輛的行駛速度、路面條件等因素。當車速在km/h以下時,可取常數;當車速超過km/h時,可用經驗公式來求得。(式中、分別為常數項、比例系數、自卸汽車行駛的速度。)(3)坡道阻力Fi的計算自卸汽車上坡行駛時,整車重力沿坡道的分力為坡道阻力,其計算公式為: (6-7)(4)空氣阻力F的計算大量試驗結果表明,汽車的空氣阻力與車速的平方成反比,即 (6-8)式中 空氣阻力系數,高位自卸汽車可取為0.50.9;迎風面積(m2),可按估算,為輪距,為整車高度。(5)加速阻力Fj的計算加速阻力是汽車加速行駛時所需克服的慣性阻力,有: (6-9)式中 汽車加速度(m/s2);汽車整備質量;傳統系統回轉質量換算系數。的計算公式為 (6-10)式中 車輪的轉動慣量(kgm2);發動機飛輪的轉動慣量(kgm2); 車輪的滾動半徑。進行動力性計算時,若不知道、值,則可按下述經驗公式估算值: (6-11)式中 。低擋時取上限,高檔時取下限。將式(6-5)、(6-6)、(6-7)、(6-8)、(6-9)及(6-1)代入式(6-4),換算后得 (6-12)又因?yàn)?(6-13)將式(6-13)代入(6-12)并整理后,得: (6-14)式中: (6-15)6.2.3 動力性評價指標的計算衡量汽車動力性能的評價指標有最高車速、最大爬坡度和加速性能。(1)最高車速vmax根據最高車速的定義,有,,由式(6-14)可得:將式(6-6)代入上式,有:因 所以 (6-16)又因,,可確定專用汽車的最高車速為: (6-17)(2)最大爬坡度imax當汽車以最低擋穩定速度爬坡時,有,為簡化,可設,則由式(6-14)可得: (6-18)對上式兩邊以為自變量求導,可得: (6-19)當時,取最大值,此時有:代入式(6-18),可得:令 (6-20)則: 對上式進行整理后可得:當時,但實際上滾動阻力總是存在,并且滾動阻力系數愈大,汽車爬坡能力愈小。因此上式中應取負號,又因,則上式可簡化為 (6-21)由此可得到專用汽車的最大爬坡度,為: (6-22)6.2.4自卸汽車整車動力性計算(1)確定動力性計算所需的有關系數,其需要確定的有關參數如表6-2所示。其質量換算系數如表6-3所示。表6-2動力性計算需確定的有關系數名稱符號數值發動機外特性修正系數0.90直接擋時傳動系效率0.90其它擋時傳動系效率0.87空氣阻力系數0.68滾動阻力系數F 0.00430.000148表6-3質量換算系數的計算結果擋位123456倒擋2.7811.8041.3481.1931.1281.12.597(2)確定發動機外特性曲線的數學方程由于沒有所要的發動機外特性,故采用經驗公式擬合外特性方程式。將表3.1中相關數值代入公式(6-3),可得Nm即得發動機外特性的數學方程如下:(3)計算自卸汽車的最高車速vmax將直接檔(第6檔位)、和值代入式(6-17),可得該自卸汽車的最高車速為km/h(4)計算最大坡度imax將最低檔(第一檔位)、的值代入式(6-20),可得:將E代入式(6-21),可得:自卸汽車的最大爬坡度為:6.3燃油經濟性計算專用汽車的燃油經濟性通常用車輛在水
