法蘭盤831004工藝及鉆孔4-Φ9夾具設計【5張CAD圖紙+說明書】

法蘭盤831004工藝及鉆孔4-Φ9夾具設計

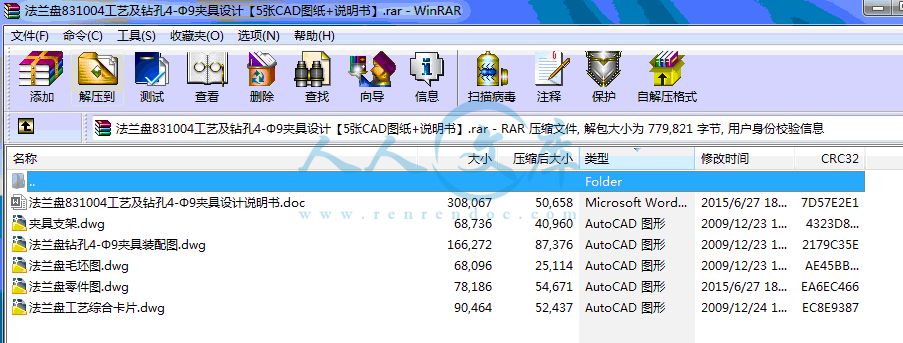

20頁 6800字?jǐn)?shù)+論文說明書+工藝綜合卡片+5張CAD圖紙【詳情如下】

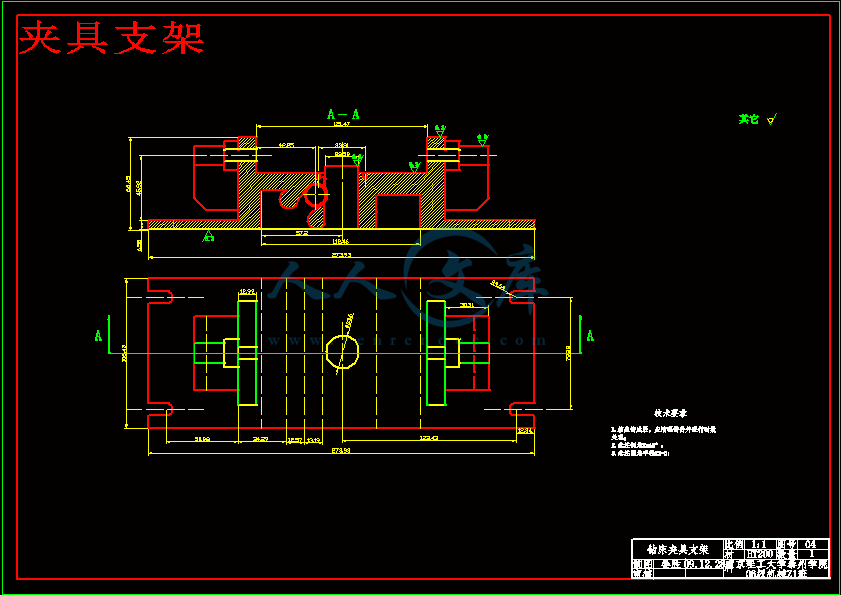

夾具支架.dwg

法蘭盤831004工藝及鉆孔4-Φ9夾具設計說明書.doc

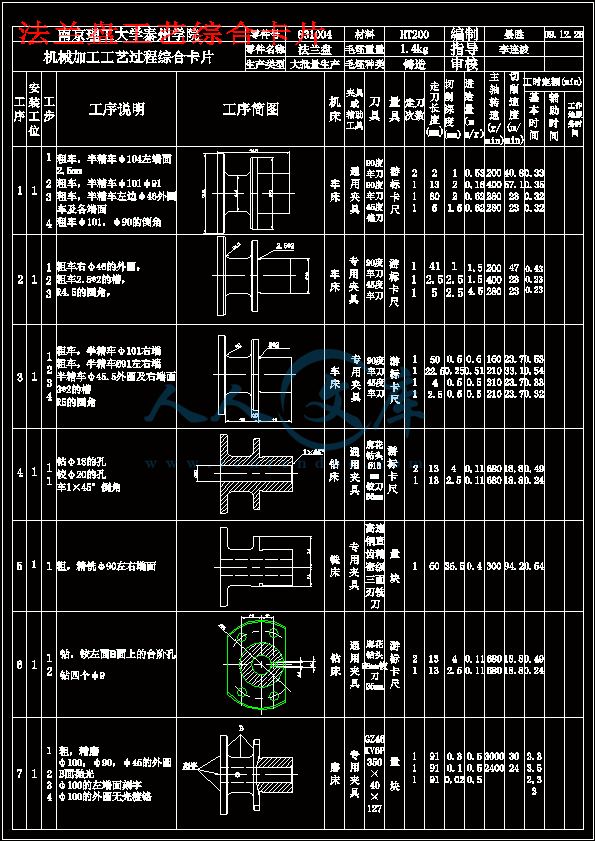

法蘭盤工藝綜合卡片.dwg

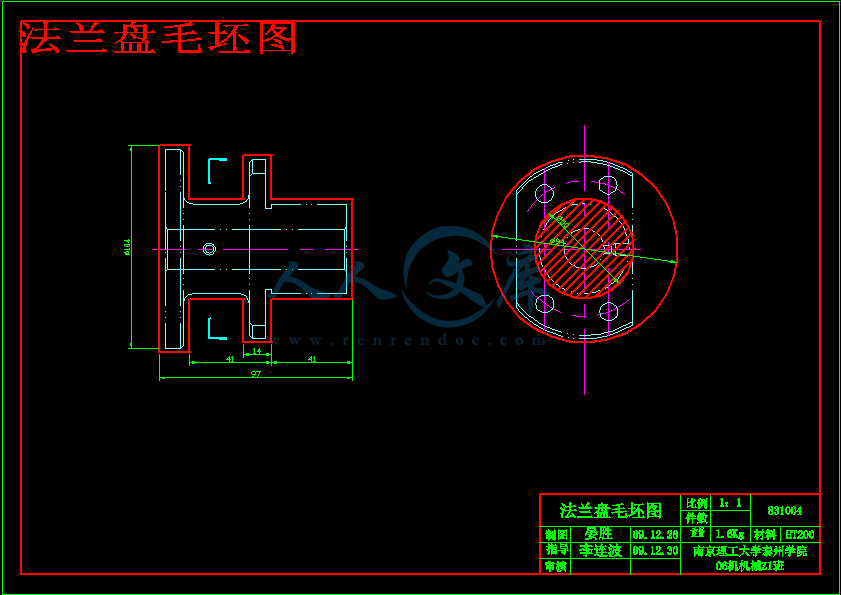

法蘭盤毛坯圖.dwg

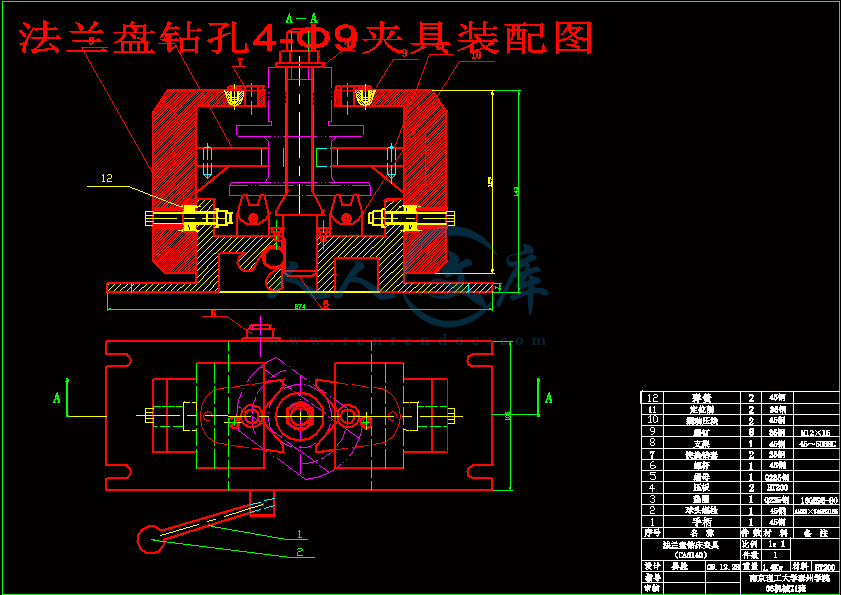

法蘭盤鉆孔4-Φ9夾具裝配圖.dwg

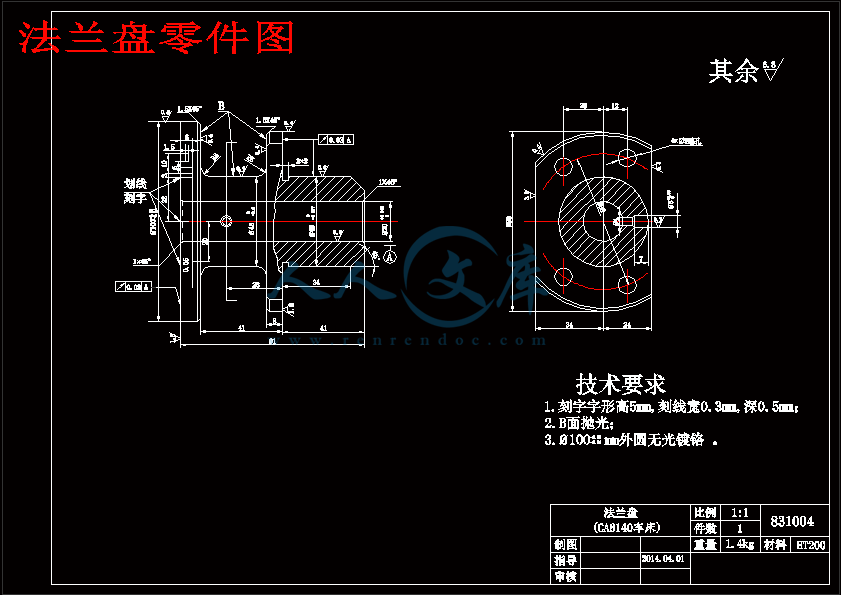

法蘭盤零件圖.dwg

機械制造技術基礎課程設計任務書

題目: 設計“CA6140車床法蘭盤”零件的機械加工工藝規則及工藝裝備

內容：1.零件圖                            1張

2.毛坯圖                            1張

3. 機械加工工藝過程綜合卡片         1張

4. 夾具結構設計裝配圖   1張

5. 夾具結構設計零件圖   1張

6. 課程設計說明書 1份

目錄

一、序言 ………………………………………………………………(4)

   1. 設計目的

   2. 設計的要求

3. 設計的內容及步驟

二、零件的分析………………………………………………………(5)

1.零件的主要技術要求

2.零件的工藝分析

三、工藝規程設計……………………………………………………(6)

1.確定毛坯的制造形式

2.基面的選擇

3.制定工藝路線

4.機械加工余量、工序尺寸及毛坯尺寸的確定

5.確定切削用量及基本工時

四、夾具設計………………………………………………………(17)

1.問題的提出

2.夾具設計

五、心得體會………………………………………………………(19)

六、參考資料………………………………………………………(20)

一、序言

機械制造技術基礎課程設計是在學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的。是進行畢業設計之前對所學各課程的一次深入的綜合性的總復習，也是一次理論聯系實際的訓練，因此，它在我們四年的大學生活中占有重要的地位。

希望能通過這次課程設計對學生未來將從事的工作進行一次適應性訓練，從中鍛煉他們分析問題、解決問題的能力，為今后參加工作打下一個良好的基礎。

一、設計目的

機械制造技術基礎課程設計是在學完了機械制造基礎課程后、進行了生產實習之后的下一個教學環節。它一方面要求學生通過設計能獲得綜合運用過去所學過的全部課程進行工藝結構設計的基本能力，另外，也為以后作好畢業設計進行一次綜合訓練和準備。學生通過機械制造技術基礎課程設計，應在下述各方面得到鍛煉：

（1）能熟練運用制造技術基礎課程中的基礎理論以及在生產實習中學到的實踐知識，正確地解決一個零件在加工中的定位、夾緊以及工藝路線安排、工藝尺寸確定等問題，保證零件的加工質量。

（2）提高結構設計能力。學生通過設計夾具（或量具）的訓練，應當獲得根據被加工零件的加工要求，設計出高效、省力、經濟合理而能保證加工質量的夾具的能力。

（3）學會使用手冊及圖表資料。掌握與本設計有關的各種資料的名稱、出處，能夠做到熟練運用。

二、設計的要求

機械制造技術基礎課程設計題目為：后羅拉過橋搖（零件的機械加工工藝規程及工藝類裝備）。

生產綱領為大批量生產。

設計的要求包括以下幾個部分：

零件圖1張

毛坯圖1張

機械加工工藝過程綜合卡片1張

鉆床夾具裝配圖1張

鉆床零件圖1張

課程設計說明書1份

三、設計的內容及步驟

設計的內容及步驟包括以下三部分：

1.零件的分析；

2.工藝規程設計；

3.夾具設計。

二.零件的分析

（一）零件的主要技術要求

法蘭盤有兩組加工表面，有一定的位置要求。

1.φ100左和φ90右端面有對軸的圓跳動度均為0.03

2.孔20mm要求加工粗糙度為1.6，上下兩面粗糙度為0.8。

3.工件材HT200，鑄件。

（二）工藝分析

CA6140車床共有兩處加工表面，其間有一定位置要求。分述如下：

1.以φ45為中心的加工表面

這一組加工表面包括：φ100，φ90，φ45的外輪廓，以及其左右端面，φ100左和φ90右端面與孔的中心線有位置要求，Φ45拋光。這三個外輪廓都沒有高的位置度要求。

2.以φ20為中心的加工表面

這一組加工表面包括：φ20的孔，以及其左右兩個端面。

這兩組表面有一定的粗糙度要求。

由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。

3.為了保證零件主要表面粗糙度的要求，避免加工時由于切削量較大引起工件變形或可能劃傷已加工表面，故整個工藝過程分為粗加工和粗加工。整個加工過程中，無論是粗加工階段還是精加工階段，都應該遵循“先面后孔”的加工原則。

三.工藝規程設計

第一節 確定毛坯的制造形式

一   選用材料：零件材料為HT200?？紤]零件在機床運行過程中所受沖擊不大，零件結構又比較簡單，故選擇鑄件毛坯。

二   生產類型：考慮到汽車在運行中要經常加速及正，反向行駛，零件在工作中則經常承受交變載荷及沖擊性載荷，因此選用鍛件，以使金屬纖維盡量不被切斷，保證零件工作可靠。

第二節  基面的選擇

基面的選擇是工藝規程設計中的很重要的工作之一。基面選擇的正確合理，可以使加工質量得到保證。生產率得以提高；否則，加工工藝過程中會問題百出，更有甚者，還會造成零件成批報廢，使生產無法正常進行。

一、粗基準的選擇：

  對于零件而言，盡可能選擇不加工表面為粗基準。而對有若干個不加工表面的工件，則應以與加工表面要求相對位置精度較高的不加工表面作粗基準。根據這個基準選擇原則，現選取φ100

第六節  夾具設計

6.1問題的提出

為了提高勞動生產率，保證加工質量，降低勞動強度，需要設計專用夾具

經過與指導老師協商，決定設計第5道工序——鉆孔4×Φ9

6.2夾具設計

1.工件裝夾方案的確定

    工件裝夾方案的確定，首先應考慮滿足加工要求。端面B面與中心孔均有位置精度要求，可以通過其中的任意一個進行定位來保證。 在加工過程中，應該對工件的6個自由度都進行限制，在該設計中，通過三抓與Φ100-0. 6進行配合，左端面與夾具表面壓緊來限制5個自由度，通過個錐形定位銷來限制工件繞Z軸轉動的自由度，這樣，達到工件的完全定位。

工件定位方案的確定除了考慮加工要求外，還應結合定位元件的結構及加緊方案實現的可能性而予以最后確定?？紤]到工件為大批生產，為提高生產效率，減輕工人勞動強度，宜采用盡可能簡單的加緊裝置，該設計中采用V型快一個 椎形定位銷完成在加工完成后，只需松一下錐形定位銷，就可以取出工件，較為簡便。由于該夾緊裝置主要是壓緊工件，限制Z方向的自由度，而本工序采用的是Z525鉆床作用在Z方向的切削力很小，因而不需要很大的加緊力。

   由零件圖可知，Φ與中心孔Φ45-0.6都有一定的位置精度要求，應以這兩孔的中心線所確定平面為定位基準，限制三個自由度。為保證工件位置精度加工時的穩定性，又考慮到夾具的盡可能簡化，選用孔Φ45-0.06、Φ20中心為第一和第二定位基準，通過V型快和錐形定位銷（見夾具裝配圖）實現定位。

第七節.心得體會

機械制造技術基礎課程設計是在學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的。是進行畢業設計之前對所學各課程的一次深入的綜合性的總復習，也是一次理論聯系實際的訓練，因此，它在我們四年的大學生活中占有重要的地位。

通過這次課程設計對我們學生未來將從事的工作進行一次適應性訓練，從中鍛煉我們問題、解決問題的能力，為今后參加工作打下一個良好的基礎。

在設計過程中我們發現了許多在學習和應用知識的不足之出，尤其鍛煉了我們結合實際綜合考慮問題的思路和解決問題的能力。我們深刻體會到基礎知識必須要扎實才能有更好的學習和創造性的思維。所以在今后的學習和工作中，我們要更多的注重基礎知識的學習。另外在設計過程中我們還有許多小的錯誤導致拖延了設計時間和擾亂設計思路，讓我們明白了“把一件簡單的事做好就不是一件容易的事”的道理。從而，我們無論做什么事都要努力盡力去做好。

最后，我們衷心的感謝趙彤涌老師的大力指導和幫助！還有在設計過程中支持和幫助過我們的各位同學！

第八節.參考資料

1.機械制造技術基礎課程設計指導書……………………南京理工大學教研組

2.金屬工藝學(第四版)……………………………………………主編：鄧文英

3.機械加工工藝師手冊……………………………………………主編：楊叔子

4.機械工人切削手冊(第四版)…………………………………機械工業出版社

5.機械制造技術基礎………………………………………主編：呂明   曾志新

6.機械加工工藝裝配設計手冊…………………………………機械工業出版社
