重型自卸汽車驅動橋總成設計【優秀機械畢業設計論文】

資源目錄

重型自卸汽車驅動橋總成設計【優秀機械畢業設計論文】.rar

設計說明書.doc---(點擊預覽)

開題報告.doc---(點擊預覽)

外文翻譯.doc---(點擊預覽)

A0-中橋總成.dwg

壓縮包內文檔預覽：(預覽前20頁/共54頁)

資源預覽需要最新版本的Flash Player支持。
您尚未安裝或版本過低,建議您

文檔包括:說明書一份。53頁，20000字。開題報告一份。外文翻譯一份。圖紙共3張，如下所示A0-中橋總成

編號：994295 類型：共享資源大?。?span id="jrf3d3f" class="font-tahoma">1.06MB 格式：RAR 上傳時間：2017-01-18 上傳人：木*** IP屬地：江蘇

50
積分

舉報

版權申訴 word格式文檔無特別注明外均可編輯修改；預覽文檔經過壓縮，下載后原文更清晰！ 立即下載

關 鍵詞：: 重型汽車驅動 總成設計 優秀優良機械畢業設計 論文

資源描述：

文檔包括:

說明書一份。53頁，20000字。

開題報告一份。

外文翻譯一份。

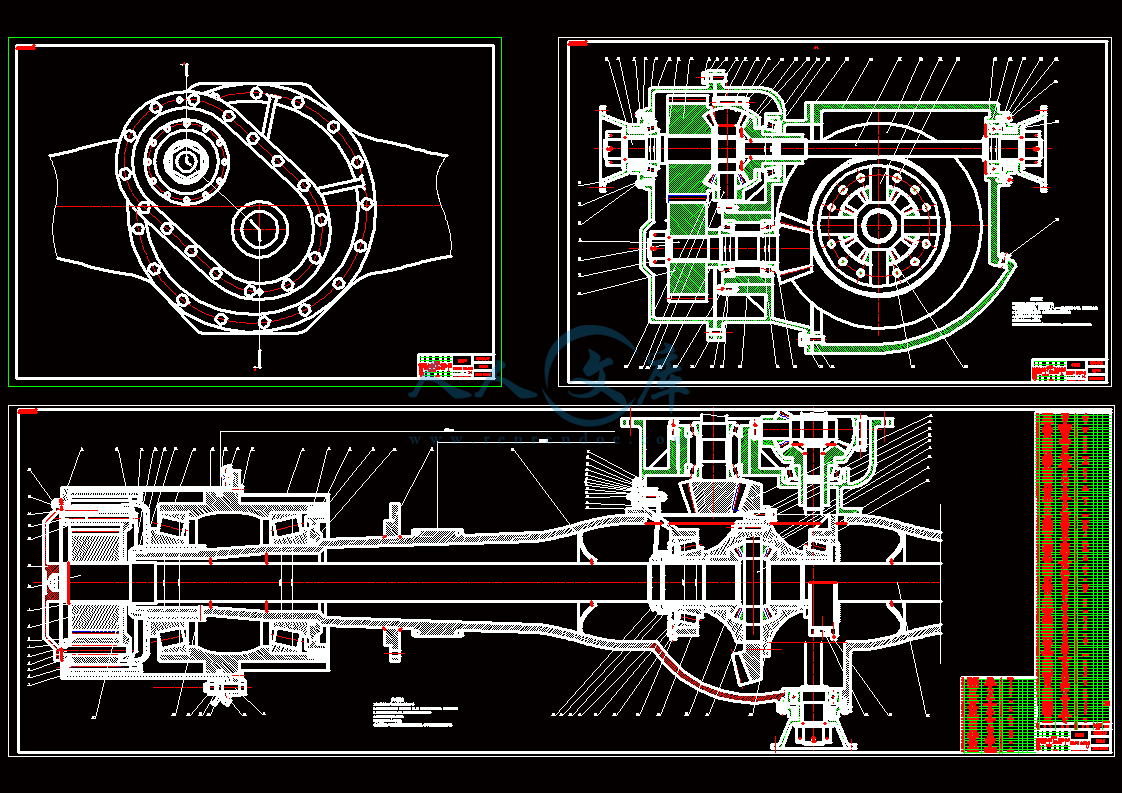

圖紙共3張，如下所示

A0-中橋總成



內容簡介：: 1 附錄 A 一、英文原材料 ll of it is or of to a 90 of in to in a at be at of to is by a a is to a a of to of As is to 2 is an of to to at to (1)to is by (2)is to (3)in a in is at to (4)on (5)as a (6)to of as (7)do on of is (8)it is to a to at 3 As to as by to of at If 0 of up 10 is as an if as in or of be to to to at is in to by in to in an it of to On/to A is as a or 4 a as in a is to is to by is in to is a to to be of to s Of is to is in In is by to A at of is to of is or to a of of is of of is on If an s is by A of a of 1. . . a to of in by a of 5 of is to by a on of is in is to a on of in in of In in to is to in a is to s is 5 is 5 to 0 to to be to in As to it to or a in of In to to be An 000 of by a 12 to t in 2 000 to be to to a or of to of of is by of be on of of a to to be to or it be a or to on 6 of A of a to is a a a be of is to of a to in a to of a it be to is at It if or if is in As up it on an is of As a to is to it is to or in of 1. to to 2. or to 3. a is to to by of a 7 二、中文翻譯驅動橋汽車傳動系統中驅動橋和差速器有許多形式。無論是前輪、后輪還是四輪驅動，差速器都是必要的，以便使發動機的功率充分的發揮到路面上。驅動橋必須通過一個 90角傳遞動力。以傳統的后輪驅動汽車為例，動力由前置引擎?zhèn)鞯酱笾略谝粭l直線上的驅動橋，然后動力必須經過一個直角傳遞給驅動車輪。這一過程是通過一個小齒輪傳遞到一個齒圈上而完成的。該齒圈連接到差速器殼，殼里面裝有一組小齒輪，小齒輪與帶有花鍵的每個軸的軸端相聯接，由橋殼的旋轉，從而差速齒輪帶動軸轉動，這個軸同時連接的就是驅動車輪。圖示為一個典型驅動橋的組成差速器齒輪具有兩個基本的功能：在轉彎時允許后輪以不同的速度轉動并將動力分配到兩后輪。（ 1）提供的說明是為了幫助理解這一過程是如何實現的。軸帶動小驅動齒輪在齒圈上旋轉。（ 2）該齒圈與差速器殼相連，并帶動殼旋轉。（ 3）差速器殼內設有一小孔，放置一個小齒輪軸，該小軸與差速器成直角，并隨殼體轉動。（ 4）差速行星齒輪驅動裝在小軸上的齒輪，使軸轉動。（ 5）差速器邊上的齒輪（驅動齒輪）與小齒輪嚙合，并與做在一體的差速器殼和齒圈一起轉動。（ 6）一側帶花鍵的齒輪與兩軸端配合，隨橋殼旋轉。（ 7）當兩車輪具有相同的驅動力的時候，小齒輪（行星齒輪）在其軸架（行星架）上不旋轉，輸入到小齒輪上的力平均分配給兩端的齒輪。（ 8）當需要轉彎時，差動齒輪開始起作用，能夠?qū)崿F(xiàn)兩端的半軸以不同的速度旋轉。由于內側車輪速度減慢，同側的花鍵軸齒輪也變慢，行星齒輪作為平衡杠桿，保持兩邊的輪齒負荷相等，同時允許兩邊的半軸以不同的的速度旋轉。如果汽車的行進速度保持不變，內側車輪的速度將減低 90%。外側車輪的速度將 8 增加到 110%。但是，因?yàn)橄到y(tǒng)有差速器，所以一旦有一個車輪轉速保持不變（如在泥或雪地），那么所有的發動機功率將全部轉移到另外的一個車輪。工程師們努力地尋找方法使每個驅動輪都按照自己的速度運行。在如今標準的差速器被最終發明出來之前，許多想法被交叉嘗試。目前在理論上非常成功的、一直沿用到今天的想法是通過把車軸分離成對稱的兩部分。每一個半軸都連接到分離的驅動輪上，然后中間安放一個獨立的自由旋轉的小齒輪和其它兩個齒輪來分離來自發動機的動力。這個結構被稱為差速裝置。因?yàn)檫@種裝置能提供給每個車輪實際所需要的速度并且把來自發動機的動力分成相同的驅動力作用給每個車輪。許多卡車有時需要裝備雙級減速驅動橋來拖拽重物。雙級減速驅動橋使用兩套減速齒輪來降低速度使轉矩達到峰值。這種設計是非常受優待的例如自卸式卡車、混凝土攪拌車和其它重型貨車。雙減速車橋采用了重型的螺旋錐齒輪或準雙曲面齒輪和環行齒輪配合從而進行第一級減速。第二級減速是通過寬面的螺旋柱形直齒輪及其它齒輪組的配合完成的。主動小齒輪和環行齒輪在單級減速橋上運行，而差速器箱沒有被環形齒輪鎖死，相反，環形齒輪能將柱形直齒輪鍵入并驅動，柱形直齒輪就可以依次不斷地與差速器箱中的螺旋正齒輪相嚙合。許多重型載貨汽車都配備了兩個后驅動橋，這種平衡懸架軸的卡車需要一種特殊的齒輪配置方法來解決后驅動橋上的向前與向后的傳動。這些齒輪必須要考慮到車軸間的轉速差。兩個車軸軸轂的排列為軸轂和車輪間提供了有力的支持。在半浮動式軸與全浮動式軸中，半浮動式軸的設計較簡單、價格便宜的，而全浮動式軸多受歡迎于重型卡車中。對于半浮動式軸，來自差速器的動力施加與兩個半軸，并直接傳遞到輪子上。一個單軸承組（位于軸承外端）被用于支撐半軸。軸端外延到軸承組上的部分與輪閘和輪鼓的連接是花鍵或錐形連接。這種軸的缺點是每個半軸的外端都有支撐輪子上的車體。如果有一個半軸斷裂，車輪就會脫離。驅動軸的動作由差速器結構控制。差速器結構由以下幾個主要的部件：速架， 4 個齒輪，兩個帶墊圈的邊 9 齒輪。差速器結構位于兩個半軸之間，通過邊齒輪與之花鍵連接。差速器部件用許多軸承和止推墊圈固定。輸入軸頭通過一個套和萬向節與驅動軸連接。輸入軸另一端的齒輪與齒圈嚙合。齒圈被銷在差速箱的輪緣上。箱內，支架腿嚙合與箱子的凹槽。支架腿同時支撐著 4 個小齒輪。此外，差速箱還包裹著邊齒輪，而邊齒輪與小齒輪嚙合并與軸花鍵連接。當驅動軸的轉矩施加與輸入軸并帶動小齒輪，輸入軸和小齒輪就會在與車軸垂直的方向轉動。傳動齒輪和環形齒輪都通過45 斜齒相互嚙合，使環形齒輪與驅動軸的轉動方向形成 90 角。這意味著扭矩改變了方向后與車軸和車輪平行。驅動橋在傳遞轉矩的同時還能改變長度。因?yàn)楹筝S反映路面的變化，轉矩的反映和制動力的變化，適應向前或者向后的旋轉。同時還要適應驅動橋的長度變化。為了把發動機的轉矩傳遞到后軸，驅動橋必須耐用而且結實。發動機產生 1000 鎊尺的轉矩時乘以一個齒輪 12 個齒在驅動橋上就產生了12000 鎊尺的轉矩。后軸必須足夠結實來傳遞扭轉力矩給承載軸上不能產生變形和段裂。驅動橋是由高強度的空心鋼管制成的以最小的重量來提供最大的動 力軸的直徑和軸壁的薄厚是由扭矩的峰值、車輛的額定載重、運行的方式、路面狀況和制動力矩共同決定的。每一個驅動橋的末端都有十字軸用來連接軸和其它的縱向驅動組件的。這個十字軸被剛性的焊接在半軸的軟管上或者是滑動叉上。這個支撐管一頭連接著萬向節，另一頭接在支配管上用來輸入和輸出變速器和軸的動力。一個經淬火的滑聯合，花鍵軸焊接傳動軸管插入一個 滑動叉有內花鍵相配合?；瑒?dòng)花鍵之間的滑動聯合常設聯合必須支持傳動軸，并承受滑動下全負荷扭矩。傳動軸是空心的，并重量輕普遍應用，一個 足夠大的直徑以傳遞的巨大轉矩。優質鋼、鋁、石墨被用于制造的材料。并安裝一個橡膠的扭振減振阻尼器。普遍的軛狀花鍵管被焊接到兩端的空心軸。軸的運行必須準確，并它必須小心平衡，以避免受振動 。傳動軸往往是轉彎時發動機 的轉速。如果轉彎時，不平衡或有磨損的萬向節 ，它可以造成很大損害。由于后軸上下移動 ，它搖擺出一個弧形的，不同的傳動線。在變速器和后軸將有某種程度的改變。 10 當傳動軸轉差，車軸和車輪是驅動前進 。主動力之間的輪胎和道路是首先被轉移到后軸殼。從動 軸套，它是傳送給骨架或機構 ,其中有 3 種方式 : 1. 通過鋼板彈簧 ,螺栓 ,以及橋殼和骨架的束縛。 2. 通過控制或扭力桿兩種構架及軸殼的束縛。 3. 通過扭力桿 ,環繞在傳動軸的螺栓與軸殼的傳輸 ,采用了大的球形支座。河南科技大學畢業設計（論文）開題報告（學生填表）學院：車輛與動力工程學院 2013 年 4 月 10 日課題名稱重型自卸汽車設計（驅動橋設計）學生姓名程浩專業班級 車輛 094 課題類型工程設計 指導教師曹艷玲薛運起職稱副教授高工課題來源結合生產 1. 設計（或研究）的依據與意義驅動橋作為汽車四大總成之一，它的性能的好壞直接影響整車性能，而對于載重汽車顯得尤為重要。當采用大功率發動機輸出大的轉矩以滿足目前載重汽車的快速、重載的高效率、高效益的需要時，必須要搭配一個高效、可靠的驅動橋。所以采用傳動效率高的單級減速驅動橋已成為未來重載汽車的發展方向。中重型卡車驅動橋主減速器和差速器設計 汽車后橋是汽車的主要部件之一，其基本的功用是增大由傳動軸或直接由變速器傳來的轉矩，再將轉矩分配給左右驅動車輪，并使左右驅動車輪具有汽車行駛運動所要求的差速功能，同時驅動后架或承載車身之間的鉛垂力、縱向力、橫向力及其力矩。驅動橋還要承受作用于路面和車架或承載車身之間的鉛垂力、縱向力，橫向力及其力矩。其質量，性能的好壞直接影響整車的安全性，經濟性、舒適性、可靠性。目前國內重型車橋生產企業也主要集中在中信車橋廠、東風襄樊車橋公司、濟南橋箱廠、漢德車橋公司、重慶紅巖橋廠和安凱車橋廠幾家企業。這些企業幾乎占到國內卡車橋 90%以上的市場。設計驅動橋時應當滿足如下基本要求： 1）選擇適當?shù)闹鳒p速比，以保證汽車在給定的條件下具有最佳的動力性和燃油經濟性。 2）外廓尺寸小，保證汽車具有足夠的離地間隙，以滿足通過性的要求。 3）齒輪及其他傳動件工作平穩，噪聲小。 2. 國內外同類設計（或同類研究）的概況綜述 1國內外研究現狀、發展動態 重型車橋的發展趨勢 1）結構趨勢 隨著中國公路建設水平的不斷提高，公路運輸車輛正向大噸位、多軸化、大馬力方向發展，使得重型車橋總成也向傳動效率高的單級減速方向發展。單級驅動橋結構簡單，機械傳動效率高，易損件少，可靠性高。由于單級橋傳動鏈減少，摩擦阻力小，比雙級橋省油，噪聲也小。過去，單級橋因?yàn)闃虬叽绱螅x地間隙小，導致通過性較差，應用范圍相對較小，但是現在公路狀況已經得到了顯著改善，重型汽車使用條件對通過性的要求降低。這種情況下，單級橋的劣勢得以忽略，而其優勢不斷突出，所以在公路運輸中的應用范圍肯定越來越廣。目前我國卡車中，雙級減速橋的應用比例還在 60%左右。如我國重卡大量使用的斯太爾驅 動橋?qū)儆诘湫偷碾p級減速橋，其二級減速的結構，主減速器總成相對較小，橋包尺寸減小，因此離地間隙加大，通過性好，承載能力也較大 ,是廣泛用于公路運輸，以及石油、工礦、林業、野外作業和部隊等多種領域的車輛。但雙級減速橋的缺點也比較明顯：傳動效率相對較低，油耗高；長途運輸容易導致汽車輪轂發熱，散熱效果差，為了防止過熱發生爆胎，不得不增加噴淋裝置；結構相對復雜，產品價格高。因此，在歐美重型汽車中采用該結構的車橋產品呈下降趨勢，日本采用該結構的產品更少。我國雙級橋使用比例下降也是必然的，未來雙級減速橋?qū)⒅饕诠こ逃密囶I(lǐng)域發揮作用。有專家預測，今后幾年內，重型車橋?qū)?huì)形成以下產品格局：公路運輸以 10t 及以上單級減速驅動橋、承載軸為主；工程、港口等用車以 10t 級以上雙級減速驅動橋?yàn)橹鳌?2）技術趨勢 業內專家認為，總體而言，現在重型汽車有向節能、環保、舒適等方面發展的趨勢，要求重型車橋要輕量化、大扭矩、低噪聲、寬速比、壽命長和低生產成本。從國際趨勢看，車橋向輕量化發展是必然，因?yàn)橄蜉p量化發展，材料節省，可以降低成本。在噪聲方面，國內重型車橋跟國外的差距較大，今后需要在這方面有所改進。造成車橋噪聲的主要因素在于齒輪精度不夠，所以，車橋齒輪要向高強度、高精度方向發展。齒輪的高強 度化制造技術關鍵在于：高強度齒輪鋼的開發和齒輪強化技術的應用。齒輪的高精度制造技術包括合理選材、高精度淬火技術和從動齒輪壓力淬火技術。汽車行業的飛速發展，帶動了整個國內汽車零部件企業的向前推進。 2. 就目前車橋行業的發 展趨勢而言，呈現出以下主要特點： 1）由于整車的市場集中度增加，目前國內車橋行業趨向于技術上強強聯手，共謀發展； 2）由于近幾年國家對汽車零部件行業出臺相應的政策，以扶持其走向正軌，所以整體來看車橋行業布局已大體完成； 3）外資不斷投入，國內車橋企業亟待技術上的獨立； 4）大噸位、多軸化、大馬力、節能、環保、舒適等方面發展的趨勢，要求重型車橋要輕量化、大扭矩、低噪聲、寬速比、壽命長和低生產成本。 5）零部件企業與整機企業同步設計、開發，系統集成、模塊化供貨。 3. 課題設計（或研究）的內容完成重型自卸汽車的驅動橋總成設計，完成裝配圖及若干關鍵零部件圖，總工作量不少于張零號圖紙，編寫設計說明書，內容不少于 12000 字，說明書要求計算機打印。至少要完成 1 張 1 號 圖面的機繪圖，保證有 30 學時的計算機上機工作量。閱讀不少于 15 篇的最新文獻期刊，編寫不少于 400 字符的中文摘要，并翻譯成外文；要有 1 萬字符的外文翻譯資料。 4. 設計（或研究）方法搜集、分析資料，確定并論證方案；照同類車橋，初選設計基本參數；完成其設計計算；核設計零件 5. 實施計劃 2 周調研、搜集、分析資料，明確具體任務，制定方案，撰寫開題報告。 2 周完成驅動橋計算、布置草圖。 4 周完成驅動橋總圖及零部件圖設計。 2 周編寫設計說明書和翻譯。星期五最后交卷。 1 周審核、互審評閱。 1 周答辯、評定成績。指導教師意見指導教師簽字：年月日教研室意見教研室主任簽字：年月日 I 重型自卸汽車設計（驅動橋總成設計）摘要驅動橋作為汽車四大總成之一，它的性能的好壞直接影響整車性能，對于重型自卸汽車也很重要。驅動橋位于傳動系的末端，它的基本功用是將傳動軸或變速器傳來的轉矩增大并適當減低轉速后分配給左、右驅動輪，另外還承受作用于路面和車架或車身之間的垂直力，縱向力和橫向力。通過提高驅動橋的設計質量和設計水平，以保證汽車良好的動力性、安全性和通過性。此次重型自卸汽車驅動橋設計主要包括：主減速器、差速器、輪邊減速器、車輪傳動裝置和驅動橋殼進行設計。主減速器采用中央減速器附輪邊減速器的形式，且中后橋采用雙級貫通式布置形式，國內外多橋驅動的重型自卸汽車大多數采用這種布置形式；本設計主減速器采用了日益廣泛應用的雙曲面齒輪；差速器設計采用普通對稱圓錐行星差速器；車輪傳動裝置采用全浮式半軸；驅動橋殼采用整體型式；并對驅動橋的相關零件進行了校核。本文驅動橋設計中，利用了圖軟件表達整體裝配關系和部分零件圖。關鍵詞：驅動橋、主減速器、差速器、半軸、雙曲面齒輪 F F is of Its on at of of is to or it to is to or In to a of of of of a is a of a of of is to to by ey I 目錄第一章緒論 . 1 動橋簡介 . 1 動橋設計的要求 . 1 第二章驅動橋的結構方案分析 . 3 第三章驅動橋主減速器設計 . 6 減速器簡介 . 6 減速器的結構形式 . 6 減速器的齒輪類型 . 6 減速器主動齒輪的支承型式 . 7 減速器的減速型式 . 8 減速器的基本參數選擇與設計計算 . 8 減速比的確定 . 8 減速器齒輪計算載荷的確定 . 9 減速器齒輪基本參數選擇 . 10 減速器雙曲面錐齒輪設計計算 . 12 減速器雙曲面齒輪的強度計算 . 21 減速器齒輪的材料及熱處理 . 25 減速器第一級圓柱齒輪副設計 . 26 本參數設計計算 . 26 柱齒輪幾何參數計算 . 27 邊減速器設計及計算 . 28 邊減速器方案的確定 . 28 邊減速器各齒輪基本參數的確定 . 28 齒輪幾何尺寸計算 . 29 第四章差速器設計 . 31 速器簡介 . 31 速器的結構形式的選擇 . 31 稱式圓錐行星齒輪差速器的差速原理 . 32 稱式圓錐行星齒輪差速器的結構 . 33 速器齒輪主要參數的選擇 . 33 速器齒輪的幾何尺寸計算與強度校核 . 36 第五章驅動車輪的傳動裝置 . 39 輪傳動裝置簡介 . 39 軸的型式和選擇 . 39 軸的設計計算與校核 . 39 軸的結構設計及材料與熱處理 . 41 第六章驅動橋殼設計 . 42 動橋殼簡介 . 42 動橋殼的結構型式及選擇 . 42 動橋殼強度分析計算 . 43 牽引力或制動力最大時 . 43 過不平路面垂直力最大時 . 44 第七章結論 . 46 參考文獻 . 47 致謝 . 48 附錄 A . 錯誤 !未定義書簽。 1 第一章緒論動橋簡介在科學技術快速發展的今天，隨著汽車工業的不斷進步，汽車的各項性能指標也在不斷提高，作為傳動系末端的驅動橋的設計，更要有進一步的改進，以適應市場的需要，促進汽車行業的發展。驅動橋處于動力系的末端。其功用是將傳動軸或變速器傳來的轉矩增大并適當減低轉速后分配給左、右驅動輪，承載著汽車的滿載荷重及地面經車輪、車架及承載式車身經懸架給予的鉛垂力、縱向力、橫向力及其力矩，以及沖擊載荷；驅動橋還傳遞著傳動系中的最大轉矩，橋殼還承受著反作用力矩。汽車驅動橋結構形式除對汽車的可靠性與耐久性有重要影響外，也對汽車的行駛性能如動力性、經濟性、平順性、通過性、機動性和操動穩定性等有直接影響。必須有合理的驅動橋設計，才能滿足汽車有良好的汽車動力性、通過性和安全可靠性。動橋設計的要求驅動橋一般包括主減速器、差速器、驅動車輪的傳動裝置及橋殼等部件。驅動橋的機構型式雖然各不相同，但在使用中對它們的基本要求卻是一致的，驅動橋的基本要求可以歸納為： 1、驅動橋主減速器所選擇的主減速比應能滿足汽車在給定使用條件下具有最佳的動力性和燃料經濟性。 2、驅動橋輪廓尺寸應與汽車的總體布置和要求的驅動橋離地間隙相適應。 3、驅動橋在各種載荷和轉速工況下有較高的傳動效率。 4、驅動橋具有足夠的強度和剛度，以承受和傳遞作用于路面和車架或車身間的各種力和力矩。在此條件下，盡可能降低質量，尤其是簧下質量，減少不平路面的沖擊載荷，提高汽車的平順性。 2 5、驅動橋的齒輪及其他傳動部件工作平穩，噪聲小。 6、驅動橋與懸架導向機構運動協調。 7、驅動橋總成及其他零部件的設 計應能盡量滿足零件的標準化、部件的通用化和產品的系列化及汽車變型的要求。 8、驅動橋結構簡單，加工工藝性好，制造容易，維修、調整方便。 9、隨著汽車向采用大功率發動機和輕量化方向的發展以及路面條件的改善，近年來主減速比有減小的趨勢，以滿足高速行駛的要求 3 第二章驅動橋的結構方案分析驅動橋的結構型式按工作特性分，可以歸并為兩大類，即非斷開式驅動橋和斷開式驅動橋。當驅動車輪采用非獨立懸架時，應該選用非斷開式驅動橋；當驅動車輪采用獨立懸架時，則應該選用斷開式驅動橋。因此，前者又稱為非獨立懸架驅動橋，后者稱為獨立懸架驅動橋。獨立懸架驅動橋結構較復雜，但可以大大提高汽車在不平路面上的行駛平順性。斷開式驅動橋普通非斷開式驅動橋，由于結構簡單、造價低廉、工作可靠，廣泛用在各種載貨汽車、客車和公共汽車上，在多數的越野汽車和部分轎車上也采用這種結構。他們的具體結構、特別是橋殼結構雖然各不相同，但是有一個共同特點，即橋殼是一根支承在左右驅動車輪上的剛性空心梁，齒輪及半軸等傳動部件安裝在其中。這時整個驅動橋、驅動車輪及部分傳動軸均屬于簧下質量，汽車簧下質量較大，這是它的一個缺點。驅動橋的輪廓尺寸主要取決于主減速器的型式。在汽車輪胎尺寸和驅動橋下的最小離地間隙已經確定的情況下，也就限定了主減速器從動齒輪直徑的尺寸。在給定速比的條件下，如果單級主減速器不能滿足離地間隙要求，可用雙級結構。在雙級主減速器中，通常把兩級減速器齒輪放在一個主減速器殼體內，也可以將第二級減速齒輪作為輪邊減速器。對于輪邊減速器：越野汽車為了提高離地間隙，可以將一對圓柱齒輪構成的輪邊減速器的主動齒輪置于其從動齒輪的垂直上方；公共汽車為了降低汽車的質心高度和車廂地板高度，以提高穩定性和乘客上下車的方便，可將輪邊減速器的主動齒輪置于其從動齒輪的垂直下方；有些雙層公共汽車為了進一步降低車廂地板高度，在采用圓柱齒輪輪邊減速器的同時，將主減速器及差速器總成也移到一個驅動車輪的旁邊。在少數具有高速發動機的大型公共汽車、多橋驅動汽車和超重型載貨汽車上，有時采用蝸輪式主減速器，它不僅具有在質量小、尺寸緊湊的情況下 4 可以得到大的傳動比以及工作平滑無聲的優點，而且對汽車的總體布置很方便。開式驅動橋斷開式驅動橋區別于非斷開式驅動橋的明顯特點在于前者沒有一個連接左右驅動車輪的剛性整體外殼或梁。斷開式驅動橋的橋殼是分段的，并且彼此之間可以做相對運動，所以這種橋稱為斷開式的。另外，它又總是與獨立懸掛相匹配，故又稱為獨立懸掛驅動橋。這種橋的中段，主減速器及差速器等是懸置在車架橫梁或車廂底板上，或與脊梁式車架相聯。主減速器、差速器與傳動軸及一部分驅動車輪傳動裝置的質量均為簧上質量。兩側的驅動車輪由于采用獨立懸掛則可以彼此獨立地相對于車架或車廂作上下擺動，相應地就要求驅動車輪的傳動裝置及其外殼或套管作相應擺動。汽車懸掛總成的類型及其彈性元件與減振裝置的工作特性是決定汽車行駛平順性的主要因素，而汽車簧下部分質量的大小，對其平順性也有顯著的影響。斷開式驅動橋的簧下質量較小，又與獨立懸掛相配合，致使驅動車輪與地面的接觸情況及對各種地形的適應性比較好，由此可大大地減小汽車在不平路面上行駛時的振動和車廂傾斜，提高汽車的行駛平順性和平均行駛速度，減小車輪和車橋上的動載荷及零件的損壞，提高其可靠性及使用壽命。但是，由于斷開式驅動橋及與其相配的獨立懸掛的結構復雜，故這種結構主要見于對行駛平順性要求較高的一部分轎車及一些越野汽車上，且后者多屬于輕型以下的越野汽車或多橋驅動的重型越野汽車。橋驅動的布置為了提高裝載量和通過性，有些重型汽車及全部中型以上的越野汽車都是采用多橋驅動，常采用的有 4 4、 6 6、 8 8 等驅動型式。在多橋驅動的情況下，動力經分動器傳給各驅動橋的方式有兩種。相應這兩種動力傳遞方式，多橋驅動汽車各驅動橋的布置型式分為非貫通式與貫通式。前者為了把動力經分動器傳給各驅動橋，需分別由分動器經各驅動橋自己專用的傳動軸傳遞動力，這樣不僅使傳動軸的數量增多，且造成各驅動橋的零件特別是 5 橋殼、半軸等主要零件不能通用。而對 8 8 汽車來說，這種非貫通式驅動橋就更不適宜，也難于布置了。為了解決上述問題，現代多橋驅動汽車都是采用貫通式驅動橋的布置型式。在貫通式驅動橋的布置中，各橋的傳動軸布置在同一縱向鉛垂平面內，并且各驅動橋不是分別用自己的傳動軸與分動器直接聯接，而是位于分動器前面的或后面的各相鄰兩橋的傳動軸，是串聯布置的。汽車前后兩端的驅動橋的動力，是經分動器并貫通中間橋而傳遞的。其優點是，不僅減少了傳動軸的數量，而且提高了各驅動橋零件的相互通用性，并且簡化了結構、減小了體積和質量。這對于汽車的設計 (如汽車的變型 )、制造和維修，都帶來方便。本次設計的是 6 4 重型礦用自卸汽車的驅動橋，貫通式驅動橋較為適宜。 6 第三章驅動橋主減速器設計 減速器簡介主減速器的功用是將傳動軸輸入的轉矩增大并相應降低轉速，以及當發動機縱置時具有改變轉矩旋轉方向的作用。減速器的結構形式主減速器的結構型式，主要是根據其齒輪類型、減速形式以及主動齒輪、從動齒輪的支承形式和主減速器的減速形式的不同而異。減速器的齒輪類型主減速器齒輪主要有弧齒錐齒輪、雙曲面齒輪、圓柱齒輪和蝸輪蝸桿等型式。圖 3減速器雙曲面錐齒輪傳動形式 a）弧齒錐齒輪傳動 b）雙曲面齒輪傳動 c）圓柱齒輪傳動 d）蝸輪蝸桿傳動 本次設計采用雙曲面錐齒輪 (如圖 3主、從動齒輪的軸線相互垂直但不相交。 7 雙曲面齒輪有如下優點：（ 1）由于存在偏移距，雙曲面齒輪副使其主動齒輪的 1 大于從動齒輪的 2 ，這樣同時嚙合的齒數較多，重合度較大，不僅提高了傳動平穩性，而且使齒輪的彎曲強度提高約 30%。（ 2）雙曲面齒輪傳動的主動齒輪直徑及螺旋角都較大，所以相嚙合齒輪的當量曲率半徑較相應的螺旋錐齒輪的大，其結果使齒面的接觸強度提高。（ 3）雙曲面主動齒輪的 1 變大，則不產生根切的最小齒數可減少，故可選用較少的齒數，有利于增加傳動比。（ 4）雙曲面主動齒輪軸布置從動齒輪中心上方，便于實現多軸驅動橋的貫通，增大傳動軸的離地高度。布置在從動齒輪中心下方可降低萬向傳動軸的高度，有利于降低轎車車身高度，有利于降低轎車車身高度，并可減少車身地板中部凸起通道的高度。減速器主動齒輪的支承型式現代汽車主減速器主動錐齒輪的支撐形式有：懸臂式（如圖 3跨置式支承（如圖 3 懸臂式支撐的結構特點是，在錐齒輪大端一側有較長的軸，并在其上安裝一對圓錐滾子軸承。懸臂式支承的結構特點是在錐齒輪大端一側有較長的軸，并在其上安裝一對圓錐滾子軸承。兩軸承的圓錐滾子的大端應朝外，這樣可以減小懸臂長度 a 和增加兩支承間的距離 b ，以改善支撐剛度。為了盡可能的地增加支承剛度，支承距離 b 應大于的懸臂長度 a 。為了方便拆裝，應使靠近齒輪的軸承軸徑比另一軸承的支承軸徑大些。 3臂式圖 3置式 8 跨置式雖然能使支撐剛度提高，但制造加工困難，且本次設計布置不下，故采用懸臂式支承。減速器的減速型式主減速器的減速型式分為單級減速、雙級減速、雙速、單級貫通、雙級貫通、主減速及輪邊減速等。影響減速型式選擇的因素有汽車的類型、使用條件、驅動橋處的離地間隙、驅動橋數 和布置形式以及主傳動比0要取決于影響動力性，經濟性等整車性能的主減速比0 對于礦用車，需保證足夠的離地間隙，所以采用中央減速器附輪邊減速器。這種結構在保證具有大傳動比的條件下驅動橋中部尺寸較小，離地間隙較大。且因驅動形式為 6 4，為雙橋驅動，所以有采用貫通式布置形式。因?yàn)轵?qū)動橋總傳動比不是很大，有采用輪邊減速器，于貫通而不用減速。但這種結構復雜，簧下質量增加，成本提高。減速器的基本參數選擇與設計計算減速比的確定主減速比對主減速器的結構型式、輪廓尺寸、質量大小以及當變速器處于最高檔位時汽車的動力性和燃料經濟性都有直接影響。 i 一起由整車動力計算來確定?？衫迷诓煌?過優化設計，對發動機與傳動系參數作最佳匹配的方法來選擇使汽車獲得最佳的動力性和燃料經濟性。對于具有很大功率儲備的轎車、長途公共汽車尤其是競賽車來說，在給定發動機最大功率所選擇的這時 iV a 3 = 9 式中： r 車輪的滾動半徑，變速器最高擋傳動比，；再把對應的 400r/n , 2km/h , ,代入（ 3計算出減速器齒輪計算載荷的確定一、按發動機最大轉矩和最低擋傳動比確定從動錐齒輪的計算轉矩 ce 01m a x （ 3 式中：由于猛接合離合器而產生的動載荷系數，發動機的輸出的最大轉矩，輕型客車在此取 1500 ； k 為液力變矩器變矩系數， k= 1i 是變速器最低檔傳動比， 1i = 分動器傳動比，在此取 1； 0i 主減速器傳動比，此前已算出 0i =12 變速器傳動效率，在此取 n 該汽車的驅動橋數目在此取 2；代入以上各參數可求 2 9 0 01 =36889 二、按驅動輪打滑轉矩確定從動錐齒輪的計算轉矩 /22 （ 3 式中： 2G 汽車滿載時一個驅動橋給水平地面的最大負荷，為 250000N; 2m 汽車最大加速時的后軸轉移負荷系數，乘用車 2m =4 ，在此取 2m = 輪胎對地面的附著系數，此處取 r 車輪的滾動半徑，在此選用輪胎型號為滾動半徑為 m，分別為所計算的主減速器從動錐齒輪到驅動車輪之間的傳動效率和傳動比，m取邊減速器代入數據算得 50000 44513 。三、按汽車日常行駛平均轉矩確定從動錐齒輪的計算轉矩 10 ）（）（ i(3式中：汽車滿載時的總質量，在此取 640000N；所牽引的掛車滿載時的總質量，但僅用于牽引車的計算； r 車輪的滾動半徑，在此選用輪胎型號為滾動半徑為道路的滾動阻力系數，在此取汽車正常行駛時的平均爬坡能力系數，在此取 f 汽車的性能系數，在此取 0 m ， n 見式（ 3（ 3的說明代入數據計算得到 10359 。減速器齒輪基本參數選擇主減速器錐齒輪的主要參數有主、從動齒輪的齒數 1z 和 2z ，從動錐齒輪大端分度圓直徑 2D 、端面模數從動錐齒輪齒面寬 1b 和 2b 、中點螺旋角、法向壓力角等。一、齒數的選擇 1、為了磨合均勻， 1z 、 2z 之間應避免有公約數。 2、為了得到理想的齒面重合度和高的齒輪彎曲強度，主、從齒輪齒數和不應少于 40。 3、為了嚙合平穩、噪聲小和具有高的疲勞強度，對于乘用車， 1z 一般不少于 9；對于商用車， 1z 一般不少于 6。 4、當主傳動比0量使 1z 取得少些，以便得到滿意的離地間隙。 5、對于不同的主傳動比， 1z 和 2z 應有適宜的搭配。根據上述原則選取 1z =8， 2z =37， 1z + 2z =45 40 符合要求。則0i=12 837 =、節圓直徑的選擇可根據從動錐齒輪的計算轉矩（式 3 3較小的一個為計算依據）按經驗計算公式選出： 11 322 （ 3 =（ 1316） 3 36889 = 取式中： 2d 從動錐齒輪的節圓直徑； 2 直徑系數，一般為 213 16，取 215；計算轉矩，；已由（ 3式（ 3得，并取其中較小者jT= =36889 。三、齒輪端面模數的選擇 2d 按式 2d / 2z =7=13.3 （ 3 校核式為： mK=3 得出中：計算轉矩，，見式（ 3的說明；模數系數，足模數系數 =符合要求。由于加工所用的刀盤可以加工切削范圍內的任意模數的齒輪，因此所選的模數不一定是標準模數。四、齒面寬的選擇錐齒輪齒面過寬并不能增大齒輪的強度和壽命，反而會導致因錐齒輪輪齒小端齒溝變窄引起的切削刀頭頂面過窄及刀尖圓角過小，這樣不但會減小了齒根圓角半徑，加大了集中應力，還降低了刀具的使用壽命。此外，安裝時有位置偏差或由于制造、熱處理變形等原因使齒輪工作時載荷集中于輪齒小端，會引起輪齒小端過早損壞和疲勞損傷。另外，齒面過寬也會引起裝配空間減小。但齒面過窄，輪齒表面的耐磨性和輪齒的強度會降低。汽車主減速器雙曲面齒輪的從動齒面寬 2b （）推薦為： 2b =d =492= 取 76 （ 3 式中： 2d 從動齒輪節圓直徑。一般習慣使錐齒輪的小齒輪齒面寬比大齒輪稍大，使其在大齒輪齒面兩端都超出一些，通常小齒輪的齒面加大 10%較為合適，在此取 1b =86五、雙曲面齒輪的偏移距 E E 值過大將使齒面縱向滑動過大，從而引起齒面早期磨損和擦傷； E 值過小，則不能發揮雙曲面齒輪的特點。 12 一般， E=（據這一原則取 E=55 。六、中點螺旋角螺旋角沿齒寬是變化的，輪齒大端的螺旋角最大，輪齒小端螺旋角最小，弧齒錐齒輪副的中點螺旋角是相等的，選時應考慮它對齒面重合度，輪齒強度和軸向力大小的影響，越大，則也越大，同時嚙合的齒越多，傳動越平穩，噪聲越低，而且輪齒的強度越高，應不小于效果最好，但過大，會導致軸向力增大。汽車主減速器弧齒錐齒輪的螺旋角或雙曲面齒輪的平均螺旋角為 35 40。 =25 +5 12 Z/Z +90 E/ 七、螺旋方向主、從動錐齒輪的螺旋方向是相反的。螺旋方向與錐齒輪的旋轉方向影響其所受的軸向力的方向，當變速器掛前進擋時，應使主動錐齒輪的軸向力離開錐頂方向，這樣可使主、從動齒輪有分離的趨勢，防止輪齒因卡死而損壞。所以主動錐齒輪選擇為右旋，從錐頂看為順時針運動，這樣從動錐齒輪為左旋，從錐頂看為逆時針，驅動汽車前進。八、法向壓力角法向壓力角大一些可以增加輪齒強度，減少齒輪不發生根切的最少齒數，也可以使齒輪運轉平穩，噪音低。對于乘用車雙曲面齒輪，由于其從動齒輪輪齒兩側的法向壓力角相等，而主動齒輪輪齒兩側的法向壓力角不相等，故平均壓力角一般選用 21。九、銑刀盤名義半徑選擇刀盤的名義半徑是指通過被切齒輪齒間中點的假象同心圓的直徑，為了減少刀盤規格，刀盤名義半徑已標準化，并規定每一種名義半徑的刀盤可加工一定尺寸范圍的雙曲面齒輪。按從動齒輪節圓直徑 2d 在的表 3選取刀盤名義半徑。減速器雙曲面錐齒輪設計計算主減速器的雙曲面齒輪的幾何尺寸計算步驟按表 3計算。 13 表 3曲面齒輪的幾何尺寸計算用表序號 計 算公式注釋（ 1） 1z 8 小齒輪齒數 （ 2） 2z 37 大齒輪齒數 （ 3） )2( )1(（ 4） 1b =76 大齒輪齒面寬（ 5） E=55 偏心距（ 6） 2d =齒輪分度圓直徑（ 7）盤名義半徑（ 8） 1 小齒輪螺旋角的預選值（ 9） 1 （ 10） )3(t 2 i （ 11）（ 12） 11)(4()6(齒輪在齒面寬中點處的分度圓半徑（ 13） )12( )11)(5(i（ 14） i（ 15） )13)(9()14( （ 16） )12)(3( （ 17） )16)(15(1齒輪在齒面寬中點處的分度圓半徑（ 18） (輪收縮系數 （ 19） )17()10( )12(（ 20） )19( )5( 14 （ 21） 2)20(（ 22） )21( )20(（ 23）（ 24） )12( )22)(17()5(s （ 25） 2（ 26） )25( )22( 27） 1 （ 28） )27( )24( 29） 2 （ 30） )28( )29()15(ta n 1 31） )30()9)(28( （ 32） )31)(3( （ 33） )32)(22()24(s （ 34） 1（ 35） )34( )22( 36） 1 小齒輪節錐角（ 37） 1 （ 38） )37( )33( 39） 1 （ 40） 1 （ 41） )38( )40()31()15(t a n 1 42） 1 小齒輪中點螺旋角 15 （ 43） 1 （ 44） )39()42(2 大齒輪中點螺旋角（ 45） 2 （ 46） 2 （ 47） )33( )22( 48） 2 大齒輪節錐角（ 49） 2（ 50） 2 （ 51） )37( )32)(12()17( 52） )50( )12( 53） )52()51( （ 54） )49( )45)(12( 55） )35( )51)(43( 56） )53( )54)(46()55)(41(t a n 01 57） 01 （ 58） 01 （ 59） )51( )56)(41( 60） )52( )56)(46( 61） )55)(54( （ 62） )61( )55()54( 63） )62()60()59( 16 （ 64） )63( )46()41( 65） )58( )64( 66） )65( )7( 67）左 )50)(3( )3( 68）左 )35)(17()34( )5( 右 )37)(35( 69）左)67)(40()37( （ 70） )51)(49(（ 71） )70()47)(12(z 齒輪節錐頂點到小齒輪軸線的距離。正號（ +）表示該節錐頂點超過了小齒輪軸線，負號（ -）表示該節錐頂點在小齒輪軸線與大齒輪輪體之間。（ 72） )49( )12(節平面內大齒輪齒面寬中點錐距（ 73） )49( )6(齒輪節錐距（ 74） )72()73( 38 （ 75） )2( )45)(12(kh 齒輪在齒面寬中點處的齒工作高。齒深系數， k= 76）（ 12） *（ 46） /（ 7） = 17 （ 77）（ 49） /（ 45） -（ 76） =（ 78） 45*80 = 輪齒兩側壓力角總和（ 79） 8)=（ 80）（ 78） / （ 81） 2i 82） 2i 83） )82( )77( 84） )2( )83(10560D 重收縮齒齒根角的總和（ 85）齒輪齒頂高系數 （ 86） )85(（ 87） )85)(75(齒輪在齒面寬中點處齒頂高（ 88） 6)(75(2齒輪在齒面寬中點處齒根高（ 89） )85)(84(2 大齒輪齒頂角（ 90） 2（ 91） )89()84(2 大齒輪齒根角（ 92） 2（ 93） )90)(74()87(2h 齒輪的齒頂高（ 94） )92)(74()88(2h 齒輪的齒根高（ 95） 5(1 向間隙為大齒輪在齒面寬中點處的工作齒高的 15%再加上 96） )94()93(h 齒輪的齒全高 18 （ 97） )95()96(齒輪的齒工作高（ 98） )89()48(02 大齒輪的面錐角（ 99） 02 （ 100） 02 （ 101） )91()84(2R 大齒輪的根錐角（ 102） 2 （ 103） 2 （ 104） 2 （ 105） )6(50)(93(02d 齒輪外圓直徑（ 106） )50)(74()70( （ 107） )49)(93()1 0 6(02x 齒輪外緣到小齒輪軸線的距離（ 108） )99( )87()90)(72( 109） )10
