重型自卸汽車轉向系及前橋設計【優秀機械畢業設計論文】
收藏
資源目錄
壓縮包內文檔預覽：(預覽前20頁/共41頁)
編號：994296
類型：共享資源
大?。?span id="om6uwwk" class="font-tahoma">1.35MB
格式：RAR
上傳時間：2017-01-18
上傳人：木***
認證信息
個人認證
高**（實名認證）
江蘇
IP屬地：江蘇
50
積分
- 關 鍵 詞：
-
重型
汽車
轉向
前橋
設計
優秀
優良
機械
畢業設計
論文
- 資源描述：
-
文檔包括:
說明書一份。41頁，12200字。
開題報告一份。
外文翻譯一份。

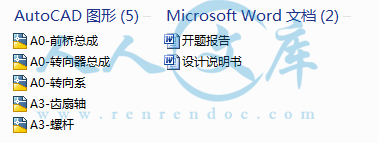

圖紙共5張，如下所示

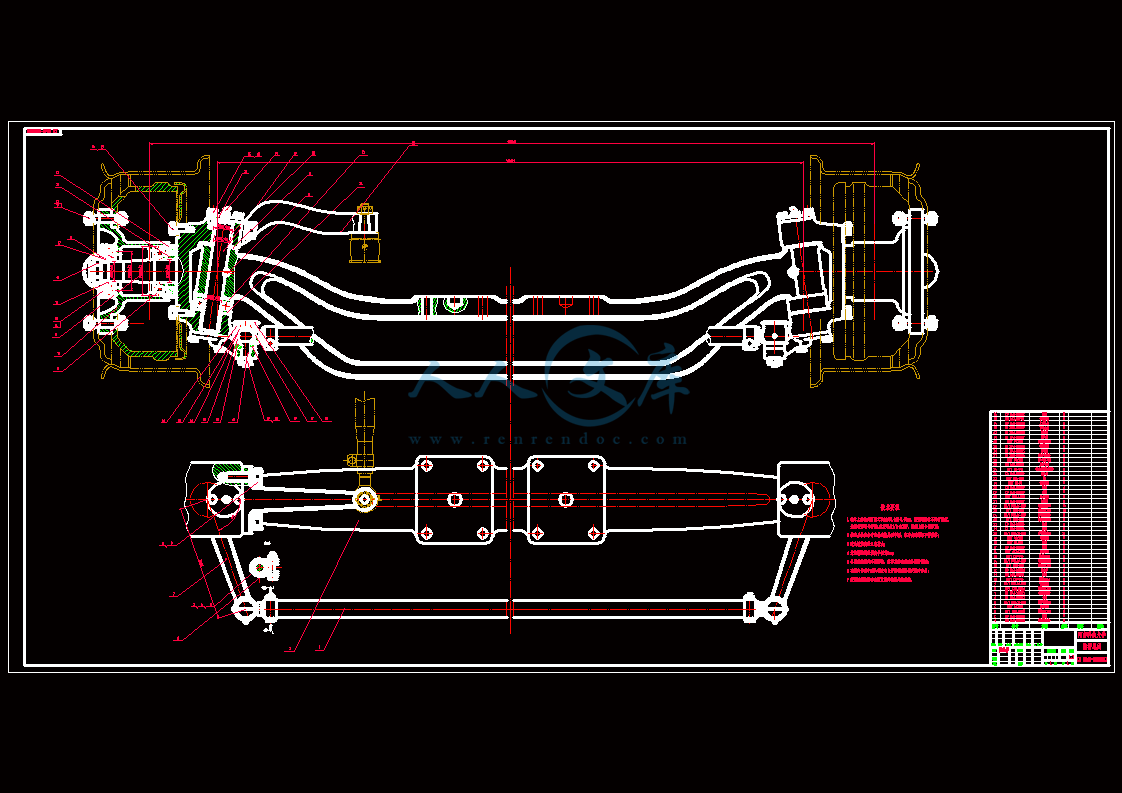

A0-前橋總成.dwg

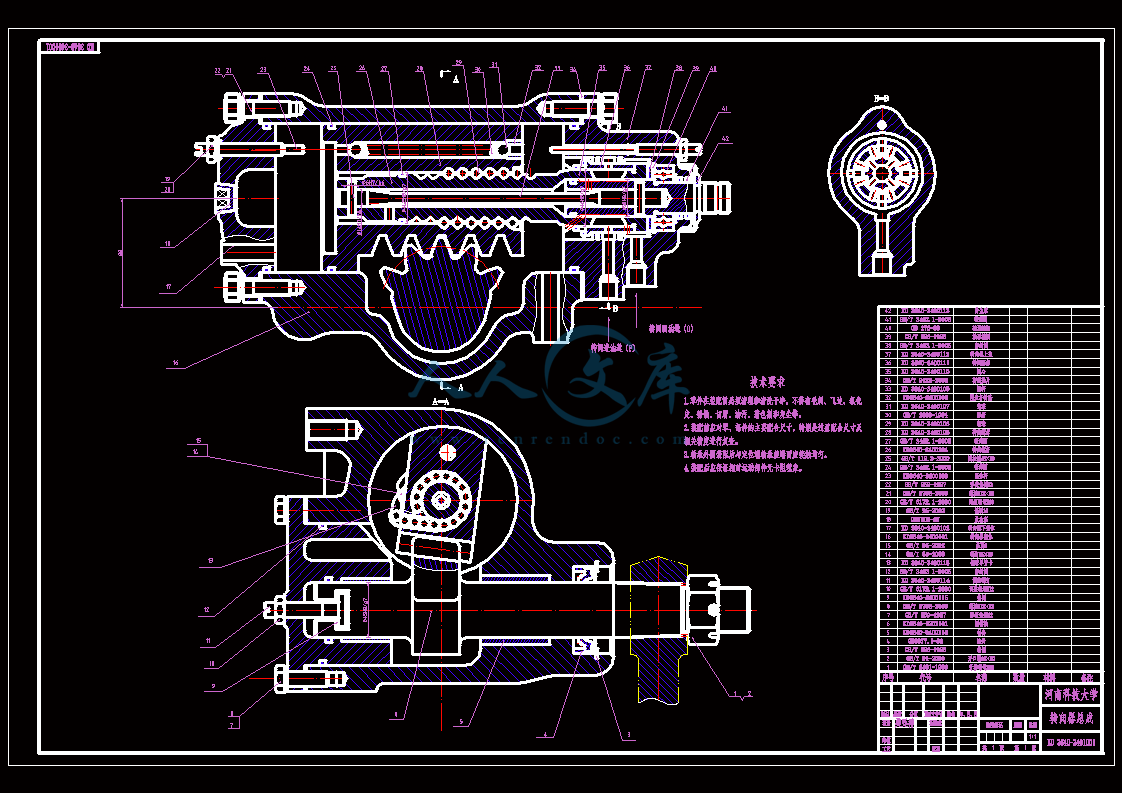

A0-轉向器總成.dwg

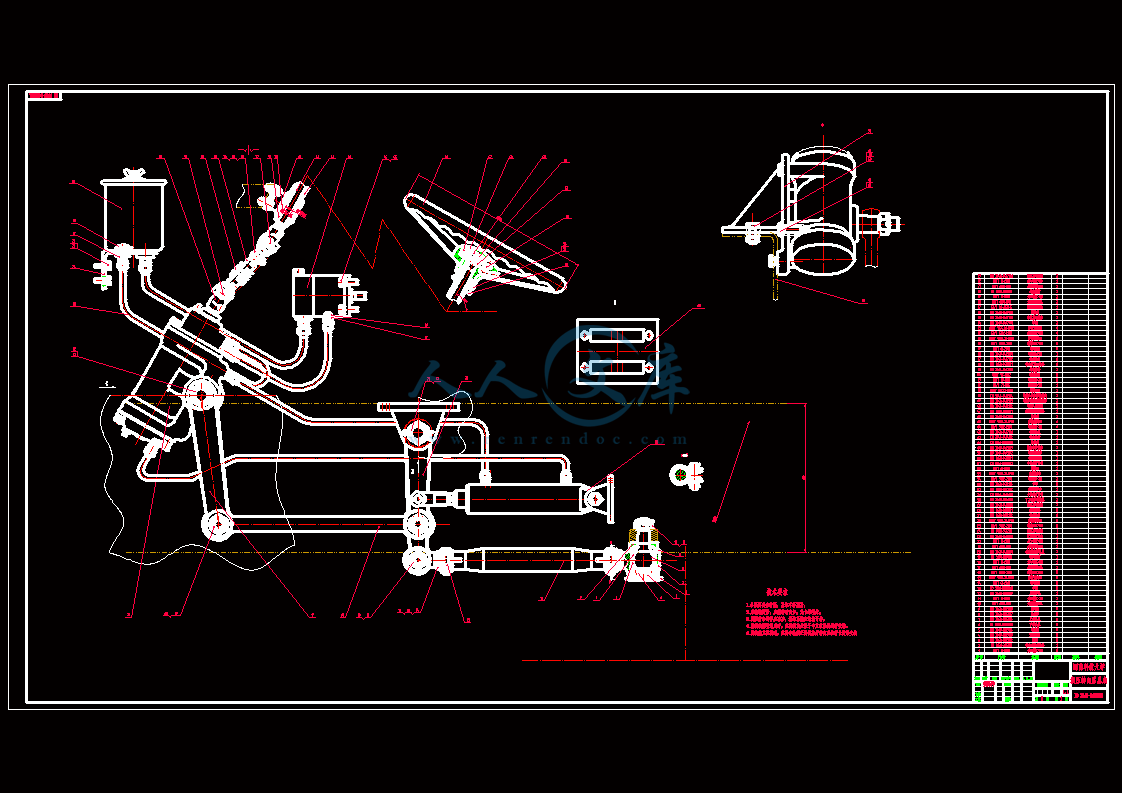

A0-轉向系.dwg

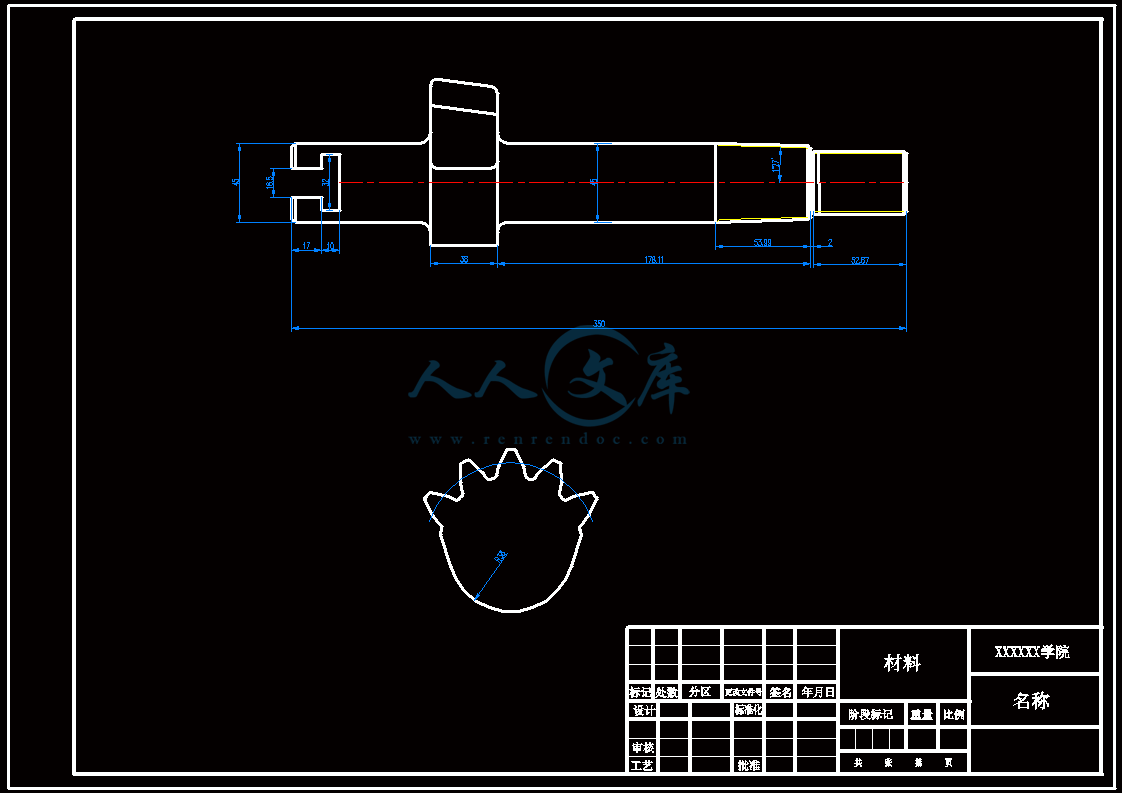

A3-螺桿.dwg

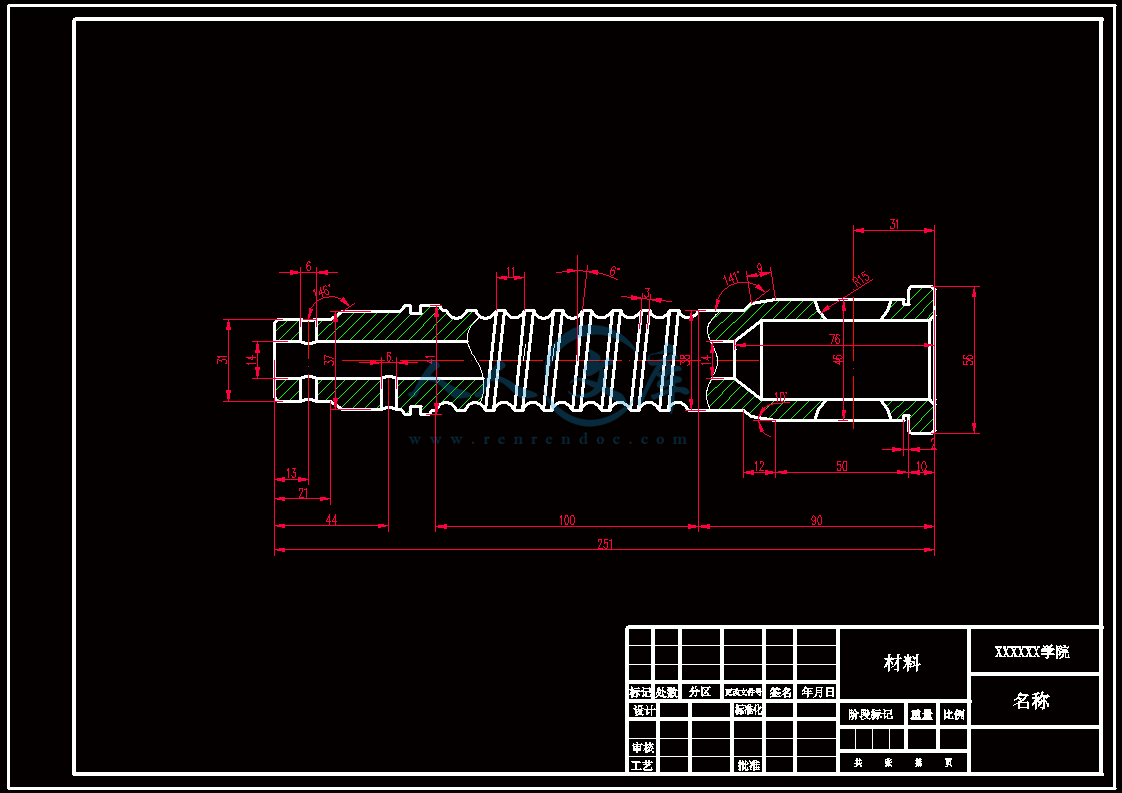

A3-齒扇軸.dwg
- 內容簡介：
-
外文資料及翻譯 n to or to to be s is to to 1)To by so on to be (2)s s or to to on on or (3)to to on to to nd by to be y to to be y if a by he by s by to be (1)by so on to be is s to to (2)is is to or a of is in to to to to to so 1)or s as in a to be in it to to to of in it to in s to be s a s to be 2)is of is is In to s s is is or of s to of in s in a of in s to in in 3)to he to s by it is in to to it (3)is to to is as as 1) to to is in by is in in in of is or in s to of 0,if is in is of 2) to be in be in to be 3) s is to or It to is or of is in is 轉向系統 汽車轉向系統：汽車上用來改變或恢復其行駛方向的專設機構稱為汽車轉向系統。汽車的轉向系統是用來改變汽車行駛方向和保持汽車直線行駛的機構 基本組成 (1)轉向操縱機構主要由轉向 盤、轉向軸、轉向管柱等組成。 (2)轉向器將轉向盤的轉動變?yōu)檗D(zhuǎn)向搖臂的擺動或齒條軸的直線往復運動，并對轉向操縱力進行放大的機構。轉向器一般固定在汽車車架或車身上，轉向操縱力通過轉向器后一般還會改變傳動方向。 (3)轉向傳動機構將轉向器輸出的力和運動傳給車輪 (轉向節 )，并使左右車輪按一定關系進行偏轉的機構。 類型 按轉向能源的不同，轉向系統可分為機械轉向系統和動力轉向系統兩大類。 機械轉向系：由轉向器和轉向傳動機構組成 . 轉向器：由方向盤，方向盤轉向軸，轉向嚙合付 (轉向器 )組成 . 轉向傳動機構：由轉向臂 (轉向 垂臂 )，直拉桿，直拉桿臂，左右梯形臂，橫拉桿，若干球頭關節組成 . 動力轉向系：由機械轉向系加轉向加力裝置構成 . 1機械轉向系 機械轉向系以駕駛員的體力作為轉向能源，其中所有傳力件都是機械的。機械轉向系由轉向操縱機構、轉向器和轉向傳動機構三大部分組成。 （ 1）轉向操縱機構 轉向操縱機構由方向盤、轉向軸、轉向管柱等組成，它的作用是將駕駛員轉動轉向盤的操縱力傳給轉向器。 （ 2）轉向器 轉向器 (也常稱為轉向機 )是完成由旋轉運動到直線運動 (或近似直線運動 )的一組齒輪機構，同時也是轉向系中的減速傳動裝置。 目前較常用 的有齒輪齒條式、循環球曲柄指銷式、蝸桿曲柄指銷式、循環球 桿滾輪式等。我們主要介紹前幾種。 1）齒輪齒條式轉向器 齒輪齒條式轉向器分兩端輸出式和中間（或單端）輸出式兩種。 兩端輸出的齒輪齒條式轉向器，作為傳動副主動件的轉向齒輪軸通過軸承和安裝在轉向器殼體中，其上端通過花鍵與萬向節叉和轉向軸連接。與轉向齒輪嚙合的轉向齒條水平布置，兩端通過球頭座與轉向橫拉桿相連。彈簧通過壓塊將齒條壓靠在齒輪上，保證無間隙嚙合。 彈簧的預緊力可用調整螺塞調整。當轉動轉向盤時，轉向器齒輪轉動， 使與之嚙合的齒條沿軸向移動，從而使左右橫拉桿帶動轉向節左右轉動，使轉向車輪偏轉，從而實現汽車轉向。 中間輸出的齒輪齒條式轉向器，其結構及工作原理與兩端輸出的齒輪齒條式轉向器基本相同，不同之處在于它在轉向齒條的中部用螺栓與左右轉向橫拉桿相連。在單端輸出的齒輪齒條式轉向器上，齒條的一端通過內外托架與轉向橫拉桿相連。 2）循環球式轉向器 循環球式轉向器是目前國內外應用最廣泛的結構型式之一，一般有兩級傳動副，第一級是螺桿螺母傳動副，第二級是齒條齒扇傳動副。 為了減少轉向螺桿轉向螺母之間的摩擦，二者的螺紋并不直接接觸 ，其間裝有多個鋼球，以實現滾動摩擦。轉向螺桿和螺母上都加工出斷面輪廓為兩段或三段不同心圓弧組成的近似半圓的螺旋槽。二者的螺旋槽能配合形成近似圓形斷面的螺旋管狀通道。 螺母側面有兩對通孔，可將鋼球從此孔塞入螺旋形通道內。轉向螺母外有兩根鋼球?qū)Ч埽扛鶎?dǎo)管的兩端分別插入螺母側面的一對通孔中。導管內也裝滿了鋼球。這樣，兩根導管和螺母內的螺旋管狀通道組合成兩條各自獨立的封閉的鋼球 流道 。 轉向螺桿轉動時，通過鋼球?qū)⒘鹘o轉向螺母，螺母即沿軸向移動。同時，在螺桿及螺母與鋼球間的摩擦力偶作用下，所有鋼球便在螺旋管狀通 道內滾動，形成 球流 。在轉向器工作時，兩列鋼球只是在各自的封閉流道內循環，不會脫出。 3）蝸桿曲柄指銷式轉向器 蝸桿曲柄指銷式轉向器的傳動副 (以轉向蝸桿為主動件，其從動件是裝在搖臂軸曲柄端部的指銷。轉向蝸桿轉動時，與之嚙合的指銷即繞搖臂軸軸線沿圓弧運動，并帶動搖臂軸轉動。 （ 3）轉向傳動機構 轉向傳動機構的功用是將轉向器輸出的力和運動傳到轉向橋兩側的轉向節，使兩側轉向輪偏轉，且使二轉向輪偏轉角按一定關系變化，以保證汽車轉向時車輪與地面的相對滑動盡可能小。 1）與非獨立懸架配用的轉向傳動機構 與非獨立懸架配 用的轉向傳動機構主要包括轉向搖臂、轉向直拉桿、轉向節臂、和轉向梯形。在前橋僅為轉向橋的情況下，由轉向橫拉桿和左、右梯形臂組成的轉向梯形一般布置在前橋之后，當轉向輪處于與汽車直線行駛相應的中立位置時，梯形臂與橫拉桿在與道路平行的平面 (水平面 )內的交角 90。 在發動機位置較低或轉向橋兼充驅動橋的情況下，為避免運動干涉，往往將轉向梯形布置在前橋之前，此時上述交角 90，若轉向搖臂不是在汽車縱向平面內前后擺動，而是在與道路平行的平面向左右搖動，則可將轉向直拉桿橫置，并借球頭銷直接帶動轉向橫拉桿，從而推使兩側梯形臂 轉動。 2）與獨立懸架配用的轉向傳動機構 當轉向輪獨立懸掛時，每個轉向輪都需要相對于車架作獨立運動，因而轉向橋必須是斷開式的。與此相應，轉向傳動機構中的轉向梯形也必須是斷開式的。 3）轉向直拉桿 轉向直拉桿的作用是將轉向搖臂傳來的力和運動傳給轉向梯形臂 (或轉向節臂 )。它所受的力既有拉力、也有壓力，因此直拉桿都是采用優質特種鋼材制造的，以保證工作可靠。在轉向輪偏轉或因懸架彈性變形而相對于車架跳動時，轉向直拉桿與轉向搖臂及轉向節臂的相對運動都是空間運動，為了不發生運動干涉，上述三者間的連接都采用球銷。 河南科技大學畢業設計（論文）開題報告 （學生填表） 學院： 車輛與動力工程 2013 年 4 月 20 日 課題名稱 重型自卸汽車設計（ 轉向系 及前橋設計） 學生姓名 樊廷祥 專業班級 車輛 092 課題類型 畢業設計 指導教師 曹艷玲 薛運起 職稱 副教授 高工 課題來源 結合生產 1. 設計（或研究）的依據與意義 重型自卸汽車廣泛服務于公路客貨運輸、工程建設、能源、礦山、林業和建筑等行業及現代化國防事業，在國民經濟和社會發展中有著十分重要的地位和 作用。在各基礎產業部門的生產和社會活動中，通常要生產很大的運量，因而需要使用大量重型自卸車輛。尤其是在特殊的作業環境下，重型自卸車更有其不可替代的作用。 轉向系統是整車系統中必不可少的最基本的組成系統。 汽車在行駛過程中能按照駕駛員的操縱要求而適時地改變其行駛方向，并在受到路面?zhèn)鱽淼呐既粵_擊及汽車意外地偏離行駛方向時，能與行駛系統配合共同保持汽車繼續穩定行駛。因此，轉向系統的性能直接影響著汽車的操縱穩定性和安全性，也 是決定汽車主動安全性的關鍵總成。特別是在車輛高速化、駕駛?cè)藛T非職業化、車流密集化的今天，它對于 確保車輛的安全行駛、減少交通事故以及保護駕駛員的人身安全、改善駕駛員的工作條件起著重要的作用。 汽車在行駛過程中，需按駕駛員的意志經常改變其行駛方向，即所謂汽車轉向。就 重型自卸車 而言，實現汽車轉向的方法是，駕駛員通過一套專設的機構，使汽車轉向橋上的車輪相對于汽車縱軸線偏轉一定角度。在汽車直線行駛時，往往轉向輪也會受到路面?zhèn)认蚋蓴_力的作用，自動偏轉而改變行駛方向。此時，駕駛員也可以利用這套機構使轉向輪向相反方向偏轉，從而使汽車恢復原來的行駛方向。這一套用來改變或恢復汽車行駛方向的專設機構，即稱為汽車轉向 系統。因此，汽車轉向系的功用是，保證汽車能按駕駛員的意志而進行轉向行駛。 前橋是汽車上一個重要的總成件，主要包括轉向節、轉向主銷、前軸等零部件，由于在汽車的行駛過程中，前橋所處的工作環境惡劣，工況復雜，其承受的載荷也多為交變載荷，從而其零部件易出現疲勞裂紋甚至斷裂現象。這就要求其在結構設計上必須有足夠的強度、剛度和抗疲勞破壞的能力。 車橋通過懸架與車架連接，支撐著汽車（拖拉機）大部分重量，并將車輪的牽引力或者制動力，以及側向力經過懸架傳給車架。 為了便于與不同懸架相配合，車橋分為整體式和斷開式兩種。按照 使用功能劃分，車橋又可分為轉向橋、轉向驅動橋、驅動橋和支持橋。 2. 國內外同類設計（或同類研究）的概況綜述 汽車工業做為我國重點發展的支柱產業，其前景相當廣闊。 目前汽車零部件的生產有一定的潛力，但大多數企業在產品研究，開發等環節存在一定的欠缺，尤其缺少產品的自主開發能力，不能適應系統配套，模塊供貨，難以參與國際分工。因此，在今后的發展中，我國企業應積極吸收國際汽車先進技術，不斷完善自主體系，如制動系統，轉向系統等，擴大該產業的產品品種，提高整體技術水平，增 強技術開發能力，促使企業更快的發展，適應汽車行業全球化趨勢。由于國外汽車發展起步早，技術投入大，因此在技術上遠遠領先國內市場，當然也還有很多不足的地方，還需要改進，技術也還需要有所突破。 作為汽車的一個重要組成部分，汽車轉向系統是決定汽車主動安全性的關鍵總成，如何設計汽車的轉向特性，使汽車具有良好的操縱性能，始終是各汽車生產廠家和科研機構的重要研究課題。特別是在車輛高速化、駕駛?cè)藛T非職業化、車流密集化的今天，針對更多不同水平的駕駛?cè)巳?，汽車的操縱設計顯得尤為重要。汽車轉向系統經歷了純機械式轉向系統、 液壓助力轉向系統、電動助力轉向系統 3 個基本發展階段 機械式的轉向系統，采用純粹的機械解決方案，為了產生足夠大的轉向扭矩需要使用大直徑的轉向盤，因此占用的空間很大，整個機構顯得比較笨拙，駕駛員負擔較重，特別是重型汽車轉向阻力較大，單純靠駕駛員的轉向力很難實現轉向，這就大大限制了其使用范圍。但因結構簡單、工作可靠、造價低廉，目前在一部分轉向操縱力不大、對操控性能要求不高的微型轎車、農用車上仍有使用。 自 1953 年通用汽車公司在凱迪萊克和別克轎車上首次批量使用液壓動力轉向系統（ 來 , 液壓動力轉向系統給 汽車帶來了巨大的變化 :人不再需要靠大直徑的轉向盤來產生足夠的轉向力矩 , 轉向盤的減小 , 使得駕駛室變得寬敞起來 , 座椅布置也變得更為舒適了 ;液壓動力轉向系統在降低了轉向操縱力的同時 , 也使轉向變得更為靈敏。隨著技術的發展 ,液壓動力轉向系統在體積、價格和所消耗的功率等方面都取得了驚人的進步。今天 ,液壓動力轉向系統幾乎成為 重型汽 車的標準裝備。 3. 課題設計（或研究）的內容 本畢業論文課題的研究內容主要包括： 1. 熟悉和掌握 重型自卸 汽車轉向系統的現狀及其各大類型分類 以及前橋設計 ； 2. 比較研究各種汽車轉向系統在實 際汽車車型中的應用； 3. 熟悉和掌握 重型自卸汽車 轉向系統 及前橋 的結構構造和工作原理； 4. 熟悉和掌握 重型自卸汽車 轉向系統 及前橋 的功能特點和關鍵技術參量； 5. 分析和研究 重型自卸汽車 轉向系統在國產化設計、制造時的應注意的事項； 6. 分析未來汽車轉向系統的發展新趨勢 總之，本設計的主要工作就是設計 重型自卸汽車 轉向系統 及前橋 的結構組成、功能特點和技術參量；通過大量的數據文獻資料及實踐調研得出 重型自卸汽車 轉向系統的實際應用。 4. 設計（或研究）方法 為了提高駕駛舒適度，減駕駛員的負擔，本方案 在傳統的機械轉向系中增加助力轉向裝置，以減輕駕駛員的轉向力。 1、機械式轉向器的選擇 機械式轉向器常見的有齒輪齒條式、循環球式、球面蝸桿滾輪式、蝸桿指銷式等。齒輪齒條式轉向器利用齒輪齒條將方向盤的回轉運動轉換為橫拉桿的直線運動，由于齒條可集成為橫拉桿的一部分，固可省去轉向直拉桿，使轉向系結構，體積減小，所以本轉向器采用齒輪齒條式結構。目前大部分轎車轉向系統也都采用該結構。 2、布置方案的選擇 液壓動力轉向系中，根據機械式轉向器、轉向動力缸和轉向控制閥三者在轉向裝置中的布置和聯接關系的不同，液壓式動力轉向裝置 分為整體式、組合式和分離式三種結構形式。整體式結構緊湊、占用空間少，且適用于 循環球式 轉向器， 5. 實施計劃 2 周 調研，搜集、分析資料，明確具體任務，制定方案，撰寫開題報告 ； 2 周 完成轉向系及前橋計算、布置草圖 ； 3 周 完成轉向系及前橋總圖及零、部件圖設計 ； 2 周 編寫設計說明書和翻譯。 1 周 繪制設計中的典型零件圖、裝配圖、工作原理圖等。 1 周 撰寫設計計算說明書； 1 周 完善設計環節，準備答辯相關材料。 指導教師意見 指導教師簽字： 年 月 日 教研室意見 教研室主任簽字： 年 月 日 車輛與動力工程學院畢業設計說明書 I 重型自卸汽車設計（轉向系及前橋設計） 摘 要 汽車在行駛的過程中，需要按照駕駛員的意志經常改變其行駛方向，即所謂的汽車轉向。汽車的轉向系統是一套用來改變或恢復汽車行駛方向的專用機構，本文的研究內容即是重型自卸汽車的轉向系設計。 本文針對的是與非獨立懸架相匹配的整體式兩輪轉向機構。利用相關汽車設計和連桿機構運動學的知識，首先對汽車總體參數進行設計，在此基礎上，對轉向器，轉向傳動機構進行選擇，接著再對轉向器和轉向傳動機構（主要是轉向梯形）進行設計，最后，利用軟件 成轉向梯形和轉向器的設計圖紙。 轉向器在設計中選用的是循環球式齒條齒扇轉向器，在對轉向器的設計中，包括了螺桿 鋼球 螺母傳動副的設計和齒條 齒扇傳動副的設計，前者是基于參照同類汽車，確定出鋼球中心距，設計出一系列的尺寸，而后者則是根據汽車前軸的載荷來確定出齒扇模數，再由此設計出所有參數的。 轉向梯形的設計選用的是整體式轉向梯形，本文在設計中借鑒同類汽車轉向梯形設計的經驗尺寸對轉向梯形進行尺寸初選。再通過對轉向內輪實際達到的最大偏轉角時與轉向外輪理想最大偏轉角度的差值的檢驗，和作為一個四桿機構對其最小傳動角的檢驗，來判定轉向梯形的設計是否符 合基本要求。 本文在消化，吸收，總結，歸納前人的成果上，系統、全面地對機械動力轉向系進行理論分析，設計及優化。為重型自卸汽車轉向系的設計開發提供了一種步驟簡單的設計方法。 關鍵詞：轉向系，轉向器，轉向梯形 車輛與動力工程學院畢業設計說明書 F F n a to is to or a in of a of is of is at to of of of of of in to to of is of in of a is on to to of of a of is on to of of is a of is in a in of of to to in in of of as a of to of in 車輛與動力工程學院畢業設計說明書 n up of to a 輛與動力工程學院畢業設計說明書 錄 前言 . 1 第一章 從動橋結構方案的確定 . 2 動橋總體方案確定 . 2 第二章 轉向系結構方案的確定 . 3 向系整體方案的分析 . 3 向器方案的分析 . 3 環球式轉向器結構及工作原理 . 3 力轉向系統分類 . 4 向系整體方案的分析 . 5 第三章 從動橋的設計計算 . 6 動橋主要零件尺寸的確定 . 6 動橋主要零件工作應力的計算 . 6 動工況下的前梁應力計算 . 7 最大側向力 (側滑 )工況下的前梁應力 計算 . 9 向節在制動和側滑工況下的應力計算 . 10 制動工況下 . 10 側滑況下 . 11 銷與轉向節襯套在制動和側滑工況下的應力計算 . 12 制動工況下 . 12 側滑工況下 . 13 第四章 轉向系統的設計計算 . 15 向系主要性能參數 . 15 向器的效率 . 15 動比的變化特性 . 16 定的主要計算參數 . 16 向盤回轉總?cè)?shù) n . 17 向系計算載荷的確定 . 17 環球式轉向器的計算 . 18 車輛與動力工程學院畢業設計說明書 V 環球式轉向器主要參數 . 18 桿、鋼球和螺母傳動副 . 18 條、齒扇傳動副設計 . 19 環球式轉向器零件強度的校核 . 21 球與滾道間的接觸應力 . 21 的彎曲應力 . 22 壓動力轉向機構的計算 . 23 力轉向系統的工作原理 . 23 向動力缸的工作分析 . 24 向梯形機構確定、計算及優化 . 27 向梯形結構方案 分析 . 27 體式轉向梯形機構優化設計 . 28 第六章 結論 . 34 參考文獻 . 35 致 謝 . 36 車輛與動力工程學院畢業設計說明書 1 前言 自卸車是利用發動機動力驅動液壓舉升機構，將車廂傾斜一定角度從而達到自動卸貨，并依靠箱貨自重使其復位的專用汽車。 自卸車用途廣泛，在礦山、水利工程、城市建設、公路、環衛等行業都有專用的自卸車，在國民經濟和社會發展中有著十分重要的地位還作用。這些年來，隨著經濟的持續快速發展，基礎建設投資逐年增加，重型自卸車市場需求量急劇擴大，有著良好的市場前景。在這樣的背景下，我們對重型自卸汽車的設計就有著廣闊的發展空間和重要的現實意義。 本次畢業設計主要是完成重型自卸汽車的 前橋和轉向系統的設計。對前橋和轉向系統的分類和工作原理進行了深入的對比和分析，選出最優方案來進行設計；對于轉向系統的重要組成部分轉向器和轉向傳動機構進行分析設計，選擇合適的機構和零件。轉向系要求根據車型好轉向輕便、靈敏的原則，選擇轉向系的類型好計算轉向系的各項參數，并對轉向梯形進行優化設計；前橋要求根據前橋載荷選擇前橋型式好校核前橋各部件的強度。 車輛與動力工程學院畢業設計說明書 2 第一章 從動橋結構方案的確定 動橋總體方案確定 轉向從動橋的主要零件有前梁，轉向節，主銷、主銷上下軸承及轉向節襯套，轉向節推力軸承，輪轂等。 轉向前橋有斷開式和非斷開式兩種。斷開式前橋與獨立懸架相配合，結構比較復雜但性能比較好，多用于轎車等以載人為主的高級車輛。非斷開式又稱整體式，它與非獨立懸架配合。它的結構簡單，承載能力大，這種形式現在在汽車上得到廣泛應用。因此本次設計就采用了非斷開式從動橋，所以前橋采用整體式前橋。 作為主要零件的前梁是用中碳鋼或中碳合金鋼的，其兩端各有一呈拳形的加粗部分為安裝主銷的前梁拳部；為提高其抗彎強度，其較長的中間部分采用工字形斷面并相對兩端向下偏移一定距離，以降低發動機從而降低傳動系的安裝位置以及傳動軸萬向節的夾角。 為提高其抗扭強度，兩端與拳部相接的部分采用方形斷面，而靠近兩端使拳部與中間部分相聯接的向下彎曲部分則采用兩種斷面逐漸過渡的形狀。中間部分的兩側還要鍛造出鋼板彈簧支座的加寬文承面。 轉向節用中碳合金鋼模級成整體式結構。轉向節通過主銷與前梁的拳部相連，使前輪可以繞主銷偏轉一定的角度使汽車轉向。為減小磨損，轉向節銷孔內設計時壓入青銅襯套，襯套上的潤滑油槽在上面端部是切通的，用裝在轉向節上的油嘴注入潤滑脂潤滑，為使轉向輕便，在轉向節和前梁拳部設有圓錐推力滾子軸承。 車輛與動力工程學院畢業設計說明書 3 第二章 轉向系結構方案的確定 用來改變或恢復汽車 行駛方向的專設機構即稱作汽車的轉向系。轉向系可按轉向能源的不同分為機械轉向系和動力轉向系兩大類。 向系整體方案的分析 向器方案的分析 根據轉向器所用傳動副的不同，轉向器有多種。常見的有循環球式球面蝸桿蝸輪式、蝸桿曲柄銷式和齒輪齒條式等。 轉向器的結構形式，決定了其效率特性以及對角傳動比變化特性的要求。選用那種效率特性的轉向器應有汽車用途來決定，并和轉向系方案有關。經常行駛在好路面上的轎車和市內用客車，可以采用正效率較高的、可逆程度大的轉向器。 循環球式轉向器效率高、工作可靠、平穩，蝸 桿和螺母上的螺旋槽在淬火后經過磨削加工，所以耐磨且壽命較長。齒扇和齒條嚙合間隙的調整工作容易進行。和其它形式轉向器比較，其結構復雜，對主要零件加工精度要求較高。 蝸桿曲柄銷式轉向器角傳動比的變化特性和嚙合間隙特性變化受限制，不能完全滿足設計者的意圖。 齒輪齒條式轉向器的結構簡單，因此制造容易，成本低，正、逆效率都高。為了防止和緩和反向沖擊傳給方向盤，必須選擇較大的傳動比，或裝有吸振裝置的減振器。 本設計采用循環球式轉向器。 環球式轉向器結構及工作原理 循環球式轉向器中一般有兩級傳動副。第一級 是螺桿螺母傳動副，第二級是齒條齒扇傳動副。 轉向螺桿的軸頸支撐在兩個圓錐滾子軸承上。軸承緊度可用調整墊片調整。轉向螺母的下平面上加工成齒條，與齒扇軸內的齒扇部分相嚙合。通過車輛與動力工程學院畢業設計說明書 4 轉向盤轉動轉向螺桿時，轉向螺母不轉動，只能軸向移動，并驅使齒扇軸轉動。為了減小轉向螺桿和轉向螺母之間的摩擦，其間裝有小鋼球以實現滾動摩擦。二者的螺旋槽能配合形成近似圓形斷面輪廓的螺旋管狀通道。轉向螺母外有兩根導管，兩端分別插入螺母的一對通孔。導管內裝滿了鋼球。兩根導管和螺母內的螺旋管狀通道組合成兩條各自獨立的封閉的鋼球流道。轉向器工作是兩 列鋼球只是在各自封閉的流道內循環，而不脫出。 轉向螺母上的齒條式傾斜的，因此與之嚙合的齒應當是分度圓上的齒厚沿齒扇軸線按線性關系變化的變厚齒扇。因為循環球轉向器的正傳動效率很高，操作輕便，使用壽命長。經常用于各種汽車。 力轉向系統分類 目前，轎車上配置的助力轉向系統大致分為三類：機械液壓助力轉向系統、電子液壓助力轉向系統和電動助力轉向系統。 ）機械式液壓動力轉向系統 機械式的液壓動力轉向系統一般由液壓泵、油管、壓力流量控制閥體、 油罐等部件構成。液壓泵靠發動機皮帶直接驅動，無論 車是否轉向，這套系統都要工作，而且在大轉向車速上浪費了能量。駕駛這類車，尤其是低速轉彎時，覺得方向比較沉，發動機也比較費力氣。又由于液壓泵的壓力較低時，需要液壓泵輸出更大的功率以獲得比較大的助力，目前采用重型車普遍采用液壓助力轉向系統。 ）電控式液壓助力轉向系統 主要由儲油罐、助力轉向控制單元、電動泵、轉向機、助力轉向傳感器（用來檢測轉向時方向盤的角度和汽車轉向的方向，為防側傾控制提供轉向信息）等構成，其中助力轉向控制單元和電動泵是一個整體結構。電子液壓轉向助力系統克服了傳統的液壓轉向助力系統的缺點。它所 采用的液壓泵不再靠發動機皮帶直接驅動，而是采用一個電動泵，動力來自于蓄電池。它所有的工作的狀態都是由電子控制單元根據車輛的行駛速度、轉向角度等信號計算出的最理想狀態。簡單地說，在低速大轉向時，電子控制單元驅動電子液壓泵以高速運轉輸出較大功率，使駕駛員打方向省力；汽車在高速行駛時，液壓控制單元驅動電子液壓泵以較低的速度運轉，在不至于影響高速打轉向的需要同時，節省一部分發動機功率。 車輛與動力工程學院畢業設計說明書 5 ）電動助力轉向系統 電動助力轉向系統 (簡稱 利用電動機產生的動力協 助駕車者進行動力轉向。 構成，不同的車盡管結構部件不一樣，但大體是雷同。一般是由轉向傳感器、電子控制單元、電動機、減速器、機械轉向器、以及畜電池電源所構成。汽車在轉向時，轉向傳感器會“感覺”到轉向盤的力矩和擬轉動的方向，這些信號會通過數據總線發給電子控制單元，電控單元會根據傳動力矩、擬轉的方向等數據信號，向電動機控制器發出動作指令，從而電動機就會根據具體的需要輸出相應大小的轉動力矩，從而產生了助力轉向。在電子控制單元控制下，汽車能容易地實現可變助力功能，即在車速較低的時候助力能量大，方向盤輕，車速高時 助力能量小，方向盤重，這樣給安全行車帶來好處。如果不轉向，則本套系統就不工作，處于休眠狀態等待調用。一般高檔轎車使用這樣的助力轉向系統的比較多。 向系整體方案的分析 此次畢業設計的是滿載質量為 64t 的重型自卸車，析可知：采用液壓整體式助力轉向系，機械轉向器采用循環球式轉向器，分配閥采用轉閥，轉向傳動機構采用整體式轉向梯形，且布置在前橋之后。 車輛與動力工程學院畢業設計說明書 6 第三章 從動橋的設計計算 動橋主要零件尺寸的確定 轉向從動橋采用工字形斷面的前梁 ， 可保證其質量最小而在垂向平面內的剛度大，強度高。工字形斷面尺寸的推薦值，見圖 4中虛線繪出的是其當量斷面。該斷面的垂向彎曲截面系數位為 3可近似取為： (3式中： 由經驗公式：2200式中： l 取2l= 7252 1200 為前輪距，為 2650S 為前梁上兩鋼板彈簧中心間的距離，取為 1200 動橋主要零件工作應力的計算 主要是計算前梁、轉向節、主銷、主銷上下軸承 (即轉向節襯套 )、轉向節推 力軸承或止推墊片等在制動和側滑兩種工況下的工作應力。繪制計算用簡圖時可忽略車輪的定位角，即認為主銷內傾角、主銷后傾角，車輪外傾角均為零，而左右轉向節軸線重合且與主銷軸線位于同一側向垂直平面內。如下所示： 車輛與動力工程學院畢業設計說明書 7 1 2圖 3 1 轉向從動橋在制動和側滑工況下的受力分析簡圖 動工況下的前梁應力計算 制動時前輪承受的制動力Z 傳給前梁，使前梁承受彎矩和轉矩?？紤]到制動時汽車質量向前，轉向橋轉移，則前輪所承受的地面垂直反力為：2 111 式中： 1G 汽車滿載靜止于水平路面時前橋給地面的載荷， 143992N； 1m 汽車制動時對前橋的質量轉移系數， g /)(11 ； 為輪胎與路面的附著系數，b 為整車質心到后橋中心線的水平距離（ 146 1 g 41 11 前輪所承受的制動力： 1 輪胎與路面的附著系數取為 z 由于 1Z 和 前梁引起的垂向彎矩別為： 車輛與動力工程學院畢業設計說明書 8 2)2()( 112122 11212 N 中 ： 2l 見圖 3 1，取 2l =725mm 車輪 (包括輪毅、制動器等 )所受的重力， N；取229N； B 前輪輪距取 B=2650 S 前梁上兩鋼板彈簧座中心間的距離取為 1200v 100 4879002 120 0265 0)322 9141 833( 02472 120 0265 33制動力 使前梁在主銷孔至鋼板彈簧座之間承受轉矩 T： T=式中： r 輪胎的滾動半徑取 680有 675 12440680992 83(a) -斷面 (b) -斷面 圖 3 2 33-車輛與動力工程學院畢業設計說明書 9 33- 6)(b 6262前梁在鋼板彈簧座附近危險斷面（ -斷面 ） 處的彎矩和扭矩最大。 彎曲應力w（單位為： - 式中 :333- 61866 ) v ）（333- 6 ）（前梁應力的許用值為 w=300 a=45，w= 扭轉應力 （單位為：， W T 47 6777 5675 1244 0)/(m 前梁橫截面的極慣性矩。443 前梁橫截面的最大寬度。故 a=45足使用條件。 最大側向力 (側滑 )工況下的前梁應力計算 設車輛向左側滑，如汽車高速行駛時急速右轉彎，側滑時側向力達到最大。對右前輪接地點取距： )21(2111 1 11111 )21(2 式中：汽車質心高度取為 14601 車輪與地面附著系數取為車輛與動力工程學院畢業設計說明書 10 此時 右作用。則有： 95)265 0 21(2 921 L 1 -、 -斷面所受彎矩為： L7824)140680(72 120 0265 95)(11L 257 72 120 0265 952 1-取 y=140mm，80 ，50 87 2618 782 4 000 696 18 ， 其中，32- 135 00006 v 向節在制動和側滑工況下的應力計算 如圖 4 2 所 示，轉向節的危險斷面在軸徑為1 制動工況下 面處的軸徑僅受垂向彎矩和水平方向的彎矩而不受轉矩，因制動力矩不經轉向節的輪軸傳遞而直接由制動底板傳給在轉向節上的安裝平面。 所以合成彎矩為： L 033480992 83141 833 22212133 3 43001.0 ， 車輛與動力工程學院畢業設計說明書 11 d 轉向節軸頸根部直徑，取0； c 輪胎中心線至 -斷面的距離，取c 80。 圖 3 3 轉向節受力簡圖 則 0 0334 故 70軸頸滿足要求。 轉向節采用 3040中碳合金鋼制造，心部硬度 285，高頻 淬火后表面硬度 65，硬化層深 軸根部的圓角液壓處理。 側滑況下 在側滑時左、右轉向節在危險斷面 的彎矩是不等的，以向左側滑為例，有： NB 7)265 0 146 92)21(2 1 NB hY 65 0 146 92)21(2 1 車輛與動力工程學院畢業設計說明書 12 NB 65 0 146 92)21(2 1 左右轉向節軸頸處的彎矩為： - 0 95- 0 7- 因此左右轉向節都符合要求。 銷與轉向節襯套在制動和側滑工況下的應力計算 主銷常采用 202020低碳合金鋼制造，滲碳淬火，滲碳層深 火后表面硬度為 5662簡化設計，設主銷后傾角和前輪外 傾角均為零，并假定力的作用點位于主銷襯套中點。受力分析見圖 33 圖 3 4 主銷受力簡圖 制動工況下 制動時，支撐力 Q、1，依據主銷上力矩平車輛與動力工程學院畢業設計說明書 13 衡關系，得： 0305 8331 0305 8331 制動力 平衡，取20 ，即： zQ、2： z 0165140 165992 832 z 2165140 140992 832 取00 ，轉向橫拉桿反力 N 在主銷支撐上產生兩個同向力3Q、3： 4165140 833 7165140 833 式中，為主銷內傾角，=08。 通過制動底板傳來的制動力使轉向節產生轉動趨勢，主銷支撐上兩個反向力4Q、4用以制止其轉動趨勢： z 98165140 8344 綜上： 180 9)2()7857 90()()(22242231 側滑工況下 以向左側滑為例，分別計算左右主銷上下襯套上的作用力： 車輛與動力工程學院畢業設計說明書 14 6165140)895)87)0 61165140)895)87)0 2165140)87)88)0 3165140)87)88)0 取Q、L、L、 ， 計算主銷在前軸拳部下端面處的彎曲應力w和剪切應力s： 30m 184 220m 式中： h 為主銷下襯套中點至前軸拳部下端面的距離（ 0 主銷的許用彎曲應力 ，許用剪切應力。 主銷襯套的擠壓應力為： 180m 式中： l 為襯套長（ 經校 核強度滿足要求。 車輛與動力工程學院畢業設計說明書 15 第四章 轉向系統的設計計算 向系主要性能參數 向器的效率 功率 1轉向器輸出所求得的效率稱為正效率，用符號表示， 121/)( ；反之稱為逆效率，用符號 23 /)( 。 其中，2 3為作用在齒條軸上的功率。 為了保證轉向時駕駛員轉動方向盤輕便，要求正效率高；為了保證汽車轉向后轉向輪和轉向盤能自動回正，又需要一定的逆效率。為了減輕在不平路面上行駛時駕駛員的疲勞，車輪與路面之間的作用力傳至方向盤時應盡可能小，防止打手，這又要求此逆效率盡可能低。 轉向器的正效率： 影響轉向器正效率的因素有：轉向器的類型、結果特點、結構參數和制造質量等。轉向器類型、結構特點與效率在前述的幾種轉向器中，齒輪齒條式、循環球式的正效率比較高。 轉向器逆效率： 根據逆效率大小的不同，轉向器又分為可逆式、極限可逆式、和不可逆式三種。 循環球式轉向器屬于可逆式轉向器，其逆效率相當高，它能保證轉向后，轉向輪和轉向盤自動回正。這既減輕了駕駛員的疲勞，又提高了行駛的安全性。但是，在不平路面上行駛時，車輪受到的沖擊力能大部分傳至轉向盤，造成駕駛員“打手”，使之精神緊張；如果長時間在不平路面上行駛，易使駕駛員疲勞，影響安全駕駛。 本車設計轉向器為循環球式，其傳動副之間用滾動摩擦代替滑動摩擦，如果忽略軸承和其它地方的摩擦損失，只考慮 嚙合副的摩擦損失，對于蝸桿和螺桿類轉向器，其效率可用下式計算： ) 車輛與動力工程學院畢業設計說明書 16 00 式中：0 螺桿的螺線導程角； 摩擦角，； f 摩擦因數。 取00 8，： ，上式表明：增加導成角正逆效率均增大。受 增大的影響0不宜過大，一般000 10本車選用08。 動比的變化特性 1. 轉向系傳動比 轉向系的傳動比包括轉向系的角傳動比和轉向系的力傳動比。 2. 力傳動比與轉向系角傳動比的關系 輪胎與地面之間的轉向阻力間的關系 F a(4式中， a 為主銷偏移距此處122a 指從轉向節主銷軸線的延長線與支撐平面的交點至車輪中心平面與支撐平面交線間的距離。作用在方向盤上的手力為2 hh (4式中， 將式 (4 (4入2 wp 后得到 r a(4有 (4，當 主銷偏移矩 a 小時，力傳動比 定的主要計算參數 軸距 L=4580輛與動力工程學院畢業設計說明書 17 輪距前輪 2650胎 =1430=360胎氣壓： 750680小轉彎半徑小于等于 輪的最大轉角：9汽車總重： 23t(空載 )、 64t（滿載） 前軸載荷： 載）、 載） 向盤回轉總?cè)?shù) n 根據總布置設計，得到轉向輪的最大轉角在轉向系設計之初，可以根據車型和選擇的 轉向器型式，給出大致的轉向系角傳動比0 有了上述參數，可計算轉向盤總回轉圈數 n。 360)(360 )( m axm 內轉向輪最大轉角（度）； 外轉向輪最大轉角（度 ）； 向系計算載荷的確定 轉向系全部零件的強度，是根據作用在轉向系零、部件上的力進行確定的。影響這個力的因素很多，如前軸負荷和路面阻力的變化等。駕駛員轉向輪所需克服的阻力，主要是車輪轉動阻力、車輪穩定阻力和轉向系中特別是在轉向器和轉向節中的摩擦阻力等所組成。 汽車在瀝青或者混凝土路面上原地轉向阻力矩： 中 :f輪胎和路面的摩擦因數 ,取f 1G轉向軸負荷 1G p輪胎氣壓 P 代入得： 于轉向器和動力轉向器動力缸以前零件的 計車輛與動力工程學院畢業設計說明書 18 算載荷，應取駕駛員作用在轉向盤輪緣上的最大瞬時力00 環球式轉向器的計算 循環球式轉向器中螺桿、鋼球和螺母傳動副的結構圖如圖 4 圖 4鋼球 ,螺母傳動副 環球式轉向器主要參數 參考汽車設計表 7： 齒扇模數 m=臂軸直徑 D=45球中心距1D=40桿外徑2D=38球直徑 d=距 P=作圈數 W=流行數b=2， 螺母長度： 82扇齒數z=5，齒扇整圓齒數 Z=15，齒扇壓力角為 2730，切削角=7 30，齒扇寬 B=38 桿、鋼球和螺母傳動副 D= 1+%)8%5( D=40%38 = 每個環路中鋼球的數量為： 螺桿的螺線導程角，選 8。 般取 45，以使軸向力和徑向力分配均勻。 ，對應螺母移動距離 車輛與動力工程學院畢業設計說明書 19 2 (4與此同 時齒扇節圓轉過的弧長等與 s，相應搖臂軸轉過p角，其關系： (4其中 聯立（ 4 4=2 ，將 對p求導，得轉向器角傳動比1i為： 12 2 . 滾動截面 一般取 條、 齒扇傳動副設計 循環球式轉向器的齒扇為變厚齒扇，它的齒頂和齒根的輪廓是圓錐的一部分，分度圓上的齒厚是變化的，所以此傳動副的設計主要是變厚齒扇的設計。 表 4準剖面（ 1面）的齒形計算 名稱 公式 結果 (分度圓直徑 ( 1*1 ( *1 11 fa 11 2 aa 20 分度圓齒厚 01 1 0( 2 21101 01 頂圓齒厚 011 1 1 0 2( ) 61大變位系數剖面（ 2面）齒頂變尖核算 名稱 公式 結果（ 最大
