NETKING防盜報警布撤防用戶操作指南

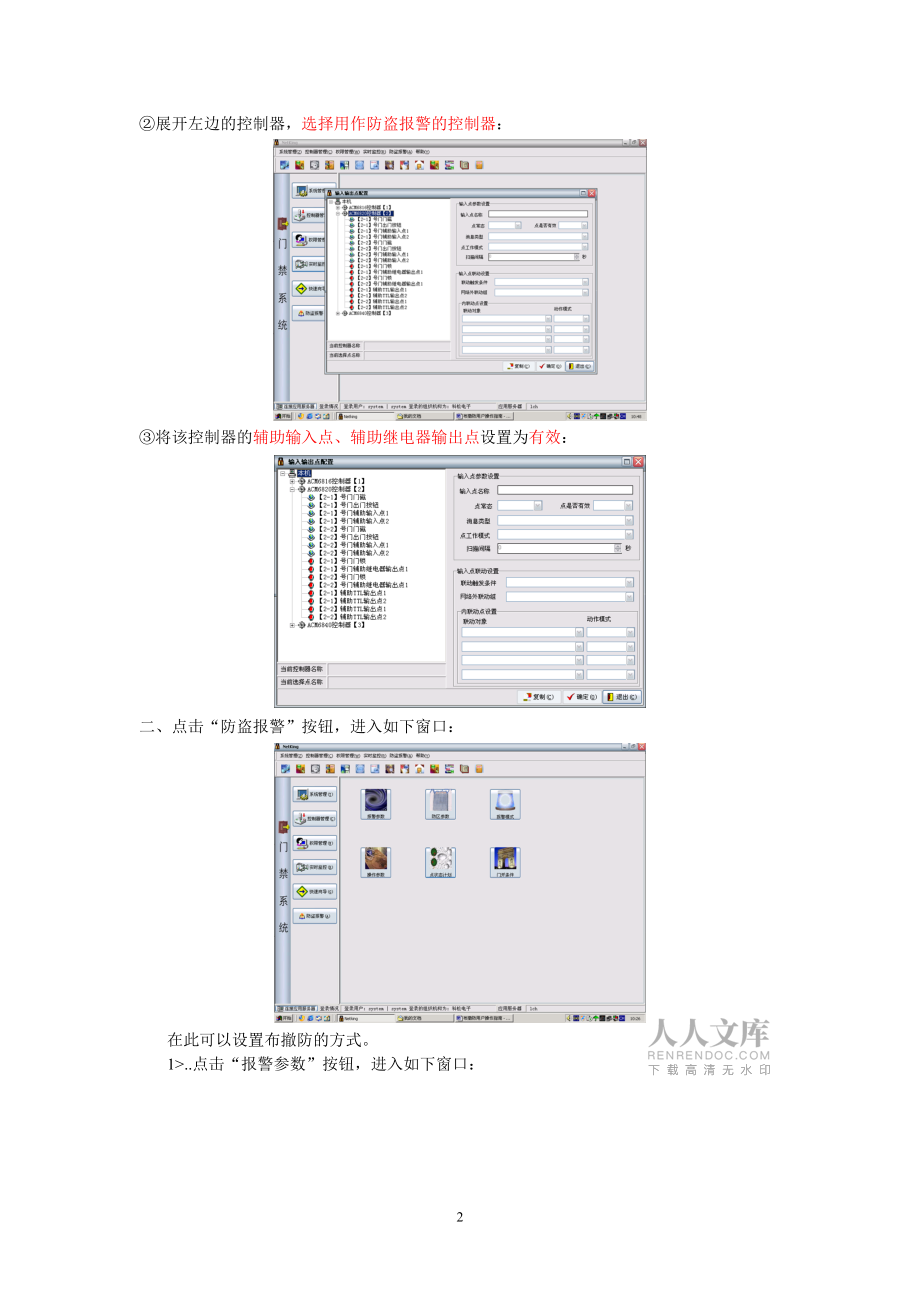

1、布撤防用戶操作指南準備工作：一、 首先搜索控制器：（“控制器管理”>“控制器”）二、 校正時間。（“控制器管理”>“校正時間”）三、 點擊菜單“控制器管理”>“點參數”， 進入點參數設置窗口：展開左邊的控制器，選擇用作防盜報警的控制器：將該控制器的輔助輸入點、輔助繼電器輸出點設置為有效：二、點擊“防盜報警”按鈕，進入如下窗口：在此可以設置布撤防的方式。1>.點擊“報警參數”按鈕，進入如下窗口：2>.在左邊選擇要布撤防的控制器3>.將“報警參數設置”下的： 布防延遲時間：設為5秒（此時間可調節）； 撤布防指示點：選為2-1號門輔助繼電器輸出點1 報警輸出點：選

2、為2-2號門輔助繼電器輸出點1 報警類型模式：選為“持續打開”4>.點擊“狀態許可設置”標簽（右上方），在對話框中設置： 報警模塊：選為“有效” 布撤防輸入點：選為“有效” 布撤防輸出點：選為“有效” 布防時紅燈閃：選為“有效” 布防延遲時綠燈閃：選為“有效”點擊底部的“設置”按鈕確認以上參數生效。二、五種布防方式（可根據需要選擇）：1 快速布防：1>.點擊“報警參數”按鈕，進入如下窗口：2>.在左邊選擇要布撤防的控制器，將“允許的布防類型”下的“快速布防”設置為“有效”（缺省值：“無效”）點擊底部的“設置”按鈕確認以上參數生效。3>.以后布防時，只須按密碼鍵盤的“*2

3、#”即可布防2卡布防：（不需到卡片中心注冊該卡） 1>.點擊“操作參數”按鈕進入如下對話框： 2>.在左邊選擇要布防的控制器，點擊右下腳的“增加”按鈕，增加用于布防的卡：在上面的對話框中，設置布防卡的區號、卡號，并將“布防有效”選為“有效”（如果同時將該卡用于撤防，請將“撤防有效”選為“有效”），點擊底部的“設置”按鈕確認以上參數生效。這樣就增加了一張布防卡。(可增加多張布防卡，方法相同)。3>.要布防時，只須刷布防卡即可布防。（注意：如果在上步的設置中將“撤防有效”選為了“有效”,那么布防時，刷卡后須按密碼鍵盤的“2#”才能布防。撤防時，刷卡后須按密碼鍵盤的“1#”才能撤防

4、。）3.密碼布防：1>.點擊“操作參數”按鈕進入如下對話框： 2>.點擊“撤防密碼”標簽（右上方）： 3>.在左邊選擇要布防的控制器，點擊右下腳的“增加”按鈕，增加用于布防的密碼： 在上面的對話框中將“八位密碼”（缺省“00000000”）改為你用于布防的密碼、“密碼是否可用”選為“有效”、“布防有效”選為“有效”（如果你同時將此密碼用于撤防，請將“撤防有效”選為“有效”），點擊底部的“設置”按鈕確認以上參數生效。這樣就增加了一個布防密碼。 (可增加多個布防密碼，方法相同)。4>.要布防時，只須在密碼鍵盤上輸入“*pppppppp#”(pppppppp是上面設置好的8位

5、布防密碼)即可布防。（注意：如果在上步的設置中將“撤防有效”選為了“有效”,那么布防狀態時，按密碼鍵盤的 “*pppppppp#”即可撤防。撤防狀態時，按密碼鍵盤的 “*pppppppp#”即可布防）4.預定時間組布防（自動布防）：1>.點擊“點狀態計劃”按鈕，彈出“點狀態計劃組”對話框：2>.在左邊選擇要布防的控制器，點擊右下腳的“增加”按鈕，增加用于自動布防的計劃組：在上面的對話框中，將“點有效”選為“有效”、“狀態時間”設置為你希望自動布防的時間，“點狀態”選為“布防”，然后勾選“正常日期組”（或者特殊日期組、臨時日期組）下的多選框，如下圖：（上圖中設置了從星期一到星期日下午

6、13：07：00自動布防）3>.點擊底部的“設置”按鈕確認以上參數生效。這樣就增加了一個自動布防的計劃。4>.那么每天下午13：07：00時系統會自動布防。5、遠程布防： 1>.點擊“報警模式”按鈕，彈出如下對話框：2>.在左邊選擇要布防的控制器，點擊右邊上面的“布防”單選項，點擊底部的“保存”按鈕，該控制器立即進入布防狀態。三、六種撤防方式：1 普通用戶門禁卡撤防： 1>.點擊“報警參數”按鈕，進入如下窗口：2>.在左邊選擇要布撤防的控制器，將“允許的撤防類型”下的“有效卡開門”設置為“有效”（缺省值：“無效”）點擊底部的“設置”按鈕確認以上參數生效。3&

7、gt;.以后撤防時，只須刷任意可開該門的門禁卡即可撤防2 “撤防卡”撤防： 1>.點擊“操作參數”按鈕進入如下對話框： 2>.在左邊選擇要用于撤防的控制器，點擊右下腳的“增加”按鈕，增加用于撤防的卡：在上面的對話框中，設置布防卡的區號、卡號，并將“撤防有效”選為“有效”（如果同時將該卡用于布防，請將“布防有效”選為“有效”），點擊底部的“設置”按鈕確認以上參數生效。這樣就增加了一張撤防卡。(可增加多張撤防卡，方法相同)。3>.要撤防時，只須刷撤防卡即可撤防。（注意：如果在上步的設置中將“布防有效”選為了“有效”,那么布防時，刷卡后須按密碼鍵盤的“2#”才能布防。撤防時，刷卡后

8、須按密碼鍵盤的“1#”才能撤防。）3 “密碼”撤防： 1>.點擊“操作參數”按鈕進入如下對話框： 2>.點擊“撤防密碼”標簽（右上方）： 3>.在左邊選擇要布防的控制器，點擊右下腳的“增加”按鈕，增加用于撤防的密碼： 在上面的對話框中將“八位密碼”（缺省“00000000”）改為你用于撤防的密碼、“密碼是否可用”選為“有效”、“撤防有效”選為“有效”（如果你同時將此密碼用于布防，請將“布防有效”選為“有效”），點擊底部的“設置”按鈕確認以上參數生效。這樣就增加了一個撤防密碼。 (可增加多個撤防密碼，方法相同)。4>.要布防時，只須在密碼鍵盤上輸入“*pppppppp#”

9、(pppppppp是上面設置好的8位布防密碼)即可布防。（注意：如果在上步的設置中將“布防有效”選為了“有效”,那么撤防狀態時，按密碼鍵盤的 “*pppppppp#”即可布防。布防狀態時，按密碼鍵盤的 “*pppppppp#”即可撤防）4 “挾持密碼”撤防：參照上面 “密碼”撤防的方法。不同的是：在“3>.”步中，將“布防有效”選為“無效”，“撤防有效”選為“無效”，“挾持撤防”選為“有效”。那么就可用“*pppppppp#”撤防，并且同時產生挾持報警事件。5 預定時間組撤防：（自動撤防）參照“二、4. 預定時間組布防”(上面)，只是將“點狀態”改選為“撤防”6 遠程撤防： 參照“二、5

10、. 遠程布防”(上面)，只是將“布防”單選項改選為“撤防”單選項。多功能報警門禁系統一、簡介包含ACM6820/ACM6816所有的門禁功能的多功能布撤防報警門禁控制器（硬件版本為V2.00）增加了防盜報警功能，它具備下述功能：4 個可編程接線防區以及2 個可編程繼電器輸出作為警號、撤防輸出等報警功能，用于辦公樓、大廈、住宅小區防盜報警系統，可以降低每戶報警系統的成本，同時具有全功能的聯網門禁防盜報警的性能。二、基本功能1) 有四種防區種類Ø 緊急防區（24小時防區）不管在布撤防都有效，觸發及時報警。用于煙感，火警等防區。Ø 即時防區（周邊防區）布防后即刻有效。撤防后無效。

11、Ø 延時防區 布防后延遲0-255秒后有效。撤防后無效。Ø 按鈕防區 在布防狀態下封鎖其內聯動及外聯動。出門按鈕，開門按鈕失效，如果有人使用開門按鈕，門鎖不動作，同時系統報警。2) 三種模式撤布防Ø 全部布防Ø 留守布防(夜晚的留守布防方式)Ø 全部撤防 3) 五種布防方式Ø 快速布防 *2#Ø 布防卡Ø 布防密碼Ø 預定時間組布防Ø 遠程布防4) 六種撤防方式Ø 有效開門卡Ø 撤防卡Ø 撤防密碼Ø 挾持撤防密碼Ø 預定時間組撤防Ø 遠

12、程撤防5) 布撤防開關鎖該端子與地之間接一鑰匙開關，當開關從對地開路到短路時，等效于從鍵盤上輸入布防命令；當開關從短路到斷開時，等效于從鍵盤輸入撤防命令。6) 旁路防區 操作： * + 密碼 + 6+旁路防區號（01-16）+ #旁路后，該防區失效。做一次撤防操作，則將所有旁路的防區恢復。7) 警號輸出Ø 報警時啟動，報警恢復時斷開，Ø 可驅動警號現場發出警報驅嚇竊賊。8) 撤防輸出：布防時啟動，撤防時斷開。9) 五種用戶緊急報警可直接在鍵盤上按鍵發出有聲或無聲緊急報警或火警而不需要另外配緊急按鈕，可通過編程取消。Ø 火警報吿 *3# 有警號輸出定義 驅動警號現場

13、發出警報Ø 盜警報告 *4# 有警號輸出定義 驅動警號現場發出警報Ø 醫療警報告 *5# 有警號輸出定義 驅動警號現場發出警報Ø 用戶警報吿 *6# 不發出警報Ø 挾持警報吿 *7# 不發出警報三、用戶操作指南鍵盤的所有的功能操作都是通過按“* + 密碼（或卡）+ 功能鍵”來完成，按鍵時間不得超過10 秒。正確的功能操作后鍵盤會再綠燈亮表示功能操作正確。在布防、留守布防狀態下封鎖用戶門禁卡、超級密碼、管理操作。及出門按鈕失效，如果有人使用開門按鈕，門鎖不動作，同時系統報警。l 1 .布防：須所有防區準備好（沒有觸動防區）才能進行. 在指定布防延遲時間后正

14、式進入布防狀態?？梢栽谘訒r(shí)時間內離開房間。有四種方法：1） 輸入：“* + 2 + #”可使用快速布防來減少操作2） 輸入：“* + 用戶密碼（8位）+ #”此用戶密碼必須有布防權限。在用戶密碼有布撤防權限下，撤防狀態時布防，布防狀態時撤防。3） 輸入：“* + 用戶密碼（8位）+ * + 2 + #”此用戶密碼必須有布防權限。4） 刷卡 + “ 2 #”此操作卡必須有布防權限。當此操作卡只有布防權限時，不必按鍵操作。l 留守布防須所有防區準備好（沒有觸動防區）才能進行. 此時內部防區自動被旁路，其他防區動作與外出布防一樣。在指定布防延遲時間后正式進入留守布防狀態。有二種方法：1） 輸入：“*

15、 + 用戶密碼（8位）+ * + 3 + #”此用戶密碼必須有留守布防權限。2） 刷卡 + “3 #”此操作卡必須有留守布防權限。當此操作卡只有留守布防權限時，不必按鍵操作。l 撤防：在布防后需要撤防或報警后取消報警時做該操作。做一次撤防操作，則將所有旁路的防區恢復。有三種方法：1） 輸入：“* + 用戶密碼（8位）+ #”此用戶密碼必須有撤防權限。在用戶密碼有布撤防權限下，撤防狀態時布防，布防狀態時撤防。2） 輸入：“* + 用戶密碼（8位）+ * + 1 + #”此用戶密碼必須有撤防權限。3） 刷卡 + “ 1 #”此操作卡必須有撤防權限。當此操作卡只有布防權限時，不必按鍵操作。l 旁路防

16、區：旁路后，該防區失效。做一次撤防操作則將所有旁路的防區恢復。有二種方法：1） 輸入：“* + 用戶密碼（8位）+ * + 6 +旁路防區號（01-16）+#”此用戶密碼必須有旁路防區權限。2） 刷卡 + “6 + 旁路防區號（01-16）+ #”此操作卡必須有旁路防區權限。l 用戶緊急報警 可直接在鍵盤上按鍵發出有聲或無聲緊急報警或火警而不需要另外配緊急按鈕，可通過編程取消。取消報警時做撤防操作。Ø 火警報吿 *3# 有警號輸出定義 驅動警號現場發出警報Ø 盜警報告 *4# 有警號輸出定義 驅動警號現場發出警報Ø 醫療警報告 *5# 有警號輸出定義 驅動警號現場

17、發出警報Ø 用戶警報吿 *6# 不發出警報Ø 挾持警報吿 *7# 不發出警報一. 按鍵操作 FFPPPPPP#FF:表功能號（2位）PPPPPP：6位管理密碼。系統初始化為 123456。閃爍提示等待打卡，紅燈閃爍提示等待按鍵。任何方式下，按退出管理模式，按放棄當前操作。60報警模塊初始化格式：60PPPPPP后，紅燈閃爍等待輸入4位數字。u 前2位布防延遲時間（0099秒），后2位初始參數（0077）。 u 初始參數： 后2位 Ø +40-布撤防輸入點(0x03) 1 -在輸入點0x03有效 0- 無效Ø +20 撤布防指示輸出點( 0x13) 1 在

18、輸出點0x13撤布防指示 0-無撤布防指示Ø +10 警號類型 (0x11) 1 -持續報警 0- 60秒缺省報警Ø +4 用戶緊急報警 1 -用戶緊急報警有效 0- 無效Ø +2 有效開門卡 1-有效 0- 無效Ø +1 快速布防 *2# 1-有效 0- 無效 一般為 26 ( 20 + 4 ) 撤布防指示輸出點20 + 用戶緊急報警4。初始化后用戶撤布防密碼 ：88888888布防時讀卡器紅燈閃爍, 布防延遲時讀卡器綠燈閃爍。操作成功退出。紅燈亮操作錯誤。61按位置增操作卡格式：61PPPPPP后，紅燈閃爍等待輸入4位數字。u 前2位卡位置（0712

19、），后2位卡操作屬性（0037）。 u 卡權限屬性： 后2位Ø +20 旁路Ø +10 協持Ø +4 留守布防Ø +2 布防Ø +1 撤防 一般為 03 ( 2 + 1 ) 布防2 + 撤防 1。 只用于撤防卡 01 只用于布防 02如在07位置上增一操作卡，只用于撤防，操作如下：0701再打卡即可。在08位置上增一操作卡，用于撤防及布防，操作如下：0803再打卡。綠燈閃爍等待打卡。打卡后，綠燈亮操作成功，紅燈亮操作錯誤。一直到按退出。62按位置增操作密碼格式：62PPPPPP后，紅燈閃爍等待輸入11位。前1位卡位置（16）后2位卡操作屬性（0037），再后8位用戶密碼（0000000099999999）。u 卡權限屬性： 后2位Ø +20 旁路Ø +10 協持撤防Ø +4 留守布防Ø +2 布防Ø +1 撤防 一般為 13 (10 + 2 + 1 ) 協持撤防10 + 布防2 + 撤防 1。 只用于撤防卡 01 只用于布防 02如在1位置上增一撤防密碼，操作如下：10112345678再打卡即可。在02位置上增一撤防及布防密碼12345678，操作如下：20312345678。綠燈表
