護坡專項施工方案

1、護坡專項施工案第一章工程概況上城上和園7#、8#住宅項目位于市青山區地段。 該項目建 設單位為市弘潤房地產開發有限責任公司，監理單位為嘉和建設 項目管理有限責任公司，設計單位為第一軍工建筑有限責任公 司，施工單位為市第四建筑有限責任公司。建筑結構為剪力墻結 構，建筑設計使用年限為 50年，耐火等級地上為二級，地下為 一級，抗震設防烈度為 8度，7#樓建筑層數為地上十八層，地 下一層，建筑高度為 52.50m ,建筑面積為 8261.46 m2 ； 8#樓 建筑層數為地上十一層，地下一層，建筑高度為 32.05m ,建筑 面積為 5842.85 m2o 第二章基坑支護案 一、設計依據1、本工程巖

2、土工程勘察報告及設計圖紙；2、建筑基坑支護術規程3、建筑地基與基礎設計規 二、基坑支護案的設計 本工程基坑支護采用素噴或掛網噴漿施工案。根據本工程的各層巖土的工程性質，1.濕陷性粉土層2.粗砂 層3.粉土層4.粗砂層5.粉砂層6.粉砂層7.粉質黏土層8.粉土層基坑采用1: 0.75 (素填土段)的放坡，素填土坡面采用厚 度7cm機織護坡鋼板網噴射硅，原狀土邊坡采用厚度 5cm素噴 彼，其噴射壓力為 0.30.5mPa,彼標號為C25 ,配比為水泥： 砂：粉為1:2.5:2.5，且細不大于15mm 。(1)坡頂釘釘入長度1.0m162000地錨，以增加鋼板 網的穩定性，采用錘擊式擊入坡頂土中。1

3、6鋼筋一端加工呈錐狀，便于錘入土中。(2)鋼板網鋪設鋼板網采用200mm*200mm 的鐵絲網片，人工順坡面鋪 制。宜以40cm長141000鋼筋錘入土中作為固定筋，先噴 2cm厚墊層，上口用16地錨鋼筋固結，再將鋼板網片順?shù)伹?與固定筋綁牢，保證噴射彼時鋼板網不得晃動。(3)局部夾雜淤泥質粘土層部位以木樁(長 1.2m 1.5m , 間距0.3m )夯壓加固處理，具體由相關單位現場商定。(4)排水管在噴射砂坡面設置直徑為50mm的PVC排水管泄水，視 具體情況一般于素填土或滲水處布置，間距 2000mm*2000mm。安裝時先用鉆機成，泄水埋設的端頭用棉紗或廢紙塞堵后安入，入土長度500mm

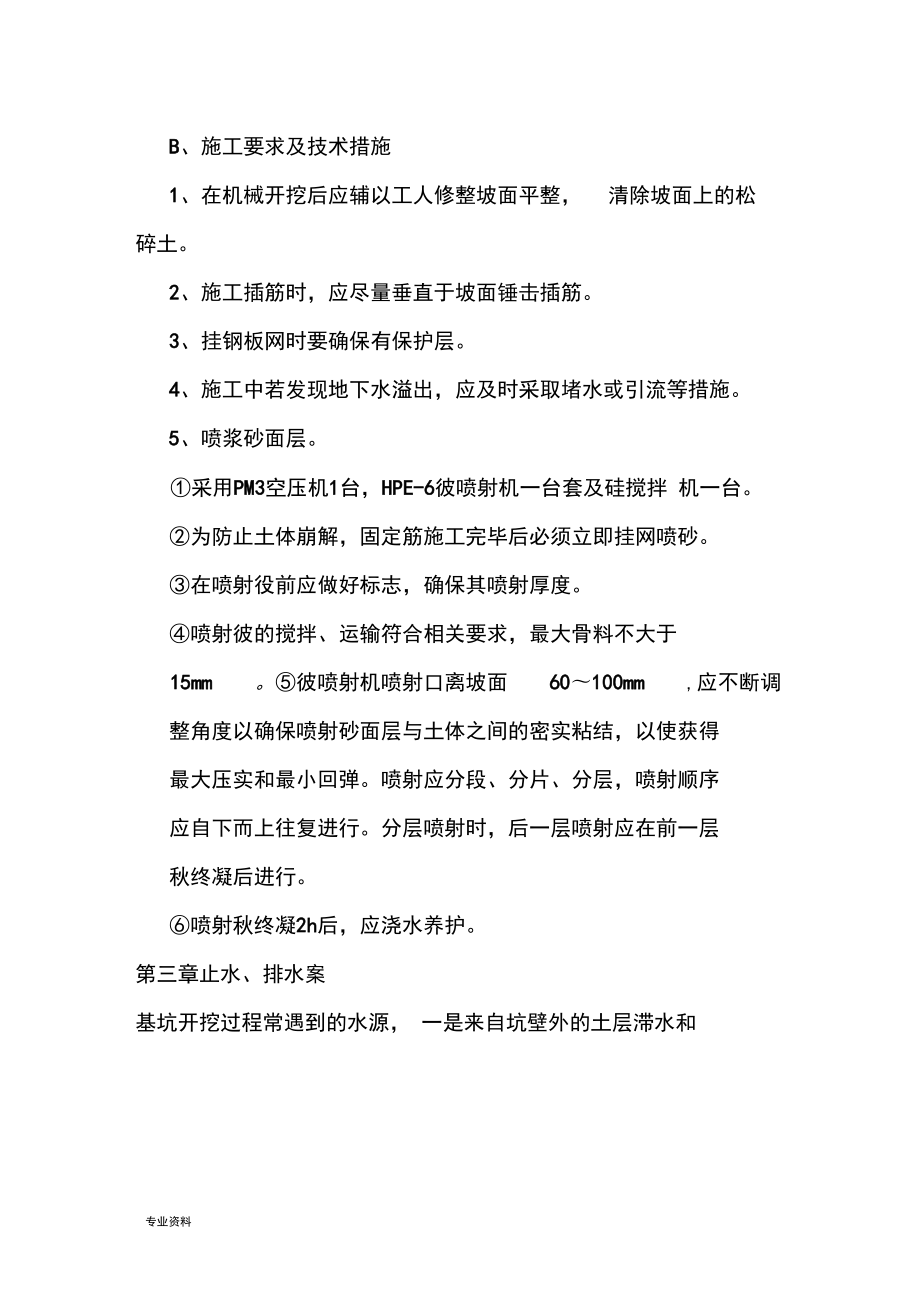

4、 ,結構面外露50mm ,埋設角度58度，然后注漿固定。三、基坑支護施工A、施工工藝基坑開挖后修坡一土釘施工（鋼筋插筋）一掛鋼板網片一噴細砂（養護）B、施工要求及技術措施1、在機械開挖后應輔以工人修整坡面平整，清除坡面上的松碎土。2、施工插筋時，應盡量垂直于坡面錘擊插筋。3、掛鋼板網時要確保有保護層。4、施工中若發現地下水溢出，應及時采取堵水或引流等措施。5、噴漿砂面層。采用PM3空壓機1臺，HPE-6彼噴射機一臺套及硅攪拌 機一臺。為防止土體崩解，固定筋施工完畢后必須立即掛網噴砂。在噴射役前應做好標志，確保其噴射厚度。噴射彼的攪拌、運輸符合相關要求，最大骨料不大于15mm 。彼噴射機噴射口離

5、坡面 60100mm ,應不斷調 整角度以確保噴射砂面層與土體之間的密實粘結，以使獲得 最大壓實和最小回彈。噴射應分段、分片、分層，噴射順序 應自下而上往復進行。分層噴射時，后一層噴射應在前一層 秋終凝后進行。噴射秋終凝2h后，應澆水養護。第三章止水、排水案基坑開挖過程常遇到的水源， 一是來自坑壁外的土層滯水和施工用水，二是來自坑底以下的潛水?；硬扇〖蹬潘瑢?duì)噴射砂面層具有一定的止水作 用?；硬捎妹髋潘?，基坑四設置排水溝，四設集水井（因整 個開挖基坑面積較大，故宜在開挖現場區域四外事宜位置分布四 個3m*3m*1.8m 大集水坑與排水明溝串通，安裝抽水泵進行機 械排水，分布引入就近經

6、環路市政雨水管網，以滿足施工期間坑排水餓需要）。排水溝和集水井均采用 M5.0水泥砂漿砌筑按相 關圖紙施工，確保質量?；禹斔脑O(shè)置排水溝，盡量減少來自基坑以外的水進入基 坑。第四章士開挖技術要求1、噴射役支護工程施工的特點是邊開挖邊支護，分層開挖，分層支護，開挖完成即支護完成，開挖過程和噴射砂支護施工形 成流水作業。2、施工順序和要求定位放線-基坑開挖一坡壁修整一鋼筋錨入 一第一層硅噴射 一網片綁扎一第二層硅噴射一進入下層土開挖、噴射砂施工放線定位，邊基坑分層開挖，修整邊壁;鋼筋制作，定位、打入；施工墊層砂噴射，厚 30mm ;噴射鋼板網；施工面層噴射硅，厚 40mm。第五章特殊情況中注意的問

7、題及應急處理施工過程中可能會遇到各種意外情況。為做到有備無患，針對本工程特點，制定以下應急措施：1、應注意的問題(1) 土開挖、支護施工應分段進行，土開挖后應盡量減少 基坑邊坡暴露時間，遇雨天應大面積覆蓋，同時在坡 腳堆載以防止滑坡；(2) 邊坡護腳的處理：噴射砂面層伸入基坑底標高下至少 0.2m ,以形成錨固護腳；(3) 基坑支護完畢，施工單位應及時進行后續施工，同時 做好有序排水，防止積水滲浸坡腳。2、應急措施(1) 支護施工完成至基坑回填之前，如遇到暴雨洪水等， 上不施工單位必須將施工人員、設備撤離坑底，支護 坡面上如有局部破損需覆蓋雨布，同時應加強基坑排 水，以免水較長時間浸泡造成塌，

8、 同時增加檢測次數， 弁做好相應的措施(如臨時回填或在坡腳壘土)防止 滑坡。(2) 如遇到重物墜落造成坡面破損，應及時重新噴射役或 抹水泥砂漿，防止雨水灌入。(3) 基坑開挖至基地后應立即進行地下室基礎施工，以免 基坑暴露時間過長。本基坑的使用時間不宜超過6個月。3、基坑的安全使用(1) 坡頂施工荷載不得超過 10KPa,坡頂5.0m圍不得有 高度超過0.8m的圍墻，坡頂防護欄高度應超過1.2m , 基坑圍不得走重車或施加振動荷載，坡頂禁堆放施工 材料。(2) 基坑使用期間禁坡腳長期被誰浸泡，坡頂 0.8m圍不 得有大量積水。(3) 支護結構在使用期間不得人為破壞，禁破壞坡腳。若因施工或其他特

9、殊需要破壞支護結構時，須及時反饋 設計單位，同時有應急處理措施。4、較差土質的局部肅落處理：迅速采用毛竹掛網固定，施 快 凝彼。5 .邊坡局部涌水的處理：迅速用專業止水材料縮小涌水，埋管引流，注漿封堵。6 .位移、降過大的處理：在位移、降過大的區域根據產生的 原因，可加固處置，例如土釘墻護坡。7 .坑底局部管涌、涌處理：如因特殊情況降水未達到要求，出現突涌，應立即用粘土或水泥封壓， 在最短時間制止突涌的發 展。第六章施工監測信息法施工是基坑支護的一個特點。為確?；影踩挥绊憞ㄖ锛笆姓O(shè)施，要求隨時掌握開挖及支護整個施工過程 中邊坡的動態變化。因此，應委托有資質單位實施監測，在支護 施工

10、過程中實施信息法施工。施工監測包括對環境的保護監測和對工程本體的監測，及時預報施工中出現的問題，弁把獲得的信息通過修改設計反饋到施 工中，以便合理施工。監測要求：監近基坑的建筑物、市政設施的沉降、變形監測。監測頻率：自挖土開始，每開一次，出現速率增大時，再加大監測次數，直到基坑完全穩定。報警界線：水平、垂直位移大于2mm/日或累計大于35mm 。第七章臨邊防護挖出的土禁堆在坑槽邊，離坑槽邊不小于1m,圍應采用48 的鋼管且高度不低于1.2m的圍護欄桿，埋設應牢固，埋入土不 少于50cm o鋼管均應刷成黑黃相間的警示顏色，懸掛警示牌。第八章工程質量保證措施為確保工程質量，必須格按設計要求和規規定

11、及本施工組織設計的有關條款組織施工，同時必須實施如下質量保證措施：（一）確保噴射面層質量，防止外部水浸入坑，保護土體結 構不受破壞。（二）力求縮短邊壁暴露時間。第九章工程工期保證措施確保在一個星期完成施工，弁力爭提前完工。工程保證措施：理解設計意圖，避免邊施工邊修改，耽誤工期。考慮可能影響施工的各類因素，提前制定對應措施。做好安全施工工作，防止出現傷亡事故。安排好民工 食宿，合理安排工作時間，確保施工連續性。統籌安排本工程所需機械設備、人員等，保證工程工期。第十章文明施工及安全管理1 .現場操作人員必須格執行安全技術操作規程和有關安全 生產規規定。2 .配備專職安全員，建立安全生產責任制。3

12、.對職工進行三級安全教育，正確使用勞動防護用品。4 .機械、電氣設備由專人操作，維修和定期檢查保養。5 .做好施工現場的文明工作，保持場容整潔。6 .做好宿舍清潔工作，遵守工地上文明施工的有關規定。7 .遵紀守法，不亂紀、尋釁鬧事、吵架斗毆。8 .進入施工現場前對施工人員進行文明施工與安全教育，進 入現場后格遵守施工現場各種安全、文明施工規章制度， 聽從管理人員指揮，在確保施工質量與進度的同時一定要 做到安全施工，杜絕意外事故的發生。9 .安排專人觀測基坑土壁情況，及時匯報弁形成資料。第十一章下雨天氣基坑開挖防護措施根據天氣預報，本工程在基坑開挖階段的降水量較大，為 確保工程的順利施工和基坑開

13、挖的質量與安全，采取下列應急措施：坑頂排水溝的設置：基坑開挖前，在離坑頂1.0m處設置一條寬 300mm x300mm的排水溝。排水溝與現場排水系統連接，通過沉淀池排 入城市下水。預防外水流入基坑，破壞坑壁土穩定。雨水季節需派專人負責抽水、 排水，保證排水管網的暢通，如有緊急情況應立即通知管理人員。如基坑坡壁發生塌時，如條件允宜采取鋼板樁加擋板的圍護措施，受條件限制，不能打鋼板樁時，應采取打鋼管加擋板圍護措施，鋼管頂端用鋼絲繩拉錨，鋼管間距不大于400mm o后附計算書 目前，土壓力的計算，仍然是簡化后按庫侖公式或朗肯公式 進行。該工程基坑開挖 6.8米左右，常用的公式為： 主動土壓力：Ea

14、=1/2 Y H2tg2(45 /2>2CHtg(45 - /2)+2C2/工工中：E 主動土壓力(KN) , 丫 一一土的容重，采用加權 平均值。無粘結筋拉控制應力6 con = 0. 7X1570 = 1100N /m M ,扣除全部損失后預應力筋的有效應力6pe = 814N/m M。H擋土樁長(m)。一期先圍左河床，右岸河床明渠導流，設高、低兩個土圍堰，在低土圍堰保護下修筑 高土圍堰，基坑全年施工。一一土的摩擦角(0)?；又?護系統的設計必須滿足安全性、經濟性和可行性這三個基本 要求；。C土白聚力(KN) o 被動土壓力：EP=1/2能KPCt式中：EP被動土壓力 (KN) ,

15、 t 擋土樁的入土深度 (m) , KP被動土壓力系數，一般取 K2=tg2(45-0/2) (用等值摩擦角計算主動土壓力。摘 要通過工程實例，系統闡述了無粘結預應力混凝土結構設計中的若干技術問 題。在實踐中，對于抗深在10m的支護計算，把有粘聚力的主動土壓力 Ea,計算式為：E=1/2CHtg2(45。-/2)+2C2/丫。3. 2. 2樓蓋預應力框架梁的設置由于客房管道井的影 響，不能在橫向設預應力框架扁梁，因此該工程僅縱向設預 應力框架扁梁，跨度為 7m , 5. 1m、9. 3m、7. 2m跨度 的板將荷載直接傳給縱向預應力框架扁梁，橫向的風、地震 等水平荷載在樓板引起的力，主要由配置在柱上預應力板帶 的普通鋼筋承受。用等值摩擦角時，按無粘性土三角形土壓力并入中o,E=1/2 出2tg(45 -/ 2),而 E=E 由此可得：tg(45 -SX( o2= rH2tg2(45 - ¥/2)-4CHtg(45 - W/2)+4C2/r2rH2建立程：對較點(錨固點)A求矩，則必須滿足：2 MA=0 所以有：1KEP(23t+h-a尸Eq 23 (h+t)-a +Ep(h+t2- a)q 式中：K為安全系數，取 2,得：8.31t3+82.97t2-.75t=114.12插入深度及柱長計算：根據實際情況 t取最小正解；單 樁靜
