Atoll仿真說明書

1、123451112131415Atoll-LTE仿真說明書新建工程3導入地圖 4設置投影方式和投影帶6設置傳播模型74. 1LTE頻率范圍介紹74.2傳播模型介紹7網絡信息導入5. 1導入 Sites 表 115. 2 導入Antennas數據 5. 3 Transmitters 導入 5.4 Cells 導入5. 5添加基站5. 5.1基站模板設置155. 5. 2逐個添加基站185. 5. 3 添加一組基站195.6 MIMO的設置5. 7 Bearers 的設置 繪制 polygon 設置 LTE PARAMETERS 設置標準差和穿透損耗給transmitter賦傳播模型 傳播損耗預算

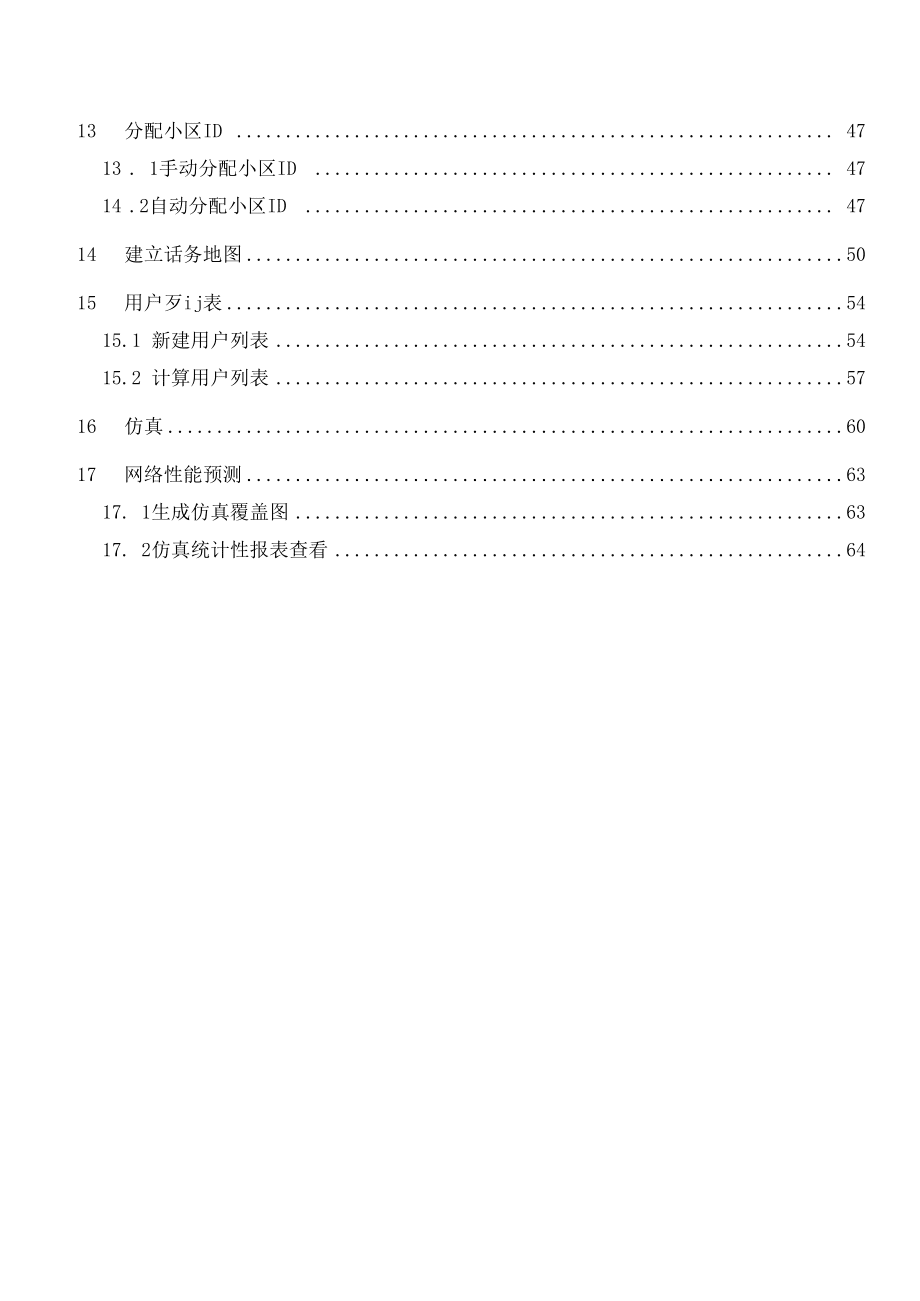

2、分配鄰小區11.1 手動分配功能11.2 自動分配鄰小區分配頻率1.1 1手動分配頻率2024626728833934103811393940124343431.2 2自動分配頻率13 分配小區ID 4713 . 1手動分配小區ID 4714 .2自動分配小區ID 4714 建立話務地圖5015 用戶歹ij表5415.1 新建用戶列表5415.2 計算用戶列表5716 仿真6017 網絡性能預測6317. 1生成仿真覆蓋圖6317. 2仿真統計性報表查看641新建工程打開Atoll程序后，在下圖所示的界面中點擊 按鈕，或選擇菜單File->0pen。Atoll打開一個空白的LTE模版工程

3、。工程模板中已經包含了缺省提供的天線數 據庫。圖1T建立工程2導入地圖把clutter, height和vector文件夾下面的index文件分別導入，次序不限. 導入的時候注意選擇對應的數據種類，如下圖所示，導入clutter的時候數據種 類選擇"clutter classes",導入height時數據種類選擇"Altitudes "，導入 vector的時候選擇" vectorsn .圖中的embed選項表示是否把地圖嵌入工程， 如果嵌入，工程無論轉移到哪臺機器上打開都不需要地圖.Data type"Clutter Hechts

4、廠 Ckitter Classes Traffic Vectors Text data 廣 Irnage Radio AntennasMicrowave Link Antennas一 Embed圖 2-1 Data type其中,clutter導入后，雙擊Geo下面的"clutter classes”項，打開 Clutter classes properties 對話框，在其中 uDescription ” 頁面下點擊“ Refresh"按鈕，這樣可以濾除掉地圖中實際上沒有的地物項。在Clutter classes properties對話框中的Display標簽中可以設置

5、每種地物的 顯示顏色。注意Display Type和Field的設置。如下圖示例。點擊每個legend 前面的顏色框，就可以為每個地物設置不同的顏色。同時將左下角的Add to Legend選上，這 樣方便以后調出clutter的圖例；調整Transparency條可以調整地圖顏色深 淺；可方 便地根據需要選中任何想顯示的clutter oJCTPVTJ4Tl-7 -8圖 2-2 Data type3設置投影方式和投影帶在tools-options中設置主副投影方式和投影帶，主投影方式和投影帶必 須和地圖自身的保持一致（地圖的投影方式和投影帶在height文件夾中 的projection文件中

6、可以顯示），副投影方式和投影帶是顯示出來給我 們看的，所以最好設置成經緯度形式看 起來比較直觀.如下圖所示.圖3-1投影方式4設置傳播模型4. 1 LTE頻率范圍介紹根據3Gpp協議，LTE規定的頻率范圍是:E-UTRAOperatingBandUplink (UL) operating bandBS receiveUE transmitDownlink (DL) operating bandBS transmitUE receiveDuplex ModeF 11 low-Ful顯力FdL lox-Fdl high11920 MHz-1980 MHz2110 MHz-2170 MHzFDD21

7、850 MHz-1910 MHz1930 MHz-1990 MHzFDD31710 MHz-1785 MHz1805 MHz-1880 MHzFDD41710 MHz-1755 MHz2110 MHz-2155 MHzFDD5824 MHz-849 MHz869 MHz-891MHzFDD6830 MHz-840 MHz875 MHz-885 MHzFDD72500 MHz-2570 MHz2620 MHz-2690 MHzFDD8880 MHz-915 MHz925 MHz-960 MHzFDD91749. 9 MHz-1784.9 MHz1844.9 MHz-1879. 9 MHzFDD1

8、01710 MHz-1770 MHz2110 MHz-2170 MHzFDD111427. 9 MHz-1452. 9 MHz1475. 9 MHz-1500. 9 MHzFDD12698 MHz-716 MHz728 MHz-746 MHzFDD13777 MHz-787 MHz746 MHz-756 MHzFDD14788 MHz-798 MHz758 MHz-768 MHzFDD17704 MHz-716 MHz734 MHz-746 MHzFDD331900 MHz-1920 MHz1900 MHz-1920 MHzTDD342010 MHz-2025 MHz2010 MHz-2025

9、 MHzTDD351850 MHz-1910 MHz1850 MHz-1910 MHzTDD361930 MHz-1990 MHz1930 MHz-1990 MHzTDD371910 MHz-1930 MHz1910 MHz-1930 MHzTDD382570 MHz-2620 MHz2570 MHz-2620 MHzTDD391880 MHz-1920 MHz1880 MHz-1920 MHzTDD402300 MHz2400 MHz2300 MHz-2400 MHzTDD4. 2傳播模型介紹a,用SPM模型標準SPM模型是基于Hata模型，適用于頻率范圍150 赫茲到 3500 兆赫茲、1

10、km 到 20km。GSM900/1800、UMTS、 CDMA2000、WiMAX和LTE均適用該模型。公式為：Pathloss=kl+k2*logl0(d)+k3*logl0(Heff)+k4*LDiffractions+k5*loglO(Hef f)*logl0(d) +k6*(Hm)+kclutter*f(clutter).這是一個半經驗半確定性模型，可以通過對傳播模型測試的數據進行校正得 到所有 的k值.如下圖所示，復制一個標準傳播模型，更改名字(比如du)，賦值.同樣的 方法可以得出mu, su和ru的傳播模型.圖4-1傳摸類型Atoll的傳播模型如下圖所示，有遠近之分，其實在ai

11、rcom中也有這個分別 的，只是我們平時沒有根據遠近來區分傳播模型過，所以在atoll中，上 面五個數值不用管它，只需要更改" far from transmitter ”欄下面的數值即可了 .另外這個傳播模 型還有視距信號的傳播模型和非視距的傳播模型的區別，如果沒有特殊要 求，這個我們也不區分了視為同一種傳播模型.所以klToss, k2Toss和kl-nlos, k2-nlos對應相 同即可.如果我們手上拿到的是airconi用的通用傳播模型，下面是aircom所用的通 用傳播模型和atoll的標準傳播模型之間的轉換表.這樣我們對我們需要用 到的傳播模型統一設置完畢.aircom

12、 atollb,使用cost-hata模型適用條件：頻率范圍1500-2000MHZ，收發距離l-20km,基站天線高度30-200m , 移動臺距離ITOm o圖4-3模型設置1點擊Formulas按鈕，可以增減傳播模型的種類，或者更改傳播模型的參數圖4-4模型設置2cost-hata模型屬于經驗?zāi)Ｐ?，主要是通過對手機天線修正因子a(Hr)的改 動來應對不同地物的傳播模型，所以不能準確反應出當?shù)貙?shí)際的無線傳播環 境，所以在可用SPM模型的情況下不推薦使用cost-hata模型.c,使用 Okumura-Hata 模型使用條件：GSM900頻點比較適合；基站天線有效高度為30-200m ；移動

13、臺 天線高度為通信距離為1-20km ；地形為城區、郊區、開闊地、丘陵、山 地、水域等。設置方法與cost-hata模型基本相同。5網絡信息導入編輯Sites表,Transmitters表和Cells表 表的模板見下面的插入文件.5. 1導入Sites表如下圖所示，在Data下面，右鍵sites-open table,會彈出一個excel表 格,直接把站點信 息拷貝進去即可.注：如果設置了顯示系統為經緯度方式，則所有經緯度數據都應該轉換為十 進制的數值。圖5-1基站導如果想要?jiǎng)h除一個或多個基站，可以在Sits表或ExplorerData標簽里 面的Sites文件夾中刪除。數據導入后會自動在地圖

14、窗口中顯示，無需刷新或保存。進入Sites的 Properties對話框（右鍵點擊Sits文件夾,選擇彈出菜單的Properties 命令）可以更改站點的顯示屬性。如下圖所示：圖5-2基站導入選擇Unique是按單一顏色顯示；選擇Discrete values和Value intervals可按一定特征來顯示顏色。缺省就是單一的黑色圓圈來表示基站。如需更改基站的符號和顏色，請選擇Legend后，點擊上頁對話框中的 Actions按 鈕，選擇Properties命令，在彈出的Display對話框中，可 以更改顏色和圖標形狀。5. 2導入Antennas數據在Atoll中，點擊瀏覽窗口中Anten

15、na文件夾，選擇New命令。在Antennas New element properties 對話框中， 有 General, Horizontal pattern ， Vertical pattern 和 Other properties 標簽。Antennais new ele>ent propertiesBomoilal HtterB Fertical Patt- ) Oiker PtoperiiecName:|38E2EfiXanufactur ex |旦aimI o dBi TPattern(For info mat ionCoramenis:I 確定 I 取消 I 應用1圖5

16、-2天線導入在General標簽中輸入天線名，增益和電調角數值。注：如無電調角數據也可，Atoll會自動從波瓣圖中讀取電調角。這里輸入 的Electrical tilt數值僅僅是供用戶作為參考信息，對計算不起任何作 用。天線增益的單位可以是dBi ,也可以是dBd,在Tools Options Units 里進行單位選擇。在Horizontal pattern與Vertical pattern標簽中分別輸入水平和垂直 波瓣圖信息?？梢赃x擇在Other properties標簽中輸入其他參數作為參考 信息。在Other properties標簽中的參數不會對計算產生影響。5. 3 Transmi

17、tters 導入類似sites導入，在Data下面，右鍵transmi11er-open table,彈出 excl表格，把編輯好的excl信息復制進去即可.導入后按工具欄的刷新 按鈕，Atoll會自動分配每個發射機 以不同的顏色以便區分。注意的是彈 出的表格中有些列的信息和我們的模板表里面的未必正好對應，把不對應的 列隱藏.方法為選擇菜單Format->Display columns。在彈出的Columns to be displayed對話框中，對照Excel中的列，將多余的columns前面 的勾去掉，使其隱藏。最后保留與Excel表中相同的列。如下圖所示：在 Data 下面,右鍵

18、 transmitters-cells- open table,在彈出的excl表格中粘貼入編 輯好的cell信息.Cells可以按使用者的習慣來取名，Atoll為Cells的取名習慣是：所屬 的 Transmitter 名（0）。5. 5添加基站上面介紹了在工程中導入現成的網絡數據的方法與步Atoll提供了另外一種添 驟。加基站的方法，可以讓用戶簡單地在地圖上直接添加。5. 5.1基站模板設置圖5-5基站模板設置如上圖，在工具欄中的模板下拉菜單 中選擇口：Manage Templates打開模板設置窗圖5-6基站模板設置2在窗口中選擇其中一個模板然后打開它的屬性(Properties),或新

19、建一個 模板(點Add按鈕)：Z兇10 MHz - Urban (3 sectors) properties圖5-7基站模板設置3在打開的模板設置窗口中就可以設置相關的小區半徑，扇區數，天線高度以及LTE基站的相關缺省參數。設置好之后在模板選擇菜單中選中對應的模板：圖5-8基站模板設置4假設已經設置好的模板為10MHz-Urban(3 sectors) o選中后按下面步驟可以單 個或成組添加新站。5. 5. 2逐個添加基站點擊Atoll工具欄 按鈕，這時鼠標變成3個蜂窩的形狀，如下圖所示。然后在地圖窗口中，在需要添加基站的地方直接點擊，就可以將一個基站(含3個transmitter )放置的該

20、位置上。同時Atoll會在各數據表中添加相應的信息。按著鍵盤的Ctrl按鍵可以連續放置多個基站。放置基站 Esc按鍵退出 完畢后，按當前狀態。5. 5. 3添加一組基站點擊Atoll工'按鈕，這時鼠標后多了一個多邊形符號然后在地圖窗口中，在需要添加一組基站的區域周圍畫一個多邊形，這樣Atoll就 會自動在該區域里面按一定的站間距布下一組基站，如下圖所示：H A圖5-10添加一組基站1布好站后如下圖所示: 口«M4M.LJ0 C«vwm* H Tt»«il vw . 一“" UrU 0-1>5 ，一-J.E DmU一 % Ml MT

21、.區,<»« 3-2 tV»MH Ut c«u n«Mu«cH j-osa 九9y “ My，m，3 )*03e 2。3 費*步*>*;*:0形， * (*#，* *BA*-«r *#rM-*# 煲*，-*<*曲*<IK圖5-11添加一組基站同樣，Atoll會在各數據表中添加相應的信息。如果需要?jiǎng)h除剛才布下的一組基站，可以按照上面所介紹Site表中刪除，的，在 也可以通過以下操作，更快地實現刪除效果：右鍵點擊Explorer窗口 Data卷標中的Hexagonal Design文件夾中基站的 Grou

22、p ,然后選擇Delete ,這樣整組的基站就會被刪除。5. 6 MIMO的設置在Atoll的LTE中提供了 MIMO技術的設置，用戶可根據自己需求去設置這部 分。具體操作如下：1、在Explorer ->Data -> Transmitter文件夾 右 鍵 -> Equipment -> LTE Equipment 。I Sites Anttxmtsitel22圖5-12 MIMO設置1分別雙擊 Default Cell Equipment 和 Default UE Equipment 記錄行。圖5-13 MIMO設置2在彈出的窗口中選擇MIMO頁，設置對應的接收和發

23、射天線個數，以及相應 的MIMO增益，Mobility等。下圖為默認的表格。PcMttJ圖5-14 MIMO設置32、在 Explorer ->Data -> Transmitters 文件夾右鍵 > Open Table3、針對要考慮MIMO的發射機，用戶需要在Transmitter求格中的Number of Transmission Antennas 和 Number of Reception Anten曲寫發射和接收天 線的個數。-Q :2圖5-15 MIMO設置4Explorer ->Data -> LTE Parameters -Terminals-）給

24、對應要考慮 MIMO 的 終端設置 Antenna Diversity Support 為 MIMO ,并且在 Number of Transmission Antennas和Number of Reception Antennas中填寫發射和接收天線的個數。9 dBnDversity ScpocrtMnbpr of Artfnna ParsTrarwnomon：圖5-16 MIMO設置54、在 Explorer ->Data -> Transmitters 文件夾右鍵Cells 中，對于要考慮MIMO的小區，需要設置上下行的Diversity Support方式。下行有 Tran

25、smit Diversity、SU-MIMO 或 AMS ,上行有 Receive Diversity、 SU-MIMO 、 AMS 或 MU-MIMO 。如果選擇了 AMS的天線分集方式，那么，用戶還需要在上面表格里設置 AMS/MU-MIMO Threshold 一欄。圖5-17 MIMO設置65 . 7 Bearers 的設置承載的設置與仿真得出的峰值吞吐率結果直接相關，這里我們可以根據設備 情況來自行設置：在 Explorer ->Data -> Transmitter 文件夾右鍵 一Equipment -> LTE Equipment圖 5-18 Bearers 設

26、置 1點擊 Bearer Selection Thresholds 彈出 C/(I+) Thresholds 窗口。可以 在這里設置對應不同的C/(I+N)所選擇的承載，其值與設備的能力有關。在 Explorer ->Data -> Transmitters 文件夾右鍵 一Network settings-)LTEBearers圖 5-19 Bearers 設置 2彈出的窗口中可以設置對應不同承載所選擇的調制和編碼方式。圖 5-20 Bearers 設置 36 繪制 polygon在局方?jīng)]有提供polygon的情況下，我們需要手動繪制polygon,因?yàn)?polygon對于我們的作

27、用很大，需要根據polygon來區分站點，設置不同 的傳播模型等.如下圖所示點擊new vector layer這個小圖標.圖 6-1 繪制 polygon這時在Geo下面會出現一個新的“ vectors"，我們把它改名為du.然后再 點擊下圖所示的new polygon的小圖標，就可以在地圖窗口上繪制一個 polygon 了.同樣的方法可以繪制mu, su, ru的polygon.ZonesPopulationClutter ClassesClutter HeightsDuittl Terrain Model圖 6-2 polygon 設置繪制完成后，我們需要把我們繪制的polyg

28、on做一下保存，保存成tab格 式，后面要用至u,duM: 十甲 fflOpen Table Froperti es RonamoDeleteS&wSav* A« EditTransfer to Dat. t<bCentre in the Map WindowMdke accessible in圖6-3保存polygon設置如果局方已經給了我們tab文件，這一步的繪制操作可以節省了。7 設置 LTE PARAMETERS1） Environment 設置 .（分另ll有 dense urban, urban, suburban W rural 四種環境）.選中其中一種環

29、境，雙擊打開，在general頁面中設置各種 用戶（示例中為商務用戶和標準用戶）的移動性類別和在這種環境下每種 用戶的人口密度（人口密度可以通過規劃區域內人口總數/面積數來得 到）；在clutter weighting頁面中，可以設置各種地物上的話務權重和 室內用戶比例。u LTIs 2J圖7-1環境設置1圖7-2環境設置22） user profile設置.如下圖所示，可以設置各種業務的業務模型（業 務種類可以自行添加），這個必須填入每小時呼叫次數，持續時間（VoIP 業務）或者上下行數據量（數據 業務）。Explorer圖7-3業務設置1圖7-4業務設置3） mobility types

30、設置° 分別有 50km/h, 90km/h 和 pedestrian 三種移 動類別，可以根據 需要再增加.每種移動類別給他們賦上對應的平均移動 速度。國 Data | $ Geo 4 Modules |_ _心te由as-H _J Transaitttrs-t Predictions一 LIE Faraaeters) J Services-J Mobility Types* 50 kn/h港 90 kn/h Fixed,法 Pedestrion _| Terminals + _j Usfr ProfilesH _ Sutler ibtrx LTE回ACP - Automti c

31、Cell Pl wrung Kf onel D«si 0R 02JMicro>tve Radi Li nlcs 0 Cf Metsur«m<nts0 1 Test Hol>i.l«圖7-5移動類別設置4) service和terminals設置。可以根據實際情況增減業務種類和終端種 類。對于終端，如前所述，我們可以在terminals里設置終端的MIMIO 方式以及噪聲系數等。圖7-6業務和終端圖7-7業務設 置9 dBn圖7-8終端設置面所有的LTE PARAMETERS設置，各種參數之間都有一定的嵌套關系 面的service往上一步步設置，最

32、后設置environments,這樣方便理 解。8設置標準差和穿透損耗在Geo下面雙擊clutter classes,然后對各種地物的模型標準差、穿透損 耗等進行設 置，如果不設置，Atoll會采用在Default Values標簽 中的缺省值：如全部clutter的standard deviation為7dB 圖8-1地物設置9給transmitter賦傳播模型這里我們首先要區分區域，然后再根據區域來設置傳播模型.下面一步步來操作.在設置之前我們先說一下各個zone的不同之處.Filtering zone這個zone是用于過濾site或者transmitter信息的，當把一個 polygon

33、導入filtering zone的時候,polygon外部的所有站點都將被隱 藏.Focus zone重點關注區域，把一個polygon導入該zone后，這個polygon里面的站 點會著重顯示外圍的站點將白化顯示.這個zone只起著重作用.Computation zone仿真計算區域.把一個polgyon導入computation zone,則所有的仿真僅 僅在這個polygon內進行，否則仿真會在所有撒有traffic的地方進行； 仿真出圖只顯示這個polygon內的結果，否則顯示所有可見站點的結果.這個zone起限制仿真 和出圖范圍的作用.Hot spot zone熱點區域，只有這個zo

34、ne下面允許存在多個polygon獨立存在.其他 zone下面的幾個polygon都必須來自一個統一的tab文件.當需要根 據polygon撒話務的時候，把一系列的polygon導入這個zone,可以起 到一個提供每個polygon邊界點的作用.Printing zone打印區域.當要把當前仿真結果打印成pdf文件時，畫一個打印的區域范 圍,pdf文件會輸出這個zone范圍內的顯示信息，否則輸出整個地圖范圍內的顯示信 息.Coverage export zone當把仿真顯示圖導出成grd, grc格式的時候，可以 選擇導出區域，如果我們已經設置了 coverage export zone,則導

35、出的文 件只顯示這個zone內的信息.Export圖9-1區域設置OK1）首先，利用各個區域的polygon來區分站點.在Geo下面，右鍵點擊 Zones下面的X m I 4 ;zon口口口 d 口口 filtering zone-import, 把已有的 polygon 導入 ,比如導入 ru.（從 ru 里面的站點開始設置然后分別再設置SU, mu,最后設置du里面的站 點）.ImportExport.Properti ts.DrawFit to Map Yfdow t« ZoxteActivate Transmitters Deactiviit< Tr ansmi tte

36、rsCentre xn the Map WindowAdd Sites to a List Add Transni tiers to List.Hake accessible in圖 9-2 polygon 導入此時,transmitter下面的站點不再是所有的站點了，而是ru里面的站 點，如下圖所示聞 | 3 Gee | 0 ModUesA|仙七Tronarittei-z SUelO.lBy suao.2 B一 SHdO.3 y sg My Sl<o2.2Sito2_3 StU3JV Stto3_2St<a3SY S"_lSit方N Stt» 3 StteJU

37、 同srazSitHJ!r<d:ctions_| LIE ftr meter s0 _| SubscribersQ _ LIE Similaliens圖9-3 polygon站點導2）此時，我們點擊右鍵點擊transmitters,在右鍵菜單中點properties, 開始對ru里面的站點進行一個統一的傳播模型的設置，并且設置預算半 徑和預算精度.預算半徑根據實際情況需要，預算精度和地圖精度一致.在station templates頁面下，選擇和我們區域?qū)?yīng)的模板.圖9-4區域站點設置3）現在ru這個polygon內站點的傳播模型已經設置完畢了 .現在我們 重新重復一下上面的步驟把su,

38、 mu, du里面的站點傳播模型分別設置.要 注意的一點就是filtering zone下面只能有一個polygon的存在，所以 我們需要把su, mu, du分次導入（每次導入后會把之前的polygon替換 掉）.如果站點在最初導入的時候就能區別好站點是屬于du, mu, su還是ru的,可 以在站點導入的時候在comments欄中注釋好，然后通過對comments的內容分組（如下圖所示），則可以把不同的transmitter區分開，對不同組的 transmitter賦予不同的傳播模型這樣就比較方便.圖9-5區域模型設置10傳播損耗預算如下圖所示，在Data下面，右.鍵transmitter

39、s,在菜單中選中 calculations-calculate path loss matrices 即可。Atoll 軟件在我們出 覆蓋圖時會自動計算傳播損耗，這一步一般不需要刻意去做。 Geo |母際Export.圖10-1傳播損耗預算在Atoll計算了 path loss matrix之后，如果沒有修改扇區的無線參數 （如站點位置、天線型號、方向角等等），Atoll不會自動重新計算這些 小區的path loss；如果修改了某個或多個扇區的無線參數，在進行覆蓋預 測時，Atoll會自動先計算這個或多個扇區的path loss matrix ,再生成 覆蓋圖。11分配鄰小區Atoll提供手動

40、填寫鄰小區列表，或手動添加鄰區功能，以及自動鄰區分配功 能。注：鄰小區的分配不影響Atoll的仿真結果。（所以只需要仿真結果 的時候無需分配鄰小區）1L1手動分配功能1、右.鍵點擊 Explorer Data 標簽 Transmitters 文件夾，選擇 Cells-) Neighbours-> IntraTechnology NeighboursExport.UOBa , 590 ,595 I 1>(圖11T手動分配鄰小區2、在彈出的屬性對話框中人工設置鄰區列表。圖11-2手動分配鄰小區23、按工具欄上的圖標，然后在地圖上點擊某個發射機，即可顯示與該扇區為鄰小區關系的小區。圖11

41、-3手動分配鄰小區SiUi3MMhr<4><E Srabici tn si1L 2自動分配鄰小區1、右鍵點擊 Explorer/ Data 標簽 Transmitters 文件夾，選擇 Cells-> Neighbours->Automatic allocationH-< Of h" I圖11-4自動分配鄰小區12、在彈出的屬性對話框中設置鄰區分配的條件，然后按“Calculate”開 始計算。圖11-5自動分配鄰小區23、分配結果會顯示在同一個對話框中。按“ Commit ”提交分配 結果。P sc，e,M3 cells es Mi(h B Fq

42、vc« e<jac«n« cell> a> n«.<h> 廠 For<« a/$Mi i, Fqsc« ioml iiii ，l«set neisoojs>»ortane« IMtMgAutCBatic Keiehbour All，”IU«I 1. 60i 士 Kai Ie ，1irlkvin悵covtntt c»£di 110MYUnSv” >l<rt ； 9 心3” <£d 3 0>“ Mid C

43、ower*4 Qs：0 * jMtUlUC«ll“rVeiCboBl“C-(,)(G,C7()C-i tSittlOJ5ICrn9 OHS1 w<Tools兇Xiteil.iw “cc-$it«。口e. s»I.Me.oe:SIQE.3n 3MJMSw *9濃331. T4,C3Z8” ： t&.» ei 423X 8a31.0&r»rs»5 c» ”if. n nC，H.i，t ?i1 M ws-U S2li 31J O4FS>4喻，8 Ma O0：».， 33“ 14IT X

44、7; ll，3肘.3, 8”A 39 *49，±) ei ill.4>t.Mt九18.n 4tX 410 ”，t4。，川1忸V 55l1 1t OSSI ,，i grsCoMt圖11-6自動分配鄰小區34、按工具欄上的圖標，然后在地圖上點擊某個發射機，即可顯示與該扇區 為鄰小區關系的小區。結合最佳小區覆蓋圖(Coverage by transmitters prediction ),川戶可 更直觀地看到鄰區關系。直接按著CTRL鍵，針對需要添加到本小區的其它 小區按鼠標左鍵，即可把其它小區作為本小區的鄰區，重復此操作，即可刪 除其鄰區關系。12分配頻率分配頻率時.，我們可以直接

45、輸入已有的頻率。如果沒有，則我們可以利用Atoll的自動頻率分配工具來進行。注意：分配頻率只用于異頻組網。12. 1手動分配頻率右鍵點擊 Explorer/ Data 標簽 Transmitter 文件夾，選擇 Cells-Open Table ,在表格 的Channel Number 一欄里直接輸入信道號。如下圖：12.2自動分配頻率右鍵點擊Explorer/ Data標簽Transmitter文件夾，選擇 Cel1s->FrequencyP1an->Automatic Allocation。RI圖12-2自動分配頻率1在彈出來的對話框里設置分配時要考慮的條件和限制參數。勿用圖1

46、2-3自動分配頻率2在Interference Matrices部分，我們可以直接設置一個Quality Margin ,或者可以點擊Calculate按鈕來計算得到各小區之間的干擾概 率，結束后再選上Take into Account。RehtlonsInterference MatricesQuality Margin:DeleteDetails.V Tate into Account圖12-4自動分配頻率設置好后再點擊對話框下方的Calculate按鈕運行頻率分配。在計算過程中，優化 函數值會不斷降低。Calculati onsCTotal Cost : 195.685806 . sca

47、nning. ： Si te91_3 (0) Events Tasks /Stop圖12-5自動分配頻率分配結束后可以看到該方案下的總成本。點（tommit按鈕提交分配結果。Frequencies allocationFreouencji Alocabon |AllocateS-SCH ID Akxation Strategy6 Erequendesghy5ical Cel IDsFree6 Same perResultsfjTotal Cost ：b.00622RecalaJate CostSiteT ransmittefNameInitial Channel NumbctChannei N

48、mnberChannel ABocation StatusInitial 人 Phytical CHIDStleOSteO.1SteO.KO)02NoTABocated0S.teOS*e0 2SieO 2(0)00 NofABoced0SiteO$，e0_3S 血&0)0NotAloced0S»e1S«e1JSte1.1(0)05 3八人山冗0SitelSte1.2S<eL40)0NtXAloced0SitelS4e1.3S«e1.3(0)00 NotAlocted0SitelOStelOJS»e10J(00NNa AlocXed0S

49、87;te10S<e10_2$證10_即00 NotAloarfed0SitelOStolO.3S>e10.3(005NotABoced0Sitel 00StelOO 1SitelOO 1(00 NotABocaed0 v£lose |圖12-6自動分配頻率4此時打開Cells表格就可以看到Channel Number欄的內容已被更新，并 且 Channel Allocation Status 欄里顯示為 Allocated 狀態。13分配小區ID分配小區ID時，我們可以直接輸入已有的ID。如果沒有，則我們可以利 用Atoll的自動小區ID分配工具來進行。注：小區ID的分

50、配不影響Atoll的仿真結果。（所以只需要仿真結果的時候無需分配小區ID ）13.1手動分配小區ID右鍵點擊 Explorer/ Data 標簽 Transmitter 文件夾，選擇 Cells->OpenTable ,在表格 的Physical Cell ID 一欄里直接輸入ID號。如下圖：圖13-1手動分配小區ID13. 2自動分配小區ID右鍵點擊 Explorer/ Data 標簽 Transmitter 文件夾，jMls->Physical Cell IDs->Automatic Allocation考圖13-2自動分配小區ID 1在彈出來的對話框里設置分配時要考慮的

51、條件和 限制參數。Physical Cell ID Allocation團.Ftywcd Cel ID AJtoc卬所ReiaUonsS-5CM D Aloc4ecn StM，/Pg0 f OtmeDelauM：|"100、Swe p JUResultsTotCost:,02 抬眄CortSkTl4fUfMtl<NN«mIrwtuM n MHOPhyttc. MID23 P SCH idPSCH 10$*MSdM_1- I0000S.ieO$MM_2S«eO.2|O|0000SitoOSiicOJ“叱地0000SitelSrfelJ0000SrfolSMJS
