可控硅控制器CF6K-1B-說明書

1、CF6K 1B型可控硅控制器技術說明北京綠野創能機電設備有限公司北京綠野創能機電設備有限公司可控硅控制器技術說明書9123456概述I 人 * 1111111111111111111111111!技術參數I1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1工作原理I L )/)、 1:111111111111111111結構特征和安裝, 使用方法，”，”,，”，”,問題與對策，”,，小,，小,222335附圖1234!電原理, 外型及安裝示意圖, 整流電路接線示意圖, 可控硅反并聯交流調壓電路接線示意圖6789附表1 U3TTQ-U3TTY系列可控硅模塊功率組件，”，”,2

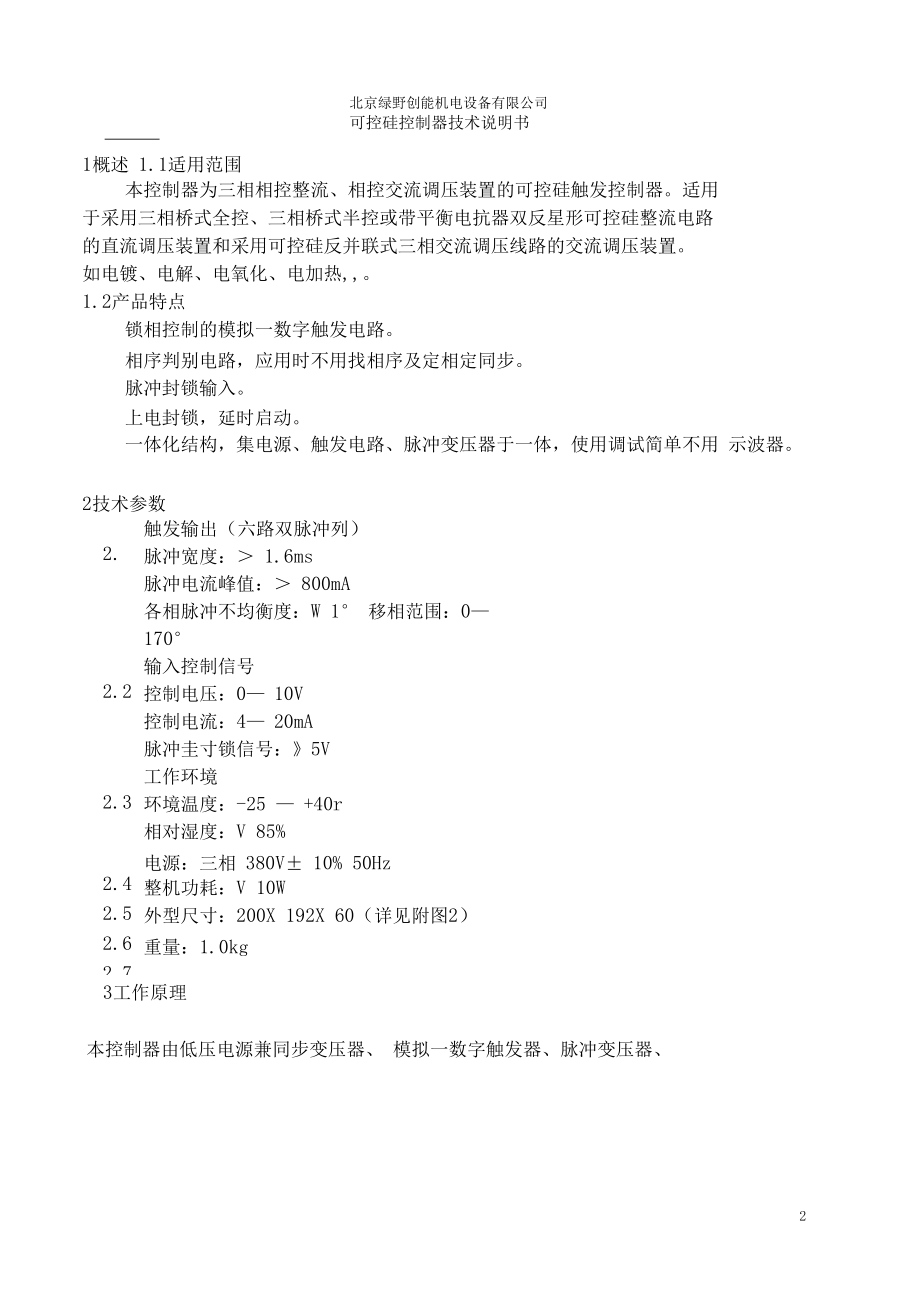

2、 U3TTJ系列可控硅模塊功率組件，小,，小,，小,，10111概述 1.1適用范圍本控制器為三相相控整流、相控交流調壓裝置的可控硅觸發控制器。適用 于采用三相橋式全控、三相橋式半控或帶平衡電抗器雙反星形可控硅整流電路 的直流調壓裝置和采用可控硅反并聯式三相交流調壓線路的交流調壓裝置。 如電鍍、電解、電氧化、電加熱,。1.2產品特點鎖相控制的模擬一數字觸發電路。相序判別電路，應用時不用找相序及定相定同步。脈沖封鎖輸入。上電封鎖，延時啟動。一體化結構，集電源、觸發電路、脈沖變壓器于一體，使用調試簡單不用 示波器。2技術參數2.12.22.32.42.52.62.7觸發輸出（六路雙脈沖列）脈沖寬度

3、： 1.6ms脈沖電流峰值： 800mA各相脈沖不均衡度：W 1 移相范圍：0170輸入控制信號控制電壓：0 10V控制電流：4 20mA脈沖圭寸鎖信號：5V工作環境環境溫度：-25 +40r相對濕度：V 85%電源：三相 380V 10% 50Hz整機功耗：V 10W外型尺寸：200X 192X 60（詳見附圖2）重量：1.0kg3工作原理本控制器由低壓電源兼同步變壓器、 模擬一數字觸發器、脈沖變壓器、沖封鎖、相序自鎖定等部分組成。其電原理圖見附圖1。本控制器的觸發脈沖電路采用鎖相控制的模擬一數字觸發器。由低壓電源兼同步變壓器提供單相同步信號， 由鋸齒波發生器產生與電源 同頻的鋸齒波，此鋸齒

4、波電壓與來至輸入端的控制電壓比較， 比較后控制鎖相 環的工作。鎖相環輸出信號頻率與電源嚴格同步， 經由GAL器件組成的分相組 合電路產生6路雙脈沖列，再經脈沖放大，脈沖變壓器隔離輸出。改變控制電壓即可實現觸發脈沖移相。在比較器前接有最大控制角amax（決定觸發脈沖零位“下限整定”）和最小控制角a min（決定最大輸出電壓 “上限整定”）調節電位器，可在面板上調節。本控制器設有相序自鎖定電路，用戶不必考慮調壓裝置的相序，免去確定 相序的麻煩，這部分用戶不需調節。還設有脈沖封鎖電路，由外加信號控制。控制器面板設有“電源”、“失控”和六個脈沖輸出指示燈，以顯示控制器 工作狀態。控制器電源正常時，“電

5、源”燈亮；電路異常時，“失控”燈亮；當觸發脈 沖正常時，與之相對應的脈沖輸出指示燈亮。4結構特征和安裝本控制器配有半封閉外殼，內部裝有電源變壓器和控制板（包括脈沖變壓2。器）。面板上設有接線端子、調節電位器和狀態指示燈。本控制器可垂直或水平安裝在調壓裝置中，外型和安裝示意圖見附圖請參閱5.2節確定了 /Y跳線位置后再把控制器安裝于裝置中。5使用方法5.1接線根據選用的不同線路分別參照附圖 3、4接線。觸發線、控制線、電源線這三種不同性質的線必須分別捆扎，并盡可能短 捷，電源引入線注意與其它導線絕緣，最好單行。接線表端子號1236789101112131415161718192021222324

6、作用電源380V 50HZ420mA輸入KGKGKGKGKGKGA+A-B+B-C+C-選用導線1多或 單股導線屏蔽線K、G用1多股導線雙線絞合9#、10#、11#端子是外接電位器移相控制輸入端子，電位器阻值310KQ,功率不限。10#端子接電位器中心滑動頭，當滑向9#端子一側時輸出電壓增大。6#、7#端子用于連接420mA的電流控制信號。8#端子是420mA電流變 換輸出信號，當采用電流控制輸入時，此信號還必須連至10#端子(見附圖3C)。 當需要在電位器調節電壓控制和 420mA電流控制間進行切換時，需要增加一 只轉換開關進行切換(見附圖4)。如果12#端子加5V電壓，或者12#端子與9#

7、端子短接，則觸發脈沖被封 鎖。不用此功能時12#與11#端子短接(見附圖3C)o當采用三相橋式半控整流電路時，將附圖3中A-、B-、C-可控硅分別用二極管替換，與原來A-、B-、C-可控硅控制引線連接的端子懸空。5.2移相范圍整定通電前應仔細檢查接線的對應關系：三相橋式整流電路：1#端子接變壓器初級A,對應變壓器次級a接A-元件 陰極A-(K)接15#端子；而2#端子接變壓器初級B,對應變壓器次級b接B-元 件陰極B-(K)接19#端子，3#端子類推。交流調壓電路：1#端子接A-元件陰極A-(K)接15#端子；2#端子接B-元件 陰極B-(K)接19#端子，3#端子類推。當整流變壓器內部接法與

8、附圖 3不同，如圖1(a)所示時，會出現輸出最 大值達不到要求的情況，此時應改為圖H C 1(b)接法。用萬用表檢查電源線各相間及其他控制線間絕緣。 調至零位方可進行如下調試。5.2.1跳線連接(當用在交流調壓電路時，跳線將位置2、3連接，與負載接法無關。) 如下圖所示。當主電路變壓器初級采用接法時， 當主電路沒有變壓器或變壓器初級采用檢查無誤，將給定信號跳線將位置1、2連接;丫接法時，跳線將位置2、3連接。rr-GAL16V8GAL16V8555接口 ： 口 汽4.I _ I * - 3 _ r 、丫接23555圖2跳線位置圖522上限整定與下限整定（除非特殊用戶，一般不必此項操作）接通電源

9、，改變輸入控制電壓值，調壓裝置的輸出電壓會發生變化。 將控 制電壓給定調至最大值，調“上限整定”電位器，使輸出電壓剛好為最大值； 再將控制電壓給定調至零位，調“下限整定”電位器，使輸出電壓剛好為零， 上述調整要反復進行，直至滿足移相范圍要求為止。此二電位器調好后一般不 需再動。6問題與對策序號問題對策1調“上限整定”電位 器時，如何兼顧失控指示 燈的狀態調節“上限整定”電位器時，隨著輸出電壓增加，失控指示 燈有可能發亮，如果發亮，將“上限整定”電位器向相反方向調 節，電位器調整在輸出電壓剛好減小，同時距“失控”指示燈亮 還有一小段調整范圍的位置上。2手動調節給定信號電 位器回零時，輸出不回零，

10、 并且輸出電壓非線性，有 跳變。按附圖3、4認真檢查控制器與可控硅間接線的對應關系。詳 細閱讀圖紙上的接線說明。3接線時，是否一定要 保證進線相序。不一定，控制器中有相序判別電路，相序判別電路會根據進 線的相序自動調整觸發順序。用戶只要按附圖3、4的要求，嚴格遵守控制器與可控硅接線的對應關系即可。4用白熾燈做負載調試 時，輸出不穩定，燈閃爍。白熾燈負載小，達不到可控硅的額定擎住電流值，解決辦法 是加大負載，例如在白熾燈上并接電爐子。5用于三相半控橋式整 流電路時輸出不回零。這種情況一般發生在接有 Y/Y連接變壓器的電路。解決辦法 把觸發板中C2換為1 （x f的無極電容。nsBU -彗口s三苕

11、0曾/獷|密一一J /wiMhiz 門WB ILWn 獷d-SQ_屯/迓巒苗一/亦號qHs I囲超f+矗 .島一 島嚴5Q T _Ld ss25=匕AD-U-=D7.IT2-盧呂直X A0AyfirJ 1rb| 衛北京綠野創能機電設備有限公司可控硅控制器技術說明書19218011o CjI IIr 11 II II II I II II 11 II II24|23|22|21血0|19丨18117|1引1511413GOK GOK GOK GOK GOK GOKC- C+ 0- B+ A- A+Cf6K-lb電源= fij380VABC4-20bA輸入-+給定輸入輸出訕1S|3|*|5|E|7
