電氣控制及PLC技術習題答案

1、第一章 參考答案1什么是低壓電器？低壓電器是怎樣分類的？答：（1）低壓電器通常是指工作在交流50Hz（60Hz）、額定電壓小于1200V和直流額定電壓小于1500V的電路中，起通斷、保護、控制或調節作用的電器。（2）低壓電器的分類方法很多，按照不同的分類方式有不同的類型，主要有按照用途分類、按照工作條件分類、按照操作方法分類和按照工作原理分類等分類方法。2什么是額定電流？什么是約定發熱電流？兩者有什么區別？答：（1） 額定工作電流：在規定的條件下，保證電器正常工作的電流。（2） 約定發熱電流：在規定的條件下實驗，電器在8小時工作制下，各部件的溫升不超過極限數值時所承載的最大電流。額定電流通常是

2、持續工作的條件下，而約定發熱電流是在8小時工作制下，后者大于前者。3我國的低壓電器經歷了哪幾代？答：我國的低壓電器產品大致可分為如下四代。第一代產品：20世紀60年代至70年代初；第二代產品：20世紀70年代末至80年代；第三代產品：20世紀90年代；第四代產品：20世紀90年代末至今。4低壓電器的發展趨勢是什么？答：（1）智能化（2）電子化（3）產品的模塊化和組合化（4）產品的質量和可靠性明顯提高5防止觸電有哪些措施？答：(1) 防止接觸帶電部件常見的安全措施有絕緣、屏護和安全間距。(2) 防止電氣設備漏電傷人(3) 采用安全電壓(4) 使用漏電保護裝置(5) 合理使用防護用具(6) 加強安

3、全用電管理6接地有哪些種類？保護接地有哪些形式？答：按照接地的目的可將接地分為如下幾類：工作接地。 保護接地，也稱安全接地。 過電壓保護接地。 防靜電接地。7保護接地要注意哪些問題？工作接地要注意哪些問題？答：保護接地要注意的問題： 電氣設備都應有專門的保護導線接線端子（保護接線端子），并用符號標記，也可用黃綠色標記。不允許用螺絲在外殼、底盤等代替保護接地端子。 保護接地線用粗而短的黃綠線連接到保護接地端子排上，接地排要接入大地，接地電阻要小于4W。 保護接地不允許形成環路。 設備的金屬外殼良好接地，是抑制放電干擾的最主要措施。 設備外殼接地，起到屏蔽作用，減少與其他設備的相互電磁干擾。工作接

4、地要注意的問題： 設備的接地不能布置成環形，一定要有開口，保護接地也遵循這一原則。 采用光電隔離、隔離變壓器、繼電器等隔離方法，切斷設備或電路間的地線環路，抑制地線環路引起的共阻抗耦合干擾。 設備內的數字地和模擬地都應該設置獨立的地線，最后匯總到一起。 工作地浮地方式只適用于小規模設備和工作速度較低的電路，而對于規模較大的復雜電路或者設備不應該采用浮地方式。 電柜中的工作地線、保護地線和屏蔽地線一般都接至電柜中的中心接地點，然后連接大地，這種接法可使柜體、設備、屏蔽地和工作地保持在同一電位上，保護地和屏蔽地最終都連在一起后又與大地連通。8怎樣制作接地裝置？答：正規的接地裝置有兩種簡易的做法，借

5、助埋入地下的金屬棒和金屬板實現對大地的電接觸。其中，鋼接地體的規格和接地線的規格都要按照相關規定。選擇地勢較低、較為潮濕的地方將金屬棒打入或者埋入地下。往往要使用多個金屬棒并聯構成接地電阻小于4W的接地極，金屬棒的一段加工成尖型，以便打入地下，棒長為2.5m9電磁輻射的危害是什么？如何防止電磁輻射？答：主要危害如下：（1）對人體的危害（2）對電氣、電子設備和系統的危害（3）對電器元件的危害防止電磁輻射的方法：電磁屏蔽是防止電磁輻射的主要措施。10何謂接地電阻？答：接地體或自然接地體的對地電阻的總和稱為接地的接地電阻11常見的觸電事故的主要原因有哪些？怎樣防止觸電？答：（1）常見觸電事故的主要原

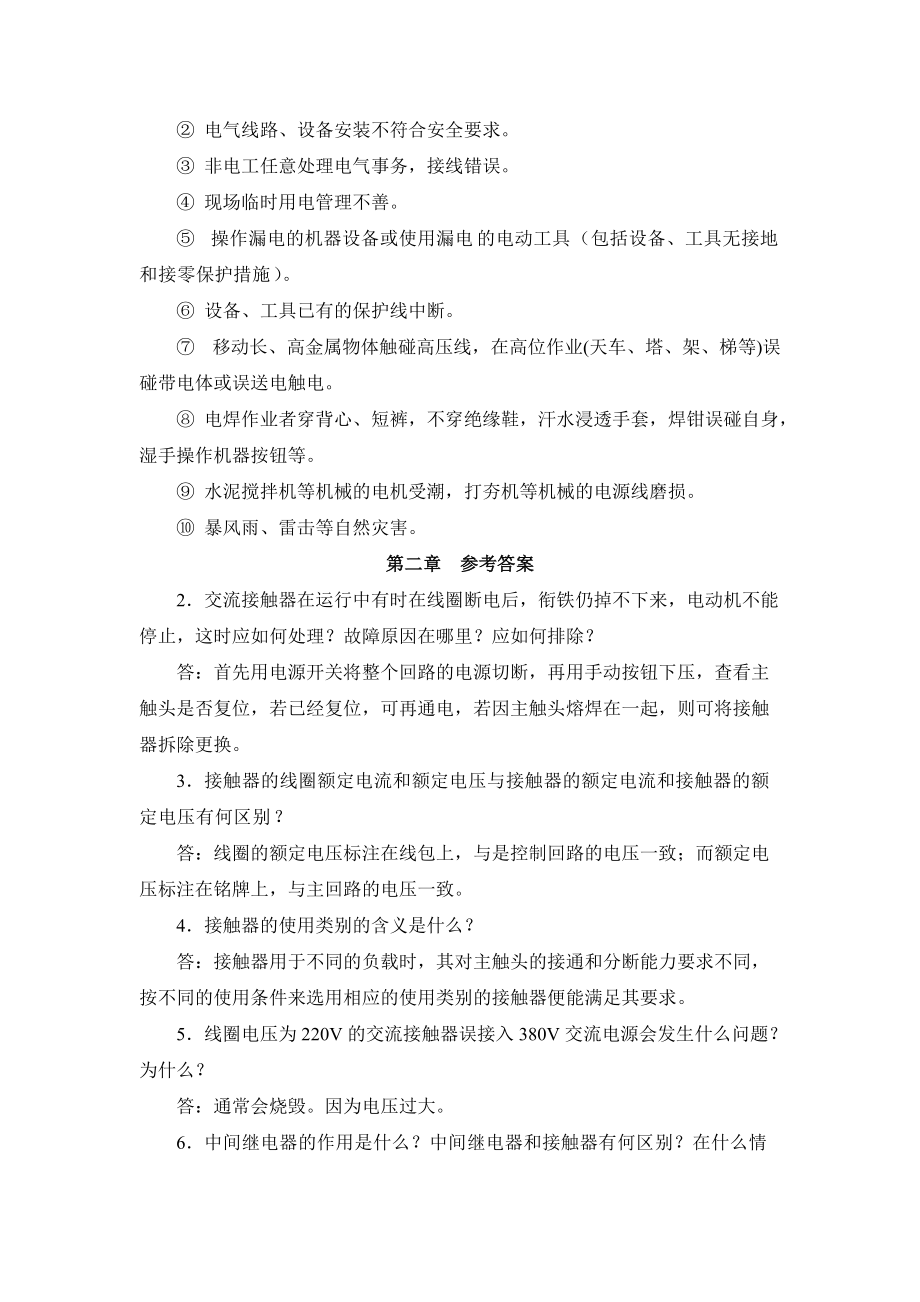

6、因常見的觸電事故的主要原因有以下幾個。 電氣線路、設備檢修中措施不落實。 電氣線路、設備安裝不符合安全要求。 非電工任意處理電氣事務，接線錯誤。 現場臨時用電管理不善。 操作漏電的機器設備或使用漏電的電動工具（包括設備、工具無接地和接零保護措施）。 設備、工具已有的保護線中斷。 移動長、高金屬物體觸碰高壓線，在高位作業(天車、塔、架、梯等)誤碰帶電體或誤送電觸電。 電焊作業者穿背心、短褲，不穿絕緣鞋，汗水浸透手套，焊鉗誤碰自身，濕手操作機器按鈕等。 水泥攪拌機等機械的電機受潮，打夯機等機械的電源線磨損。 暴風雨、雷擊等自然災害。第二章 參考答案2交流接觸器在運行中有時在線圈斷電后，銜鐵仍掉不下

7、來，電動機不能停止，這時應如何處理？故障原因在哪里？應如何排除？答：首先用電源開關將整個回路的電源切斷，再用手動按鈕下壓，查看主觸頭是否復位，若已經復位，可再通電，若因主觸頭熔焊在一起，則可將接觸器拆除更換。3接觸器的線圈額定電流和額定電壓與接觸器的額定電流和接觸器的額定電壓有何區別？答：線圈的額定電壓標注在線包上，與是控制回路的電壓一致；而額定電壓標注在銘牌上，與主回路的電壓一致。4接觸器的使用類別的含義是什么？答：接觸器用于不同的負載時，其對主觸頭的接通和分?jǐn)嗄芰σ蟛煌?，按不同的使用條件來選用相應的使用類別的接觸器便能滿足其要求。5線圈電壓為220V的交流接觸器誤接入380V交流電源會發

8、生什么問題？為什么？答：通常會燒毀。因?yàn)殡妷哼^大。6中間繼電器的作用是什么？中間繼電器和接觸器有何區別？在什么情況下中間繼電器可以取代接觸器啟動電動機？答：中間繼電器的作用是：中間繼電器主要起中間轉換（傳遞、放大、翻轉分路和記憶）作用，其輸入為線圈的通電和斷電，輸出信號是觸頭的斷開和閉合，它可將輸出信號同時傳給幾個控制元件或回路。中間繼電器的觸頭額定電流要比線圈額定電流大得多，因此具有放大信號的作用，一般控制線路的中間控制環節基本由中間繼電器組成。區別如下：用途上的區別：接觸器是指僅有一個起始位置，能接通、承載或分?jǐn)嗾l件（包括過載運行條件）下電流的非手動機械開關電器。接觸器不能切斷短路電流

9、，它可以頻繁地接通或分?jǐn)嘟?、直流電路，并可?shí)現遠距離控制。其主要控制對象是交、直流電動機，也可用于電熱設備、電焊機、電容器組等其他負載。中間繼電器觸頭和線圈通常都用在控制回路。使用回路區別：中間繼電器的觸點和線圈一般都用于控制回路，而接觸器線圈在控制回路。結構上的區別：中間繼電器一般沒有滅弧裝置，而接觸器通常有。小功率、輕負載的電動機。7電動機的啟動電流很大，當電動機啟動時，熱繼電器會不會動作？為什么？答：正常情況下不會動作；因?yàn)殡妱訖C(jī)啟動的時間比較短，因此熱繼電器不會動作。8某電動機的額定功率為5.5kW，電壓為380V，電流為12.5A，啟動電流為額定電流的7倍，現用按鈕進行啟?？刂?，要有

10、短路保護和過載保護，應該選用哪種型號的接觸器、按鈕、熔斷器、熱繼電器和開關？解：額定電流I=12.5A，接觸器、按鈕、熔斷器、熱繼電器可分別選擇：CJX1-12、LAY3-22、RT23-63/16和JRS2-25/Z。 9什么是電流繼電器和電壓繼電器？答：電流繼電器（Current Relay）是反映輸入量為電流的繼電器。電流繼電器的線圈串聯在被測量電路中，用來檢測電路的電流。電流繼電器的線圈匝數少，導線粗，線圈的阻抗小。電壓繼電器（Voltage Relay）是指反映輸入量為電壓的繼電器。它的結構與電流繼電器相似，不同的是，電壓繼電器的線圈是并聯在被測量的電路兩端，以監控電路電壓的變化。電

11、壓繼電器的線圈的匝數多，導線細，線圈的阻抗大。10按鈕和行程開關的工作原理、用途有何異同？答：按鈕和行程開關的工作原理基本相同，當按下按鈕時，先斷開常閉觸頭，后接通常開觸頭；當按鈕釋放后，在復位彈簧的作用下，按鈕觸頭自動復位的先后順序相反。用途：一般用于發出啟動或停止指令，它可以與接觸器或繼電器配合，對電動機等實現遠距離的自動控制，用于實現控制線路的電氣聯鎖。多為手控制。行程開關用于控制機械設備的運動部件行程及限位保護。在實際生產中，將行程開關安裝在預先安排的位置，當安裝在生產機械運動部件上的擋塊撞擊行程開關時，行程開關的觸頭動作，實現電路的切換。11溫度繼電器和熱繼電器都用于保護電動機，它們

12、的具體作用、使用條件有何不同？答：溫度繼電器和熱繼電器一樣，主要是用來對電動機進行過載保護溫度繼電器主要是對大、中容量異步電動機實行過載保護。在使用中一般將它埋設在電動機的發熱部位（如定子槽中或繞組端部），無論是電機本身出現的溫度升高，還是其他原因引起的溫度升高，溫度繼電器都可以起到保護作用，所以溫度繼電器直接反映該處的發熱情況，并在溫度達到設置值時動作，具有“全熱保護”作用。熱繼電器是按電流原則工作的，這種繼電器所反映的是電動機的電流，雖然電動機過載是其繞組溫升過高的主要原因，而且可通過反映電流的熱元件間接反映出溫升的高低。12第8小題中若選用了低壓斷路器，還一定需要選用熔斷器和熱繼電器嗎？

13、請選擇適合的低壓斷路器型號。答：不一定要選用熔斷器和熱繼電器；型號是：DZ47-63/16。13熔斷器的額定電流和熔體的額定電流有何區別？ 答：熔斷器的額定電流大于等于熔體的額定電流。14在什么情況下，電動機可以不進行過載保護？答：短時間運行的電動機。15說明熔斷器和熱繼電器的保護功能有何不同？答：熔斷器：短路保護和嚴重過載保護； 熱繼電器：過載保護。16現使用CJX1-9接觸器控制一臺電動機，若改用固態繼電器，請選用合適的型號。答：適合的型號很多，但額定電流一定要比9A大，如：10A。17空氣式時間繼電器如何調節延時時間？JS7-A型時間繼電器觸頭有哪幾類？畫出它們的圖形符號。答：用螺絲刀調

14、節。其觸頭有如下類型：18空氣式時間繼電器與晶體管時間繼電器、數顯式時間繼電器相比有何缺點？答：空氣式時間繼電器體積大，定時范圍小，精度低，價格低，基本已經淘汰；晶體管時間繼電器體積小，定時范圍大，精度高，價格低，使用廣泛；數顯式時間繼電器體積小，定時范圍大，精度高，價格高，使用廣泛。19什么是主令電器？常用的主令電器有哪些？答：在控制系統中，主令電器用做閉合或斷開控制電路，以發出指令或作為程序控制的開關電器。它一般用于控制接觸器、繼電器或其他電氣線路，從而使電路接通或者分?jǐn)?，來?shí)現對電力傳輸系統或者生產過程的自動控制。主令電器應用廣泛，種類繁多，按照其作用分類，常用的主令電器有控制按鈕、行程

15、開關、接近開關、萬能轉換開關、主令控制器及其他主令電器（如腳踏開關、倒順開關、緊急開關、鈕子開關等）。 21智能電器有什么特點？其核心是什么？答：智能電器有保護、監測、自診斷、顯示等功能；22三線式NPN型接近開關怎樣接線？答：23電容式和電感式開關傳感器的區別是什么？答：工作原理不同；能夠探測的物體種類多少有區別，前者多，后者少。24兩線/三線式NPN和PNP型接近開關怎樣接線？ 二線式NPN型接近開關接線圖 二線式PNP型接近開關接線圖 三線式NPN型接近開關接線圖 三線式PNP型接近開關接線圖25根據國家標準，三線式接近開關的信號線、電源線分別是什么顏色？答：棕色電源正極；黑色信號線；藍

16、色電源負極。26常用的接近開關有哪些類型？答：按照工作原理區分，接近開關分為電感式、電容式、光電式和磁感式等形式。另外，根據應用電路電流的類型分為交流型和直流型。27怎樣選用合適的接近開關？在選擇接近開關的檢測距離時要注意什么問題？答：選型： 接近開關類型的選擇。檢測金屬時優先選用感應式接近開關，檢測非金屬時選用電容式接近開關，檢測磁信號時選用磁感式接近開關。 外觀的選擇。根據實際情況選用，但圓柱螺紋形狀的最為常見。 檢測距離的選擇。 信號的輸出選擇。 觸頭數量的選擇。 開關頻率的確定。 額定電壓的選擇。28固態繼電器與接觸器相比有何優勢？答：體積小；動作快；允許動作頻率大；無觸點，噪聲小。2

17、9某學生用萬用表判定按鈕的接線端子的定義，他的操作和結論如下：（1）用萬用表的“歐姆擋”測定1號和3號端子間的電阻約為0，所以判定1號和3號端子間是常閉觸頭。（2）用萬用表的“歐姆擋”測定1號和2號端子電阻為無窮大，所以判定1號和2號端子間是常開觸頭。請問該學生的結論是否正確？為什么？答：第一個判斷正確；但第二個判斷不準確，若壓下按鈕，用萬用表的“歐姆擋”測定1號和2號端子電阻為零，才能判定1號和2號端子間是常開觸頭。30常見的啟動器的種類和用途是什么？答：按照啟動方法分類，啟動器有直接啟動和減壓啟動兩大類。其中，減壓啟動器又分為星形三角形啟動器、自耦減壓啟動器、電抗減壓啟動器、電阻減壓啟動器

18、和延邊三角形啟動器。31只用兩個單相固態繼電器，而把電源的第三相與電動機直接相連，這種設計方案的優缺點是什么？答：優點：成本低；缺點：當定子短路和接地斷開時，可能會觸電。 32交流接觸器的線圈能否串聯使用？為什么？答：不能，電壓過低時，接觸器不能動作。33怎樣區分常開和常閉觸頭？時間繼電器的常開與常閉觸頭與中間繼電器的常開與常閉觸頭有何區別？答：本章的實訓中有具體的方法。34電壓繼電器和電流繼電器在電路中起什么作用？欠電流繼電器常用于直流電動機和電磁吸盤的失磁保護。而瞬動型過流繼電器常用于電動機的短路保護，延時型繼電器常用于過載兼短路保護。過流繼電器分為手動復位和自動復位兩種。過電壓繼電器在電

19、壓為額定電壓的110%115%以上時動作，欠電壓繼電器在電壓為額定電壓的40%70%時動作，零電壓繼電器在電壓為額定電壓的5%25%時動作。過電壓繼電器在電路正常工作條件下（未出現過壓），動鐵芯不產生吸合動作，而欠電壓繼電器在電路正常工作條件下（未出現欠壓），銜鐵處于吸合狀態。35是否可以用過電流繼電器取代熱繼電器作為電動機的過載保護？答：可以。36簡要說明漏電保護器的工作原理。答：當被保護電路中出現漏電事故時，由于有漏電的存在，三相交流電的電流矢量和不為零，零序電流互感器的二次側有感應電流產生，當剩余電流脫扣器上的電流達到額定漏電動作電流時，剩余電流脫扣器動作，使漏電斷路器切斷電源，從而達到

20、防止觸電事故的發生。37電子式電器的特點是什么？答：體積?。痪雀?；動作頻率大；使用方便；功能強大。38繼電器有什么功能？答：繼電器的作用如下： 輸入與輸出電路之間的隔離。 信號切換（從接通到斷開）。 增加輸出電路（切換幾個負載或者切換不同的電源負載）。 切換不同的電壓或者電流負載。 閉鎖電路。 提供遙控功能。 重復信號。 保留輸出信號。39同一電器的約定發熱電流和額定電流哪個更大？答：約定發熱電流大。第三章 參考答案1三相異步交流電動機換向的原理是什么？答：改變通電相序。2直流電動機換向的原理是什么？答：改變定子或者轉子的極性。3三相異步交流電動機有哪幾種調速方法？答：變頻調速；變極調速；變

21、轉差率。4直流電動機有哪幾種調速方法？答：弱磁調速；調壓調速；串電阻調速。5電氣控制系統的常用保護環節有哪些？答：電壓保護；電流保護；還有速度保護、漏電保護、超速保護、行程保護、油壓（水壓）等。6常用的電氣系統圖有哪些？答：原理圖、接線圖和布置圖。7多地啟動和停止控制用在什么場合？答：多用于大型設備的控制。8根據圖3-4所示的電動機單向點動線路圖，畫出對應的接線圖和布置圖。9根據圖3-8所示的電動機正/反轉原理圖，畫出對應的接線圖和布置圖。10圖3-6所示為自動往復循環控制線路，指出SQ3和SQ4的作用是什么。答：當SQ1或SQ2損壞時，SQ3和SQ4可替代SQ1或SQ2限位，實質上起保險作用

22、。11大功率的三相異步交流電動機為何要減壓啟動？答：電動機空載啟動電流通常是額定電流的48倍，若不降壓啟動，較大的電壓降將嚴重影響周邊設備或者變壓器的正常工作。12直流電動機啟動時為何要在電樞中串入電阻？答：直流電動機的空載啟動電流通常是額定電流的1020倍，在電樞中串入電阻是為了降壓啟動，減小啟動電流。13三相異步交流電動機減壓啟動的常用方法有哪些？答：星形-三角形減壓啟動、自耦變壓器減壓啟動等。14三相異步交流電動機制動的常用方法有哪些？答：機械制動、反接制動、自勵發電-短接制動、電容-電磁制動和能耗制動等。15直流電動機制動的常用方法有哪些？答：反接制動和能耗制動。16三相異步交流電動機

23、調速的常用方法有哪些？答：變頻調速；變極調速；變轉差率。17有一臺電動機功率為7.5kW，現要求其反接制動IZ1/2Ist，估算在三相電路中應該串入多大阻值和功率的電阻。解：先估算電動機的額定電流和啟動電流 額定電流約為一般，可取 18有一臺籠型電動機，功率為20kW，額定電壓為380V，額定電流=38.4A，14.9A，定子繞組的電阻為0.83W，定子繞組為Y接線，估算這臺電動機采用全波能耗制動時所需的直流電壓、直流電流以及變壓器的二次側電壓和功率。解： 變壓器二次側的電流為： 變壓器二次側的電壓為：變壓器的容量為： 19單相異步電動機只有一個繞組嗎？答：實用單相異步電動機通常有2個繞組。2

24、0簡述家用電風扇的電抗器調速的原理。答：單相異步電動機有一個主繞組和副繞組，屬于電容啟動運行式電動機。當選擇開關選擇“低”擋位時，由于電抗器的分壓最多，導致主繞組的電壓最低，因此轉速也最低；當選擇開關選擇“高”擋位時，由于電抗器不分壓，主繞組的電壓最高，因此轉速也最高；當選擇開關選擇“中”擋位時，由于電抗器的分壓中等，主繞組的電壓中等，因此轉速也是中等。21單相異步電動機有幾種啟動方法？答：單相異步電動機的啟動方法分為單相分相啟動、單相電容啟動、單相電容啟動運轉3種方法22單相異步電動機有幾種常用的調速方法？答：電抗器調速和晶閘管調速。24圖3-16中的反接制動采用了速度繼電器，若不使用速度繼

25、電器，而采用時間繼電器，應該如何設計控制線路？第四章 參考答案1為什么圖4-1中的M1電動機沒有進行短路保護，而M2、M3電動機有短路保護？答：QF對M1進行短路保護；M2和M3的功率相對較小，因此QF不能對M2和M3起到短路保護。2為什么圖4-1中的M3電動機沒有進行過載保護，而M1、M2電動機有過載保護？若圖中不使用熱繼電器，可以使用什么電器取代？答：M2電動機的運行時間很短；一般不會過載。QF對M1進行過載保護；可以用斷路器取代。3圖4-1中的電動機不進行接地有什么問題？答：可能發生觸電事故。4分析圖4-4和圖4-5，若變速手柄推不上，應該怎么辦？答：壓下行程開關SQ5，使接觸器KM1和

26、KM2瞬時接通，主軸就作瞬時轉動。5分析圖4-4和圖4-5，主軸是怎樣制動的？答：按停止按鈕SB1或者SB2，切斷KM1或者KM2線圈的供電線路，并且接通YC1主軸制動電磁離合器，主軸即可停止轉動。銑床主軸的制動是機械制動。6分析圖4-4和圖4-5，簡述圓工作臺的工作過程。答：圓工作臺的回轉運動是進給電動機經過傳動機構驅動的，使用圓工作臺時，先將SA3轉到接通位置，然后操縱啟動按鈕，則接觸器KM1和KM3相繼接通，圓工作臺開始轉動。圓工作臺的回路為：SQ6SQ4SQ3SQ1SQ2SA3KM4（觸頭）KM3（線圈）。7分析圖4-4和圖4-5，設計XA5032銑床的接線圖和布置圖。8若圖4-7中不

27、用限位開關SQ，會出現什么問題？是否影響液壓系統的保壓與補壓？答：到達極限位置后，液壓系統仍然在工作，對油缸不利。9若圖4-7中不用斷路器QF2、QF3，可用什么電器取代？答：熔斷器和熱繼電器取代。11在圖4-10中，若將PNP接近開關換成NPN接近開關，應該怎樣接線？若將接近開關換成行程開關，則應該怎樣設計原理圖？13在圖4-11中，RC1、RC2、RC3的作用是什么？答：消滅電弧。14在圖4-12中，控制系統電動機M1是怎樣進行調速、制動和換向的？答：調速：采用的是模擬量無級調速；制動采用的是再生制動。15在圖4-13中，換刀是怎樣進行的？答：當HNC-21的Y06輸出低電平發出刀具松緊信

28、號時，使KA4的線圈上電，刀具松緊電磁閥通電，刀具松開，將刀具拔下，延時一段時間后，HNC-21的Y12輸出低電平發出吹氣信號，使KA7的線圈上電，繼電器KA7的常開觸頭閉合，主軸吹氣電磁閥通電，吹掉主軸錐孔內的臟物，延時一段時間后，HNC-21的Y12輸出高電平，吹氣電磁閥斷電，停止吹氣。HNC-21數控系統實際上就是一臺特殊的工業控制計算機，它具有定時功能，因此雖然吹氣時有延時，仍然不需要時間繼電器。第五章 參考答案1PLC的主要性能指標有哪些？ 答：（1）輸入/輸出（I/O）點數（2）存儲容量（3）掃描速度（4）指令系統（5）內部寄存器（繼電器）（6）擴展能力2PLC主要用在哪些場合？答

29、：（1）順序控制（2）計數和定時控制（3）位置控制（4）模擬量處理（5）數據處理（6）通信連網3PLC怎樣分類？答：（1）從組成結構形式分類可以將PLC分為兩類：一類是整體式PLC（也稱單元式），其特點是電源、中央處理單元、I/O接口都集成在一個機殼內；另一類是標準模板式結構化的PLC（也稱組合式）。（2）按輸入/輸出（I/O）點數分類 小型PLC。小型PLC的I/O點數一般在128點以下。 中型PLC。中型PLC采用模塊化結構，其I/O點數一般在2561 024點之間。 大型PLC。一般I/O點數在1 024點以上的稱為大型PLC。4PLC的發展趨勢是什么？答：PLC的發

30、展趨勢如下。 向高性能、高速度、大容量的方向發展。 網絡化。 小型化、低成本、簡單易用。 不斷提高編程軟件的功能。 適合PLC應用的新模塊。 PLC的軟件化與PC化。5PLC的結構主要由哪幾個部分組成？答：可編程控制器的功能結構區由CPU（中央處理器）、存儲器和輸入/輸出模塊三部分組成。6PLC的輸入和輸出模塊主要由哪幾個部分組成？每部分的作用是什么？答：輸入接口電路由接線端子、信號調理和電平轉換電路、模塊狀態顯示、電隔離電路和多路選擇開關模塊組成。輸出接口電路由多路選擇開關模塊、信號鎖存器、電隔離電路、模塊狀態顯示、輸出電平轉換電路和接線端子組成。7PLC的存儲器可以細分為哪幾個部分？答：一

31、種是只讀類型的存儲器，如EPROM和EEPROM，另一種是可讀/寫的隨機存儲器RAM。8PLC是怎樣進行工作的？答：PLC用掃描工作方式進行工作，主要分為3個階段：輸入掃描、程序執行和輸出刷新。9舉例說明常見的哪些設備可以作為PLC的輸入設備和輸出設備？答：輸入端的設備類型可以是限位開關、按鈕、壓力繼電器、繼電器觸點、接近開關、選擇開關、光電開關等。輸出端的設備類型可以是電磁閥的線圈、電動機的啟動器、控制柜的指示器、接觸器的線圈、LED燈、指示燈、繼電器的線圈、報警器和蜂鳴器等。10什么是立即輸入和立即輸出？它們分別在何種場合應用？答：立即輸入適用于要求對反映速度很嚴格的場合，例如，幾毫秒的時

32、間對于控制來說十分關鍵的情況下。立即輸入時，PLC立即掛起正在執行的程序，掃描輸入模塊，然后更新特定的輸入狀態到輸入映像表，最后繼續執行剩余的程序。 所謂立即輸出功能就是輸出模塊在用戶程序時，能立即被刷新。PLC臨時掛起（中斷）正常運行的程序，將輸出映像表中的信息輸送到輸出模塊，立即進行輸出刷新，然后再回到程序中繼續運行。11S7系列的PLC有哪幾類？答：SIMATIC S7系列產品分為通用邏輯模塊（LOGO!）、微型PLC（S7-200系列）、中小型PLC（S7-300系列）和大中型PLC（S7-400系列）4個產品系列。12S7-200系列PLC有什么特色？答：（1）有功能強大的指令集（2

33、）豐富的通信功能（3）編程軟件容易使用且功能強大（4）提供多種擴展模塊（5）有較好的性能價格比13S7-200系列CPU有幾種工作方式？下載文件時，能否使其置于“運行”狀態？答：STOP、RUN；下載文件時，PLC不能處于“運行”狀態。14使用模擬量輸入模塊時，要注意什么問題？答： 模擬量模塊有專用的扁平電纜（與模塊打包出售）與CPU通信，并通過此電纜由CPU向模擬量模塊提供5V DC的電源。此外，模擬量模塊必須外接24V DC電源。 每個模塊能同時輸入/輸出電流或者電壓信號，對于模擬量輸入的電壓或者電流信號選擇通過DIP開關設定，量程的選擇也是通過DIP開關來設定的。一個模塊可以同時作為電流

34、信號或者電壓輸入模塊使用，但必須分別按照電流和電壓型信號的要求接線。但是DIP開關設置對整個模塊的所有通道有效，在這種情況下，電流、電壓信號的規格必須能設置為相同的DIP開關狀態。如表5-6中，05V和020mA信號具有相同的DIP設置狀態，可以接入同一個模擬量模塊的不同通道。 對于模擬量輸入模塊，傳感器電纜線應盡可能短，而且應使用屏蔽雙絞線，導線應避免彎成銳角。靠近信號源屏蔽線的屏蔽層應單端接地。 未使用的通道應短接，如圖5-21中的B+和B端子未使用，進行了短接。 一般電壓信號比電流信號容易受干擾，應優先選用電流信號。電壓型的模擬量信號由于輸入端的內阻很高（S7-200的模擬量模塊為10M

35、W），極易引入干擾。一般電壓信號是用在控制設備柜內電位器設置，或者距離非常近、電磁環境好的場合。電流型信號不容易受到傳輸線沿途的電磁干擾，因而在工業現場獲得廣泛的應用。電流信號可以傳輸比電壓信號遠得多的距離。 對于模擬量輸出模塊，電壓型和電流型信號的輸出信號的接線不同，各自的負載接到各自的端子上。 前述的CPU和擴展模塊的數字量的輸入點和輸出點都有隔離保護，但模擬量的輸入和輸出則沒有隔離。如果用戶的系統中需要隔離，請另行購買信號隔離器件。 模擬量輸入模塊的電源地和傳感器的信號地必須連接（工作接地），否則將會產生一個很高的上下振動的共模電壓，影響模擬量輸入值，測量結果可能是一個變動很大的不穩定的

36、值。 模擬量輸出模塊總是要占據兩個通道的輸出地址。即便有些模塊（EM 235）只有一個實際輸出通道，它也要占用兩個通道的地址。在計算機和CPU實際聯機時，使用Micro/WIN 的菜單命令“PLC”|“信息”，可以查看CPU和擴展模塊的實際I/O地址分配。15在例5-2中，如果不經過轉換能否直接用晶體管輸出CPU代替？應該如何轉換？答：不能；加中間繼電器。16以下哪些表達有錯誤？請改正。  AQW3、811、1022、16FF、16FFH、2#110、2#21答：改正如下： AQW2、9、22、16FF、16FF、2#110、2#1117如何進行S7-200的電源需求與計算

37、？答：所謂電源計算，就是用CPU所能提供的電源容量減去各模塊所需要的電源消耗量。S7-200 CPU模塊提供5V DC和24V DC電源。當有擴展模塊時，CPU通過I/O總線為其提供5V電源，所有擴展模塊的5V電源消耗之和不能超過該CPU提供的電源額定值。若不夠用，不能外接5V 電源。18通信口參數如何設置？答：19是否可以通過EM 277模塊控制變頻器？答：不能20為什么重新設置EM 277地址后不起作用？答：必須將EM 277斷電，設置的地址才起作用。21S7-200系列PLC的輸入和輸出怎樣接線？答：參考圖5-6 輸入/輸出接口。22PLC控制與繼電器控制有何優缺點？答：比 較 項 目繼

38、電器控制系統PLC控制邏輯硬接線多，體積大，連線多軟邏輯，體積小，接線少，控制靈活控制速度通過觸點開關實現控制，動作受繼電器硬件限制，通常超過10ms由半導體電路實現控制、指令執行時間段，一般為微秒級定時控制由時間繼電器控制，精度差由集成電路的定時器完成，精度高設計與施工設計、施工、調試必須按照順序進行，周期長系統設計完成后，施工與程序設計同時進行，周期短可靠性與維護觸點壽命短，可靠性和維護性差無觸點，壽命長，可靠性高，有自診斷功能價格低廉昂貴第六章 參考答案1計算機安裝STEP 7-Micro/WIN軟件需要哪些軟、硬件條件？答： Windows 2000 SP3以上操作系統，或者Windo

39、ws XP Home和Windows XP Professional操作系統，但建議不要使用Windows XP Home操作系統，因?yàn)樵诖瞬僮飨到y(tǒng)上有些功能受限，如不能使用CP卡通信。 至少350MB硬盤空間。2沒有RS-232C接口的筆記本電腦要使用具備RS-232C接口的編程電纜下載程序到S7-200 PLC中，應該做哪些預處理？答：如果有的筆記本電腦沒有RS-232C接口，并不意味著不能使用筆記本電腦，只需要將USB-RS232（USB/Serials）轉換器安裝在筆記本電腦的USB接口和通信電纜的RS-232C接口之間，即可實現可靠的通信。但對于有的計算機，可能會出現通信故障，安裝U

40、SB/Serials轉換器的驅動程序。3在STEP 7-Micro/WIN軟件中，“局部編譯”和“完全編譯”的區別是什么？答：全部編譯指令按照下列順序編譯全部三個塊。（1）程序塊（OB1、全部子程序、全部中斷例行程序）（2）數據塊（DB1）（3）系統塊（SDB0）而編譯指令編譯當前塊，當前塊為現用編輯程序。4連接計算機的RS-232C接口和PLC的編程口之間的編程電纜時，為什么要關閉PLC的電源？答：不關閉PLC的電源，可能造成通信口燒毀。5當S7-200 PLC處于監控狀態時，能否用軟件設置PLC為“停止”模式？答：不能。6如何設置CPU的密碼？怎樣清除密碼？怎樣對整個工程加密？答：（1）

41、CPU的內置超級電容，在斷電時間不太長時，可以為數據和時鐘的保持提供電源緩沖。 CPU上可以附加電池卡，與內置電容配合，長期為時鐘和數據保持提供電源。 設置系統塊，在CPU斷電時自動保存M區中的14字節的數據。 在數據塊中定義不需要更改的數據，下載到CPU內可以永久保存。 用戶編程使用相應的特殊寄存器功能，將數據寫入EEPROM永久保存。（2）通過設置密碼可以限制對S-200 CPU的內容的訪問。在“系統塊”對話框中，單擊“系統塊”節點下的“密碼”，可打開“密碼”選項卡，設置密碼保護功能。7斷電數據保持有幾種形式實現？怎樣判斷數據塊已經寫入EEPROM？答：數據保持功能依靠如下幾種方式實現：

42、CPU的內置超級電容，在斷電時間不太長時，可以為數據和時鐘的保持提供電源緩沖。 CPU上可以附加電池卡，與內置電容配合，長期為時鐘和數據保持提供電源。 設置系統塊，在CPU斷電時自動保存M區中的14字節的數據。 在數據塊中定義不需要更改的數據，下載到CPU內可以永久保存。 用戶編程使用相應的特殊寄存器功能，將數據寫入EEPROM永久保存。8狀態表和趨勢圖有什么作用？怎樣使用？二者有何聯系？答：（1）狀態表可以監控數據，趨勢圖同樣可以監控數據。（2）使用狀態表監控數據時的結果是以表格的形式表示的，而使用趨勢圖時則以曲線的形式表達。9工具瀏覽條中有哪些重要的功能？答：工具瀏覽條中有指令向?qū)?、文本顯

43、示向?qū)?、位置控制向?qū)?、PID控制面板、以太網向?qū)Ш虴M 253控制面板等工具。10交叉引用有什么作用？答：交叉引用表對查找程序中數據地址的使用十分有用。11仿真軟件的優缺點有哪些？答：與PLC相比，仿真軟件有省錢、方便等優勢，但仿真軟件畢竟不是真正的PLC，它只具備PLC的部分功能，不能實現完全仿真。第七章 參考答案1寫出圖7-78所示梯形圖所對應的語句表指令。答：網絡1LD I0.0LDN I0.2O I0.3A I0.4OLDAN I0.5LD I0.6O I0.4ALD= Q0.1網絡2LD I1.1LPSAN I1.2= Q0.1LPPA I1.3A I1.4= Q0.12根據下列語句

44、表程序，畫出梯形圖。解：33臺電動機相隔5s啟動，各運行20s，循環往復。使用移位指令和比較指令完成控制要求。答：4用PLC設計一個鬧鐘，每天早上6:00鬧鈴。解：5用PLC的置位、復位指令實現彩燈的自動控制?？刂七^程為：按下啟動按鈕，第一組花樣綠燈亮；10s后第二組花樣藍燈亮；20s后第三組花樣紅燈亮，30s后返回第一組花樣綠燈亮，如此循環，并且僅在第三組花樣紅燈亮后方可停止循環。解：6如圖7-79所示為一臺電動機啟動的工作時序圖，試畫出梯形圖。圖7-79 習題6附圖解：7用3個開關（I0.1、I0.2、I0.3）控制一盞燈Q1.0，當3個開關全通或者全斷時燈亮，其他情況燈滅。（提示：使用比

45、較指令。）解：8用移位指令構成移位寄存器，實現廣告牌字的閃耀控制。用HL1HL4四只燈分別照亮“歡迎光臨”四個字，其控制要求見表7-28，每步間隔1s。表7-28 廣告牌字閃耀流程流 程12345678HL1HL2HL3HL49運用算術運算指令完成算式（100+200）×10/3的運算，并畫出梯形圖。10編寫一段程序，將VB100開始的50個字的數據傳送到VB1000開始的存儲區。11編寫將SM100的高、低字節內容互換并將結果送入定時器T37作為定時器預置值的程序段。12某系統上有1個S7-226 CPU、2個EM 221模塊和3個EM 223模塊，計算由CPU 226供電，電源是

46、否足夠？解：足夠。13例7-7中使用的是什么樣輸出形式的PLC？若改為繼電器輸出的PLC，請畫出接線圖。解：繼電器輸出；14現有3臺電動機M1、M2、M3，要求按下啟動按鈕I0.0后，電動機按順序啟動（M1啟動，接著M2啟動，最后M3啟動），按下停止按鈕I0.1后，電動機按順序停止（M3先停止，接著M2停止，最后M1停止）。試設計其梯形圖并寫出指令表。解：15如圖7-80所示，若傳送帶上20s內無產品通過則報警，并接通Q0.0。試畫出梯形圖并寫出指令表。圖7-80 習題15附圖解：16如圖7-81所示為兩組帶機組成的原料運輸自動化系統，該自動化系統的啟動順序?yàn)椋菏⒘隙稤中無料，先啟動帶機C，5

47、s后再啟動帶機B，經過7s后再打開電磁閥YV，該自動化系統停機的順序恰好與啟動順序相反。試完成梯形圖設計。17試用DECO指令實現某噴水池花式噴水控制。控制流程要求為第一組噴嘴噴水4s，第二組噴嘴噴水2s，兩組噴嘴同時噴水2s，都停止噴水1s，重復以上過程。18編寫一段檢測上升沿變化的程序。每當I0.1接通一次，VB0的數值增加1，如果計數達到18時，Q0.1接通，用I0.2使Q0.1復位。圖7-81 習題16附圖第八章 參考答案1觸摸屏的工作原理是什么？答：觸摸屏工作時，用手或其他物體觸摸觸摸屏，系統將根據手指觸摸的圖標或文字的位置來定位以選擇信息輸入。觸摸屏由觸摸檢測部件和觸摸屏控制器組成

48、。觸摸檢測部件安裝在顯示器的屏幕上，用于檢測用戶觸摸的位置并送至觸摸屏控制器，觸摸屏控制器將接收到的信息轉換成觸點坐標，再送給CPU，它同時接收CPU發來的命令并加以執行。2在進行PLC的硬件系統設計時要注意哪些問題？答： 西門子S7-200系列PLC輸入端需外接24V DC電源，可以選用西門子生產的電源，但西門子的電源價格較高，使用市面上的品牌開關電源是完全能夠滿足要求的。這點有別于三菱FX系列PLC，三菱FX系列PLC的輸入端不要外接電源。 輸入端開關（如按鈕）一般都用常開觸點，但注意急停開關必須接常閉觸點，盡管從邏輯上講，急停開關接常開觸點是可行的，但如果急停開關接常開觸點，由于某些情況

49、下，急停開關的連線斷開，系統仍然能正常工作，但緊急情況，特別是重大事故發生時，急停開關將不能起到作用，很容易發生事故。如果急停開關接常閉觸點，只要急停開關的連線斷開，系統就不能正常工作，因此，“急停開關”總是能起到作用。 輸出端若用直流電源，則最好與接觸器或繼電器線圈并聯一個續流二極管，續流二極管起續流作用。用戶應注意二極管的接法，若接反，則會短路。 輸出端若用交流電源，則最好與接觸器或繼電器線圈并聯一個浪涌吸收器。 若接觸器的電源是220V交流電，電磁閥的電源是24V直流電，因此二者一定不能共用一組輸出。 在畫I/O接線圖前務必認真閱讀選定型號PLC的使用說明書，否則極易出錯。 由于PLC的繼電器比較小，允許通過的電流只有2A，損壞后不易更換，因此建議將每個輸出點轉接一個中間繼電器，再由中間繼電器控制電磁閥和接觸器的線圈，盡量保護PLC，故建議使用圖8-46所示的接線圖中的方案2。3網絡中主站和從站的含義分別是什么？答：主站（Master Station）：PLC網絡系統中進行數據連接系統控制的站，主站上設置了控制整個網絡的參數，每個網絡系統只有一個主站，主站號的固定為“0”，站號實際就是PLC在網絡中的地址。從站（Slaver Station）：PLC網絡系統中，除主站外，其他的站稱為“從站”。4
