北京林和物業管理有限公司給排水作業指導書

1、謝謝觀賞2011版北京林和物業管理有限公司給排水作業指導書2011.9.27(未完成)目錄需單獨打印1第一節給排水系統簡介(2)一、生活給水系統(2)二、熱水系統(3)三、中水系統(3)四、空調冷卻水循環系統(3)五、室內消防給水系統(4)六、生活污水系統(5)七、雨水系統(5)第二節給排水系統崗位設置(5)第三節給排水崗位職責權限及任職資格(6)一、給排水/暖通工程師職責權限及任職資格(6)二、給排水系統管理崗位職責權限及任職資格(7)第四節給排水系統設備保養標準及國優標準(9)一、設備保養標準(9)謝謝觀賞二、國優標準(13)第五節給排水系統作業指導文件(14)一、水泵管理制度(14)二、

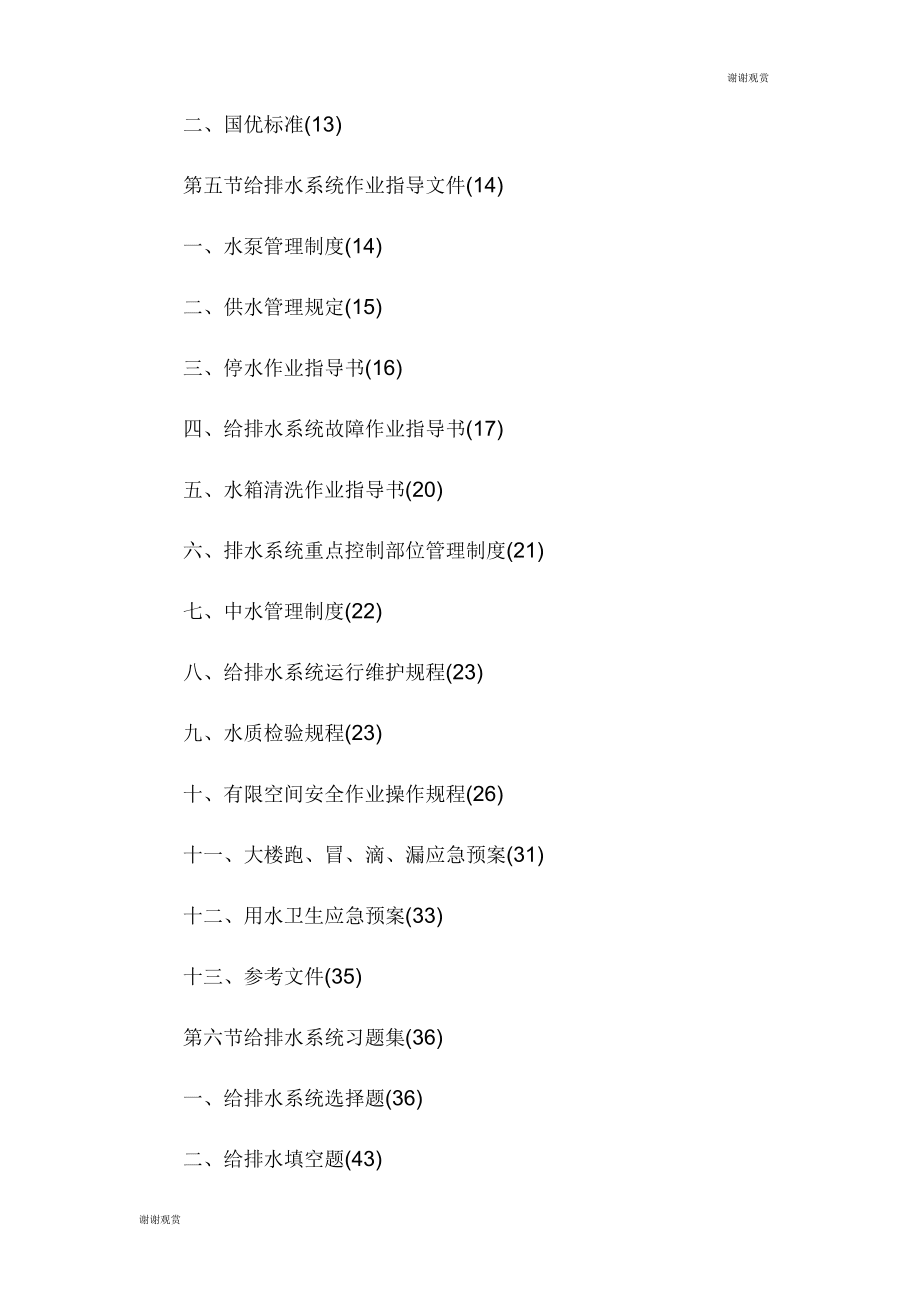

2、供水管理規定(15)三、停水作業指導書(16)四、給排水系統故障作業指導書(17)五、水箱清洗作業指導書(20)六、排水系統重點控制部位管理制度(21)七、中水管理制度(22)八、給排水系統運行維護規程(23)九、水質檢驗規程(23)十、有限空間安全作業操作規程(26)十一、大樓跑、冒、滴、漏應急預案(31)十二、用水衛生應急預案(33)十三、參考文件(35)第六節給排水系統習題集(36)一、給排水系統選擇題(36)二、給排水填空題(43)第七節習題答案(48)一、選擇題答案(48)二、填空題答案(49)第一節給排水系統簡介一、生活給水系統豎向分區：為滿足使用要求，每區水壓不低于0.1MPA，

3、不超過0.4MPA。給水加壓：教學樓和家屬樓設有3個生活水池。水箱間設有200立方米生活水池一座，在兩根DN100進戶管的連通管上接出兩根DN100的給水管，做為生活貯水池補水。水箱間70立方米，水箱給水加壓泵設3臺，其中2臺工作，1臺備用。水泵由水箱水位控制，當水位下降到啟泵水位時，1臺水泵啟動，到停泵水位時第一節給排水系統簡介一、生活給水系統停泵；如果1臺工作泵運行水位繼續下降，到2臺泵工作水位時，啟動另1臺工作泵，當水位上升至停泵水位時，2臺泵同時停泵。如水位上升至溢流水位時，在監控值班室、供冷、供暖值班室內報警，并手動停泵。二、熱水系統熱源為城市熱網供應。熱水系統：為保證熱水供水溫度6

4、0，在進各區的熱交換器的熱媒管道上均設自動溫度調節器，每區熱水回水均采用機械循環，各區循環泵由設在各區回水管上的電接點溫度計控制。管網溫度下降至40時，循環泵啟動，管網溫度上升至50時，循環泵關閉。三、中水系統中水處理的回收范圍為教學樓和家屬樓全部樓層洗手間面盆下水，保潔間內墩布池及地漏下水、風機房內墩布池及地漏下水、水箱瀉水、溢水管下水。中水間設備由北京京海潤水處理工程技術有限公司設計施工。污水回收池容積為142.5M3。普通格柵機用于中水第一道過濾，攔截毛發等雜物，潛污泵(WQ-25-2.2)將污水回收池內的污水提升到生化池，經過爆氣泵(YC100L1.4-1(2.2KW)50WQ10-1

5、0-2.2)充氧使污水與微生物混合，通過沉淀池進行沉淀，在由過濾泵(Q=50M3/H;H=16M;N=0.75KW),將沉淀池內的水吸到過濾沙缸，沙缸過濾掉污物后，形成中水置于中水池(42M3)內。四、空調冷卻水循環系統選用兩臺SC6000L(4X150)超低噪聲橫流式玻璃鋼冷卻塔與兩臺冷凍泵相配套。冷卻塔設于二教7層屋頂，每臺冷卻塔及循環管道均設有瀉水閥，在停用時應將冷卻塔及管道瀉空，瀉水排至附近雨水斗。循環冷卻水進行加藥處理，以穩定水質。冷卻塔供、回水管及補水管均應保溫，做法與設施相同。四、空調冷卻水循環系統三、中水系統二、熱水系統五、室內消防給水系統司下屬管轄范圍內各樓均設有室內消火栓系

6、統、自動噴灑系統。消防水源為：從室外DN150環網上引入兩根DN100給水管進入地下1層消防貯水池。地下1層設有540立方米水箱作為消防水箱，應急供水時間為1小時，負責給樓內所有噴淋管道和消火栓管道供水。消火栓系統?消火栓設備：消火栓箱內設DN65MM消火栓一個，DN65MM麻質襯膠龍帶一條，長25米；DN19MM水槍一支，DN25MM消防水候一套；DN25MM膠帶一盤，長20米；DN90MM水槍一支，以及消防按鈕和指示燈各一個。?消火栓水泵控制：消火栓泵均由消火栓處消防按鈕啟動，監控中心及水泵房也可啟停。?室外設DN150消防水泵結合器各三套。自動噴灑滅火系統?設置范圍：各樓部分按超高層中危

7、險級設置。除高低區變配電室、電話機房、監控中心、電腦機房、電梯機房及小于5平方米的衛生間外，均設置自動噴灑保護。?著火時，一個噴頭動作，由補壓泵提供流量和壓力。隨著動作的噴頭數增加，管網壓力下降。冬季將管網水排空，由空壓機充氣，結冰期過后，將氣排掉，充水。?控制：由壓力開關控制，某區發生火災時，噴頭噴水，該區水流指示器動作，向監控中心發出信號，同時在水力壓差作用下，打開有關報警閥，敲響水力警鈴，并且在壓力開關動作的同時自動啟動有關自動噴灑加壓泵，向有關系統供水，并將信號送到控制中心，此時補壓泵自動停止工作。?噴頭選用：大樓全部采用玻璃球閥噴頭，其中有吊頂?shù)牡胤骄捎醚b飾型噴頭，無吊頂處及雙層噴

8、灑的上噴均采用直立式噴頭。噴頭溫級：廚房采用93度，其余部位采用68度。?噴頭布置：保護玻璃幕墻及防火卷簾的噴頭間距不大于2500MM，不小于2000MM，距玻璃幕墻及防火卷簾不大于1300MM，不小于600MM，其余噴頭間距不大于3600MM，不小于2000MM，噴頭距墻不大于1800MM，不小于600MM，噴頭距燈、風口不小于400MM。?水流指示器后面的管道均設有系統檢驗裝置，系統每半年做放水試驗。公五、室內消防給水系統六、生活污水系統教學樓室內生活水污水直接排出室外，經化糞池排入市政管網；家屬樓廚房污水直接排至地下1層隔油池后，經隔離過濾后排入市政管網（在廚房設計時，在每個廚具處設小型隔油具）。室內污水分別匯集至地下污水井，由潛水泵提升排至室外。為
