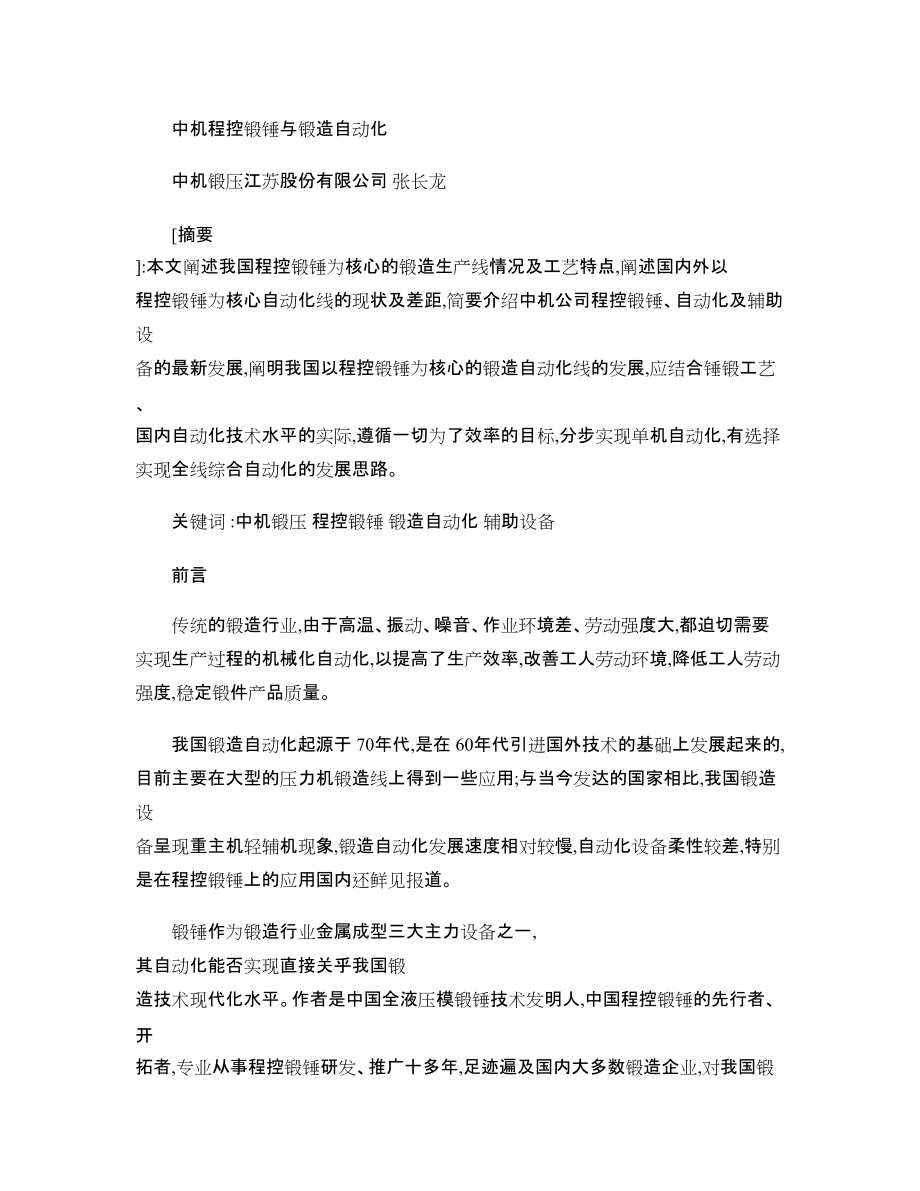

1、中機程控鍛錘與鍛造自動化中機鍛壓江蘇股份有限公司 張長龍摘要 :本文闡述我國程控鍛錘為核心的鍛造生產線情況及工藝特點,闡述國內外以 程控鍛錘為核心自動化線的現狀及差距,簡要介紹中機公司程控鍛錘、自動化及輔助設 備的最新發展,闡明我國以程控鍛錘為核心的鍛造自動化線的發展,應結合錘鍛工藝、 國內自動化技術水平的實際,遵循一切為了效率的目標,分步實現單機自動化,有選擇 實現全線綜合自動化的發展思路。關鍵詞 :中機鍛壓 程控鍛錘 鍛造自動化 輔助設備前言傳統的鍛造行業,由于高溫、振動、噪音、作業環境差、勞動強度大,都迫切需要 實現生產過程的機械化自動化,以提高了生產效率,改善工人勞動環境,降低工人勞動

2、 強度,穩定鍛件產品質量。我國鍛造自動化起源于 70年代,是在 60年代引進國外技術的基礎上發展起來的, 目前主要在大型的壓力機鍛造線上得到一些應用;與當今發達的國家相比,我國鍛造設 備呈現重主機輕輔機現象,鍛造自動化發展速度相對較慢,自動化設備柔性較差,特別 是在程控鍛錘上的應用國內還鮮見報道。鍛錘作為鍛造行業金屬成型三大主力設備之一, 其自動化能否實現直接關乎我國鍛 造技術現代化水平。作者是中國全液壓模鍛錘技術發明人,中國程控鍛錘的先行者、開 拓者,專業從事程控鍛錘研發、推廣十多年,足跡遍及國內大多數鍛造企業,對我國鍛 造行業具有深厚的情結,本文從國內外程控鍛錘應用實際出發,提出了我國程控

3、鍛錘自 動化生產線戰略實現的發展思路。一、我國程控鍛錘為核心的鍛造生產線應用情況及工藝特點我國現有以程控鍛錘為核心的鍛造生產線,大概有三百多條,由于其快速、靈活的 工藝特性, 目前主要集中在汽車零部件、 五金工具等行業, 主要應用于薄筋板類零件 (如 手術器械、手工工具、發動機連桿、搖臂、轉向臂、渦輪葉片等大批量生產,應用于 異形零件(如轉向節、傳動叉、輪轂等需要多型腔鍛造成型零件的生產,應用于多品 種少批量零件的生產。 程控鍛錘近十年之所以能夠得到廣泛應用,除了其快速、靈活的工藝特性及高效、 節能、環保、高可靠的產品特性外,還在于其相對于傳統鍛錘,徹底擺脫了傳統鍛錘對 操作者技藝的依賴,實現

4、了主機程控化。程控鍛錘的出現使鍛錘得到了復興,其廣泛的 應用也充分體現了市場對自動化的迫切需求。二、國外以程控鍛錘為核心的鍛造生產線現狀及最新發展依據國外鍛錘供應商展示的程控鍛錘應用情況分析, 國外程控鍛錘技術最新發展主要體現在遠程監控、在線測量、閉環控制、模具快速安裝等方面, 其目的是使鍛錘更加智能化、 精密化、高效化。以程控鍛錘為核心的鍛造生產線, 主要體現在以機器人應用為特征包括模具快速安裝調整、模具的自動潤滑、物料的自動傳輸、周邊設備連線控制在內的綜合自動化。三、我國以程控鍛錘為核心的鍛造生產線現狀及差距 我國近十年,伴隨著汽車產能擴張、中國入世全球鍛造產業的轉移,由于鍛錘獨特工藝適應

5、性,新增以程控鍛錘為核心的鍛造生產線近三百多條,產能增加了,但效率沒 有提高。除程控鍛錘實現單機自動化外,生產線配備的其他周邊設備一如既往,沒有得 到協同發展,特別是自動化輔助設備,主機、輔機出現了不平衡發展。國內以程控鍛錘 為核心的鍛造生產線與國外先進的生產線,差距甚大,其主要體現在:人機工程、模具 自動潤滑、 物流系統等方面明顯不足, 機器人應用由于缺乏周邊自動化輔助設備的配套, 實際應用也幾乎沒有。我國大多以程控鍛錘為核心的鍛造生產線是由客戶憑借經驗、習慣建立的,周邊設 備大多是極為傳統的設備,所使用的輔助設備也大多是自我武裝的,生產線配置出現了 重主機輕輔機現象,鍛造生產線整體協調性、

6、系統性、先進性都很一般,程控鍛錘的先 進性沒有得到充分地發揮。 四、中機程控鍛錘與鍛造自動化中機鍛壓江蘇股份有限公司是我國唯一下設模鍛實驗工廠(江蘇匯洋精鍛有限公 司并專注于程控鍛錘及其鍛造自動化輔助設備研發的高技術鍛造裝備制造企業。中機鍛造技術專家專注于程控鍛錘及成型工藝研究,專注于以程控鍛錘為核心包含模具設計及鍛造工藝,包含模具自動潤滑、自動剝皮及物流系統,包含電加熱爐、制坯、沖切設備選型在內的全套生產線研發設計,致力于包含工藝模具試 驗、零件的改進試驗、客戶培訓及生產線安裝交付使用等一整套交鑰匙級別的全套技術服務。專注、專一、卓越是中機公司的經營發展理念。中機公司目前主要研究成果包括:4

7、.1 程控鍛錘技術最新發展以鍛錘為核心的生產線,其自動化首先取決于核心設備自動化, 沒有核心設備自動化,就沒有鍛造自動化。中機公司程控鍛錘技術最新發展成果包括遠程監控、 自動化連線及鍛錘的優化設計等諸多方面,其目的是使鍛錘更加智能化、精密化、高效化,從而更好適應鍛錘自動化生產。4.1.1 程控鍛錘遠程監控技術隨著互聯網絡的發展, 越來越多的用戶希望能夠通過互聯網絡對所售出的產品進行 診斷和維護,這樣可以減少維護工程師到現場的時間和費用,不僅節約大量的人力和物 力的成本,同時也能為客戶提供更為快捷的服務,減少客戶的損失,這樣,在全液壓模 鍛錘中使用遠程診斷和服務是客戶迫切需要解決的問題。通過 I

8、nternet 對鍛錘的核心控 制器進行遠程編程和監控!可實現鍛錘的遠程機器參數監控,系統的故障排除,以及在 線的數據維護!選擇采用西門子 PLC 作為信號控制單元,完成程控鍛錘的數據采集、運行狀態和 功能的設定,實現鍛錘的壓力,溫度,能量的精確控制。鍛錘遠程監控系統可以遠程在 線隨時掌握鍛錘的運行情況,檢測鍛錘各種故障,因而可大大提高鍛錘發生故障時的修 復速度。因此將這種新型控制系統應用于鍛錘控制及遠程監控,是現代鍛錘智能化發展的必然要求。該方案使用 ETH-MPI 來構建 一個 Internet 遠程的編程和監控系 統。 工程師站和遠程的 PLC 站之間 是通過 Internet 進行連接

9、的, 這樣, 只要在兩端通過 Internet 連接到 PLC CPU的 MPI 口,通過 MPI 進 行遠程訪問。配置如右圖: 遠程監控具有如下優點:(a 減少現場的維護時間和費用,第一時間遠程在線掌 握鍛錘的運行情況,節約人力和物力成本。 (b 遠程檢測鍛錘故障,遠程機器程序維 護調整,提高鍛錘發生故障時的修復速度,提高工作效率。4.1.2 程控鍛錘單機自動化及優化設計技術中機程控鍛錘,鑒于程控鍛錘十年發展,積累了豐富的設計、制造、使用經驗,海 卓最新設計的程控鍛錘,更加側重于提高鍛錘的智能化、精密化,更多的從自動化連線 角度,去優化設計程控鍛錘,源于程控高于程控。主要體現在:(a 能量自

10、動修正系統國內現有的程控鍛錘,通過程序設定來實現鍛錘的控制,均為開環控制,我們的同 行為了宣傳,號稱數控鍛錘,是名不副實的。中機鍛壓與高等院校合作,致力于在線測量技術及能量修正系統研究,其目的通過 該系統實現打擊能量的自動修正,從而真正實現鍛錘數控化。(b 單機自動化技術根據鍛錘生產線的工藝流程, 中機程控鍛錘設有自動上下料系統及周邊自動化輔助設備預留接口及參數設定界面, 充分考慮鍛錘與輔機合理布局, 便于程控鍛錘單機自動化, 便于程控鍛錘與周邊輔助設備的協調流暢運行。(c 鍛錘模具快速安裝與精確調整:傳統的鍛錘模具安裝,一般采用固定楔鐵楔緊,采用燕尾、隼或定位銷定位,其結 構簡單;但模具定位

11、受鍛錘幾何精度影響較大,定位累積誤差較大,模具燕尾一旦存在 角度、 位置偏差, 模具位置調整更加困難; 采用固定楔鐵, 使用撞鐵楔緊時端部易膨脹, 導致鍛錘模具安裝燕尾出現不均勻接觸,從而影響模具定位精度與楔緊效果;采用固定 楔鐵,使用撞鐵楔緊時需要較大的操作空間,存在安全隱患。中機程控鍛錘模具固定,采用自適應雙面可調節楔鐵機構,該機構楔鐵楔緊采用拉 桿螺栓實現,無需撞鐵,模具安裝、調整方便快捷;模具燕尾角度通過自適應雙面楔鐵 機構,確保燕尾角度自適應調整,緊固安全可靠;采用自適應雙面可調節楔鐵機構,模 座、錘頭燕尾兩端口,不承受模具緊固張緊力,燕尾精度保持性大大提高。4.1.3 雙控全液壓模

12、鍛錘 目前就全液壓模鍛錘的控制原理而言主 要有兩種方式，一是程序控制，再就是隨動控 制。兩種控制方式各有優缺。為了提高鍛錘廣 泛的適應性， 中機鍛壓與北京理工大學胡大勇 先生合作，共同研發了雙控全液壓模鍛錘。 雙控全液壓模鍛錘的控制原理是將程控 錘的液壓控制系統和隨動控制錘的液壓控制 系統并聯，二者獨立互鎖工作。系統設置為程 控優先，但隨時都可切換為機械隨動控制。 雙控全液壓模鍛錘還通過傳感器和逯返系統， 可實現快速合理確定打擊步序和對應 的打擊能量，大大縮短程序調試時間，提高了工作效率。 先進的控制方式不僅擴大了設備的適用范圍也為生產組織提供了靈活性， 不僅使各 自的優勢得到了完美結合，而且

13、提高了設備運行的可靠性，使全液壓模鍛錘的性能得到 更好的發揮。 4.2 模具的自動冷卻與潤滑 中機模具自動化潤滑裝置包括恒壓乳化泵、氣液自動噴淋閥控系統，可安裝在程控 鍛錘、熱模鍛壓力機等熱成形設備及各種形式的冷成型設備上，并與其聯動，實現模具 自動化潤滑、冷卻、空氣清掃動作，達到降低操作工人的勞動強度、提高生產效率的目 的。 中機模具自動化潤滑裝置可與機器人、步進梁聯合動作，是自動化鍛造生產線必備 的潤滑輔助裝置。 中機恒壓乳化泵無需泄壓，無需停機，通常由操作人員在常壓下按照比列通過敞口 的乳化泵容器添加潤滑劑、水，以實現連續生產，容器的水位將受到監控。敞口容器內 的乳化液通過增壓泵，被泵送

14、到閥控系統，中機恒壓乳化泵可實現隨動加壓、攪拌，并 通過手動閥實現管道、濾芯的定期清洗。 中機氣液自動噴淋閥控系統輸入端通過管路連接到恒壓乳化泵， 當操作人員通過人 機界面設定好噴淋參數，按照程序，噴頭通過直線導軌自動進入上下模腔之間，噴射混 合水基潤滑劑或冷卻水或清掃壓縮空氣，達到設定的時間后噴頭自動退回。該裝置可實 現定點、定時、定量噴涂，大大減少操作工人的勞動強度，有利于潤滑劑噴淋一致性、 均勻性，大大改善勞動環境，提高工作效率。 中機氣液自動噴淋閥控系統可實現多點噴涂，目前安裝方式也分為多種形式，如獨 立小車安裝方式、固定安裝方式、混合安裝方式，當然每一種方式都可以配備手動潤滑 噴槍。

15、 4.3 人機工程 中機鍛壓人機工程研究的核心問題是研究人或機器人在生產或操作過程中合理地、 適度地勞動和用力的規律問題，研究操作者、鍛錘及環境三者間的協調，研究的目的則 是用來指導上下料裝置、操作方式、工作環境、鍛造工序、鍛造模具的設計和改良，根 據人和機器的條件和特點，合理分配人和機器承擔的操作職能，并使之相互適應，使得 操作者在效率、安全、健康、舒適等幾個方面的特性得以提高。同樣也便于機器人的應 用，減少機器人不必要的動作，以提高運行效率。 4.4 自動上下料與物流系統 中機公司可依據生產現場及鍛件產品專 為客戶設計、提供輸送機及自動化上下料裝 置，組成工件自動上下料及物流系統。合理 的

16、自動上下料及物流系統，可以減少操作者 的勞動強度，便于操作者夾取工件，以提高 工作效率。 中機標準設計有各種規格的輸送機、用 于余熱正火的控溫風冷輸送機。 4.5 氧化皮清除 鍛造加熱產生的氧化皮，不及時清除會嚴重影響鍛件的精度及表面質量，中機公司 主要通過 （a） 采用惰性氣體保護加熱，在加熱爐 進出口通過惰性氣體，避免鍛件在空氣中加 熱。氣體保護加熱從根本上避免氧化皮的產 生。 （b） 非保護加熱出料時鍛件毛坯通過海 卓特制的剝皮機，壓縮高速滾動工件強力去 皮。 （c） 錘上預鍛時及時通過海卓模具潤滑閥控系統的壓縮空氣及時清掃。 以上多種措施的聯合實施，可以減少熱鍛過程中操作者去皮輔助工作

17、時間，降低勞 動強度，改善勞動環境，以提高產品質量，提高工作效率。 4.6 鍛造機器人 鍛造機器人的應用是鍛造自動化最顯著的特征，由于鍛錘的高速、高溫、震動、高 污染，對機器人的應用提出了更為嚴格的要求，研究適應鍛錘的工作環境的柔性手指是 機器人能否成功應用的關鍵。中機公司借鑒國外鍛錘機器人成功的經驗，致力于柔性手 指的研究，針對工件現狀、成型工藝，確定柔性手指的夾持方案，以實現鍛錘機器人的 操作。 4.7 總線控制技術與自動化輔助設備的系統集成 總線控制采用兩層結構，上層采用工業以太網，下層采用現場總線。將鍛造生產線 的加熱爐、輥鍛機、程控鍛錘、切邊機、精 整機、物流系統、模具潤滑裝置等連接

18、起來， 進行控制和管理。系統設置有全自動、半自 動、手動功能，適應和滿足各種工作狀態。 并符合國際通行安全標準?？偩€控制技術可 以是生產線諸多設備的生產節拍得到最合理 的配備，以達到效率最大化。 五、我國程控鍛錘自動化生產線的戰略實現 鍛造自動化是一個復雜的系統工程，機器人應用是鍛造綜合自動化的最重要特征， 除此以外還應包含鍛造設備、鍛造工藝、金屬材料與處理的合理配置，包含模具快速安 裝調整、模具的自動潤滑、氧化皮清除、自動上下料、物料傳送等在內的主機與自動化 輔助設備連線控制與協同運行，全線綜合自動化一般適應于單一零件大批量生產。 快速、靈活是鍛錘最顯著的工藝特征，除了適應薄筋板類零件的大批量生產，還特 別適應異形件的多型腔鍛造，適應多品種小批量零件的生產。為了減少自動化線調整時 間，提高運行效率，非大
