杏山鐵礦m及以下排水供電系統優化

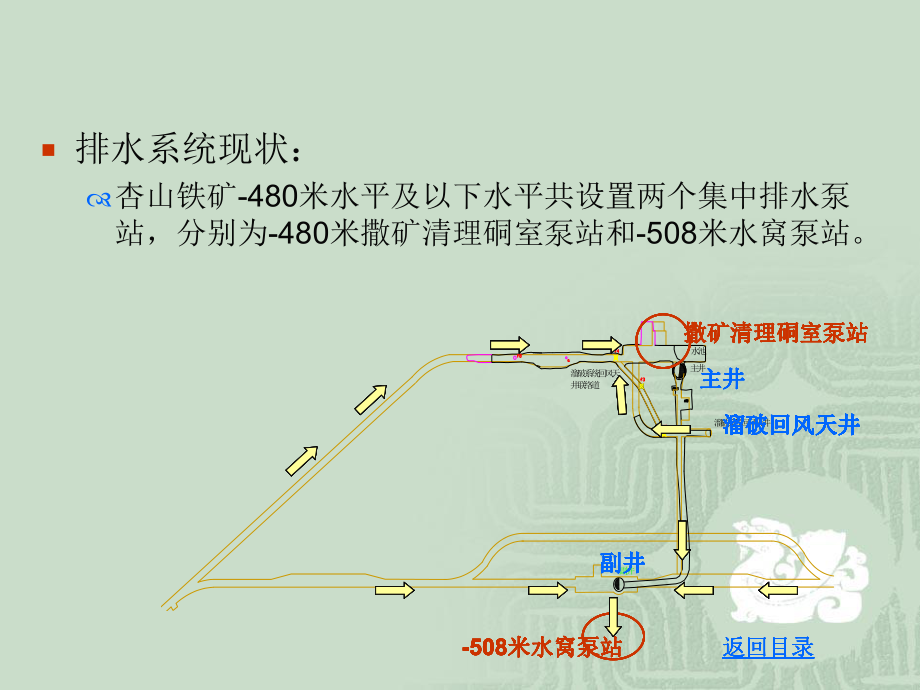

1、-480m及以下排水供電系統優化杏山鐵礦設備動力科概要項目實施背景項目實施背景 技術方案及解決問題技術方案及解決問題 技術要點及創新點技術要點及創新點 應用情況應用情況 經濟效益及效果經濟效益及效果 項目實施背景項目實施背景排水系統現狀 排水系統存在的問題： -508米水窩貯水能力及應對大水等突發情況能力不足 -480米撒礦硐室清水泵排放污水，設備故障多，影響排水安全 隨著排水設備增容改造，供電能力嚴重不足，也需要增容改造，確保供電系統的安全返回目錄排水系統現狀：杏山鐵礦-480米水平及以下水平共設置兩個集中排水泵站，分別為-480米撒礦清理硐室泵站和-508米水窩泵站。返回目錄主 井溜 破

2、系 統 回 風 天 井副 井溜 破 系 統 回 風 天井 聯 絡 道水 池撒礦清理硐室泵站撒礦清理硐室泵站-508米水窩泵站米水窩泵站主井主井副井副井溜破回風天井溜破回風天井返回目錄返回目錄撒礦清理硐室泵站撒礦清理硐室泵站-508米水窩泵站米水窩泵站主井主井副井副井溜破回風天井溜破回風天井返回目錄返回目錄撒礦清理硐室泵站撒礦清理硐室泵站-508米水窩泵站米水窩泵站主井主井副井副井溜破回風天井溜破回風天井返回目錄返回目錄撒礦清理硐室泵站撒礦清理硐室泵站-508米水窩泵站米水窩泵站主井主井副井副井溜破回風天井溜破回風天井返回目錄撒礦清理硐室泵站撒礦清理硐室泵站-508米水窩泵站米水窩泵站主井主井副

3、井副井溜破回風天井溜破回風天井撒礦清理硐室泵站撒礦清理硐室泵站-508米水窩泵站米水窩泵站主井主井副井副井溜破回風天井溜破回風天井返回目錄撒礦清理硐室泵站撒礦清理硐室泵站溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井溜破回風天井-508米水窩泵站米水窩泵站-508米水窩泵站米水窩泵站副井副井副井副井副井副井-480米撒礦清理硐室泵站為兩臺MD85-67*4型離心泵與兩臺渣漿泵串聯后并聯，通過直徑133*4mm管道將-480m積水排至-330m沉淀池，設計單臺水泵小時流量85立方米，垂直

4、高度150m，管道全長600m。通過日常實測，-480m水平需排出水量平均為65m/h，最大排出水量約為80 m/h，排水能力設計滿足現場需求。返回目錄-508米水窩泵站共設有3臺水泵，其中2臺臥泵，1臺潛水泵，單臺臥泵排水小時排水能力為70m/h，潛水泵排水能力為140m/h（目前由于淤泥上漲，潛水泵能力下降至100 m/h左右），潛水泵吸水口距離-508米底板1m，水沒過吸水口至少0.5m時才能排水，日常運行臥泵排水，潛水泵緊急情況下備用。返回目錄排水系統存在的問題-508米水窩貯水能力及應對大水等突發情況能力不足-508水窩在副井井筒底部，水窩高度為11m，井筒直徑6m，總?cè)莘e為310m

5、。目前淤泥深度為7m，井底水窩空高僅剩余4m，即水窩泵站僅剩余容積為114 m。-508米臥泵吸水管道底閥和龍頭泵安裝在淤泥上部，水泵運行時需要液面沒過底閥0.5m左右，也就是說，水窩內的可用容積最大為100 m。副井水窩的淤泥隨著-480米水的流入，還在上漲。通過我們?nèi)粘Ｓ^察，-508米水窩泵站總的涌水量約為110m/h，僅能滿足約1小時涌水量。返回目錄由于副井水窩淤泥逐漸增多，水泵一旦出現故障不能及時搶修，將造成淹井事故，造成重大損失。目前，杏山鐵礦-480米以下水平總的涌水量約為175 m/h，-508米水窩泵站最大排水能力約為220 m/h，-480米撒礦清理硐室泵站最大排水能力約為1

6、10 m/h，若-508米泵站淹井，僅憑-480米撒礦清理硐室泵站將不能滿足排水需求，最終水可能會一直淹沒到-330米水平。 返回目錄排水系統存在的問題-480米撒礦硐室清水泵排放污水，設備故障多，影響排水安全杏山鐵礦-480m撒礦清理硐室水泵房主要負責將主井井筒淋水、-480m平巷涌水和溜破回風天井淋水排至-330m水泵房沉淀池。-480m撒礦清理硐室設有一座粉礦回收池，容積約為80m，一座沉淀池，容積約為120 m，粉礦回收池與主井井底水窩結合在一起，主井撒落的粉礦直接在井底堆置，經過原地沉淀，泥水進入沉淀池再經過2米長距離沉淀后，進入一墻之隔的水泵吸水池，通過水泵將水排至-330m水平。

7、日常使用渣漿泵串聯配合離心泵排水，污水和清水混合到一起排放，造成離心泵磨損嚴重，水泵故障多，造成安全隱患。 返回目錄排水系統存在的問題隨著排水設備增容改造，供電能力嚴重不足，也需要增容改造，確保供電系統的安全杏山鐵礦原設計-330米水平以下主要排水設備4套，其中-480m水平撒礦清理硐室排水設備2套，單臺電機功率110kW，合計220kW，兩套排水泵一用一備，控制系統在撒礦清理配電室，配電室對應的供電電源兩路，一用一備，每路兩根150平電纜，共計4根電纜。-508m水平井底水渦排水設備2套，單臺電機功率90kW，合計180kW，兩套排水泵可以同時使用，對應的控制系統在-330m水平，負荷電纜由

8、-330m直接到達-508m水平，共計兩根95平負荷電纜。返回目錄隨著生產發展和井下情況變化，-330m以下現有排水設備不能滿足排水要求。為保證雨季井下生產安全，排水設備增容改造后總?cè)萘吭黾拥?30千瓦，現有供電能力遠遠不能滿足要求，必須同時進行改造增容。返回目錄撒礦清理硐室提前投入使用，供電電纜由臨時措施巷道敷設。目前，正式巷道已經施工完畢，措施巷道塌方，嚴重影響了撒礦清理硐室供電電源的安全性，因此，電纜路由必須改造，按照安全路由敷設。返回目錄主 井溜 破 系 統 回 風 天 井副 井溜 破 系 統 回 風 天井 聯 絡 道水 池技術方案及解決問題技術方案及解決問題 -480米撒礦清理硐室排

9、水系統的完善 -508米排水系統完善 供電系統完善 返回目錄-480米撒礦清理硐室排水系統的完善-480米撒礦清理硐室泵站的改造目標是充分發揮現有排水泵的排水能力，同時實現清水與污水分開，利用渣漿泵系統排污水，利用耐磨離心泵系統排清水，同時兩套系統可互為備用。返回目錄具體改造內容將-480米撒礦硐室沉淀池粉礦清理后，砌筑三道擋水墻，高度分別為2.7m、1.5m、1.5m，形成三個水池。將泵房?jī)?nèi)的立式渣漿泵移至外部新砌水池內，利用該渣漿泵將污水抽送至渣漿泵系統高位水箱，再經串聯渣漿泵排送至-330米水平；返回目錄-480米水平巷道涌水經水溝自流至撒礦清理硐室吸水井內，利用泵站內的兩臺多級離心泵排

10、送至-330米水平。-480米泵站共設置兩根排水管道，分別為現用排水管道（管徑DN125）、排泥管道（管徑DN100），-480米的三套排水泵分別與這兩根管道相連，連接管設置閥門，日常渣漿泵排放污水使用DN125管，臥式離心泵排放清水使用DN100管，水泵管道故障時，可通過閥門調節水泵和管道的配合關系。返回目錄-508米排水系統完善 為了滿足-508米水窩泵站清淤的需要，保證今年汛期井下排水安全，對-508米排水系統做如下改造.返回目錄主 井溜 破 系 統 回 風 天 井副 井溜 破 系 統 回 風 天井 聯 絡 道水 池撒礦清理硐室泵站撒礦清理硐室泵站-508米水窩泵站米水窩泵站主井主井副井

11、副井溜破回風天井溜破回風天井-480新建泵站新建泵站-480米水窩米水窩在-508米水窩泵站保留一臺流量為140m/h潛水泵，在-480米新建泵站一座，水泵采用MD85-67*3型的臥式離心泵3臺，其中2臺為-508米現用水泵，新采購1臺，2用1備。新建泵站水泵與潛水泵并聯安裝，排水管道沿用-508米排水管道（DN200管道）。返回目錄完善后，將-480米水平流入-508米泵站的水全部截?cái)?，?508米泵站只負責排出副井井筒淋水，在-508米副井底設置2臺潛水泵，流量為80m/h，揚程為40m，利用單獨的管道將水排至-480米新建泵站，-508米排水至-480米利用液位控制器自動控制水泵，保持

12、副井井底水泵水位最低，滿足-508米清淤需求。返回目錄-480米東側馬頭門處的集水井安裝一臺流量為40m/h，揚程為18m潛水泵，利用單獨的管道將水排至-480米新建泵站。系統完善后，-480米新建水泵房負責排出-480米溜破回風天井、-480米副井東側馬頭門、-480米西側馬頭門至新建水泵房以及副井井筒的涌水。返回目錄供電系統完善 增加-480m水平供電能力。敷設一條35平高壓電纜，電源取至-330m中央變電所高壓II段備用柜，沿副井、-480m運輸大巷至撒礦清理硐室附近，全長約800米。在撒礦清理硐室外部安裝一臺高壓開關柜和一臺630kVA-6/0.4kV的礦用變壓器，為撒礦清理硐室內部的

13、所有設備提供電源，現有的電源改造后作為硐室的備用電源。返回目錄主 井溜 破 系 統 回 風 天 井副 井溜 破 系 統 回 風 天井 聯 絡 道水 池變壓器變壓器對撒礦清理硐室供電進行完善。改造后的供電方式不變，仍然為單母線不分段、雙回路供電，只是將新增的變壓器電源作為正常運行電源；將撒礦清理硐室原來的4條電源電纜在-480m水平臨時巷道部分全部拆除，其中2條電纜按照正式巷道的新路由敷設到撒礦清理硐室，作為撒礦清理的備用電源，確保撒礦清理硐室雙回路供電。增加一臺軟啟動柜，配兩套軟啟動，兩套軟啟動裝置啟動控制兩臺新增的渣漿泵。返回目錄將-508m井底水渦的負荷電纜遷移到-480m新泵房，作為新泵

14、房2套排水設備的電源。將撒礦清理硐室電源改造完成后剩余的2條電源電纜改造，在-378m破碎變電所增加2套啟動柜，將2條電源電纜改造為帶設備運行的負荷電纜，一條負荷向敷設到新建水倉，帶新增加的一套清水泵；一條負荷電纜敷設到-508m水平，作為新增潛水泵的電源電纜。這樣改造，使-480m新建水倉和-508m的4臺排水設備電源來至2個變電所，都是雙回路供電。返回目錄技術要點及創新點技術要點及創新點-480米以下水平排水系統完善后會大大提高安全性，消除很多安全隱患?，F(xiàn)-508米泵站僅能滿足月1小時貯水需求，一旦發生設備突然損壞或上部水平突發大水的情況，-508米泵站沒有任何緩沖，將直接危害-508米泵

15、工的人身安全和井下設備設施安全。改造完成后，副井水窩具備清理淤泥條件，可以有效擴展貯水容積，應對突發情況。返回目錄現-508米泵站日常運行兩臺臥泵排水，備用一臺潛水泵，極端情況下三臺泵需同時運行排水，備用設備不足。且-508米泵站設備損壞后，更換不便，應對突發事件能力不足。改造完成后，-480m新建泵站設置三臺臥泵，日常運行兩臺臥泵，備用潛水泵和一臺臥泵，排水系統安全性更高。返回目錄-480米撒礦清理硐室改造完成后，能夠做到清水和污水分離，保證設備在適應環境下作業，減少設備故障，極大的提高排水安全性。改造后，確保了撒礦清理硐室和-480m新建水倉排水設備全部是雙回路供電，每條線路都能定期停電檢

16、修，提高供電穩定性，減少供電故障對排水設備正常運行的影響，提高井下排水系統的安全性、可靠性。返回目錄應用情況應用情況到目前為止，-480m以下的排水、供電系統已經基本改造完畢，新增的排水設備已經投入使用，通過實際運行檢驗，改造后的排水、供電系統完全能夠滿足井下排水的運行要求，提高了井下排水系統的安全性能。返回目錄經濟效益及效果經濟效益及效果-480米以下水平排水系統完善后大大提高了排水系統的安全性、改善了工人的作業環境、降低了設備損耗和備件消耗、延長了設備使用周期，消除很多安全隱患。返回目錄本次改造，按照最初方案，由設計院按照標準設計，設備材料全部新購、礦建及設備安裝全部外委施工，預計改造費用

17、在400萬以上。通過杏山鐵礦對方案進行優化，水倉、硐室等礦建施工項目以及設備安裝全部由內部施工，變壓器、開關柜、啟動柜、電纜利舊，只采購了部分設備、材料，共計64萬元，節約336萬元以上。返回目錄改造前，-508m排水一年內發生2-3次險情，給杏山鐵礦的安全生產帶來一定影響。通過改造，將-480m及以下抗洪貯水能力有1個小時提高到24小時以上，經過2013年雨季檢驗，未發生一次險情。同時排水系統供電由原來單回路增至雙回路供電，徹底杜絕排水供電影響，大大提高排水的安全保障性能。返回目錄改造前-480米撒礦清理硐室作業環境較為惡劣，現場泥水較多；-508m水倉位置是杏山鐵礦目前生產作業的最低點，距地表深度640米，井壁淋水很大，工人在現場操作設備時，地面總有積水。改造后-480m新建水倉和-4
