重型自卸汽車變速器設計【優秀機械畢業設計論文】

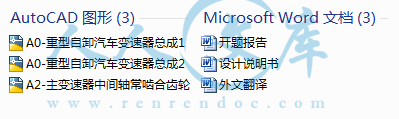

資源目錄

重型自卸汽車變速器設計【優秀機械畢業設計論文】.rar

設計說明書.doc---(點擊預覽)

開題報告.doc---(點擊預覽)

外文翻譯.doc---(點擊預覽)

A0-重型自卸汽車變速器總成1.dwg

A0-重型自卸汽車變速器總成2.dwg

A2-主變速器中間軸常嚙合齒輪.dwg

壓縮包內文檔預覽：(預覽前20頁/共40頁)

編號：994293 類型：共享資源大?。?span id="th3rf13" class="font-tahoma">807.25KB 格式：RAR 上傳時間：2017-01-18 上傳人：木*** IP屬地：江蘇

50
積分

舉報

版權申訴 word格式文檔無特別注明外均可編輯修改；預覽文檔經過壓縮，下載后原文更清晰！ 立即下載

關 鍵詞：: 重型汽車 變速器設計 優秀優良機械畢業設計 論文

資源描述：

文檔包括:

說明書一份。40頁，16900字。

開題報告一份。

外文翻譯一份。

圖紙共3張，如下所示

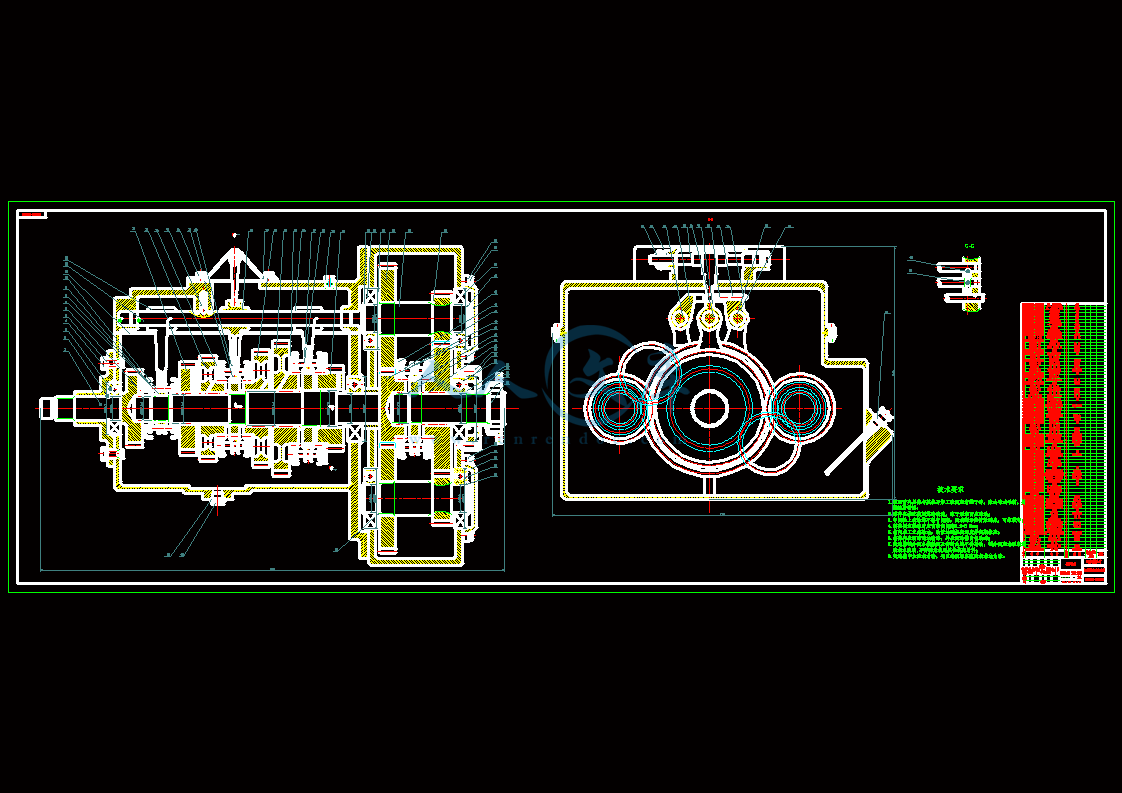

A0-重型自卸汽車變速器總成1.dwg

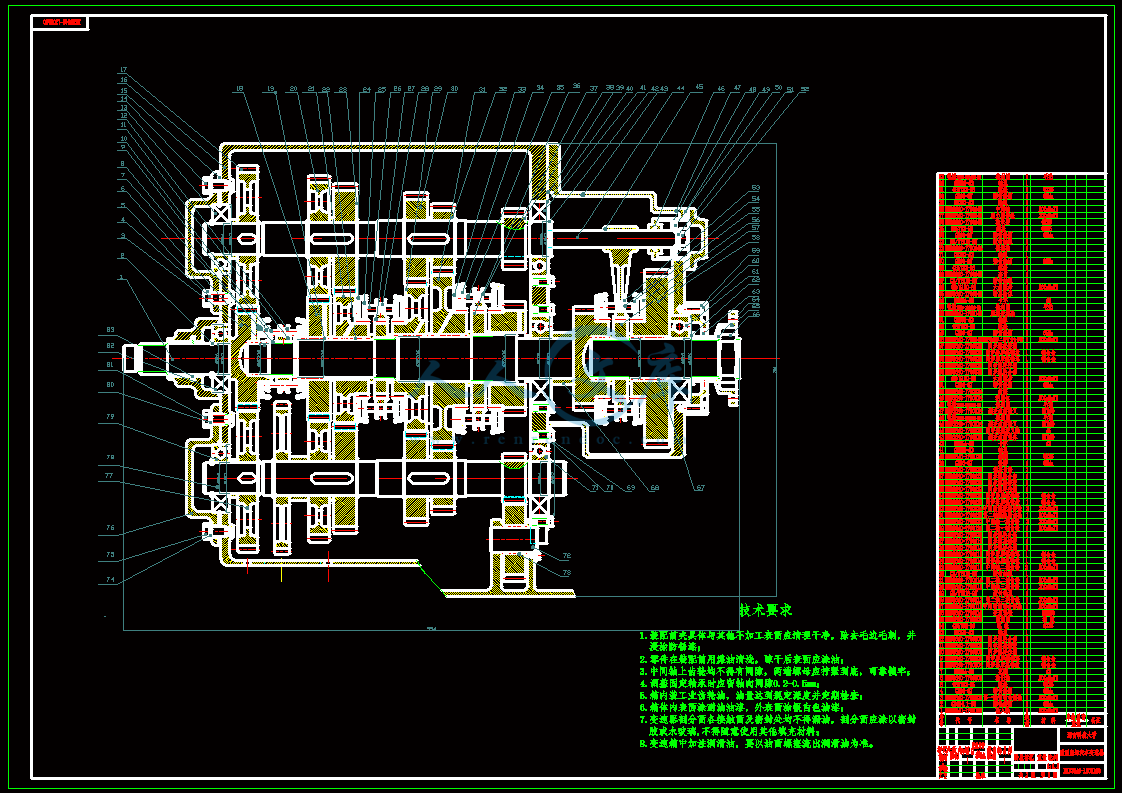

A0-重型自卸汽車變速器總成2.dwg

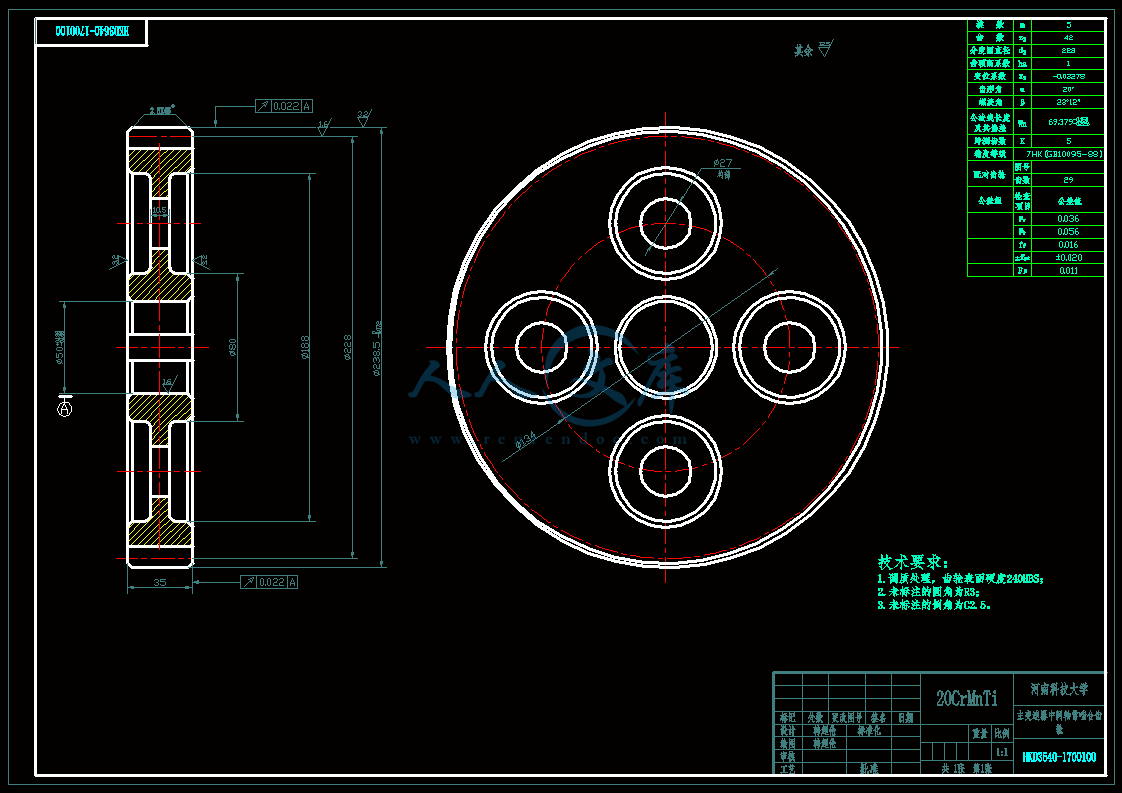

A2-主變速器中間軸常嚙合齒輪.dwg





內容簡介：: 車輛與動力工程學院畢業論文 1 is of to T. in a is a of of a in to of of its in of by of as on of at of is to to on by in in of , 4 , is of in to to of to in to a in on in to is to to is it of it is of on 輛與動力工程學院畢業論文 2 to of a of in of or to to is in by of to 1) to in In a of on of to of in a of in be 00km/h, in 0km/h. In of is (2) to to to a to in of to (3) in or to to of (4), in y of is of of is of to of of a of of of is by 輛與動力工程學院畢業論文 3 As in of in of 1, to of be (a) : of by be of of of b) be a (c) by a of be in 2, be (a) of by (b) of is to of (c) be is of is by in or to of by he of (1) is of 0 of be mm .8 mm 5 or If be (2) is to to or If mm of 輛與動力工程學院畢業論文 4 to If or (3) of in to if of 50. (4) be 2 is to of of is (1) of of to mm be be or (2) OM 3 of in of of is of (1) So in a no mm mm or (2) in of or to mm mm or be or (3) on of of be 4 . a 7 in 輛與動力工程學院畢業論文 5 be in B. on of mm 10mm be If to be mm be 車輛與動力工程學院畢業論文 6 變速器手動變速器是最常見的變速器，簡稱 的基本構造用一句話概括，就是兩軸一中軸，即指輸入軸、軸出軸和中間軸，它們構成了變速器的主體，當然還有一根倒檔軸。手動變速器又稱手動齒輪式變速器，含有可以在軸向滑動的齒輪，通過不同齒輪的嚙合達到變速變扭目的。典型的手動變速器結構及原理如下。輸入軸也稱第一軸，它的前端花鍵直接與離合器從動盤的花鍵套配合，從而傳遞由發動機過來的扭矩。第一軸上的齒輪與中間軸齒輪常嚙合，只要輸入軸一轉，中間軸及其上的齒輪也隨之轉動。中間軸也稱副軸，軸上固連多個大小不等的齒輪。輸出軸又稱第二軸，軸上套有各前進檔齒輪，可隨時在操縱裝置的作用下與中間軸的對應齒輪嚙合，從而改變本身的轉速及扭矩。輸出軸的尾端有花鍵與傳動軸相聯，通過傳動軸將扭矩傳送到驅動橋減速器。由此可知，變速器前進檔位的驅動路徑是：輸入軸常嚙齒輪中間軸常嚙齒輪中間軸對應齒輪第二軸對應齒輪。倒車軸上的齒輪也可以由操縱裝置撥動，在軸上移動，與中間軸齒輪和輸出軸齒輪嚙合 ,以相反的旋轉方向輸出。多數汽車都有 5 個前進檔和一個倒檔，每個檔位有一定的傳動比，多數檔位傳動比大于 1，第 4 檔傳動比為 1，稱為直接檔，而傳動比小于 1 的第 5 檔稱為加速檔?？諜n時輸出軸的齒輪處于非嚙合位置，無法接受動力傳輸。由于變速器輸入軸與輸出軸以各自的速度旋轉，變換檔位時存在一個 同步問題。兩個旋轉速度不一樣齒輪強行嚙合必然會發生沖擊碰撞，損壞齒輪。因此，舊式變速器的換檔要采用兩腳離合的方式，升檔在空檔位置停留片刻，減檔要在空檔位置加油門，以減少齒輪的轉速差。但這個操作比較復雜，難以掌握精確。因此設計師創造出同步器，通過同步器使將要嚙合的齒輪達到一致的轉速而順利嚙合。目前全同步式變速器上采用的是慣性同步器，它主要由接合套、同步器鎖環等組成，它的特點是依靠摩擦作用實現同步。接合套、同步器鎖環和待接合齒輪的齒圈上均有倒角（鎖止角），同步器鎖環的內錐面與待接合齒輪齒圈外錐面接觸產生摩擦。鎖止角與錐面在設計時已作了適當選擇，錐面摩擦使得待嚙合的齒套與齒圈迅速同步，同時又會產生一種鎖止作用，防止齒輪在同步前進行嚙合。當同步鎖環內錐面與待接合齒輪齒圈外錐面接觸后，在摩擦力矩的作用下齒輪轉速迅速降低（或升高）到與同步鎖環轉速相等，兩者同步旋轉，齒輪相對于同步鎖環的轉速為零，因而慣性力矩也同時消失，這時在作用力的推動下，接合套不受阻礙地與同步鎖環齒圈接合，并進一步與待接合齒輪的齒圈接合而完成換檔過程。功能 (1)改變傳動比，滿足不同行駛條件對牽引力的需要，使發動機盡量工作在有利的工況下，滿足可能的行駛速度要求。在較大范圍內改變汽車行駛速度的大小和汽車驅動輪上扭矩的大小。由于汽車行駛條件不同，要求汽車行駛速度和驅動扭矩能在很大范圍內變化。例如，在高速路上車速應能達到 100km/h，而在市區內，車速常在 50km/h 左右?？哲?chē)在平直的公路上行駛時，行駛阻力很小，則當滿載上坡時，行駛阻力便很大。而汽車發車輛與動力工程學院畢業論文 7 動機 的特性是轉速變化范圍較小，而轉矩變化范圍更不能滿足實際路況需要。 (2)實現倒車行駛，用來滿足汽車倒退行駛的需要。實現倒車行駛汽車，發 動機曲軸一般都是只能向一個方向轉動的，而汽車有時需要能倒退行駛，因此，往往利用變速箱中設置的倒檔來實現汽車倒車行駛。 (3)中斷動力傳遞，在發動機起動，怠速運轉，汽車換檔或需要停車進行動力輸出時，中斷向驅動輪的動力傳遞。 (4)實現空檔，當離合器接合時，變速箱可以不輸出動力。例如，可以保證駕駛員在發動機不熄火時松開離合器踏板離開駕駛員座位。構成變速箱由變速傳動機構和變速操縱機構兩部分組成。變速傳動機構的主要作用是改變轉矩和轉速的數值和方向；操縱機構的主要作用是控制傳動機構，實現變速器傳動比的變換，即實現換檔，以達到變速變矩。原理機械式變速箱主要應用了齒輪傳動的降速原理。簡單的說，變速箱內有多組傳動比不同的齒輪副，而汽車行駛時的換檔行為，也就是通過操縱機構使變速箱內不同的齒輪副工作。如在低速時，讓傳動比大的齒輪副工作，而在高速時，讓傳動比小的齒輪副工作。分類 1、按傳動比的變化方式劃分，變速器可分為有級式、無級式和綜合式三種。 (a)有級式變速器：有幾個可選擇的固定傳動比，采用齒輪傳動。又可分為：齒輪軸線固定的普通齒輪變速器和部分齒輪 (行星齒輪 )軸線旋轉的行星齒輪變速器兩種。 (b)無級式變速器 :傳動比可在一定范圍內連續變化 ,常見的有液力式 ,機械式和電力式等。 (c)綜合式變速器：由有級式變速器和無級式變速器共同組成的，其傳動比可以在最大值與最小值之間幾個分段的范圍內作無級變化。 2、按操縱方式劃分，變速器可以分為強制操縱式，自動操縱式和半自動操縱式三種。 (a)強制操縱式變速器：靠駕駛員直接操縱變速桿換檔。 (b)自動操縱式變速器：傳動比的選擇和換檔是自動進行的。駕駛員只需操縱加速踏板，變速器就可以根據發動機的負荷信號和車速信號來控制執行元件，實現檔位的變換。 (c)半自動操縱式變速器：可分為兩類，一類是部分檔位自動換檔，部分檔位手動 (強制 ) 換檔；另一類是預先用按鈕選定檔位，在采下離合器踏板或松開加速踏板時，由執行機構自行換檔。車輛與動力工程學院畢業論文 8 變速器的檢修變速器齒輪經常處在不斷變化的轉速 ,負荷下進行工作 ,齒輪齒面又受到?jīng)_擊載荷的沖擊 ,致使齒輪 (特別是齒面 )產生損傷 (1)齒輪磨損變速器齒輪在正常工作條件下 ,齒面呈現出均勻的磨損 ,要求沿齒長方向磨損不應超過原齒長的百分之 30;齒厚不應超過 輪嚙合面積不低于齒面的 3 分之 2;運轉齒輪嚙合間隙一般應為用限度為合齒輪嚙合間隙應為用限度為如果超過間隙 ,應成對更換 . (2)齒輪輪齒破碎輪齒破碎 ,主要是由于齒輪嚙合間隙不符合要求 ,輪齒嚙合部位不當或工作中受到較大的沖擊載荷所致微笑破碎 ,可用油石修磨后繼續使用 ;若超過這個范圍或有 3 處以上微笑破碎 ,則應成對更換 . (3)常嚙合齒輪端面磨損常嚙合的斜齒端面應有 0軸向間隙 ,以保證齒輪良好運轉 ,若齒端磨損起槽 ,可磨削修復 ,但磨削量應不超過 (4)常嚙合齒輪軸頸 ,滾針軸承及座孔磨損成嚙合齒輪座孔與滾針軸承及軸頸三者配合間隙應為則應予更換 . 變速器殼體是變速器總成的基礎件 ,用以保證變速器中各零件的正確位置 ,工作中承受一定的載荷 (1)軸承座孔的磨損殼體的軸承座孔磨損會破壞其與軸承的裝配關系 ,直接影響變速器輸入 ,輸出軸的相對位置大使用極限為 (2)殼體螺紋孔的修復 注油羅塞孔 ,放油螺塞孔的螺紋損傷以及殼體之間連接螺栓螺紋孔的損傷 ,可采取鑲螺塞修復 . 變速器在工作過程中 ,各軸承受著變化的扭轉力矩 ,彎曲力矩作用 ,健齒部分還承受著擠壓 ,沖擊和滑動摩擦等載荷 (1)軸頸磨損軸頸磨損過大 ,不但會使齒輪軸線偏移 ,而且會帶來齒輪嚙合間隙的改變 ,造成傳動時發出噪聲運轉可能引起燒蝕則景更換或鍍鉻修復 .(2)健齒磨損健齒磨損在受力一側較為嚴重當健齒磨損超過 與原鍵槽配合見習超過 ,齒輪的接合齒圈 ,車輛與動力工程學院畢業論文 9 結合套與健齒周配合見習大于 ,半圓鍵與軸頸鍵槽見習超過 對健齒周或有鍵槽的軸應修復或更換 . (3)變速器軸彎曲檢修用頂針頂住變速器軸兩端的頂針孔 ,利用百分表檢查軸的徑向跳動 ,其偏差應小于步器的檢修 :鎖環的錐面角 a 約為 6 度 ,在使用中 ,錐角變形中增大而不能迅速同步 ,則應及時更換 . 鎖銷式同步器主要損傷為錐環 ,錐盤磨損 ,當錐環斜面上的螺紋槽磨損至 010時 ,應 更換則需要端面車削 ,但累計車削兩不得大于 1則應更換 . 河南科技大學畢業設計（論文）開題報告（學生填表）院系：車輛與動力工程學院 2013 年 4 月 15 日課題名稱 重型自卸汽車設計（變速器設計）學生姓名韓超倫專業班級 車輛 094 課題類型畢業 設計 指導教師薛運起曹艷玲職稱 高工副教授課題來源組合設計 1. 設計（或研究）的依據與意義隨著現在科學技術的發展，人們出行的日益繁忙，汽車作為一種快速便捷的交通工具，在外出，旅行，載貨中起著越來越重要的作用，給人們生活帶來了許多的方便。被稱為“改變世界的工具”。汽車品種的多樣性可滿足各種生產、生活活動的需求，而且有良好的社會效益。汽車的進步如同社會進步一樣，與我們息息相關。從早期的蒸汽機到后來的內燃機車再到現在的電動汽車、燃料汽車等，反映出了一條汽車發展的軌跡。汽車誕生 100 多年來，涌現了各種有關汽車技術發明，汽車面貌日新月異，隨著汽車工業的不斷發展，人們對汽車各方面的性能也提出更高的要求。不僅要求汽車有良好的動力性，經濟性，更要求有最好的安全性，更低的污染以及舒適的乘坐性能和輕便的駕駛性能等。變速器作為汽車一重要組成部分，其主要功能是用來改變發動機傳到驅動輪上的轉矩和轉速，目的是在原地起步、爬坡、轉彎、加速等各種行駛工況下，使汽車獲得不同的牽引力和速度，同時使發動機在最有利的工況范圍內工作。本次設計即滿足了汽車的動力性指標又滿足了汽車的操縱性和經濟性指標。最后通過對變速器齒輪、軸、鍵、軸承等的校核，使變速器的尺寸及其零部件的強度都滿足設計要求。 2. 國內外同類設計（或同類研究）的概況綜述隨著我國改革開放的深入和社會生產力的發展，重型自卸汽車在城市的短距離運輸和農村得到了廣泛的運用，為城市的發展和農村的發展插上了翅膀。不僅在中國，在世界任何一個國家重型自卸汽車都無法被任何現有的交通工具所取代，發揮著其獨有的作用。汽車變速器自汽車問世以來經過了無數次改進，已經發展成了一個相當完善的汽車部件，現在的中高檔汽車上一般都采用自動變速器或無級變速器。為保證重型汽車的經濟性，重型汽車的變速器一般采用機械式 6 擋或 7 擋手動變速器。這不僅降低了生產成本，還提高了汽車的操縱性能。當今汽車變速器的技術動向，往輕量化、多擋化、低噪聲化和自動變速化發展，除了一直雄踞市場的齒輪速器、無級變速器、半自動變速器及雙換擋變速器等新產品也逐漸受到市場注目。大量使用鎂、鋁等合金材料是有效減質的辦法；對結構的優化分析，在設計中尤為重要，對減質亦是重要。試驗表明，為了提高動力性、經濟性和平穩性，要求變速器增加速比范圍，減少速比間隔。對于噪聲的降低，通過提高齒根重合度來降低高速擋齒輪的噪聲，小壓力角、大齒高齒輪設計已成為潮流。而自動變速，除了對于駕駛者的勞動強度降低，在油耗、動力改變不大的情況下穩定性也有提高。本次設計使設計九擋變速器，采用雙中間軸式變速箱，其優點是軸向尺寸小，承受的力大，使用可靠。 3. 課題設計（或研究）的內容選用柴油發動機，參考相應車型的主要參數，完成重型自卸汽車變速器總成設計，要求如下：（ 1）圖紙工作量：繪制變速器總成 1 張及其零件圖，其中包括 1 張中等難度的機繪圖，總工作量折合不少于 3 張紙。（ 2）編寫設計說明書，包括：封面、任務書、中文摘要、英文摘要、目錄、符號說明、前言、正文、結論、參考文獻（不少于 15 篇）、致謝、附錄、封底。內容有：設計 綜述，變速器結構特點及性能參數的選擇，主要零、部件的強度計算。內容不少于 12000 字，中文摘要不少于 400 字，英文摘要不少于 300 個詞。（ 3）獨立完成 10000 以上印刷符號的與專業有關的外文譯文。 4. 設計（或研究）方法根據所給技術條件和要求，按照變速器總成設計的方法，將變速器設計為中間軸式變速器，換擋采用同步器和嚙合套換擋，操縱機構采用直接操縱機構形式。 5. 進度計劃調研，收集資料一周確定方案，畫草圖四周完成總裝圖四周撰寫說明書，整理圖紙二周互評、答辯一周指導教師意見 指導教師簽字：年月日研究所（教研室）意見 研究所所長（教研室主任）簽字：年月日 1 重型自卸汽車設計 (變速器設計 ) 摘要重型自卸汽車因其運載量比較大，驅動力比較大、發動機功率、扭矩大，工作環境惡劣，在工程運輸中運用比較廣泛。對于變速器的設計 :我在設計中要首先確定變速器的布置形式，然后選擇傳動比的范圍，確定各擋的傳動比。之后確定中心距、外形尺寸。齒輪參數的選擇 :模數、壓力角、螺旋角、尺寬。各擋齒輪的齒數確定。變速器的各種布置中要分析各種變速器的布置對汽車整體以及各個部件的影響，選擇合適的布置形式給變速器與更優化的布置。讓變速器在汽車整體中的作用能夠達到最佳的狀態。最后，就是變速器的操作機構布置與設計，主要考慮結構簡單、操作輕便、檔位清晰、操作桿的位置合理、換檔準確、迅速、安全可靠。本設計選用機械式遠距離操作，在換檔與掛擋機構中，設置了互鎖自鎖裝置；為防止誤掛倒檔，還設置了倒檔鎖。設計中變速器的齒輪采用漸開線齒輪形式。變速器的軸應滿足剛度、強度、耐磨性要求。最后，還得進行變速器實驗，進行室內臺架試驗?？己她X輪的可靠性與疲勞壽命；同步器和換檔機構的工作性能與耐久性；測定傳動的效率、噪聲即剛度等。關鍵詞：操作機構，同步器，軸承，模數，傳動比 2 an it of of is in of of of to of be of he to to in of is to of a to of in of of of to to to to in of to of n to by up sh of to of of on of on of a in t 3 of to of 4 目錄第一章前言 . 6 第二章概述 . 8 第三章變速器傳動機構布置 . 10 動機構布置方案分析 . 10 定軸式變速器 . 10 擋布置方案 . 13 部件結構方案分析 . 14 輪形式 . 14 擋機構形式 . 14 速器軸承 . 15 第四章變速器主要參數的選擇 . 17 檔傳動比的分配 . 17 心距 A . 17 輪參數的選取 . 18 數 . 18 力角 . 19 旋角的選取 . 20 擋齒輪齒數的分配及傳動比的計算 . 21 定第一軸常嚙合齒輪參數： . 21 定六檔齒輪參數及傳動比： . 21 定七檔齒輪參數及傳動比： . 21 定四檔齒輪參數及傳動比： . 22 定爬坡檔齒輪參數及傳動比： . 22 定倒檔檔齒輪參數及傳動比： . 22 第五章變速器的設 計與計算 . 24 的計算與校核 . 24 間軸的受力分析 . 24 面受力分析： . 25 Y 面受力分析： . 25 力矩圖 . 25 5 核計算 . 27 輪的計算與校核 . 27 輪的計算校核公式： . 27 核 1 . 28 核43 . 29 核5 . 29 核78齒輪： . 30 核9. 30 承的計算與校核 . 31 接觸球軸承的校核計算 . 31 的校核計算 . 31 鍵的校核計算 . 32 鍵的校核計算 . 32 第六章同步器的設計 . 33 式同步器主要尺寸的確定 . 34 要參數的確定 . 34 第七章變速器操縱機構設計 . 36 結 論 . 37 參考文獻 . 38 致謝 . 39 附錄 . 40 6 第一章前言汽車的誕生，車的發展，在歷史的長河中給我們留下了點點滴滴。汽車自上個世紀末誕生以來，已經走過了風風雨雨的一百多年。從卡爾 8 公里的速度，跑到現在，竟然誕生了從速度為零到加速到 100 公里 /小時只需要三秒鐘多一點的超級跑車。這一百年，汽車發展的速度是如此驚人！同時，汽車工業也造就了多位巨人，他們一手創建了通用、福特、豐田、本田這樣一些在各國經濟中舉足輕重的著名公司。這篇資寫著許多有趣的故事，在中國已經成為世界五大汽車強國之際，讓我們一起來回望汽車的發展歷史，體會汽車給我們帶來的種種歡樂與夢想中國汽車工業發展進入新階段中國汽車工業發展我認為大致可以分成三個階段：第一個階段：中國汽車工業 1953 誕生到 1978 年改革開放前。初步奠定了汽車工業發展的基礎 。汽車產品從無到有。第二個階段， 1978 年到 20 世紀末。中國汽車工業獲得了長足的發展，形成了完整的汽車工業體系。從載重汽車到轎車，開始全面發展。這一階段是我國汽車工業由計劃經濟體制向市場經濟體制轉變的轉型期。這一時期的特點是：商用汽車發展迅速，商用汽車產品系列逐步完整，生產能力逐步提高。具有了一定的自主開發能力。重型汽車、輕型汽車的不足得到改變。轎車生產奠定了基本格局和基礎。我國汽車工業生產體系進一步得到完善。隨著市場經濟體制的建立，政府經濟管理體制的改革，企業自主發展、自主經營，大企業集團對汽車工業發展的影響越來越大。汽車工業企業逐步擺脫了計劃經濟體制下存在的嚴重的行政管理的束縛。政府通過產業政策對汽車工業進行宏觀管理。通過引進技術、合資經營，使中國汽車工業產品水平有了較大提高。摸索了對外合作、合資的經驗。第三個階段，進入 21 世紀以后。中國汽車工業在中國加入，進入了一個市場規模、生產規模迅速擴大；全面融入世界汽車工業體。變速器作為汽車的一個重要組成部分，是用來改變發動機傳到驅動輪上的轉矩和轉速，目的是在原地起步、爬坡、轉彎、加速等各種行駛工況下使汽車獲得不同的牽引力和速度。本說明書主要介紹了重型自卸汽車變速器及操縱機構設計，包括概述 7 及五章設計內容，希望老師對于說明書中的不足之處予以批評指正。 8 第二章概述變速器是能固定或分檔改變輸出軸和輸入軸傳動比的齒輪傳動裝置。又稱 變速箱。變速器由傳動機構和變速機構組成，可制成單獨變速圖 1中間軸變速器機構或與傳動機構合裝在同一殼體內。傳動機構大多用普通齒輪傳動，也有的用行星齒輪傳動。普通齒輪傳動變速機構一般用滑移齒輪和離合器等。滑移齒輪有多聯滑移齒輪和變位滑移齒輪之分。用三聯滑移齒輪變速，軸向尺寸大；用變位滑移齒輪變速，結構緊湊，但傳動比變化小。離合器有嚙合式和摩擦式之分。用嚙合式離合器時，變速應在停車或轉速差很小時進行，用摩擦式離合器可在運轉中任意轉速差時進行變速，但承載能力小，且不能保證兩軸嚴格同步。為克服這一缺點，在嚙合式離合器上裝以摩擦片，變速時先靠摩擦片把從動輪帶到同步轉速后再進行接合。行星齒輪傳動變速器可用制動器控制變速。變速器廣泛用于機床、車輛和其他需要變速的機器上。機床主軸常裝在變速器內，所以又也叫主軸箱，其結構緊湊，便于集中操作。在機床上用以改變進給量的變速器稱為進給箱。汽車變速器是通過改變傳動比，改變發動機 曲軸的轉拒，適應在起步、加速、行駛以及克服各種道路阻礙等不同行駛條件下對驅動車輪牽引力及車速不同要求的需要。通俗上分為手動變速器 (自動變速器 ( 手動 /自動變速器，無級式變速器。變速器是汽車 傳動系中最主要的部件之一。變速器作為汽車的一個 9 重要組成部分，是用來改變發動機傳到驅動輪上的轉矩和轉速，目的是在原地起步、爬坡、轉彎、加速等各種行駛工況下使汽車獲得不同的牽引力和速度。變速器是用來改變改變發動機傳到驅動輪上的轉矩和轉速的，目的是在原地起步，爬坡，轉彎，加速等各種行駛工況下，使汽車獲得不同的牽引力和速度，同時使發動機在最有利的工況范圍內工作。變速器設有空擋，可在啟動發動機，汽車滑行或停車時使發動機的動力停止向驅動輪傳輸。變速器設有倒擋，使汽車獲得倒退行駛能力。對 變速器提出如下要求： 1）保證汽車有必要的動力性和經濟性。 2)設置空擋，用來切斷發動機動力向驅動輪的傳輸。 3)設置倒擋，使汽車能倒退行駛。 4)設置動力輸出裝置，需要是能進行功率輸出。 5)換檔迅速、省力、方便。 6)工作可靠。汽車行使過程中，變速器不得跳擋、亂擋及換擋沖擊等現象發生。 7)變速器應有高的工作效率。 8)變速器的工作燥聲低。除此之外，變速器還應當輪廓尺寸和質量小、制造成本低、拆裝容易、維修方便等要求。滿足汽車必要的動力性和經濟性指標，這與變速器的擋數、傳動比有關。汽車工作的道路條件越復雜、比功率越小，變速器的傳動比范圍越大。變速器由變速傳動機構和操縱機構組成。變速傳動機構可按前進擋數或軸的形式分類。在原有變速傳動機構基礎上，再附加一個副箱體，這就在結構變化不大的基礎上，達到增加變速器擋數的目的。近年來，變速器操縱機構有向自動操作方向發展的趨勢。 10 第三章變速器傳動機構布置機械式變速器因具有結構簡單、傳動效率高、制造成本低和工作可靠等優點，故在不同形式的汽車上得到廣泛的應用。動機構布置方案分析定軸式變速器一 . 兩軸式變速器固定軸式變速器中的兩軸式和中間軸式變速器得到廣泛應用。其中，兩軸式變速器多用于發動機前置前輪驅動汽車上。與中間軸式變速器比較，兩軸式變速器因軸和軸承數少，結構簡單、輪廓尺寸小和容易布置等優點，此外，各中間擋位因只經一對齒輪傳遞動力，故傳動效率高同時燥聲也低。因兩軸式變速器不能設置直接擋，所以在高檔工作時齒輪和軸承均承載，不僅工作燥聲增大，容易損壞，還有，受結構限制，兩軸式變速器與一擋速比不可能設計的很大。對于前進擋，兩軸式變速器輸入軸的轉動方向與輸出軸的轉動方向相反 ;而中間軸式變速器的第一軸與輸出軸的轉動方向相同。圖 2 1 示出用在發動機前置前輪驅動的乘用車上的兩軸式變速器傳動方案。其特點是：變速器輸出軸與主減速器主動齒輪做成一體，發動機縱置時，主減速器采用弧錐齒輪或準雙曲面齒輪，發動機橫置時則采用斜齒圓柱齒輪；多數方案的倒擋傳動常用滑動齒輪，其它擋位均采用常嚙合齒輪傳動。圖 2 1f 中的倒擋齒輪為常嚙合齒輪，并且用同步器換檔；同步器多數用在輸出軸上，這是因?yàn)橐粨踔鲃?dòng)齒輪尺寸小，同步器裝在輸入軸上有困難，而高擋的同步器可以裝在輸入軸后端，如圖 2 1d,e 所示；圖 2 1d 所示方案有輔助支撐，用來提高軸的剛度，減少齒輪磨損和降低工作噪聲。圖 21f 所示方案為五擋全同步器式變速器，以此為基礎，只要將五擋齒輪用尺寸相當?shù)母籼滋娲?，即可改變?yōu)樗膿踝兯倨鳎瑥亩纬梢粋€(gè)系列產品。 11 圖 3速器二、中間軸式變速器中間軸式變速器多用于發動機前置后輪驅動汽車和發動機后置后輪驅動的客車上。變速器第一軸的前端經軸承支撐在發動機飛輪上 ,第一軸上的花鍵用來裝設離合器的從動盤 ,而第二軸的末端經花鍵與萬向節連接。圖分別示出了幾種中間軸式變速器的傳動方案。各種傳動方案的共同特點是 :變速器的第一軸后端與常嚙合主動齒輪做成一體。絕大多數方案的第二軸前端經軸支撐在第一軸的后端的孔內 ,并且保持兩軸軸線在同一直線上 ,經嚙合套將它們連接后可得到直接擋。使用直接擋 ,變速器的齒輪和軸承及中間軸均不承載 ,發動機轉矩經變速器第一軸和第二軸直接輸出 ,此時變速器的傳動效率高 ,可達到 90%以上 ,噪聲低 ,齒輪和軸承的磨損減少。因?yàn)橹苯訐醯睦寐室哂谄渌鼡跷?,因而提高了變速器的使用壽命 ;在其它前進擋位工作時 ,變速器傳遞的動力需要經過設置在第一軸 ,中間軸和第二軸上的兩對齒輪傳遞 ,因此在變速器中間軸與第二軸之間的距離不大的條件下 ,一擋仍然有較大的傳動比 ;檔位高的齒輪采用常嚙合齒輪傳動 ,擋位低的齒輪的齒輪可以采用或不采用常嚙合齒輪傳動 ,多數傳動方案中除一擋以外的其它擋位的換檔機構 ,均采用同步器或嚙合套換擋 ,少數結構的一擋也采用同步器或嚙合套換擋 ,還有各擋同步器或嚙合套多數情況下裝在第二軸上。在除直接擋以外的其它擋位工作時 ,中間軸式變速器的傳動效率略有降低 ,這是它的缺點。 12 在擋數相同的情況下 ,中間軸式變速器主要在常嚙合齒輪對數 ,軸的支撐方式 ,換擋方式和倒擋傳動方案以及擋位布置順序上有差別。 e 圖 3變速器傳動方案圖 3 2 中間軸式五檔變速器傳動方案中 ,圖 a 所示方案中 ,除一 ,倒擋用直齒滑動齒輪換擋外 ,其余各擋為常嚙合齒輪傳動。圖 b、 c 所示的方案的各前進擋均采用常嚙合齒輪傳動。圖 d 所示方案中的倒擋和超速擋安裝在位于變速器后部的副箱體內 ,這樣布置除可以提高軸的剛度 ,減少齒輪磨損和降低噪聲外還可以在不需要超速擋的條件下 ,很容易形成一個只有四個前進擋的變速器。圖 a 所示方案中的一擋 ,倒擋和圖 b 所示方案中的倒擋用直齒滑動 齒輪換擋 ,其余各擋均為常嚙合齒輪。圖 e 為雙中間軸變速器。以上各方案中 ,凡采用嚙合齒輪傳動的擋位 ,其換擋方式可以用同步器或嚙合套來實現。同一變速器中 ,有的擋位用用同步器換擋 ,有的擋位用嚙合 13 套換擋 ,那么一定是擋位高的用同步器換擋 ,擋位低的用嚙合套換擋。發動機前置后輪驅動的承用車采用中間軸式變速器 ,為縮短傳動軸長度 ,將第二軸加長置于附加殼體內 ,如果在附加殼體內布置倒擋傳動齒輪和換擋機構 ,還能減少變速器主體部分的外形尺寸及提高中間軸和輸出軸的剛度。變速器用圖 2 2c 所示的多支撐結構方案 ,能提高軸的剛度。這時如用在軸的平面上可分開的殼體 ,就能很好的解決軸和齒輪等零部件裝配困難的問題。圖 2 2 c 所示方案的高檔從動齒輪處于懸臂狀態 ,同時一擋和倒擋齒輪布置在變速器殼體的中間跨距里 ,而中間擋的同步器布置在中間軸上是這個方案的特點。圖 e 為雙中間軸式變速器，這種變速器使輸出軸受力均勻。本次設計我設計的是重型自卸汽車變速器，通過對上述方案的分析，決定采用雙中間軸式變速器。擋布置方案與前進擋相比，倒擋使用率不高，而且都是在停車狀態下實現換倒擋，故多數方案均采用直齒滑動齒輪方式換擋。為了實現倒擋傳動，有些方案利用在中間軸和第二軸上的齒輪傳動路線中加入一個中間傳動齒輪的方案。圖 3擋布置方案圖 2 3 為常見的倒擋布置方案。圖 2 3b 所示方案的優點是倒擋時利用了中間軸上的一擋齒輪，因而縮短了中間周的長度；但倒擋時要求有兩對 14 齒輪同時進入嚙合，使倒擋困難，圖 2 3c 所示方案能獲得較大的倒擋傳動比，缺點是換擋程序不合理。圖 2 3d 所示方案針對前者的缺點作了修改，因而取代了圖 2 3c 所示方案。圖 2 3e 所示方案是將中間軸上的一倒擋齒輪做成一體，將齒寬加長 。圖 2 3f 所示方案適用于全部齒輪副均為常嚙合的齒輪，換擋更為輕便。為了充分利用空間，縮短變速器的軸向長度，有的客車倒擋傳動采用圖 2 3g 所示方案；其缺點是一，倒擋各用一根變速器撥叉軸，致使變速器上蓋中的操縱機構復雜一些。變速器的一擋或倒擋因傳動比大，工作時在齒輪上作用的力也大，并導致變速器軸產生較大的撓度和轉角，使工作齒輪嚙合狀態變壞，最終表現出齒輪磨損加快和工作噪聲增加。為此，無論使兩軸式變速器還是中間軸式變速器的一擋與倒擋，都應當布置在靠近軸的支撐處，以便改善上述不良狀況，然后按照從低擋到高擋的三順序布置各擋齒輪，這樣做既能使軸有足夠大的剛性，又能保證容易裝配。倒擋的傳動比雖然與一擋的傳動比接近，但因?yàn)槭褂玫箵醯臅r(shí)間非常短，從這點出發有些方案將一擋布置靠近軸的支撐處。倒擋設置在變速器的左側或右側，在結構上均能實現，不同之處是掛倒擋時駕駛員移動變速桿的方向改變了。為防止以外掛如倒擋，一般在掛倒擋時設有一個掛倒擋時需要克服彈簧所產生的力，用來提醒駕駛員注意。部件結構方案分析輪形式變速器用齒輪有直齒圓柱齒輪和斜齒圓柱齒輪兩種。與直齒圓柱齒輪比較，斜齒圓柱齒輪有使用壽命長，運轉平穩，工作噪聲低等優點；缺點是制造時稍復雜，工作時有軸向力，這對軸承不利。變速器中的常嚙合齒輪均采用斜齒圓柱齒輪，盡管這樣會使常嚙合齒輪齒數增加，導致變速器的質量和轉動慣量增大。直齒圓柱齒輪僅用于低擋和倒擋。本次設計除爬坡檔和倒檔用直齒圓柱齒輪外其余全部采用斜齒圓柱齒輪。擋機構形式變速器換擋機構有直齒滑動齒輪，嚙合套，和同步器換擋三種形式。汽車行駛時，因變速器內各轉動齒輪有不同的角速度，所以用軸向滑動直齒 15 齒輪方式換擋，會在齒端面產生沖擊，并伴隨噪聲。這不僅是齒輪端部磨損加劇并過早損壞，同時使駕駛員精神緊張，而換擋產生的噪聲又使承坐舒適性降低。只有駕駛員用熟練的操作技術才能使換擋時齒輪無沖擊，并克服上述缺點；但換擋瞬間駕駛員注意力被分散，又影響行駛安全。除此之外，采用直齒滑動齒輪換擋時，換擋行程長也是它的缺點。因此，盡管這種換擋方式結構簡單，制造，拆裝與維修工作容易，并能減少變速器旋轉部分的慣性力矩，但除一擋，倒擋外已很少使用。當變速器第二軸上的齒輪與中間軸齒輪處于常嚙合狀態時，可以用移動嚙合套換擋。這時，不僅換擋行程短，同時因承受換擋沖擊載荷的接合齒齒數多，而齒輪又不參與換擋，所以它們都不會過早損壞；但因不能消除換擋沖擊，仍然要求駕駛員又熟練的操作技術。因此，目前這種換擋方法只在某些要求不高的擋位及重型貨車變速器上應用。這是因?yàn)橹匦拓涇?chē)擋位間的公比較小，則換擋機構連接件之間的角速度差也小，因此采用嚙合套換擋，并且與同步器換擋比較還有結構簡單，制造容易，能降低制造成本及減少變速器長度等有點。使用同步器能保證迅速，無沖擊，無噪聲換擋，而與操作技術的熟練程度無關，從而提高了汽車的加速性，燃油經濟性和行駛安全性。同上述兩種換擋方法比較，雖然它油結構復雜，制造精度要求高，軸向尺寸大等缺點，但仍然得到廣泛的應用。利用同步器或嚙合套換擋，其擋位行程要比滑動齒輪換擋行程短。在滑動齒輪特別寬的情況下，這種差別就更為明顯。為了操縱方便，要求換入不同擋位的變速桿行程應盡可能一樣，如利用同步器或嚙合套換擋，就很容易實現這一點。我采用的換擋機構形式是同步器換擋。速器軸承作旋轉運動的變速器軸支撐在殼體或其它部位的地方以及齒輪與軸不做固定連接處應安置軸承。變速器軸承常采用圓柱滾子軸承，球軸承，滾針軸承，圓錐滾子軸承，滑動軸套等。至于何處應當采用何種類型的軸承，是受結構限制并隨所承受的載荷特點不同而不同。汽車變速器結構緊湊，尺寸小的特點，采用尺寸大寫的軸承受結構限制， 16 常在布置上油困難。如變速器的第二軸前端支撐在第一軸常嚙合齒輪的內腔中，內腔尺寸足夠時可布置圓柱滾子軸承，若空間不足則采用滾針軸承。第二軸后端常采用球軸承，用來承受軸向力和徑向力。變速器第一軸前端支撐在飛輪的內腔里，因有足夠大的空間，常采用一端有密封圈的球軸承來承受徑向力。作用在第一軸常嚙合齒輪上的軸向力，經第一軸后不軸承傳給變速器殼體，此處常采用軸承外圈有擋圈的球軸承。由于變速器向輕量化方向發展的需要，要求減少變速器中心距，這就影響倒軸承外徑的尺寸。為了保證軸承有足夠的壽命，可選用能承受一定軸向力的無保持架的圓柱滾子軸承。中間軸上齒輪工作時產生的軸向力，原則上由前或后軸承來承受都可以，但當在殼體前端面布置軸承蓋由困難時，必須由后端軸承承受軸向力。前端采用圓柱滾子軸承來承受徑向力，而后端采用外圈由擋圈的球軸承或圓柱滾子軸承。圓錐滾子軸承因有直徑較小、寬度較寬，因而容量大，可承受高負荷和通過對軸承預緊能消除軸向竄動等優點，故在一些變速器上得到應用。圓錐滾子軸承也有裝配后需要調整預緊，使裝配麻煩且磨損后軸易歪斜，從而影響齒輪正確嚙合等一些缺點。當采用錐軸承時，要注意軸承的預緊，以免殼體受熱膨脹后軸承出現間隙而使中間軸歪斜。導致齒輪不能正確嚙合而損壞。因此。錐軸承不適合用在線性系數比較大的鋁合金殼體上。變速器第一軸、第二軸的后部軸承，以及中間軸前、后軸承，按直徑系列一般選用中系列球軸承或圓柱滾子軸承。軸承的直徑根據變速器中心距確定，并保證殼體后壁兩軸承孔之間的距離不小于 6 滾針軸承、滑動 軸套主要用在用在齒輪與軸不是固定連接，并要求兩者有相對運動的地方。滾針軸承有滾動摩擦損失小、傳動效率高、經向配合間隙小、定位及運轉精度高、有利于齒輪嚙合等優點?；瑒?dòng)軸套的經向間隙大、易磨損、間隙增大后影響齒輪的定位和運轉精度并使工作噪聲增加。滑動軸套的優點是制造容易、成本低。第二軸的兩端采用深溝球軸承，第二軸中和齒輪配合的軸承采用滾針軸承，中間軸兩端采用深溝球軸承。 17 第四章變速器主要參數的選擇檔傳動比的分配分析該車發動機及相關參數：該車總重量為 64000i=10，按最大爬坡度計算一擋傳動比： m a a x 0g i (4試中 :m 為汽車重質量 m=64000k g,g 為重力加速度 g=g,0，道路最大阻力系數等于 0.3，=汽車傳動系效率。代入數據得1 根據車輪與路面附著條件確定一檔傳動比： a e i (42考同類車型2G=64000 為道路附著系數，計算時取 =此取代入數據得考同類車型初選一檔傳動比為他各檔傳動比按等比數 列來分配：則 3 45，心距 A 對中間軸式變速器，是將中間軸與第二軸軸線之間的距離稱為變速器的中心距 A。對兩軸式變速器，將變速器輸入軸與輸出軸軸線之間的距離稱為變速器的中心距 A。它是一個基本參數，其大小不僅對變速器的外形尺寸、 18 體積大小由影響，而且對齒輪的接觸強度由影響。中心距越小，齒輪的接觸應力越大，齒輪的壽命越短。因此，最小允許中心距應當由保證齒輪必要的接觸強度來確定。變速器軸經軸承安裝在殼體上，從布置軸承的可能與反便和不因同一垂直面上的兩軸承孔之間的距離過小而影響殼體的強度考慮，要求中心距取大些。此外，受一擋小齒輪齒數不能過少的限制，要求中心距也要大些。還有，變速器中心距取的過小，會使變速器長度增加，并因此使軸的剛度被削弱和使齒輪的嚙合狀態變壞。對于中間軸式初選中心距 A 時，可根據下述公式計算 A=ge (4式中， A 為中心距（中心距系數，貨車取； 1i 為變速器一擋傳動比；g為變速器傳動效率，取 96。把一檔傳動比代入中心距公式計算變速器中心距： A= 輪參數的選取數 齒輪模數是一個重要參數，并且影響它的選取因素又很多，如齒輪的強度、質量、噪聲、工藝要求等。在變速器中心距相同的的條件下，選取較小的模數，就可以增加齒輪的齒數，同時增加齒寬可使齒輪嚙合的重合度增加，并減少齒輪噪聲、所以為了減少噪聲應合理減少模數，同時增加齒寬；為使質量小些，應該增加模數，同時減少齒寬；從工藝方面考慮，各擋齒輪應該選用一種模數，而從強度方面考慮，各擋齒輪應有不同的模數；減少乘用車齒輪工作噪聲又較為重要的意義，因此齒輪的模數應選的小些；直齒輪模數 3 2 y（ 4 式中計算載荷， N ； 19 K 應力集中系數，直齒輪取 K = 摩擦力影響系數，因主、被動齒輪在嚙合處的摩擦力方向不同，故對彎曲應力的影響系數也不同：主動齒輪取動齒輪取 z 齒輪的齒數； y 齒型系數，見圖 4-1 w 齒輪彎曲應力， jT=齒輪的許用應力【w】=400800 ； 132f g k k T k Kb ty m Z K y （ 4 式中 K 應力集中系數，斜齒輪取 K= 斜齒輪螺旋角；齒寬系數，斜齒輪取 K 重合度影響系數，取 K=2； y 齒形系數，按當量齒數 3由圖 4得； w 彎曲應力，貨車斜齒輪取【w】 =100250 取表 4 1 汽車變速器齒輪的法向模數微型、輕型轎車 中級轎車 中型貨車 重型汽車 于設計車型為重型車，所以取力角齒輪壓力角較小時。重合度較大并降低了齒輪的剛度，為此能減少進入嚙合和推出嚙合時的動載荷，使傳動平穩，有利于降低噪聲；壓力角較大時，可提高齒輪的抗彎強度和表面接觸強度。試驗證明：對于直齒輪，壓力角為28時強度最高，超過 28時強度增加不多；對于斜齒輪，壓力角為 25時強度最高。因此理論上對于乘用車， 15， 16，小些的壓力角；對商用車，為提高齒輪承載能力應選用 25等大些的壓力角。實際上，因國家規定的標準壓力角為 20，所以變速器齒輪普遍采用壓力角為 20。在這次設計中我選用壓力角 20。 20 旋角的選取選取斜齒輪的螺旋角，應該注意它對齒輪工作噪聲的、齒輪的強度和軸向力的影響。在齒輪選用大些的螺旋角時，使齒輪嚙合的重合度增加，因而螺旋角應選高的。不過當螺旋角大于 30時，其抗彎強度驟然下降，而接觸強度仍繼續上升。斜齒輪的螺旋角一般在 20到 30之間。四、齒寬 b 在選擇齒寬時，應該注意齒寬對變速器的軸向尺寸、質量、工作平穩性、齒輪強度和齒輪工作時的受力均勻程度均有影響。考慮到盡可能縮短變速器的軸向尺寸和減小質量，應該選用較小的齒寬。另一方面，齒寬減小使斜齒輪傳動平穩的有點被削弱，此時雖然可以用增加齒輪螺旋角的方法給予補償，但這時軸承承受的軸向力增大，使其壽命降低。齒寬窄又會使齒寬方向受力不均勻造成便載，導致承載能力降低，并載齒寬方向磨損不均勻。通常根據齒輪模數的大小來選定齒寬：斜齒 b=nm cK, 直齒一軸常嚙合齒輪副的齒寬系數接觸線長度增加，接觸應力降低，以提高傳動平穩性和齒輪壽命。對于模數相同的各擋，擋位低的齒輪的齒寬系數取得稍大。五、齒輪變位系數的選擇原則齒輪的變位是齒輪設計中的一個重要環節。采用變位齒輪，除為了避免齒輪產生根切和配湊中心距以外，它還影響齒輪的強度，使用平穩性，耐磨損、抗膠合能力及齒輪的嚙合噪聲。齒輪變位主要有兩類：高度變位和角度變位。高度變位齒輪副的一對嚙合齒輪的變位系數之和等于零。高度變位可增加小齒輪的齒根強度，使它達到和大齒輪強度相接近的程度。高度變位齒輪副的缺點使不能同時增加一對齒輪的強度，也很難降低噪聲。角度變位齒輪副的變位系數之和不等于零。角度變位
