地面與樓面工程砂墊層和砂石墊層施工工藝

1、地面與樓面工程砂墊層和砂石墊層施工工藝本章適用于建筑工程中建筑地面采用砂墊層和砂石墊層工程。2.1 材料要求2.1.1 砂；應米用質地堅硬的中砂。2.1.2 砂石：應采用天然級配材料，用強度均勻、未風化的砂石，粒徑一般為540mm其中石子的最大粒徑不得大于墊層厚度的2/3 ,且不易大于50mm含泥量不大于3%2.1.3 砂和砂石中不得含有草根、垃圾等有機雜質。2.2 主要機具手扶式振動壓路機、機動翻斗車、蛙式打夯機、人力夯、推土機、壓路機（6 10t ）、手推車、靠尺、鐵鍬、鐵耙、噴水用膠皮管、小線、鋼尺、楔形尺、級配篩、振搗器等。2.3 作業條件2.3.1 施工前，對砂和砂石進行材料進場檢驗

2、，檢查原材的材質合格證明 文件及檢測報告，符合設計及規范要求。2.3.2 當?shù)叵滤桓哂趬|層底面標高時，施工前，應采取排水和降水措施 進行降水，達到墊層以下無積水。2.3.3 與墊層有關的電氣管線、設備管線及埋件等已經安裝完畢，位置準 確，固定牢靠，并已辦理各種驗收手續。2.3.4 根據設計要求，已經進行了必要的壓實試驗，已選定的砂或砂石料， 確定了鋪設厚度、夯實或碾壓遍數等參數。2.3.5 已經放好控制地面、標高水平線，在地面設標樁，找好標高、掛線, 作控制鋪填厚度的標準。2.3.6 按照有關規定對操作者進行施工交底。2.4 操作工藝2.4.1 工藝流程:2.4.2鋪設砂或砂石墊層前先檢驗基

3、土土質，清除松散土、積水、污泥、雜 質、并打底夯兩遍，使表土密實。2.4.3 砂石墊層的厚度一般不宜小于100mm甫時按線由一端向另一端分段 鋪設，攤鋪均勻，不得有粗細顆粒分離現象。表面空隙應以粒徑為525mm的細砂石填補。2.4.4鋪完一段，壓實前應灑水使表面保持濕潤。小面積房間采用木夯或蛙 式打夯機夯實，不少于三遍；大面積宜采用壓路機往復碾壓其輪距搭接不少 于500mm邊緣和轉角處應用人工或蛙式打夯機補夯密實，且碾壓不少于四 遍，夯實后的砂石墊層表面應平整密實且無松動石子。2.4.5 砂墊層厚度不應小于60mm鋪設同砂石墊層，亦應分層攤鋪均勻， 灑水濕潤后，采用木夯或蛙式打夯機夯實，一夯壓

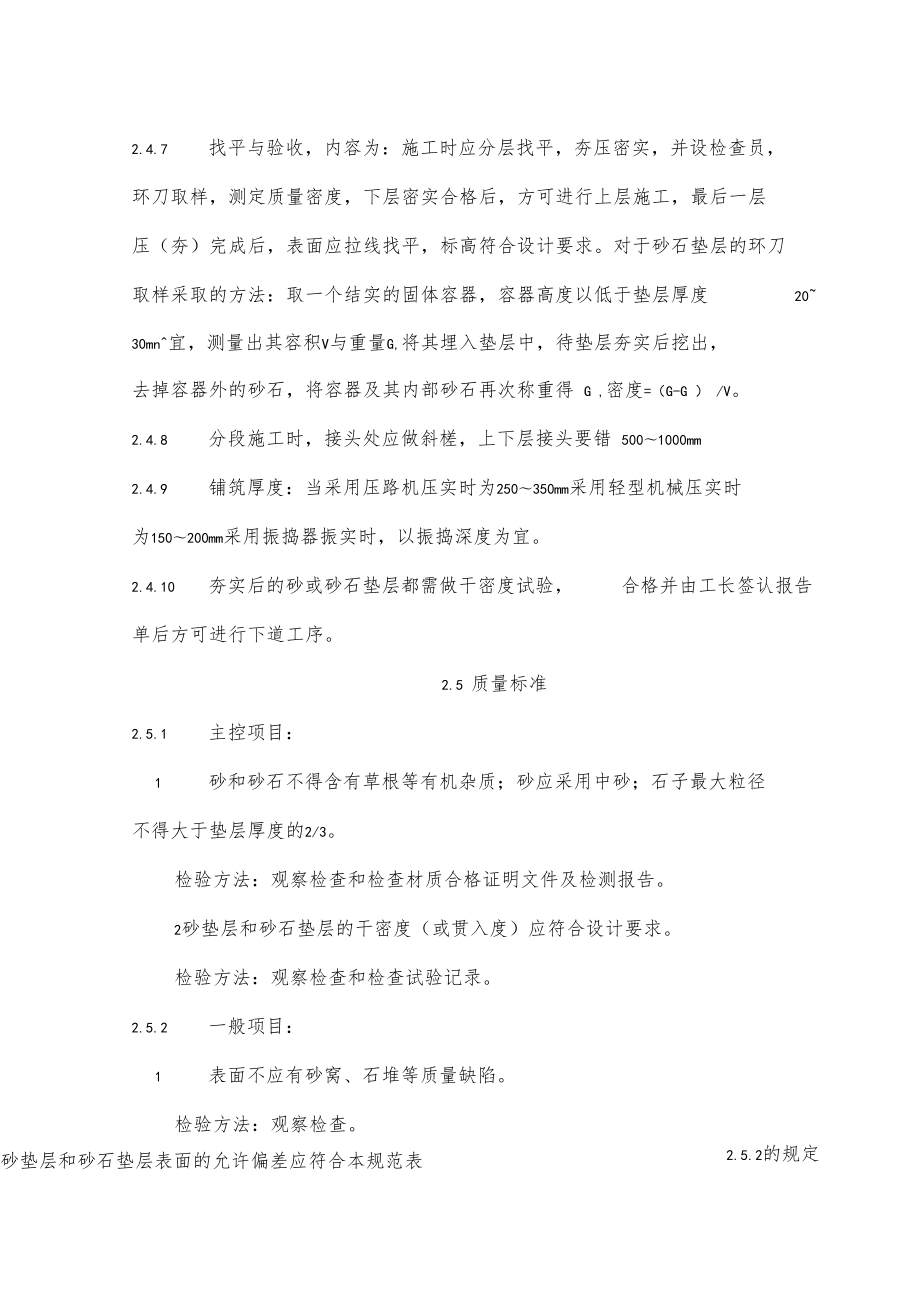

4、半夯。并達到表面平整、 無松動為止，高低差不大于20mm夯實后的厚度不應大于虛鋪厚度的 3/4。2.4.6 冬期施工溫度低于1OC時不宜施工。施工中使用的砂或砂石料不 得含有凍塊，要隨篩、隨拌、隨鋪、隨打、隨保溫，嚴格執行接槎、留槎和 分層的規定。2.4.7 找平與驗收，內容為：施工時應分層找平，夯壓密實，并設檢查員， 環刀取樣，測定質量密度，下層密實合格后，方可進行上層施工，最后一層 壓（夯）完成后，表面應拉線找平，標高符合設計要求。對于砂石墊層的環刀取樣采取的方法：取一個結實的固體容器，容器高度以低于墊層厚度2030mn宜，測量出其容積V與重量G,將其埋入墊層中，待墊層夯實后挖出， 去掉容

5、器外的砂石，將容器及其內部砂石再次稱重得 G ,密度=（G-G ） /V。2.4.8 分段施工時，接頭處應做斜槎，上下層接頭要錯 5001000mm2.4.9 鋪筑厚度：當采用壓路機壓實時為250350mm采用輕型機械壓實時 為150200mm采用振搗器振實時，以振搗深度為宜。2.4.10 夯實后的砂或砂石墊層都需做干密度試驗，合格并由工長簽認報告單后方可進行下道工序。2.5 質量標準2.5.1 主控項目：1砂和砂石不得含有草根等有機雜質；砂應采用中砂；石子最大粒徑不得大于墊層厚度的2/3。檢驗方法：觀察檢查和檢查材質合格證明文件及檢測報告。2砂墊層和砂石墊層的干密度（或貫入度）應符合設計要求

6、。檢驗方法：觀察檢查和檢查試驗記錄。2.5.2 一般項目：1表面不應有砂窩、石堆等質量缺陷。檢驗方法：觀察檢查。砂墊層和砂石墊層表面的允許偏差應符合本規范表2.5.2的規定檢驗方法：應按本標準表2.5.2中的檢驗方法檢驗。表 2.5.2項次項目允許偏差（mm檢查方法1表而半整度15用2m靠尺和楔形 塞尺檢查2標局土 20用水準儀檢查3坡度不大丁房間相應尺寸的 2/1000,且大丁 30用坡度尺檢查4厚度在個別地方不大丁設計厚度的1/10用鋼尺檢查2.6 成品保護2.6.1 在已鋪設的墊層上，不得用錘擊的方法進行石料和磚料加工。2.6.2 墊層鋪設后應盡快進行面層施工，防止長期暴露、行車、走人，造 成松動。2.6.3 做好墊層周圍的排水措施，防止受雨水浸泡造成下陷。2.6.4 緊靠已鋪好的墊層部位，不得隨意挖坑進行其他作業。2.6.5 冬期施工，因墊層較薄，在做面層前，應有防止基土受凍措施2.7 應注意的問題2.7.1 砂、砂石墊層施工，基土必須平整、堅實、均勻；局部松軟土應清除，用同類土分層回填夯實；管道下部應按要求回填土夯實；基土表面應避 免受水浸潤，基土表面與砂、砂石之間應先鋪一層525mn«石或粗砂層做砂框，以防局部土下陷或軟弱土擠入砂或砂石空隙中而使墊層破壞。2.7.2 墊層鋪設時每層厚度宜一次鋪設，不得在夯壓后再進行補填或鏟削。2.7.3 夯壓完的墊層如遇
