脈沖響應不變法設計數字低通濾波器

1、燕山大學課 程 設 計 說 明 書題目： 脈沖響應不變法設計數字低通濾波器 學院（系）：電氣工程學院 年級專業：10級精密儀器及機械2班學 號： 學生姓名： 指導教師： 劉永紅 教師職稱： 講師 電氣工程學院課程設計任務書課程名稱： 數字信號處理課程設計 基層教學單位：儀器科學與工程系 指導教師： 學號學生姓名（專業）班級 設計題目7、 脈沖響應不變法設計數字低通濾波器設計技術參數給定技術指標為：，采樣頻率。設計要求設計Butterworth低通濾波器，用脈沖響應不變法轉換成數字濾波器。參考資料數字信號處理方面資料MATLAB方面資料周次前半周后半周應完成內容收集消化資料、學習MATLAB軟件

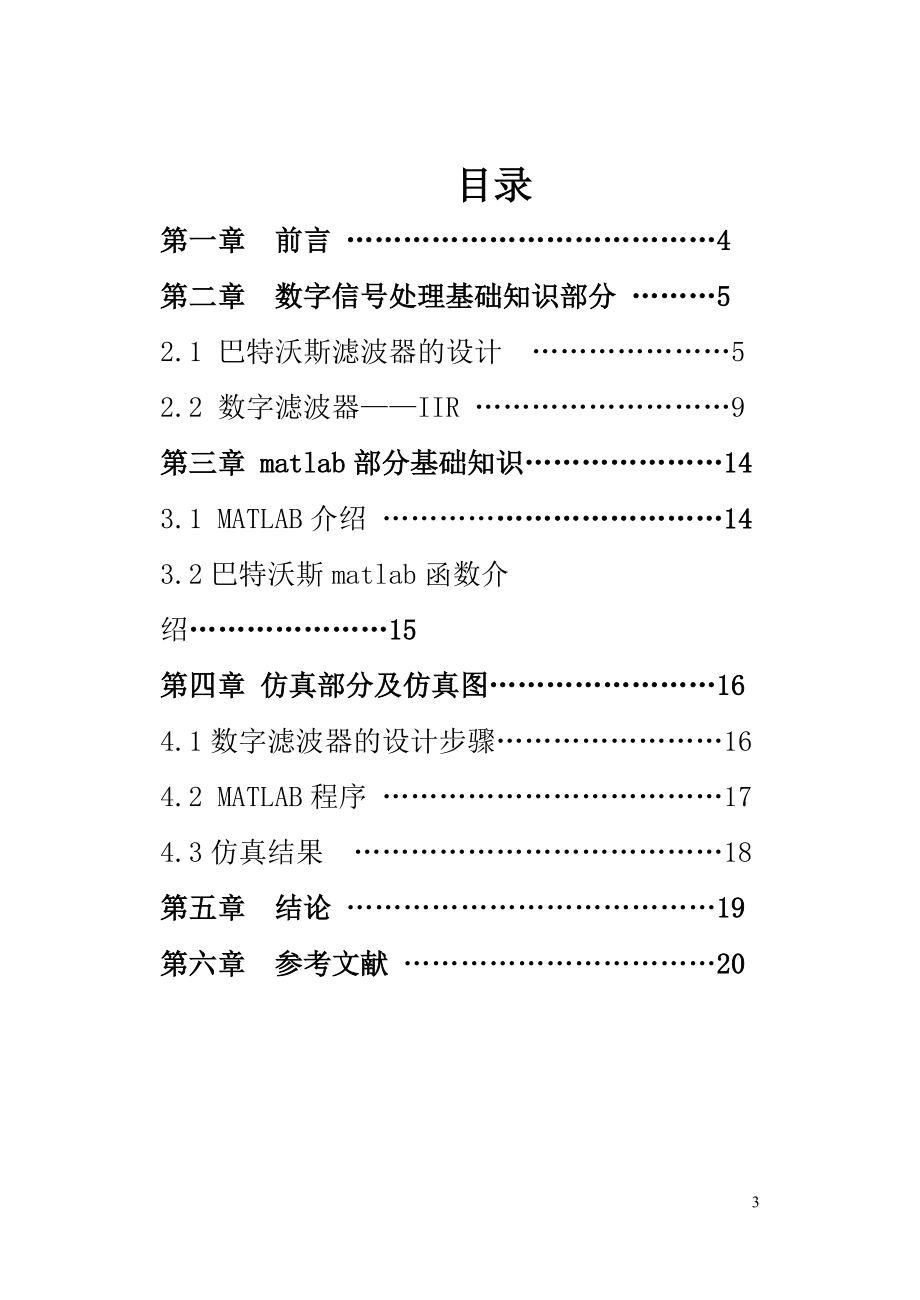

2、，進行相關參數計算編寫仿真程序、調試指導教師簽字基層教學單位主任簽字 目錄第一章 前言 4第二章 數字信號處理基礎知識部分 52.1 巴特沃斯濾波器的設計 52.2 數字濾波器IIR 9第三章 matlab部分基礎知識143.1 MATLAB介紹 143.2巴特沃斯matlab函數介紹15第四章 仿真部分及仿真圖164.1數字濾波器的設計步驟164.2 MATLAB程序 174.3仿真結果 18第五章 結論 19第六章 參考文獻 20第一章 前言數字信號處理課程設計是在學生完成數字信號處理和MATLAB的結合后的基本實驗以后開設的。本課程設計的目的是為了讓學生綜合數字信號處理和MATLAB并實

3、現一個較為完整的小型濾波系統。濾波器是自動控制、信號處理和通信領域的重要組成部分,廣泛地應用于各種系統中。MATLAB語言是一種簡單、高效的高級語言,是一種內容豐富、功能強大的分析工具，其應用范圍幾乎覆蓋了所有的科學和工程計算領域。MATLAB中提供了豐富的用于模擬濾波器設計的函數,通過編程可以很容易實現低通、高通、帶通、帶阻濾波器,并能畫出濾波器的幅頻特性曲線，大大簡化了模擬濾波器設計。本文將通過利用MATLAB濾波器設計函數直接實現巴特沃斯低通濾波器的設計，找到應用MATLAB來設計低通濾波器的方法。介紹了用脈沖響應不變法設計巴特沃斯低通濾波器的基本理論和設計思想，給出了基于MATLAB設

4、計巴特沃斯低通濾波器的具體步驟，文中還給出了利用MATLAB產生的濾波器的幅頻及相頻特性曲線。詳細介紹了在基于MATLAB設計低通濾波器過程中常用到的工具和命令。 第二章 數字信號處理基礎知識部分2.1巴特沃斯濾波器的設計 1巴特沃斯濾波器的幅度平方函數及其特點 巴特沃斯模擬濾波器幅度平方函數的形式是 （2-1-1） 式中N為整數，是濾波器的階次。=0時，=1時；當=時，=1/ ，所以稱為半功率點。此時通帶內衰減lg，所以又被稱為3dB截止頻率。巴特沃斯濾波器的振幅特性如圖2.1.1所示。由圖可見，當時，隨加大，幅度迅速下降。下降的速度與階次N有關，N越 大，幅度下降速度越快，過渡帶

5、越窄。 圖2.1.1 巴特沃斯幅度特性和N的關系2.幅度平方函數的極點分布及的構成 將幅度平方函數寫成s的函數（2-1-2） 此式表明幅度平方函數有2N個極點，極點用下式表示 k=0,1,2，2N-1（2-1-3） 這2N個極點分布在s平面半徑為的圓（稱為巴特沃斯圓）上，角度間隔是/N弧度。N=3時，極點間隔為/3弧度或60度，如圖2.1.2所示。圖2.1.2 三階巴特沃斯濾波器極點分布極點對虛軸是對稱的，且不會落在虛軸上。當N是奇數時，實軸上有極點；當N為偶數時，則實軸上沒有極點。巴特沃斯濾波器的N個極點為 （2-1-4）則的表達式即濾波器的系統函數為 （2-1-5）3.頻率歸一化問題式（2

6、-1-5）即為所求濾波器的系統函數，可看出與有關，即使濾波器的幅度衰減特性相同，只要不同，就不一樣。為使設計統一，可將所以的頻率歸一化。這里采用對3dB截止頻率見歸一化，歸一化后的表示為=（2-1-6），令，稱為歸一化頻率，則，記為p稱歸一化復變量，這樣歸一化巴特沃斯的傳輸函數為（2-1-7）式中為歸一化極點，=，（2-1-8）。這樣，只要根據技術指標求出階數N，便可按式（2-1-8）求出N個歸一化極點，再按照式（2-1-7）得到歸一化的傳輸函數。4.階數N的確定 階數N的大小主要影響幅度特性下降速度，它應該由和確定。令， ,則N由下式表示： （2-1-9） 關于3dB截止頻率，如果技術指標未

7、給出，則按下式求出：（2-1-10）。5.設計步驟總結以上討論，低通巴特沃斯濾波器的設計步驟如下：1）根據技術指標和，用式（2-1-9）求出N。 2）按照（2-1-8），求出歸一化極點，代入（2-1-7），得到歸一化傳輸函數。也可以直接查表. 3)將去歸一化。將p=s/代入，得到實際的濾波器傳輸函數。如果技術指標沒有給出3dB截止頻率，可以按照式（2-1-10）求出。2.2數字濾波器IIR1.IIR濾波器基礎IIR濾波器的設計就是在給定了濾波器的技術指標后，確定濾波器的階數N和系數。在設計IIR濾波器時，常用的方法是利用模擬濾波器來設計數字濾波器，設計方法是首先將數字濾波器技術指標轉換為對應的

8、模擬濾波器技術指標，然后設計滿足技術指標的模擬濾波器，最后將設計出的模擬濾波器轉換為滿足技術指標的數字濾波器。將系統函數從s平面轉換到z平面的方法很多，主要有兩種：一種是使數字濾波器的近似于模擬濾波器的，可導出脈沖響應不變法；另一種是使數字濾波器的差分方程近似于濾波器的微分方程，由此可導出雙線性變換法。為保證轉換后的穩定且滿足技術要求，對轉換關系提出以下兩點要求：（1）因果穩定的模擬濾波器轉換成數字濾波器，仍是因果穩定的。模擬濾波器因果穩定要求其系統函數的極點全部位于s平面的左半平面；數字濾波器因果穩定則要求的極點全部在單位圓內。因此，轉換關系應是s平面的左半平面映射到z平面的單位圓內。（2）

9、數字濾波器的頻率響應模仿模擬濾波器頻率響應，s平面的虛軸映射z平面單位圓。2.脈沖響應不變法 脈沖響應不變法的核心是通過對連續函數等間隔采樣得到離散序列，使（其中T為采樣間隔）,因此脈沖響應不變法是一種時域上的轉換方法，轉換步驟如下 設模擬濾波器只有單階極點，且分母多項式的階次高于分子多項式的階次，將用部分分式表示，則 （2-2-1） 式中，為的單階極點。將進行拉氏逆變換得到 （2-2-2） 式中，單階階躍函數。對進行等間隔采樣，采樣間隔為T(mén)，得到 （2-2-3） 對上式進行Z變換，得到數字濾波器的系統函數 （2-2-4）由這一轉換過程看出，它對部分分式表達的模擬系統函數更為方便，對任一極點，

10、到得轉換可直接用下式來完成 (2-2-5)將式（2-2-1）的和式（2-2-4）的加以比較，可以看出：1）S平面的單極點變換到z平面上處的單極點。2）與的部分分式的系數是相同的，都是。3）如果模擬濾波器是穩定的，所有極點位于s平面的左半平面，及極點的實部小于零，則變換后的數字濾波器的全部極點在單位圓內，即模小于1，因此數字濾波器也是穩定的。 3.與的關系下面分析從模擬濾波器轉換到數字濾波器，s平面和z平面之間的映射關系，從而找到這種轉換方法的優缺點。這里以采樣信號作為橋梁，推導其映射關系。將的采樣信號用表示， 對進行拉式逆變換，得到 式中，是在采樣點t=nT時的幅度值，它與序列的幅度相等，即，

11、因此得到(2-2-6)上式說明采樣信號的拉氏變換與相應的Z變換之間的映射關系為 (2-2-7)已知模擬信號的傅立葉變換和其采樣信號的傅立葉變換之間的關系滿足 （2-2-8）其中，將s=j帶入上式，得 （2-2-9） （2-2-10）上式表明將模擬信號的拉氏變換在s平面上沿虛軸按照周期延拓后，再按上式的映射關系映射到Z平面上，就得到H(z)?？煞Q(chēng)為標準映射關系。圖2.2.1 沖擊響應不變法的映射關系設 則得到： (2-2-11)那么 上面關系式說明，s平面左半平面映射z平面單位圓內，s平面的虛軸映射z平面的單位圓上，s平面右半平面映射z平面單位圓外。這說明：第一，如果因果穩定，轉換后得到仍因果穩

12、定；第二，數字濾波器頻率響應模仿模擬濾波器的頻率響應，滿足轉換關系的兩點要求。與二者關系可由式（2-2-10）導出，考慮，且，則得到（2-2-12）。這就是說，數字濾波器的頻率響應是模擬濾波器頻率響應以為周期的周期延拓。因而正如采樣定理所討論的，只有當模擬濾波器的頻率響應是有限的，且?guī)抻谡郫B頻率以?xún)?nèi)時，即，才能使數字濾波器的頻率響應在折疊頻率以?xún)?nèi)重現模擬濾波器的頻率響應，而不產生混疊失真，即。4.頻率混疊現象實際上，任何一個模擬濾波器的頻率響應都不是嚴格帶限的，變換后就會產生周期延拓分量的頻譜交疊，即產生頻率響應的混疊失真。如果原模擬信號的頻帶不是限于+/-/T之間，則會在他的奇數倍附近產生

13、頻率混疊，從而映射到z平面上，在=+/-附近產生頻率混疊。脈沖響應不變法的頻率混疊現象如下圖所示圖2.2.2脈沖響應不變法的頻率混疊現象5.脈沖響應不變法的優點脈沖響應不變法的優點是頻率坐標變換是線性的，即。另一個優點是數字濾波器的單位脈沖響應完全模仿模擬濾波器的單位脈沖響應，時域特性逼近好。 第三章 matlab部分基礎知識3.1 MATLAB介紹 設計平臺MATLAB7.1 MATLAB 是美國 MathWorks 公司生產的一個為科學和工程計算專門設計的 交互式大型軟件，是一個可以完成各種精確計算和數據處理的、可視化的、強大 的計算工具。 它集圖示和精確計算于一身， 在應用數學、 物理、

14、 化工、 機電工程、 醫學、金融和其他需要進行復雜數值計算的領域得到了廣泛應用。它不僅是一個 在各類工程設計中便于使用的計算工具，而且也是一個在數學、數值分析和工程 計算等課程教學中的優秀的數學工具，在世界各地的高和大型計算機上運行，適 用于 Windows、UNIX 等多種系統平臺。 MATLAB 作為一種科學計算的高級語言之所以受歡迎， 就是因?yàn)樗胸S富的 函數資源和工具箱資源，編程人員可以根據自己的需要選擇函數，而無需再去編 寫大量繁瑣的程序代碼，從而減輕了編程人員的工作負擔，被稱為第四代編程語 言的 MATLAB 最大的特點就是簡潔開放的程序代碼和直觀實用的開發環境3.2巴特沃斯mat

15、lab函數介紹1. buttordN,wc=buttord(wp，ws，p，s) 用于計算巴特沃斯數字濾波器的階數N和3dB截止頻率wc。調用參數wp，ws分別為數字濾波器的通帶、阻帶截止頻率的歸一化值，要求：0wp1，0ws1且對于低通濾波器wp<ws。1表示數字頻率pi。2.butterb，a=butter（N，wc，ftype）計算N階巴特沃斯數字濾波器系統函數分子、分母多項式的系數向量b、a。調用參數N和wc分別為巴特沃斯數字濾波器的階數和3dB截止頻率的歸一化值（關于pi歸一化），一般是調用N,wc=buttord(wp，ws，p，s)格式計算N和wc。系數b、a是按照z-1的

16、升冪排列。3freqz計算離散系統在0范圍內的N個頻率等分點的頻率響應的值。4. absAbs（H）為取H得幅度。5. angleAngle（H）為取H的相位角，單位為弧度，用pha顯示計算的相位。6. axisaxis(xmin xmax ymin ymax) 中分別給出x軸和y軸的最大值、最小值7. subplotsubplot(m,n,p) 將多個圖畫到一個平面上的工具。其中，m表示是圖排成m行，n表示圖排成n列，p是指你現在要把曲線畫到figure中哪個圖上。8. plot plot(x,y)是繪制二維圖形的最基本函數， 以x 元素為橫坐標值，y

17、;元素為縱坐標值繪制曲線。9. Xlabelx軸注解Ylabely軸注解Title標題注解Grid on開啟網格格式 第四章 仿真部分及仿真圖4.1數字濾波器的設計步驟 設計流程圖4.2 MATLAB程序Fs=1000; fp=100; fs=300; Ap=3; As=20;Wp=fp/(Fs/2); Ws=fs/(Fs/2);N,Wc=buttord(Wp,Ws,Ap,As); b,a=butter(N,Wc);H,F=freqz(b,a,500,Fs);subplot(2,2,2)plot(F,20*log10(abs(H) xlabel('頻率(Hz)'); ylabe

18、l('幅度(dB)') axis(0 500 -40 3); title('數字濾波器分頻曲線')grid onsubplot(2,2,1)plot(F,abs(H); xlabel('頻率(Hz)');ylabel('幅度');title('數字濾波器幅頻曲線')grid on;subplot(2,2,3)pha=angle(H);plot(F,pha);xlabel('頻率(Hz)'); ylabel('相位')grid ontitle('數字低通濾波器相頻曲線')4.3仿真結果 第五章 結論 本次課程設計的數字低通濾波器首先要設計出相應的巴特沃斯低通濾波器，由我們課上學過的知識，根據所給的設計參數確定濾波器的階數，
