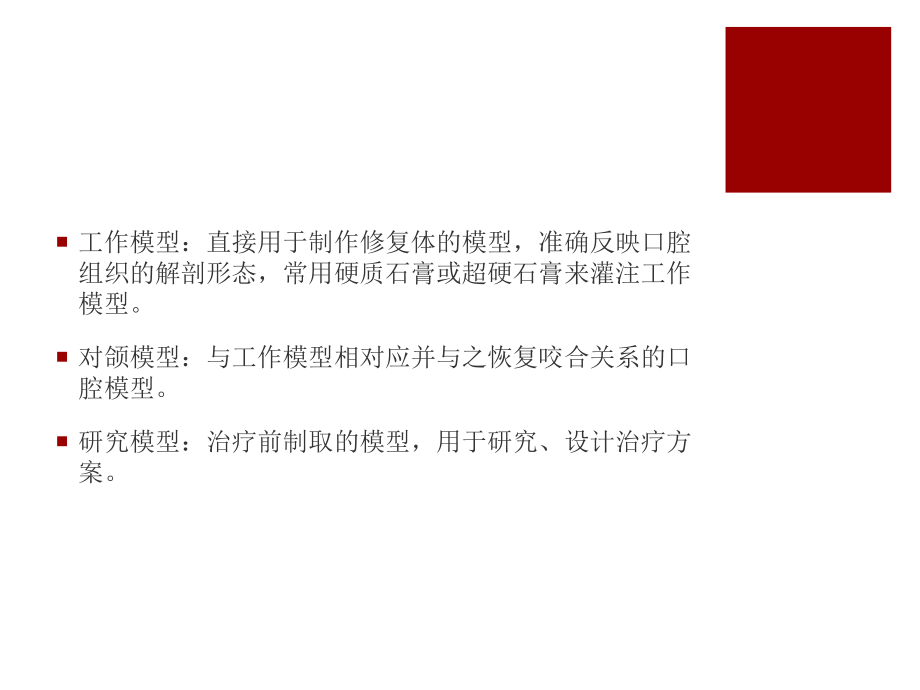

1、第五章 工作模型與代型技術一、模型1.定義定義:將模型材料在其可塑或流動的狀態下灌注到口腔印模中而形成的陽模。2.分類分類按用途分類:工作模型,對頜模型,研究模型 按模型材料的種類分類:石膏模型,耐火材料模型,樹脂模型 工作模型:直接用于制作修復體的模型,準確反映口腔組織的解剖形態,常用硬質石膏或超硬石膏來灌注工作模型。 對頜模型:與工作模型相對應并與之恢復咬合關系的口腔模型。 研究模型:治療前制取的模型,用于研究、設計治療方案。石膏模型(1)普通石膏模型:硬度低,一般用于模型的底座部分,可摘局部義齒、全口義齒。(2)硬質石膏模型:復雜的可摘局部義齒及固定義齒。(3)超硬石膏模型:嵌體、冠及固

2、定橋等。口腔模型的基本要求1.模型要能準確反映口腔組織解剖的精細結構,即要求尺寸穩定、精確度高、模型清晰、表面無缺陷,如氣泡、石膏瘤等。2.模型要有一定的形狀和厚度,以保證修復體的制作。3.模型表面光滑,易脫模,硬度高,能經受修復體制作時的磨損。模型灌注的方法及操作要點1.印模灌印模灌注前的檢查和處注前的檢查和處理理 檢查印模與托盤是否分離,印膜邊緣伸展是否符合設計要求,印模內殘留的血液、唾液、食物殘?jiān)枰謇砀蓛簟?.模型模型材料的調拌材料的調拌 水量少,凝固快、強度高,若過少,則會使凝固膨脹率增大、脆性大、易形成氣泡、表面粗燥。 水量多,凝固時間延長、抗壓強度和表面硬度明顯降低。 3.灌注

3、方法灌注方法一般灌注法:指預備印模后不做處理直接灌注模型。 分段灌注法:是指在灌注模型時在印模組織面灌注硬石膏或超硬石膏,其他部分用普通石膏。4.灌注模型時的注意事項 調拌模型材料要嚴格按產品說明中水/粉比和調和時間進行操作,否則可使模型質量下降。 調和時攪拌速度不能過快,攪拌快不但造成人為陷入氣泡增多,還會引起結晶中心形成過多,導致石膏膨脹降低模型強度。 灌注模型時應將模型材料從印模的高點處開始灌注,并逐漸從高處流向四周,使模型材料充滿印模的每個細微部分。也可以采用從一側向另一側灌注的方法。 不同的模型材料灌注模型后所要求的模型分離時間是不同的。 5. 脫模 脫模時,應先用工作刀修去托盤周圍

4、的石膏,使托盤邊緣不被石膏包埋,然后,根據不同的印模材料采取相應的脫模方法。 彈性印模材料印模脫模比較簡單,一手拿住模型底座,一手持托盤,順著牙長軸方向,輕輕用力,使印模和模型分離; 如遇有牙齒傾斜、缺牙造成的間隙較多或有孤立牙等情況,脫模時先去掉托盤,將彈性印模料破成碎塊,取出模型。 印模石膏印模脫模時,先放入熱水中浸泡,使印模石膏中的淀粉溶脹后再脫模。印模膏印模脫模時,先去掉托盤,放入55C60C的熱水中浸泡,待印模膏受熱軟化后再脫模??谇荒P偷男拚?、代型代型的定義:口腔固定修復的工作模型經過修整、制作形成便于修復體制作的模型,該模型上的基牙模型就稱為代型。分類:個別代型技術 可卸式代型

5、技術可卸式代型技術 固定式代型技術可卸式代型:是代型可以從整體的牙列模型上分離取下并能回復到原位的一種技術。打孔加釘技術操作流程 制取印模 灌注模型 模型修整 制作復位及固位釘孔 粘固復位釘及固定裝置 加模型底座 分割模型 分離代型 修整代型 涂間隙涂料 具體方法如下:(1)制取印模 (2)灌注工作模型(3)模型修整 模型舌側內磨機 修整模型形成馬蹄形(4)形成復位釘孔及固位釘孔 種釘內磨機 激光打孔機打孔復位釘孔的位置及輔助固位溝槽(5)黏固復位釘及固定裝置 (6)加模型底座 (7)分割模型(8)分離代型 (9)修整代型 代型頸部修整 修整后的代型(10)涂布間隙涂料 涂布間隙涂料 代型復位

6、三、確定模型頜位關系和上頜架1.頜位關系確定方法(1)利用余留牙 如果口腔內缺牙不多,上下頜垂直距離正常,且余留牙的頜關系也正常者,可在模型上利用余留牙確定上、下頜牙齒的頜關系。即將上下頜模型相互對合,便可找出上下頜牙的正確位置關系。用有色鉛筆在模型的頰面畫對位線,便于制作過程中對位時的參考。(2)利用蠟頜記錄 口腔內缺牙雖然不多,但在模型上較難確定準確的頜系者,可以采用蠟頜記錄確定。即將蠟片烤軟,疊成2層寬約10mm的蠟條,置于患者口內下頜牙列的頜面上,囑患者作正中咬合,反復數次校正無誤,待蠟硬后由口內取出。根據咬合痕跡放回模型上,對好上下頜模型,即可獲得正確的頜位關系。 (3)利用頜堤記錄

7、 單側或雙側游離缺失,每側連續缺失2個牙以上,或者上下牙列所缺失牙齒無對頜牙者,但余留牙仍能保持上下頜的垂直距離時,可以在模型上缺牙區制作蠟基托和頜堤,放在患者口內讓其作正中咬合以確定禾關系。方法是:在缺牙間隙的牙槽嵴上做蠟基托,將軟化的蠟堤固定其上,趁蠟堤尚軟時,放在口內缺牙區,囑患者做正中咬合,反復幾次,以校正頜關系的準確性。待準確無誤后,從口內取出,冷水沖洗硬固,放回模型上,依照頜堤上的咬合痕跡確定頜關系。 若多數后牙缺失,不能維持正常垂直距離者,需在口內重新確定垂直距離和正中頜關系,具體方法可參閱全口義齒頜位記錄。2.上頜架技術頜架也稱咬合架,是一種用于固定上下頜模型頜位關系的器械。臨

8、床常采用的頜架分為兩種:一種為可調式頜架,它能模擬人體的前伸、側向及開閉口運動;另一種為簡單頜架,只能作開閉口運動。固定修復體制作一般多用簡單頜架。(1)簡單頜架結構 由上頜體、下頜體、固定上頜體的調節螺絲、連接上下頜體的穿釘螺絲及調節上下頜體間距的升降螺絲等構成。(2)上頜架方法 頜位記錄完成后,將模型放在水中浸濕。 調節頜架上的螺絲,使上下頜體只能作開閉口運動,不應有左右擺動,并根據上下頜模型咬合高度調整上下頜體間距螺絲并固定緊。 調拌適量石膏,將上下頜模型按頜位記錄位置分別固定于頜架的上下頜體之間。(3)固定模型時注意事項 首先固定下頜模型,使下頜頜平面與地面平行。 頜托應接觸良好,無移

9、動。 模型應位于頜架中心,頜托的中線應對準頜架的中線,頜平面應盡量平分頜架的上下臂。 可卸式模型上頜架前底部復位釘孔部位需先遮?。ㄓ媚z布或硬紙板),以免模型底部復位釘孔灌進石膏,致使可卸代型難以取下。 模型固定后,修去多余石膏,表面修整光滑,以便下一步操作。四、制取模型易出現的問題及處理方法1. 模型內氣泡形成模型內氣泡形成通常是模型灌注過程中材料內空氣未充分排出造成的。產生的原因有:不恰當?shù)乃郾壤荒P筒牧衔闯浞謹嚢杈鶆?;灌注前印模?nèi)的唾液等污染物未沖洗或沖洗不凈;灌注時方法不當,如灌注初始直接把模型材料置于印模低凹處;震動強度過小等。 模型出現氣泡的處理:非工作區的氣泡不影響咬合關系的可

10、以通過填補加以消除或不處理;工作區個別的小氣泡如填補后不影響義齒制作質量,可不必重新取模;工作區如出現大氣泡破壞牙體或周圍組織解剖形態及影響咬合關系的,必須重新制取印模,灌注模型。 2. 模型變形 在制取模型和處理模型過程中,如果操作不當可能會引起模型變形。(1)印模材料與托盤分離 印模材料與托盤分離主要是從口內取出印模時方法不恰當所致。印模材料在口內凝固后與口腔粘膜有較強的吸附力,如果強行取出很容易出現印模與托盤分離的現象。此外如托盤固位孔太少太小、托盤表面光滑、印模材料太少、未包住托盤邊緣等也會導致印模與托盤分離。印模與托盤分離后重新拼合再灌制的模型就會產生模型變形。(2)印模收縮 水膠體

11、彈性印模材料若不及時灌注,易在空氣中失去水分而引起體積收縮,從而導致模型變形。因此,在印模取出后應及時灌注模型,以防印模收縮。(3)模型灌注方法不當 灌注模型時如過度震動盛有印模的托盤,會發生印模與托盤不同程度的分離,從而導致模型變形。因此,在灌注模型時要掌握好震動頻率及強度 (4)脫模時間過早 模型材料尚未完全凝固便脫模則可引起模型變形。不同的模型材料有不同的凝固時間,因此,為防止模型變形要掌握好脫模的時機。 在具體操作中要避免發生模型變形,模型變形原則上必須重新取模,灌注模型。3. 模型表面硬度低 模型表面硬度低主要表現為用蠟刀輕輕地劃刻模型表面即有模型材料脫落。在表面硬度低的模型上制作蠟

12、型,將直接影響修復體制作的精確度。 其產生的原因可能為:模型材料本身硬度較低或模型材料受潮;調拌模型材料時水的比例過大;在調拌模型材料時,中途加水;模型灌注后長期置于潮濕環境中使其表面潮解。 根據以上這些原因,可采取的預防措施有:選用質量合格的高硬度的模型材料且保存過程中注意防潮;模型材料調拌時要嚴格控制水粉比;調拌模型材料時,中途不可加水;模型不能在空氣中放置過久;在制作熔模前模型表面涂硬化劑。 如果發現模型表面硬度降低,應重新制取印模,灌注模型。4. 模型表面清晰度差模型表面清晰度差 模型表面清晰度差主要表現為模型表面不光滑、粗糙、患牙(或基牙)頸緣及解剖形態不清楚、有小氣泡、石膏瘤等。

13、其產生的原因可能是:印模不清晰:印模材料放入口內過遲,印模材料流動性差;制取印模時未作排齦處理;印模未沖洗干凈、印模表面殘留水分過多;模型材料質量不合格或保管不當受潮;模型材料調拌時比例不當,水量過少致模型表面粗糙。根據以上可能的原因,采取的預防措施有:選用質量合格的印模及模型材料;冠、橋修復應在取模前對患牙(或基牙)進行排齦處理,使頸緣形態暴露清晰;模型材料調拌時嚴格控制水粉比例;按操作要求進行制取印模和模型灌注。 模型表面清晰度差,必須重新取模,灌注模型5. 模型損傷 模型損傷多是人為因素造成的??杀憩F(xiàn)為以下幾個方面:脫模過早或動作粗暴;模型修整時不慎損傷患牙(或基牙),影響正常組織解剖形態;可卸式模型制作時不慎使模型受損;制作蠟型時損傷模型。 模型人為損傷一般是可以避免的,根據以上幾個方面的原因分析,應注意以下幾點
