脫硫旁路擋板關閉運行安全技術措施

1、脫硫旁路擋板關閉運行安全技術措施1、關閉旁路擋板操作技術措施1.1 關閉前必須滿足條件1.1.1 機組增壓風機動葉自動調節已經過實際考驗， 能滿足鍋爐安全運 行要求;兩臺機旁路擋板動作靈活，且快開旁路保護確認投入。1.1.2增壓風機、GGH、吸收塔循環泵運行，無故障報警信息。1.1.3 石灰石漿液箱液位在 4 米以上，投入一臺磨機運行。1.1.4吸收塔石膏濃度在25wt%左右，具備石膏連續排出條件，投入一 臺脫水皮帶機運行。1.1.5 機組負荷均在 300MW 以上運行。1.1.6 主機側無影響負荷大幅度變化的異常發生， 如有應立即終止試驗1.1.7 石灰石倉料位在 5 米以上。1.1.8脫硫

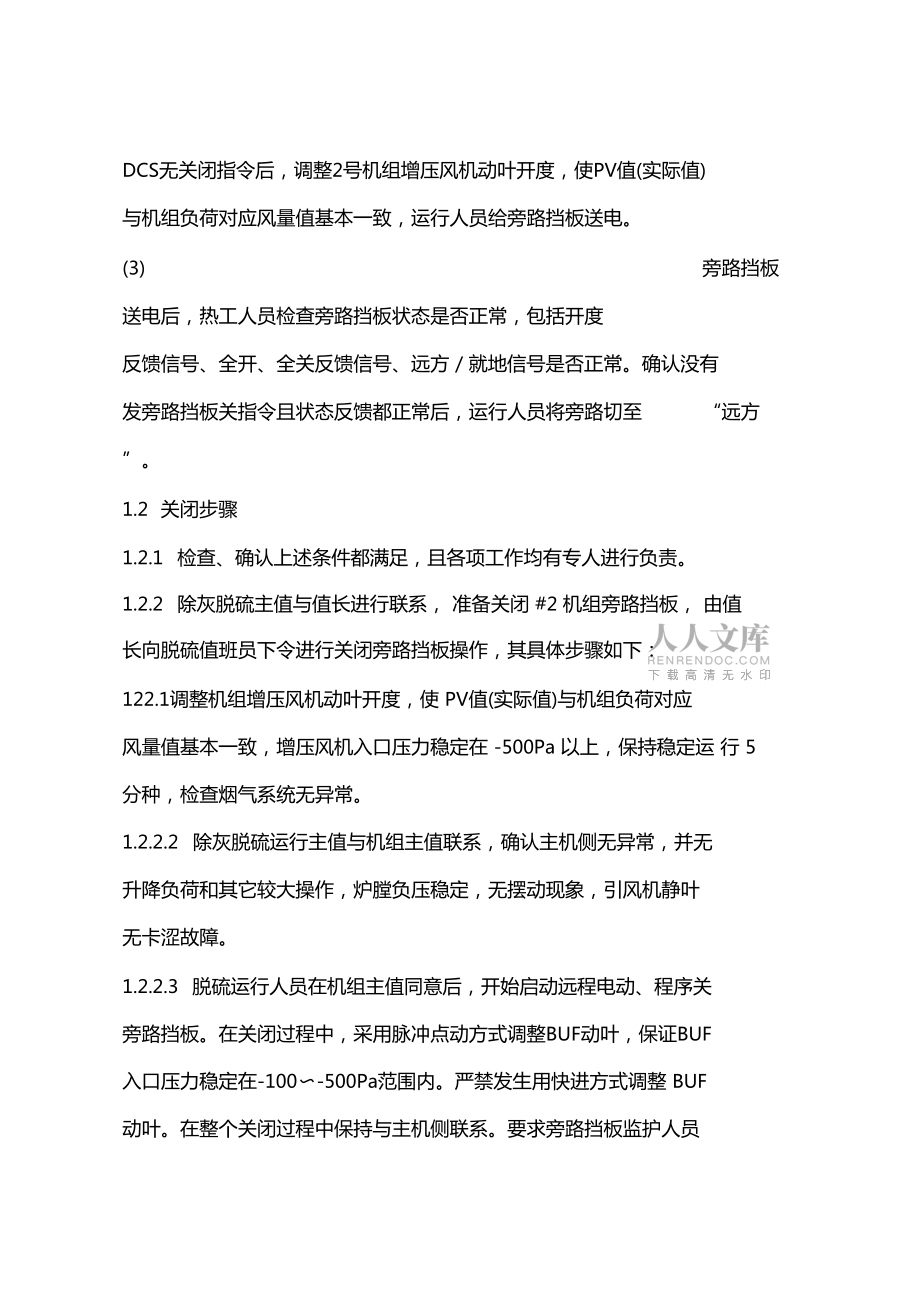

2、廢水系統具備正常投入運行條件，DCS能進行監控。1.1.9 在關閉擋板操作前， 保證主機側負荷穩定短時間內無升降負荷的 操作;1.1.10 集控和除灰運行人員已明確操作步驟，并作好旁路擋板事故預 想，要求在試驗期間派專人在旁路擋板就地進行現場跟蹤，保持通訊 聯系，以便緊急情況下進行操作。1.1.11 脫硫系統旁路擋板送電(1) 測量旁路擋板伺服電機絕緣。測量旁路擋板伺服電機相間、對地絕 緣，確認是否合格。(2) 旁路擋板送電。送電前將旁路擋板切至 “停止 ”位，經熱工人員檢查DCS無關閉指令后，調整2號機組增壓風機動葉開度，使PV值(實際值) 與機組負荷對應風量值基本一致，運行人員給旁路擋板送

3、電。(3) 旁路擋板送電后，熱工人員檢查旁路擋板狀態是否正常，包括開度 反饋信號、全開、全關反饋信號、遠方 / 就地信號是否正常。確認沒有 發旁路擋板關指令且狀態反饋都正常后，運行人員將旁路切至“遠方 ”。1.2 關閉步驟1.2.1 檢查、確認上述條件都滿足，且各項工作均有專人進行負責。1.2.2 除灰脫硫主值與值長進行聯系， 準備關閉 #2 機組旁路擋板， 由值 長向脫硫值班員下令進行關閉旁路擋板操作，其具體步驟如下：122.1調整機組增壓風機動葉開度，使 PV值(實際值)與機組負荷對應 風量值基本一致，增壓風機入口壓力穩定在 -500Pa 以上，保持穩定運 行 5 分種，檢查煙氣系統無異常

4、。1.2.2.2 除灰脫硫運行主值與機組主值聯系，確認主機側無異常，并無 升降負荷和其它較大操作，爐膛負壓穩定，無擺動現象，引風機靜葉 無卡澀故障。1.2.2.3 脫硫運行人員在機組主值同意后，開始啟動遠程電動、程序關旁路擋板。在關閉過程中，采用脈沖點動方式調整BUF動葉，保證BUF 入口壓力穩定在-100-500Pa范圍內。嚴禁發生用快進方式調整 BUF 動葉。在整個關閉過程中保持與主機側聯系。要求旁路擋板監護人員 作好事故開旁路的準備。122.4在機組旁路擋板關到位后，脫硫運行人員在BUF入口壓力穩定情況下，將入口負壓調整到-100Pa,彈出BUF動葉前饋?zhàn)詣?dòng)對話框， 確認BUF自動設定開

5、度和實際反饋開度基本吻合后，將BUF動葉前饋?zhàn)詣?dòng)投入 ;穩定后，再投入風機入口負壓自動，注意動葉調節是否有擺 動現象。1.2.2.5在BUF動葉自動投入運行后，脫硫運行人員應注意觀察 BUF動 葉開度和BUF入口負壓曲線，確認負壓穩定在設定值-100Pa周?chē)M(jìn)行， 負壓波動能夠在 23 分種內收斂到負壓設定值周?chē)脑试S波動范圍內 穩定運行。1.2.3機組BUF動葉自動調整穩定1小時后，才能進行聯系1號機組旁 路擋板關閉。1.2.4 脫硫運行主值與值長進行聯系， 準備關閉 #1 機組旁路擋板具體步 驟同上。1.2.5每小時對兩臺機組BUF運行進行一次全面巡檢，記錄其運行參數。1.2.6 檢查脫硫

6、系統物料平衡，確認石灰石制備系統、及石膏脫水系統 出力滿足系統要求 ;1.2.7 記錄相關參數，錄制相關曲線。1.2.8 環保測試完畢后， 必須打開 1 號、2 號機組旁路擋板并進行停電， 防止發生誤操作。1.3 注意事項1.3.1 試驗期間，主機側應嚴密監視爐膛負壓情況。在脫硫旁路煙道關 閉后，脫硫增壓風機投自動情況下，當發生以下事件時，請及時聯系 除灰脫硫值班員打開旁路擋板，避免因自動問題導致鍋爐負壓保護動 作停爐。1) 當爐膛負壓退出自動，短時間不能處理需要手動調整爐膛負壓自動 時，請及時聯系除灰主值班員， 在確保增壓風機入口負壓穩定前提下， 緩慢打開旁路煙道擋板。2) 當增壓風機自動投

7、入失靈，影響爐膛負壓擺動時，及時聯系除灰主 值班員手動穩定增壓風機入口負壓后，緩慢打開旁路煙道擋板。3) 旁路煙道打開或關閉情況下，機組升降負荷要及時通知除灰脫硫值 班員注意監視和調整增壓風機動葉自動跟蹤情況，必要時要及時緩慢 開啟旁路煙道擋板，等機組負荷穩定后再緩慢關閉旁路煙道擋板，將 增壓風機動葉投自動。1.3.2 在升降負荷時，主機側應及時通知脫硫運行人員，并保持通訊聯 系;1.3.3 在旁路擋板關閉情況下，無論發生任何緊急情況，都禁止運行人 員采用快速方式調整動葉。2 關閉旁路擋板運行期間技術措施2.1 旁路擋板關閉后，聯系熱工檢查確認旁路擋板聯鎖保護邏輯正確， 自動投入正常 。2.2

8、 旁路擋板關閉后，每隔 15 天進行旁路擋板活動試驗。2.3 旁路擋板關閉運行期間， 嚴密監視增壓風機入口壓力和旁路擋板差 壓，當入口壓力壓力超過 400pa或-600Pa時，手動打開旁路擋板。2.4 當運行工況滿足快開旁路擋板時應，按緊急快開措施執行。 （條件 見 3 條）當旁路擋板聯鎖保護應該開啟而沒開啟時，手動緊急打開打開 旁路擋板 （立即用操作臺的緊急按鈕開開啟 ）。2.5 增壓風機動葉調節機構故障， 動葉無法調節或波動大， 打開旁路擋 板。2.6 增壓風機自動調節失靈， 動葉不能自動調節或來回?cái)[動， 打開旁路 擋板。2.7 注意觀察增壓風機運行工況， 當出現增壓風機失速情況時， 打開

9、旁 路擋板。2.8 機組負荷變動大、 異?；蚱渌绊懨摿蜻\(yùn)行的操作集控應及時通知 灰控主值。2.9 旁路擋板關閉運行期間， 煙道系統的壓力測量應保持正常， 出現異 常，應匯報值長、有關領導并申請開啟旁路擋板。2.10 旁路擋板聯鎖保護動作后，應立即匯報部門領導、值長，查清楚 動作原因，原因查明并處理完成后，需部門領導、值長同意后才允許 再次關閉旁路擋板。2.11 增壓風機自動調節不能投入或自動退出應開啟旁路擋板。2.12當爐膛負壓波動+500Pa時手動開啟旁路擋板。3 緊急開啟旁路及風機異常處理規定 急停項目保護停止條件跳閘方式注意事項旁路檔板緊急開啟BUF 保護跳閘程序保護同時按下 2 個緊

10、急開旁路按扭，時間不少于 3 秒所有吸 收塔循環泵均停止程序保護同時按下 2 個緊急開旁路按扭，時間不少 于3秒FGD入口煙氣溫度高于190C程序保護同時按下2個緊急開旁 路按扭，時間不少于3秒FGD入口煙氣壓力高于490Pa程序保護同時 按下2個緊急開旁路按扭，時間不少于 3秒FGD入口煙氣壓力低于 -900Pa程序保護同時按下2個緊急開旁路按扭，時間不少于 3秒FGD 入口煙氣壓力出現2個波幅值為500Pa擺動，無收斂趨勢手動急開同 上操作，但急開時間點應盡量躲避高峰或低峰機組 MFT程序保護同時 按下2個緊急開旁路按扭，時間不少于 3秒IDF或FDF兩臺全跳閘程 序保護同時按下 2 個緊

11、急開旁路按扭，時間不少于 3 秒汽輪發電機跳 閘程序保護同時按下 2 個緊急開旁路按扭，時間不少于 3 秒增壓風機 緊急停止增壓風機入口煙溫高高報警（三取二） ，且旁路擋板打開程序 保護同時按下 2 個緊急開旁路按扭，時間不少于 3 秒增壓風機入口壓 力高高報警（三取二），且旁路擋板打開程序保護同時按下 2 個緊急開 旁路按扭，時間不少于 3秒增壓風機入口壓力低低報警（三取二） ，且 旁路擋板打開程序保護同時按下 2 個緊急開旁路按扭，時間不少于 3 秒增壓風機電機任一定子線圈溫度咼咼報警 （大于140C）手動急開同 時按下 2 個緊急開旁路按扭，時間不少于 3 秒增壓風機入口風箱差壓 低低報警手動開啟在正常開啟旁路擋板后，再手動停止增壓風機增壓 風機出口風箱差壓低低報警手動開啟在正常開啟旁路擋板后，再手動 停止
