K141691涵洞技術交底

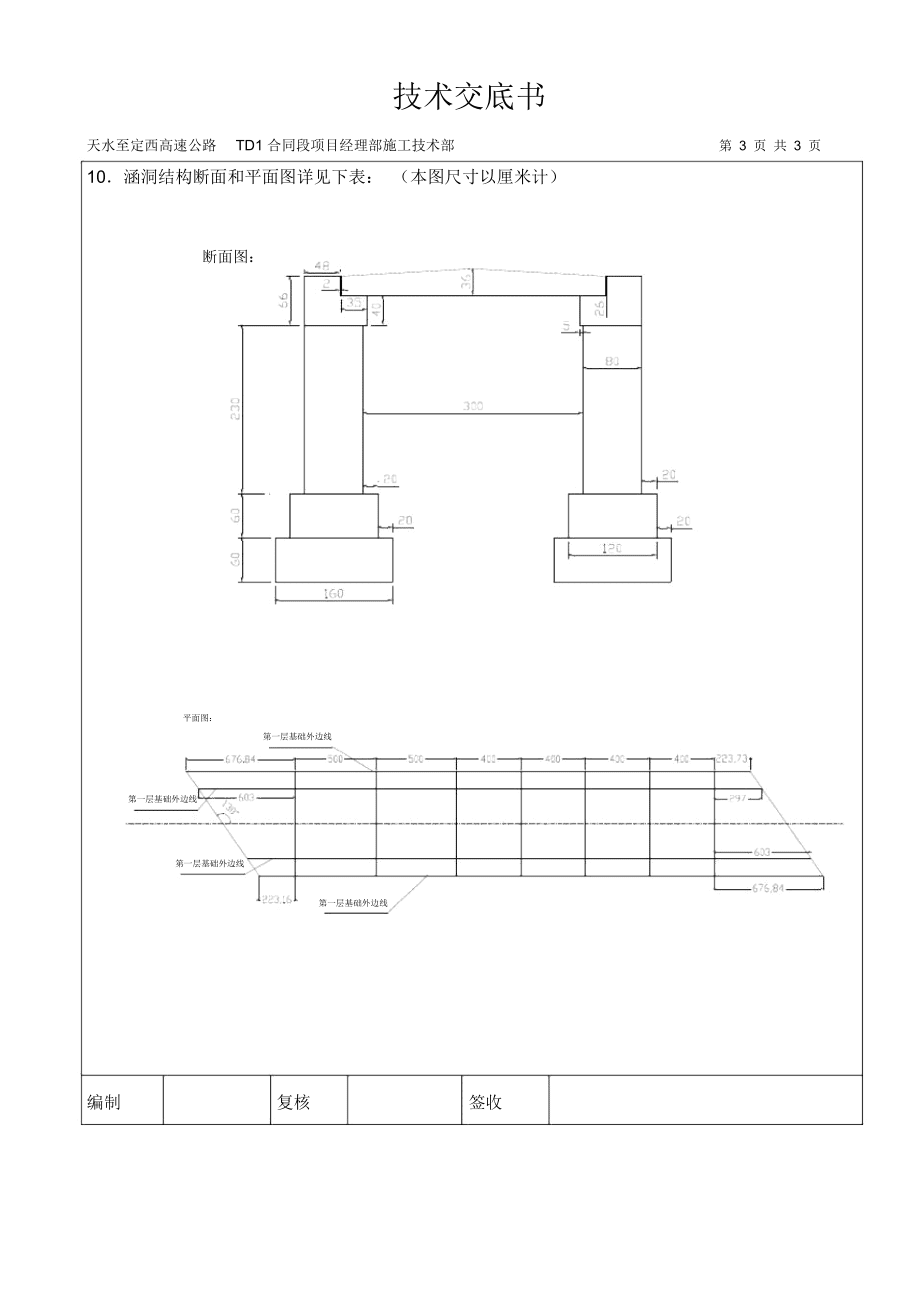

1、技術交底書天水至定西高速公路TD1 合同段項目經理部施工技術部主送單位綜合二隊編號工程名稱K141+691涵洞日期第1頁共3頁2008年 5月 5日K141+691涵洞施工技術交底1本涵洞為 13m 蓋板暗涵 ,長 35 米,凈跨 3.0m,凈高 2.7m,涵頂填土高度 94cm 和 64cm,基礎采用雙層分離式 C25 混凝土 ,臺身為 C25 鋼筋混凝土 ,蓋板為 C30 鋼筋混凝土 ,涵洞進出口均為 M7.5 級漿砌片石八字墻 ,施工時 ,注意涵內水渠 ,涵洞具體結構詳見下頁附圖 .2基坑用機械開挖完畢后 ,當挖至換填設計標高以上時 20cm,需由人工配合清基 ,清基完成后進行換填水泥穩

2、定砂礫 ,分 4 層填筑夯實 ,每層壓實度不小于 96,換填尺寸見附圖 .換填基坑垂直下挖 , 寬度 6.0 米,長 36 米 ,換填前 ,需將基底整平夯實 .基底標高 .平面位置（按測量班放樣為準）及平整度應符合圖紙和規范要求 .開挖基坑時 ,先挖除表層種植土 ,再開挖下層土 .開挖土方可作為路基填筑地利用方 ,開挖出地土方暫時堆放在基坑邊 ,注意預留約 4 米寬地便道 ,方便罐車就位澆筑混凝土.若基坑開挖后地下水較豐富 ,須在基坑四周開挖排水溝 ,同時 ,在涵洞右幅端部開挖不小于 1×1米,深 1.5 米大小地集水坑 ,安裝水泵 ,以降低水位 .若檢測地基承載力不足 ,須按技術人

3、員交待進行換填 .3第一層基礎砼施工時 ,預埋臺身 1.3鋼筋 ,預埋長度均為 15cm,間距 20cm,1鋼筋距第一層基礎內側邊緣 45cm,3鋼筋距第一層基礎外側邊緣 45cm.預埋筋位置要準確 .豎直度要垂直水平面 .建搭設鋼管架以保證基礎砼施工時預埋鋼筋穩定 ,確保預埋件合格 .第一層基礎與第二層基礎 .第二層基礎與臺身連接位置須在砼施工完成地次日做鑿毛處理,以保持連接良好 .為保證臺身模板不跑模和沉降縫順直,建議在二層基礎施工時 ,在臺身內 .外側位置和端頭沉降縫處預埋 12mm或直徑更大地長約15cm 地鋼筋頭 ,鋼筋頭埋深 10cm,外側每 60cm 一道 ,內側每 30cm 一

4、道 ,每個端頭預埋兩道 .4本涵共設 18 道支撐梁 ,混凝土強度等級為 C25.從涵洞端部開始布設 ,每 2m 一道 ,若與沉降縫重合可適當挪動位置 .支撐梁間填筑天然砂礫 ,厚 20cm,分兩層填筑夯實 ,填筑壓實度不低于 96.鋪砌施工時 ,要求鋪砌平整 ,砂漿飽滿 ,并按圖紙要求做成 1地坡度 ,保證水流出通暢 .漿砌片石施工詳見漿砌片石施工作業指導書 .5涵洞每隔 46m 設置一道沉降縫 ,縫寬 2cm,具體設置詳見平面圖 .沉降縫必須貫穿整個涵臺斷面,包括基礎 .涵身 .蓋板和洞內鋪砌 .沉降縫防水措施為： 在基礎頂面以下 ,填嵌涂瀝青木板 ,并在流技術交底書天水至定西高速公路TD

5、1 合同段項目經理部施工技術部第 2 頁 共 3 頁水面邊緣以下 1：3 地水泥砂漿填塞 ,深度為 15cm；在基礎頂面以上 ,洞身接縫外側以熱瀝青浸制麻筋填塞 ,深度為 5cm,內側以水泥砂漿填塞 ,深度為 15 cm,中間空隙填以粘土 .沉降縫設置見附后平面圖 .6所用混凝土均由拌和站集中供應 .當從拌和地點運送施工現場時 ,施工人員應配合項目部試驗人員對砼坍落度 .和易性等項目進行檢查 ,檢驗合格后 ,方可用以澆筑 .澆筑地過程中 ,應按要求做好試件 .澆筑基礎采用滑槽入模 ,臺身砼經串筒入模 ,分層澆筑 ,分層厚度約 30cm.混凝土各連接面應鑿毛處理 ,確保連接良好 .砼 .漿砌片石

6、施工完畢后 ,須覆蓋養護 ,次日灑水養護 ,時間不得短于 7 天.覆蓋養護材料采用塑料薄膜或干凈地濕麻袋 .7混凝土 .模板和鋼筋工程施工詳見混凝土工程施工作業指導書.模板工程施工作業指導書和鋼筋工程施工作業指導書.本涵臺身厚 0.8m,高 2.3m,模板支架施工時要求：（1）模板：內側模板采用兩種新鋼模（1.5m×1.0m）和（1.5m×0.3m）拼接而成 ,拼接方式：大塊鋼模在上.下接0.3m地小模板（底部開始：豎直方向0.3m1.0m 1.0m） .模板豎縫要上下垂直貫通,平縫要在一條直線上.相鄰兩模板高差不得超過2mm,垂直度不得超過4.8mm.建議模板安裝時 ,比

7、設計尺寸小 0.51.0cm,以保證最終尺寸符合設計要求.（2）支架：支架要穩定 .牢固 .下支撐點必須設置在方木或木墊塊上,不得直接設置在松散地砂礫土或土壁上 .大塊鋼模設四道拉筋 ,拉筋外套 PVC 管 ,拉筋直徑不得小于12mm.8鋼筋數據一覽表：（實際施工時 ,臺帽 N1.臺身 N2 鋼筋都在沉降縫處斷開,并留 5cm 地保護層）.模板安裝完成后涂脫模劑時,不得將脫模劑粘在鋼筋上,造成隔離層 .部位鋼筋名稱編號直徑（ mm）長度（ m）根數支撐梁螺紋鋼N1123.048（一個）盤條N281.5417臺帽螺紋鋼N11234.914（單側全幅）盤條N281.696173臺身螺紋鋼N1123.3173螺紋鋼N21234.910（單側全幅）盤條N38101739本涵洞工程完工后 ,項目部將組織相關人員按 JTG F80/1-2004 公路工程質量檢驗評定標準對涵洞各項內容進行驗收 ,驗收不合格地不給予驗工計價 .
