絕緣等級及防護等級

1、絕緣等級 編輯電動機的絕緣等級是指其所用絕緣材料的耐熱等級，分A、E、B、F、H、C、N、R級。允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度。中文名絕緣等級外文名Insulation Level絕緣溫度等級A級 E級 B級最高允許溫度105 120 130 繞組溫升限值60 75 80 目錄1. 1 溫度等級2.  溫度等級3.  最高溫度4.  繞組溫升限值5.  性能參考溫度6. 2 備注溫度等級編輯溫度等級A級 E級B級 F級 H級 C級 N級 R級最高溫度105 120 130 155 1

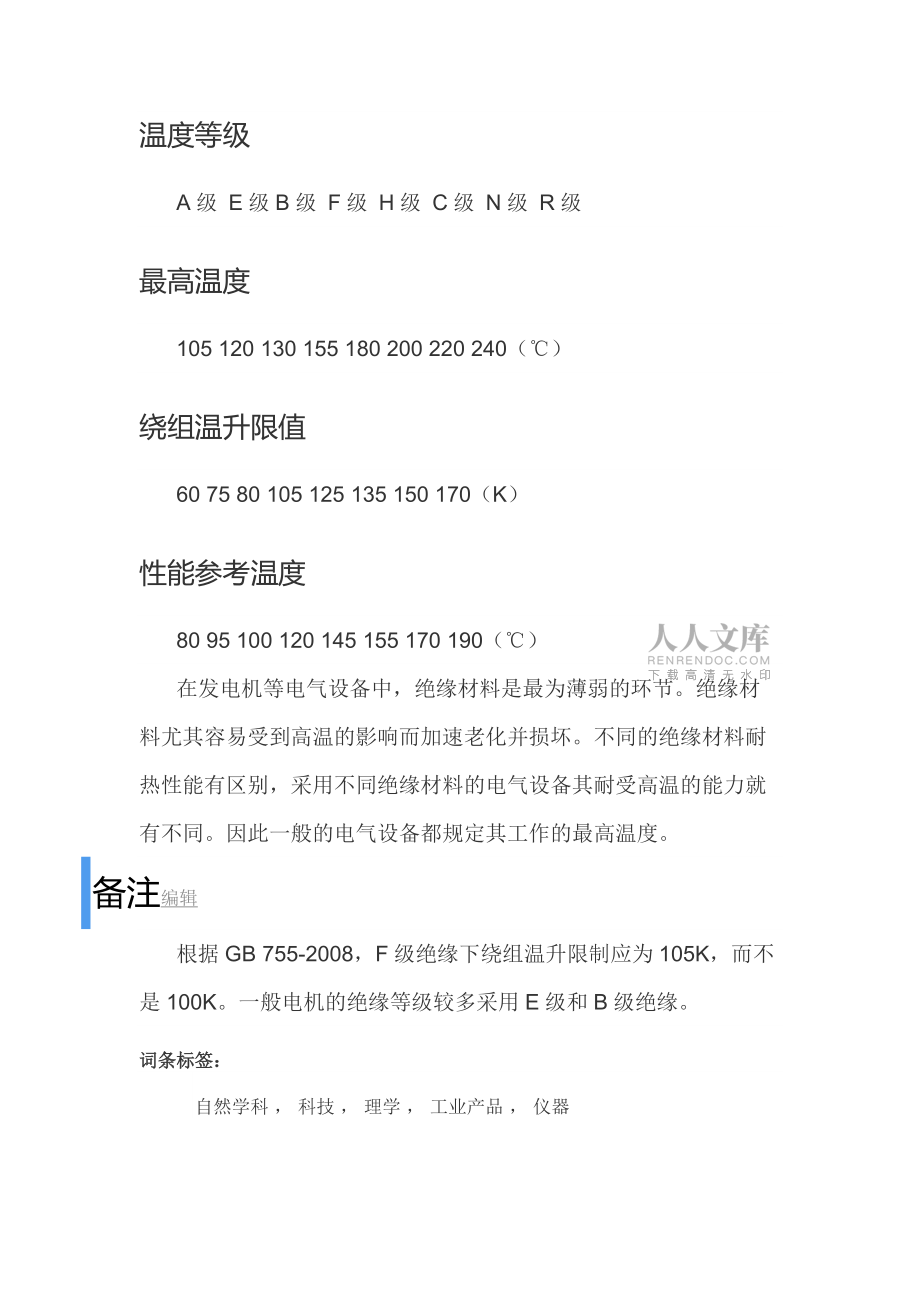

2、80 200 220 240（）繞組溫升限值60 75 80 105 125 135 150 170（K）性能參考溫度80 95 100 120 145 155 170 190（）在發電機等電氣設備中，絕緣材料是最為薄弱的環節。絕緣材料尤其容易受到高溫的影響而加速老化并損壞。不同的絕緣材料耐熱性能有區別，采用不同絕緣材料的電氣設備其耐受高溫的能力就有不同。因此一般的電氣設備都規定其工作的最高溫度。備注編輯根據GB 755-2008，F(xiàn)級絕緣下繞組溫升限制應為105K，而不是100K。一般電機的絕緣等級較多采用E級和B級絕緣。詞條標簽：自然學科 ， 科技 ，

3、0;理學 ， 工業產品 ， 儀器IP防護等級編輯IP（INGRESS PROTECTION）防護等級系統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，將電器依其防塵防濕氣之特性加以分級。這里所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分，以免觸電。IP防護等級是由兩個數字所組成，第1個數字表示電器防塵、防止外物侵入的等級，第2個數字表示電器防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。1 中文名IP防護等級外文名INGRESS PROTECTION起

4、60;  草IEC組    成兩個數字第一個數字電器防塵、防止外物侵入的等級第二個數字電器防濕氣、防水侵入的密閉程度特    點數字越大表示其防護等級越高目錄1. 1 IP防護等級表示方法概述2. 2 IP后第一位數字:防塵等級1. 3 IP后第二位數字:防水等級2.  防止危險3.  專門信息4. 4 IP試驗1.  范圍2.  等級防水3.  文字4.  等級定義IP防護等級表示方法概述編輯防

5、護等級多以IP后跟隨兩個數字來表述，數字用來明確防護的等級。第一位數字表明設備抗微塵的范圍，或者是人們?cè)诿芊猸h(huán)境中免受危害的程度。代表防止固體異物進入的等級，最高級別是6；第二位數字表明設備防水的程度。代表防止進水的等級，最高級別是8。IP后第一位數字:防塵等級編輯數字防護范圍說明0無防護對外界的人或物無特殊的防護1防止直徑大于50mm的固體外物侵入防止人體（如手掌）因意外而接觸到電器內部的零件，防止較大尺寸（直徑大于50mm）的外物侵入2防止直徑大于12.5mm的固體外物侵入防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大于12.5mm）的外物侵入3防止直徑大于2.5mm的固體外物侵入

6、防止直徑或厚度大于2.5mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件4防止直徑大于1.0mm的固體外物侵入防止直徑或厚度大于1.0mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件5防止外物及灰塵完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作6防止外物及灰塵完全防止外物及灰塵侵入IP后第二位數字:防水等級編輯數字防護范圍說明0無防護對水或濕氣無特殊的防護1防止水滴浸入垂直落下的水滴（如凝結水）不會對電器造成損壞2傾斜15度時，仍可防止水滴浸入當電器由垂直傾斜至15度時，滴水不會對電器造成損壞3防止噴灑的水浸入防雨或防止與垂直的夾角小于60度

7、的方向所噴灑的水侵入電器而造成損壞4防止飛濺的水浸入防止各個方向飛濺而來的水侵入電器而造成損壞5防止噴射的水浸入防止來自各個方向由噴嘴射出的水侵入電器而造成損壞6防止大浪浸入裝設于甲板上的電器，可防止因大浪的侵襲而造成的損壞7防止浸水時水的浸入電器浸在水中一定時間或水壓在一定的標準以下，可確保不因浸水而造成損壞8防止沉沒時水的浸入電器無限期沉沒在指定的水壓下，可確保不因浸水而造成損壞防止危險A手背B手指C工具D金屬線專門信息H高壓設備M 做防水試驗時試樣運行S 做防水試驗時試樣靜止W氣候條件IP試驗編輯范圍防水試驗包括第二位特征數字為1至8，即防護等級代碼為IPX1至IPX8。等級防水IPX

8、1方法名稱：垂直滴水試驗試驗設備：滴水試驗裝置試樣放置：按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于 200mm試驗條件：滴水量為 10.05 mm/min持續時間：10 minIPX 2方法名稱：傾斜 15°滴水試驗試驗設備：滴水試驗裝置試樣放置：使試樣的一個面與垂線成 15°角，樣品頂部至滴水口的距離不大于 200mm。每試驗完一個面后，換另一個面，共四次。試驗條件：滴水量為 30.5 mm/min持續時間：4×2.5 min（共10 min）IPX 3方法名稱：水濺試驗試驗方法：a。擺管式淋水試驗試驗設備：擺管式淋水

9、濺水試驗裝置試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉。試驗條件：水流量按擺管的噴水孔數計算，每孔為 0.07 L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動（2×120°） 約 4s試驗時間：連續淋水 10 minb。噴頭式淋水試驗試驗設備：手持式淋水濺水試驗裝置試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm

10、 之間試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積），最少 5 minIPX 4方法名稱：水淋試驗試驗方法：a擺管式濺水試驗試驗設備和試樣放置：與上述 IPX 3 之 a 款均相同；試驗條件： 除后述條件外，與上述 IPX 3 之 a 款均相同；噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 （2×360°） 約 12s試驗時間：與上述 IPX 3 之

11、a 款均相同 （即10 min）。b噴頭式濺水試驗試驗設備和試樣放置：與上述 IPX 3 之 b 款均相同；試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同；試驗時間：與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積） 最少 5minIPX 5方法名稱：噴水試驗試驗設備：噴嘴的噴水口內徑為 6.3mm試驗條件：使試驗樣品至噴水口相距為 2.5m 3m ，水流量為 12.5 L/min （750 L/h)試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積） 最少 3 minIP

12、X 6方法名稱：強烈噴水試驗；試驗設備：噴嘴的噴水口內徑為 12.5 mm試驗條件：使試驗樣品至噴水口相距為 2.5m 3m ，水流量為 100 L/min （6000 L/h)試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min（不包括安裝面積）最少 3 minIPX 7方法名稱：短時浸水試驗試驗設備和試驗條件：浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m。試樣頂部到水面距離至少為 0.15m試驗時間： 30 minIPX 8方法名稱： 持續潛水試驗；試驗設備，試驗條件和試驗時間： 由供需（買賣）雙方商定，其嚴酷程度應比 IPX 7 高。注意：另外，許多戶外用電

13、子產品也在強調漂浮能力。文字IP（INGRESS PROTECTION）防護等級和防水試驗所依據的標準有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草國際防護和防水試驗標準：國際電工委員會標準IEC 529 5982）國標GB 700 863）GB 4208-2008 外殼防護等級(IP代碼)等。IP防護等級實驗室：能進行IP等級試驗的實驗室主要有一通檢測實驗室、環境可靠性與電磁兼容試驗中心，航天環境可靠性試驗與檢測中心、蘇州電器科學研究所院、國家電器產品質量監督檢驗中心等。等級定義IP 表示Ingress Protection（進入

14、防護）.IEC IP防護等級是電氣設備安全防護的重要. IP等防護級系統提供了一個以電器設備和包裝的防塵、防水和防碰撞程度來對產品進行分類的方法，這套系統得到了多數歐洲國家的認可，國際電工協會IEC（International Electro Technical Commission）起草，并在IED529（BS EN 60529：1992）外包裝防護等級（IP code）中宣布。防護等級多以IP后跟隨兩個數字來表述，數字用來明確防護的等級。第一個數字表明設備抗微塵的范圍，或者是人們?cè)诿芊猸h(huán)境中免受危害的程度。I代表防止固體異物進入的等級，最高級別是6；第二個數字表明設備防水的程度。P代表防止

15、進水的等級，最高級別是8。如電機的防護等級IP65，防護等級IP55等等.接觸電氣設備保護和外來物保護等級（第一個數字） 電氣設備防水保護等級（第二個數字）第一個數字 防塵防護范圍 第二個數字 防水防護范圍0 無防護 - 0 無防護 -1 防護50mm直徑和更大的固體外來體探測器，球體直徑為50mm，不應完全進入 1 水滴防護 垂直落下的水滴不應引起損害2 防護12.5mm直徑和更大的固體外來體探測器，球體直徑為12.5mm，不應完全進入 2 柜體傾斜15度時，防護水滴 柜體向任何一側傾斜15度角時，垂直落下的水滴不應引起損害3 防護2.5mm直徑和更大的固體外來體探測器，球體直徑為2.5mm

16、，不應完全進入 3 防護濺出的水 以60度角從垂直線兩側濺出的水不應引起損害4 防護1.0mm直徑和更大的固體外來體探測器，球體直徑為1.0mm，不應完全進入 4 防護噴水 從每個方向?qū)?zhǔn)柜體的噴水都不應引起損害5 防護灰塵 不可能完全阻止灰塵進入，但灰塵進入的數量不會對設備造成傷害 5 防護射水 從每個方向?qū)?zhǔn)柜體的射水都不應引起損害6 灰塵封閉 柜體內在20毫巴的低壓時不應進入灰塵 6 防護強射水 從每個方向?qū)?zhǔn)柜體的強射水都不應引起損害7 防護短時浸水 柜體在標準壓力下短時浸入水中時，不應有能引起損害的水量浸入8 防護長期浸水 可以在特定的條件下浸入水中，不應有能引起損害注：探測器的直徑

17、不應穿過柜體的孔認識電子產品的防水等級JIS(IPX)0 無保護1 防滴I型 垂直落下的水滴無有害的影響2 防滴型 與垂直方向成15“范圍內落下的水滴無有害的影響3 防雨型 與垂直方向成60度范圍內降雨無有害的影響4 防濺型 受任意方向的水飛濺無有害的影響5 防噴射型 任意方向直接受到水的噴射無有害的影響6 耐水型 任意方向直接受到水的噴射也不會進入內部7 防浸型 在規定的條件下即使浸在水中也不會進入內部8 水中型 長時間浸沒在一定壓力的水中照樣能使用9 防濕型 在相對濕度大90%以上的濕氣時照樣能使用國際工業標準的IP防水等級和日本工業標準的JIS防水等級是接近的，分0-8的9級，IP等級同樣對防塵做了規定。IPxx 防塵防水等級防塵等級 （第一個X表示）0 ：沒有保護1 ：防止大的固體侵入2 ：防止中等大小的固體侵
