TOPRAAD920印刷模切開槽機

1、TOPRA AD92（E色印刷開槽模切堆疊機功能介紹整機性能?電腦控制可儲存常用訂單，換單更快，操作更方便。?特別增設電腦遠程維護，快速解決設備故障，提高維修效率，降低維修成 本。?所有傳動輾為優質鋼，鍍硬銘，表面研磨。?墻板為優質鋼，經過去內應力處理后再經過CNCfc工中心加工。?噴漆工藝：零件在噴漆前，經過去銹-磷化-噴漆-烤漆，可以使油漆起 到防銹、表面硬，油漆更耐用。?整機附警鈴；行走時持續響鈴警示，確保操作人員安全。?各單元內設置急停開關，可由內部停止各單元移動，確保內部操作人員的 安全。?整機線架槽下方安裝有大屏幕數顯表，顯示整機印刷速度（按張 /小時顯 示），便于操作人員在機器不

2、同方向很容易看見機器的運轉速度。?潤滑機油自動平衡裝置，以保持各單元潤滑機油在同一個水平線上。?電腦控制系統中可儲存訂單數量能達到 999條。1. 送紙單元（壹組）1.1 前緣滾輪送紙系統（SUN司技術及配件）1.1.1 由SUN®供目前最先進的EXTEND-O-FEED統，操作簡單，精確度高1.1.2 三軸前緣送紙,加大風機流量,使高速低速送紙更準確。1.1.3 手動調整送紙行程，減輕拉紙膠輾壓力。1.1.4 變頻器調整風量，控制真空氣流及壓力，以配合紙板尺寸。1.1.5 由前面定位，減少送紙誤差，提高送紙及開槽精確度。1.1.6 開高速時穩定，減少噪聲及機械振動。1.1.7 左右

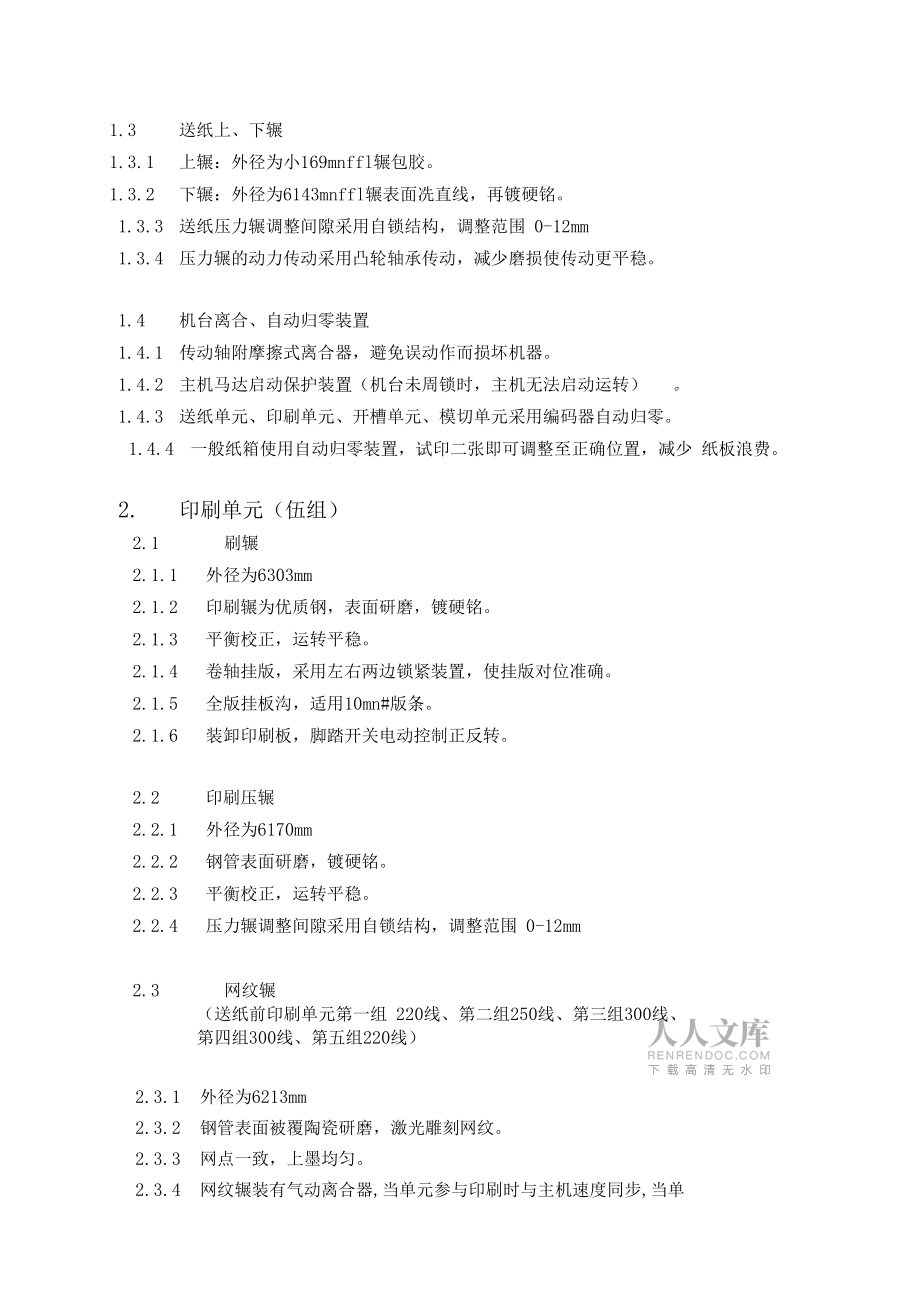

3、擋板位置采用電腦及電動數字控制。1.1.8 后托紙板架電動控制前后，加快設置速度。1.1.9 前擋紙板間隙手動調整。1.1.10 可連續或隔張送紙。1.1.11 供紙計數器，設定、顯示生產數量。1.2 吸塵系統1.2.1 除塵裝置，三排毛刷及風機清除紙板表面印刷面紙屑，提高印刷品質。1.3 送紙上、下輾1.3.1 上輾：外徑為小169mnffl輾包膠。1.3.2 下輾：外徑為6143mnffl輾表面冼直線，再鍍硬銘。1.3.3 送紙壓力輾調整間隙采用自鎖結構，調整范圍 0-12mm1.3.4 壓力輾的動力傳動采用凸輪軸承傳動，減少磨損使傳動更平穩。1.4 機臺離合、自動歸零裝置1.4.1 傳動

4、軸附摩擦式離合器，避免誤動作而損壞機器。1.4.2 主機馬達啟動保護裝置（機臺未周鎖時，主機無法啟動運轉）。1.4.3 送紙單元、印刷單元、開槽單元、模切單元采用編碼器自動歸零。1.4.4 一般紙箱使用自動歸零裝置，試印二張即可調整至正確位置，減少 紙板浪費。2. 印刷單元（伍組）2.1 刷輾2.1.1 外徑為6303mm2.1.2 印刷輾為優質鋼，表面研磨，鍍硬銘。2.1.3 平衡校正，運轉平穩。2.1.4 卷軸掛版，采用左右兩邊鎖緊裝置，使掛版對位準確。2.1.5 全版掛板溝，適用10mn#版條。2.1.6 裝卸印刷板，腳踏開關電動控制正反轉。2.2 印刷壓輾2.2.1 外徑為6170mm

5、2.2.2 鋼管表面研磨，鍍硬銘。2.2.3 平衡校正，運轉平穩。2.2.4 壓力輾調整間隙采用自鎖結構，調整范圍 0-12mm2.3 網紋輾（送紙前印刷單元第一組 220線、第二組250線、第三組300線、 第四組300線、第五組220線）2.3.1 外徑為6213mm2.3.2 鋼管表面被覆陶瓷研磨，激光雕刻網紋。2.3.3 網點一致，上墨均勻。2.3.4 網紋輾裝有氣動離合器,當單元參與印刷時與主機速度同步,當單元不參與印刷時，可停止網紋輾轉動，減少操作失誤而造成膠輾與 網紋輾損壞，并且單獨清洗時無需與主機同速，又能夠延長網紋輾 和橡膠輾的軸承使用壽命。2.3.5 網紋輾間隙采用自鎖結構

6、，調整范圍 0-12mm2.4 橡膠輾2.4.1 外徑為 6 218mm2.4.2 鋼管表面包裹耐磨橡膠。2.4.3 橡膠輾中高特殊研磨，傳墨效果好。2.4.4 橡膠輾間隙調整采用自鎖結構，調整范圍 0-12mm2.5 相位調整機構2.5.1 行星式齒輪構造。2.5.2 印刷相位采用電腦及電動數字控制 360度調整（運轉、停止均可調整）。2.5.3 橫向相位采用電腦及電動數字控制，控制范圍土10mm2.5.4 印刷版輾采用變頻器調整相位，歸零及調版速度快，調版精確度高,2.5.5 在印刷過程中清洗印版后自動復位系統。2.6 送紙輪采用齒條手動快速移動裝置2.6.1 上輾：外徑為6143mm實心

7、鋼鍍硬銘配三個導紙輪。2.6.2 下輾：外徑為小143mn#紙輾鍍硬銘。2.6.3 導紙輾間隙調整采用自鎖結構，調整范圍 0-12mm2.7 水墨循環結構2.7.1 氣壓式隔膜泵，供墨穩定，操作保養簡單。2.7.2 膠輾與網紋輾未合攏時，氣動墨泵不能抽水墨裝置。2.7.3 供墨異常，警示燈顯示。2.7.4 油墨濾網，過濾雜質。2.7.5 不銹鋼制墨槽。2.7.6 節省墨功能，水墨換顏色或清洗時每單元每次可節省水墨。2.7.7 自動清洗功能，水墨回收完，自動切換清水清洗。2.8 印刷相位固定裝置2.8.1 電磁離合器制動式剎車機構，當單元分離調整相位或清洗時，剎車機構限制齒輪轉動，保持原有齒位置

8、固定點。2.8.2 壓力輾的動力傳動采用凸輪軸承傳動，減少磨損使傳動更平穩。3. 開槽單元（壹組）3.1 單軸雙刀開槽，箱高調整采用內齒結構，使?jié)櫥筒蝗菀孜廴炯埾洹?.1.1 壓線軸徑為6120m辰心鋼，研磨加工，表面鍍硬銘。3.1.2 第一壓線輪，經預壓線后的紙板不易壓破。3.1.3 上壓線輪外表包裹優力膠，不損壞紙板。3.1.4 壓線及預壓輪調整間隙采用自鎖結構，調整范圍 0-12mm3.2 開槽刀座橫移調整機構橫移采用絲桿配合線性導套，使移動更靈活，準確。3.2.1 開槽刀軸徑為6150mms心鋼，研磨加工，表面鍍硬銘。3.2.2 開槽刀寬度7.5mm3.2.3 配有開槽中刀移動。3.

9、2.4 開槽刀軸間隙采用電動調整，調整范圍 0-12mm3.2.5 壓力輾的動力傳動采用凸輪軸承傳動，減少磨損使傳動更平穩。3.3 上刀座與下刀座采用傳動軸聯動，移動時保持上下刀對準，延長刀具壽命。3.4 預壓輪、壓線輪、開槽刀座橫移位置，采用電腦及電動數字控制。3.5 開槽刀箱高調整有防碰撞保護裝置，不會損壞機器。3.6 彈性切角刀結構，可切斷三層、五層紙板無需調整，操作方便。3.7 開槽相位調整機構。3.7.1 行星式齒輪構造。3.7.2 開槽相位采用電腦及電動數字控制360度調整（運轉、停止均可調整）。4. 模切單元（壹組）4.1 刀模輾（下輾）4.1.1 外徑為 6 270mm4.1.

10、2 刀模輾為優質鋼，表面研磨，鍍硬銘。4.1.3 平衡校正，增加運轉穩定性。4.1.4 刀模固定螺絲孔間距，軸向50mm徑向20等分。4.1.5 適用壓線高度22.60mm4.1.6 木模板厚度：13mm4.2 膠墊輾（上輾）4.2.1 外徑為6320mm4.2.2 膠墊輾為優質鋼，表面研磨，鍍硬銘。4.2.3 平衡校正，增加運轉穩定性。4.2.4 膠墊厚度8.5mm寬度208mm4.2.5 膠墊輾機械螺旋換向50mmi動橫向結構。4.2.6 電動式調整與刀模輾間隙，調整范圍 0-16mm4.3 導紙輾間隙采用自鎖結構，調整范圍 0-12mm4.4 導紙輾的動力傳動采用凸輪軸承傳動，減少磨損使

11、傳動更平穩。4.5 相位調整裝置4.5.1 行星齒輪式構造。4.5.2 模切相位采用電腦及電動數字控制 360度調整（運轉、停止均可調整）。4.5.3 橫向相位采用電腦及電動數字控制，控制范圍土10mm4.6 膠墊輾補償采用獨立馬達驅動，控制膠墊輾筒的速度，補償范圍±3mm4.7 膠墊輾切削修平結構，保持膠墊平整。5. 普通堆疊機（壹組）5.1 接紙可自動或手動操作。5.2 接紙速度與送紙速度同步，亦可單獨調整接紙速度。5.3 接紙左右拍齊裝置，讓紙板堆疊更齊整，堆疊高度為 1700mm5.4 床臺升降強力鏈條帶動。5.5 接紙平臺在上升時裝有防墮裝置，保證操作者安全。5.6 氣壓動

12、作接紙托板，在紙板堆疊到預定高度時，接紙托板自動伸出托住紙板。5.7 平面皺紋皮帶，防止紙板下滑。5.8 接紙臂皮帶，單獨調整松緊度，不受皮帶等長度之限制。主要技術參數型 號TOPRA AD 920最大機械速度(張/分鐘)300最大送紙尺寸900mrK 2000mm最小送紙尺寸260m佛 600mm隔張送紙尺寸1200mme 2000mm取大印刷回積900mrK 1960mm最小開槽間隔反刀230mrK 65mme 230mm( 65mm最大槽深(mm260mm印版厚度7.2mm送紙精度± 1.0mm從第一印刷到最后一組印刷套印精度(m

13、m)± 0.5mm開槽精度± 1.5mm模切精度± 1.0mm適合的紙板厚度211mm主電機功率45Kw生產時功率68.2Kw總功率81Kw電源電流200A主要配件原產地說明名稱數量1.印刷版輾、橡膠輾、網紋輾軸承(NSK NTN FAG全部2.其它軸承（哈爾濱、洛陽、瓦房店）全部3.交流接觸器、熱繼電器施耐德全部4. PLC西門子全部5.編碼器ELCO全部6.電腦觸摸屏西門子1臺7.顯示屏松下全部8.免鍵連接環朝陽全部9.氣動單向隔膜泵生鐵5臺10.變頻器東芝全部11.氣動電磁換向閥MINDMAN全部12.氣動氣缸AIRTAC全部13.主

14、電柜、送紙、模切單元工業空調雷子克3臺14.開槽力具技鋒全部15.模切膠墊CUE全部馬達明細表名 稱產 地?cái)?shù)量1.送紙單元1.1主電機東元1臺1.2機臺開合電機城邦1臺1.3左右側擋板調整電機城邦2臺1.4后側擋板調整電機SEW2臺1.5真空吸附風機電機東元1臺1.6吸塵風機電機東元1臺2.印刷單元2.1相位調整電機城邦5臺2.2橡膠輾空轉電機杰牌5臺2.3印刷輾橫向調整電機城邦5臺3.開槽單元3.1相位調整電機城邦1臺3.2紙箱高度調整電機城邦1臺3.3開槽橫移調整電機城邦5臺3.4開槽輾間隙調整電機城邦1臺4.模切單元4.1相位調整電機城邦1臺4.2膠模輾橫向調整電機城邦1臺4.3膠輾、壓

15、力輾間隙調整電機城邦1臺4.4模切膠輾電機杰牌1臺4.5紙屑皮帶電機杰牌1臺5.普通堆疊機5.1輸送皮帶電機城邦1臺5.2升降臺電機SEW1臺各單元重量及外形尺寸廳P單元重 量（公斤）尺寸（長X寬X高）（毫米）1送紙單元57004994X1872X20052印刷單元（壹組）37204040X488X20493開槽單元63404040X780X20704模切單元40404160X555X20005普通堆疊機40008500X3220X40006導軌31007線架、電柜11008膨脹螺栓、導軌墊板2009運輸臺板（一組）200隨機備件、技術資料及工具名稱型號/規格數量原產地/制造商名稱前緣送紙膠輪

16、10個SU心司備 件墨泵膠片5件生鐵及角刀4片技鋒工 且角刀滑塊2片東方內六角扳手（0.5-14）1套國內19#開口扳手1件國內27#開口扳手1件國內19#梅花扳手1件國內10”活動扳手1件國內膠鉗1件國內工具箱1個國內十字1個國內一字批1個國內文 件設備地基圖、配置圖1套東方操作手冊（含電路圖）1本東方合格證1份東方產品驗收標準1、 適用之紙板賣方保證所售之機器可完全適合 A, B, C, E楞形三層瓦楞紙板及A, B,C, E結合五層瓦楞紙板的后段加工程序，牛皮紙之重量介于125克至250克而瓦楞紙之重量介于105克至150克之間。2、 驗收測試條件2.1 瓦楞紙板質量為市場可接受之水平，

17、其彎曲程度不可超過彎曲系數0.015mm此系數是指當紙板寬度為 800mmM的紙板彎曲高度差，測試紙板可依此系數比例依尺寸換算，但最高彎曲不可超過24mm例如：紙板寬度彎曲高度彎曲系數260mm3.9mm0.015mm450mm6.75mm0.015mm900mm13.5mm0.015mm2.2 印刷版材應為質量?jī)?yōu)良且無污損，印版另定。2.3 供測試之紙板尺寸范圍：機械設計的規格范圍內的任何尺寸3、 驗收標準3.1 車速測定：當紙板在最大或最小長寬尺寸時，車速可達到設計速度的 60%當紙板在最大進紙尺寸長寬 1/2時，車速可達到設計速度的80% 前述機速可保證下列功能精度。如印刷需要必須加拖條

18、。3.2 .印刷質量：在可印刷尺寸范圍內第一色印刷以紙板前緣為參照點，套準精度范圍為土 1.0毫米，第二色、第三色、第四色及第五色以第一色為 參照點，套準精度范圍為土 0.5毫米，不可有空印或印色不均之現象； 亦不可有拖花或在非印刷單元份沾墨現象。3.3 開槽套準：開槽機可連線生產開槽三層及五層瓦楞紙，機器運行方向 之套準精度范圍為：土 1.5毫米。3.4 模切套準：模切機可連線生產模切三層及五層瓦楞紙，機器運行方向之套準精度范圍為：土 1.0毫米。照上述條件，在試機時段內，機器應可在規定之最高速度下持續運行最少兩小時。裝機準備清單1 丁 P準備內容要求備注1設備安放空間空曠、干凈、無障礙物、

19、地回小 能后卜陷的可能2地基按圖紙要求施工，15天的凝固期設備安裝前完成3吊車20T一臺（根據具體機型的重量 決定）設備到場后第一天、安裝第三 至四天使用4人員配合機械技師、電氣技師各1人全程配合5叉車3-5T f安裝第一天、第五天使用6調試電源3 相 380V+N+EARTH 50HZ/250A,并接通到設備指定位置安裝第五天到位，長期使用7安裝電源220V電源安裝第一天到位，安裝期間使 用8空氣壓縮機1n3/MIN0.8MPA 1/2 "氣管，并接通到指位直安裝第五天到位，長期使用9水0.7mpa 1/2 ”氣管，并接通到指 定位置10主電線l 2 75mm11測試紙板按合同驗收

20、標準的規格要求每種規格不少于500張12測試印版按機器印刷單元數量準備13模切板按機器配置準備14水墨水墨粘度10-15秒，3號杯測量， 每色不低于20KG15潤滑油MONLL®輪 630 或 DMALA1#51 20#50-80KG安裝第五天到位16設備操作人員第六天參加培訓17設備維修人員全程配合備注：我司在設備安裝前會將以上表格以書面的形式再次發郵件或傳真至貴司確認，在收到您的書面確認后才派技師到貴司進行安裝調試。 因上述準備材料 不到位而影響安裝調試進度和質量，貴公司需按 RMB80加/人/天承擔安裝人員 費用。TOPRA AD 920B損件清單單元代號/規格產品描述數量（件

21、）送紙單元1124.1046輪胎0092.12601膠輻輻體10092.11004毛刷板10092.12034毛刷板20092.12035毛刷板3BZJ.6737.02310-115同步皮帶1BZJ.6602.10040彈簧（蘭色）24BZJ.6353.50002扭力限制器1印刷單元0092.2052橡膠輻1BZJ.6745.93116泵膜片10228.20641棘輪B10228.20642棘輪A10124.20601-05棘爪2BZJ.6795.00037濾油器（配ST-37墨泵用）1BZJ.6745.00037墨泵（臺灣）1BZJ.1013.05115-00單向軸承(50/110/40)2BZJ.6109.14310.18雙側具油封調心球軸承4BZJ.6701.060
