PLC技術在移動機器人中的應用研究

1、.PLC技術在移動機器人中的應用研究摘要可編程邏輯控制器,簡稱為PLC(Programmable logic Controller),是以計算機技術為基礎的新型工業控制裝置。移動機器人是包括計算機、自動化、機電一體化、通信、材料等多學科綜合的一個平臺。最早PLC主要是應用在工業機器人上,用于汽車焊接、噴涂等。隨著智能移動機器人包括像家庭服務機器人、深海和太空探測機器人等的廣泛推廣,PLC技術也發揮了巨大的作用。原因在于PLC在移動機器人的運動控制方面具有運行簡單、性價比高等諸多優點。 關鍵詞PLC 移動機器人 運動控制 一、PLC的主要優點 1.靈活通用。PLC是通過存儲在存儲器中的程序?qū)崿F(xiàn)控

2、制功能的,如果控制功能需要改變的話,只需要修改程序以及改動極少量的接線即可。 2.可靠性高、抗干擾性強。PLC采用的是微電子技術,大量的開關動作是由于無觸點的半導體電路來完成,因此不會出現繼電器控制系統中的接線老化、脫焊、觸點電弧等現象。如洗衣機。 3.編程簡單、使用方便。用微機實現控制,使用的是匯編語言,難于掌握,要求使用者具有一定水平的計算機硬件和軟件知識。而PLC采用面向控制過程、面向問題的自然語言編程,容易掌握。 4.接線簡單,功能強,體積小、重量輕、易于實現機電一體化。  二、PLC在移動機器人上的應用 采用PLC技術的移動機器人的結構框圖PLC源于繼電控制裝置,其初衷就是

3、替代繼電器,并增強其相應功能。所以,它的特長就是處理邏輯量。使用它,能夠方便地對離散生產過程的順序進行控制。 下面就分別介紹這五大功能在移動機器人上的應用: 1.順序控制(開關量控制)。它的目的就是,根據有關開關量的當前與歷史的輸入狀況,產生所要求的開關量輸出,以使系統能按一定順序工作。 學會用PLC去實現這個控制就得學會編寫實現這個控制的程序。而這個控制程序設計方法基本上有兩類:一是用邏輯處理方法,用組合或時序邏輯綜合,進行輸入、輸出變換;另一是用工程方法設計,按不同要求輸出控制命令。 工程設計可使用分散、集中或混合的算法實現控制。 集中原則(發布命令原則):其控制命令是由集中控制器發出。這

4、集中控制器就是PLC程序產生的順序輸出的命令。因此可以用在采用步進電機控制的移動機器人上。 分散原則(反饋控制原則):其控制命令是由分散信號提供。如果把控制輸出比喻為發命令,分散控制發出命令的內容及時刻,則是由分散動作完成反饋信號決定。 分散控制的優點是,有反饋,若收不到反饋信號,后續的命令不會出現,可使所控制的系統能安全、可靠地工作。因此可以用在由伺服電機控制的移動機器人上。 2.過程控制(模擬量控制)。一般講,過程控制要用到模擬量。模擬量一般是指連續變化的量,如電流、電壓、溫度、壓力等物理量。而這個模擬量要能被PLC處理,必須離散化、數字化。PLC處理后,還要鎖存并轉換為模擬輸出。為此,要

5、配置A/D模塊,使模擬量離散化、數字化;及D/A模塊,使數字量鎖存并模擬化。 PLC進行過程控制的目的是根據有關模擬量的輸入狀況,產生所要求的模擬量輸出,以使系統能要求工作。過程控制的類型很多。主要有兩類:閉環,開環。 閉環控制:傳感器監測調節量,并傳送給A/D模塊。后者使其離散化、數字化。PLC程序再參考要求值,對其進行處理,進而經D/A模塊、執行器作用到被控對象上。對于移動機器人主要是控制關節角度和電機的運行速度。關節角度是模擬量,電機如采用伺服電機就必須采用閉環控制方式。 開環控制:傳感器監測擾動量,PLC程序依擾動量與調節量間的關系產生控制量,進而再通過摸出模塊、執行器作用到被控對象上

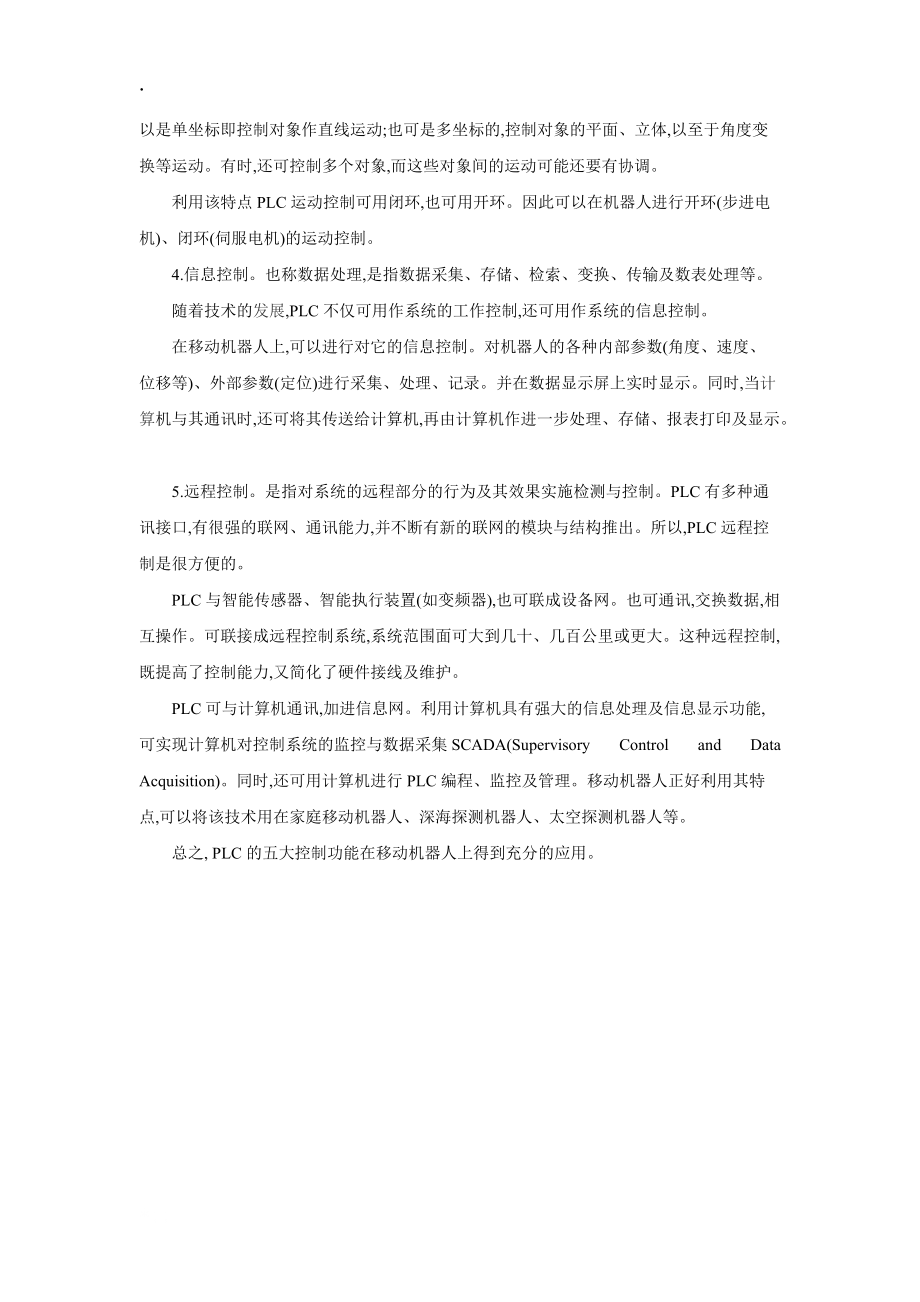

6、。其目的是在干擾量作用于系統的同時,這個控制量也作用于該系統,以克服干擾對系統的不利影響。在移動機器人上一般也可以采用開環控制,此時電機基本采用步進電機。 在生產中,有時要求若干變量間保持一定的比例關系,比如兩個電機對機器人本體的轉角控制。比值控制有開環、閉環及多變量比值等。 過程控制用中還有均勻控制。目的是保證左右兩輪的速度得以平衡,以達到直線運動的目的。 3.運動控制(脈沖量控制)。主要指:對工作對象的位置、速度及加速度所作的控制?？梢允菃巫鴺?biāo)即控制對象作直線運動;也可是多坐標的,控制對象的平面、立體,以至于角度變換等運動。有時,還可控制多個對象,而這些對象間的運動可能還要有協調。 利用該

7、特點PLC運動控制可用閉環,也可用開環。因此可以在機器人進行開環(步進電機)、閉環(伺服電機)的運動控制。 4.信息控制。也稱數據處理,是指數據采集、存儲、檢索、變換、傳輸及數表處理等。 隨著技術的發展,PLC不僅可用作系統的工作控制,還可用作系統的信息控制。 在移動機器人上,可以進行對它的信息控制。對機器人的各種內部參數(角度、速度、位移等)、外部參數(定位)進行采集、處理、記錄。并在數據顯示屏上實時顯示。同時,當計算機與其通訊時,還可將其傳送給計算機,再由計算機作進一步處理、存儲、報表打印及顯示。 5.遠程控制。是指對系統的遠程部分的行為及其效果實施檢測與控制。PLC有多種通訊接口,有很強的聯網、通訊能力,并不斷有新的聯網的模塊與結構推出。所以,PLC遠程控制是很方便的。 PLC與智能傳感器、智能執行裝置(如變頻器),也可聯成設備網。也可通訊,交換數據,相互操作?？陕?lián)接成遠程控制系統,系統范圍面可大到幾十、幾百公里或更大。這種遠程控制,既提高了控制能力,又簡化了硬件接線及維護。 PLC可與計算機通訊,加進信息網。利用計算機具有強大的信息處理及信息顯示功能,可實現計算機對控制系統的監控與數據采集SCADA(Supervisory Control a
