ps框架橋頂進安全技術交底

1、Good is good, but better carries it.精益求精，善益求善。ps框架橋頂進安全技術交底技術交底內容：技術交底書表格編號029項目名稱中鐵七局集團孟平鐵路復線工程（鄭州局管段）共 8 頁交底編號AQ-002工程名稱孟平鐵路復線工程（鄭州局管段）施工內容框架涵架空頂進專項安全技術交底交底日期2015年7月2日框架涵架空頂進專項安全技術交底內容：一、措施與要求為確保框架涵架空頂進施工及既有線行車安全，參加施工人員要嚴格遵守關于既有線施工的相關規定。(1)在行車線路上施工，必須制定安全技術措施，進行技術交底，學習有關規定和相應的施工要求。(2)施工前，辦理要點慢行計劃、

2、封鎖計劃審批手續，批準后方可進行相應工程的施工。(3)按批準的要點計劃施工，按規定進行安全防護，防護人員必須堅守崗位，注意了望，及時發出信號。在緊急情況下，有權命令停止頂進施工。在危及行車安全時，有權出示停車信號，但事后必須向運營部門及單位領導匯報情況。(4)設置工地與車站之間的聯絡電話，專人負責列車通過情況及時通知施工現場。(5)施工涉及線上軌道作業,如抽換砼枕為木枕、架設便梁、施工階段的軌道整修均委托有施工經驗的專業施工隊伍施工。(6)基坑開挖前要探明既有線的通信信號，電力電纜的位置，對影響開挖作業的管線及時通知電務段、通訊段、公務段等單位防護處理。(7)雨季施工的路基防洪工作,工地要備一

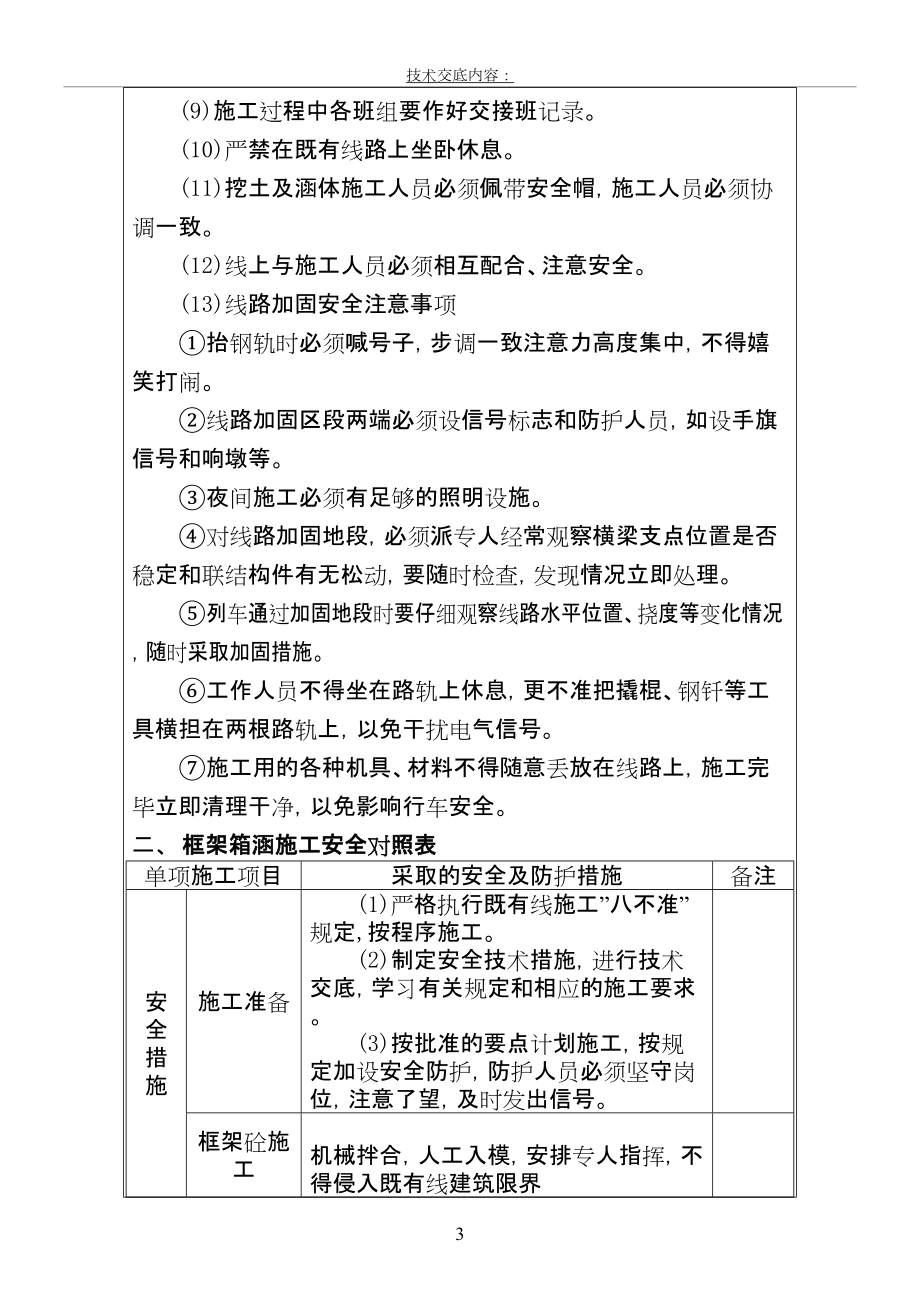

3、定數量的編織袋、道渣，以備搶險之用。(8)線路加固用的螺栓及扣板，無論在任何情況下均不得高于行車軌面，每過一趟車要巡檢檢查和加固一次。橫抬梁頂部通過行車線軌底處要設絕緣墊片，防止影響行車軌道電路。(9)施工過程中各班組要作好交接班記錄。(10)嚴禁在既有線路上坐臥休息。(11)挖土及涵體施工人員必須佩帶安全帽，施工人員必須協調一致。(12)線上與施工人員必須相互配合、注意安全。(13)線路加固安全注意事項抬鋼軌時必須喊號子，步調一致注意力高度集中，不得嬉笑打鬧。線路加固區段兩端必須設信號標志和防護人員，如設手旗信號和響墩等。夜間施工必須有足夠的照明設施。對線路加固地段，必須派專人經常觀察橫梁支

4、點位置是否穩定和聯結構件有無松動，要隨時檢查，發現情況立即處理。列車通過加固地段時要仔細觀察線路水平位置、撓度等變化情況，隨時采取加固措施。工作人員不得坐在路軌上休息，更不準把撬棍、鋼釬等工具橫擔在兩根路軌上，以免干擾電氣信號。施工用的各種機具、材料不得隨意丟放在線路上，施工完畢立即清理干凈，以免影響行車安全。二、 框架箱涵施工安全對照表單項施工項目采取的安全及防護措施備注安全措施施工準備(1)嚴格執行既有線施工”八不準”規定,按程序施工。(2)制定安全技術措施，進行技術交底，學習有關規定和相應的施工要求。(3)按批準的要點計劃施工，按規定加設安全防護，防護人員必須堅守崗位，注意了望，及時發出

5、信號?？蚣茼攀┕?機械拌合，人工入模，安排專人指揮，不得侵入既有線建筑限界既有線下端基坑開挖人工配合挖掘機開挖。基坑開挖嚴格做到“三不挖土”的要求，即：列車通過時不挖土。機械設備發生故障時不挖土。交班前不挖土涵背回填防護員注意瞭望，利用天窗及列車間隔時間回填。施工區間線路防護利用挖孔樁搭設D型縱橫梁架空既有線路。在車站行車室設駐站聯絡員，施工地點設現場防護員。駐站聯絡員和防護人員由指定的、經過考試合格的人員擔任。線路標志、電桿、電線、電纜先勘察現場和地形，確定行走線路和作業方案，派專人指揮施工車站的信號桿、地下及空中管線 施工安排在白天進行，派有豐富既有線施工經驗、責任心強的人員現場指揮，保證

6、既有設施萬無一失；沿線路的料具堆碼穩妥，不得侵入建筑限界既有線既有線來車要停止作業，注意瞭望。封鎖時信號防護使用移動停車信號的防護方法減速信號防護使用移動減速信號的防護方法發生故障時防護 緊急情況時迅速啟動安全應急預案。作業人員或檢查人員立即用紅色信號旗或徒手信號沿來車方向防護，攔停列車，并請司機通知車站或用電話通知線路工區，并將事故情況報相關工務段調度。按照安全應急預案進行事故搶險及事故處理。故障信號牌的防護方法2.1特崗人員職責與要求1駐站聯絡員(1)施工計劃的時間、地點、范圍、內容準確掌握。如有變動時及時通知現場施工負責人。(2)按照施工計劃，負責與行車部門聯系要點、銷點登記工作，與車站

7、值班員核準調度命令，及時通告現場施工負責人。(3)收集保存調度命令等有關資料。(4)及時向現場防護員通告列車運行情況，嚴格執行呼喚應答制度。(5)及時了解掌握現場施工進度和有關情況，并向施工負責人報告。如遇特殊情況，根據施工負責人的要求，和行車部門聯系續點。2現場防護員(1)掌握防護范圍、地點、時間，正確使用防護用品、標識等。(2)與駐站聯絡員溝通信息，掌握列車運行情況，及時通知施工作業人員撤離線路。(3)正確使用手信號。如遇特殊情況，需攔截列車時，必須經施工負責人同意。(4)檢查防護地段的機具、材料侵限情況和線路情況，及時通告現場負責人處理。三、防洪、防脹、防斷軌措施1防洪防斷防脹物資儲備見

8、下表。序號名稱單位數量備注1對講機臺每處2臺2信號燈個24黃背心件每處50件5紅、黃信號旗面各16測速儀臺17響墩個68停車信號牌個29減速地點標個210測速標個111慢行牌個212火炬?zhèn)€213道尺把114喇叭個615軌溫表支116水桶只每處1只17編織袋只每處500只18鋼軌根每處2根19水管根每處1根20螺栓及扣板套每處10套21鐵鍬把每處20把222備用料具管理要求防洪防斷備品放在易存取的地點，由專人保管，嚴禁挪作他用。防洪防斷備品一旦缺少、損壞立即補充、整修到位，保證齊全有效。發生“三折”立即抬運防斷箱內備品及其他工具備品到故障地點，按規定設好防護，積極組織搶修，盡快恢復線路正常運行。

9、中雨以上，現場安檢人員要每小時冒雨檢查工地一次，發現積水要及時組織人員疏通。一旦出現塌方，危及行車安全時，執行先防護后處理的原則組織現場搶修。需放在防洪防斷箱內的信號、工具備品一定要放在防斷箱內，其他備品放在防斷箱附近，分類堆碼。3設備防洪防斷防脹檢查（1）加強防斷手工檢查要加強職工業務學習，使職工熟知設備傷損標準，能熟練掌握手工檢查設備的技能。在施工前對立交工地線路上的鋼軌、夾板包括路基進行一次全面檢查，保證線路暢通并做好記錄，并把檢查結果向項目總工或者安全負責人匯報。（2）日常檢查防護員要堅持每日施工前后檢查的制度，注意檢查鋼軌、夾板、路基的變化情況和路基是否裂縫，對鋼軌夾板的傷損標記和路

10、基有裂縫的地點要重點觀察監視，并做好檢查記錄，有變化情況立即通知現場負責人，并采取有效控制措施。（3）施工中每小時測溫一次，做好記錄，隨時注意觀察。如果發生異常，如：碎彎、方向不好、一側枕木頭有縫、枕木底有空、幾何尺寸超限，要停止作業，采取必要的措施，進行處理。在軌溫超過47°C（鎖定軌溫為37°C）時，嚴禁進行線路作業，必須采取降溫措施。對施工范圍內軌縫進行調查，并對瞎縫進行處理。在施工過程中當D型梁安裝處出現連續3個瞎縫時，必須采取降溫措施。四、慢行防護人員安全注意事項（1）工程開工前，施工負責人組織施工的全體職工、勞務工學習工務安全規則、橋隧建筑物大修維修規則、線路維

11、修規則及線路大修規則的相關內容。樹立“安全第一”的思想，并指派經培訓合格的職工擔任施工防護員。（2）防護員嚴格遵守勞動作業紀律，要按工務安全規則第2.2.14條和第2.2.16條的要求辦理防護手續，按章作業。并要做到：班前及班中不得飲酒；帶齊防護備品，當班精神要集中，不得干與工作無關的事，按章作業；無防護員在現場，不得施工；防護員不得擅自脫離崗位，如有特殊原因必須離開時，必須待接班人員到達后方可離崗。對影響整個工程施工質量的關鍵工序，施工負責人不在現場禁止作業。班中要做到“三勤”，即“嘴勤”、“眼勤”、“手勤”；來車時要及時通知施工人員下道避車。每天下班前安全負責人對線路設備進行一次安全檢查。

12、結果納入施工檢查記錄。（3）施工安全負責人每天作業前要對職工及勞務工進行一次安全教育，明確責任及其分工。對比較關鍵的作業項目，必須安排業務熟練、責任心強的職工或勞務工擔任，以便工程緊張有序的進行。現場技術員每天認真填寫施工日志，實事求是的做好記錄，隨時掌握工程進展情況。設線路檢查記錄本，由專業線路工每2小時檢查一遍，對超限處及時整改，下班之前，防護員要對點內的線路設備進行一次安全檢查，發現問題要及時處理，不留尾巴，并做好記錄。安全負責人交接班時，要交代清當天的施工進展情況，以及需注意的施工環節等有關工程的一切事項，并相互簽認。（4）搬運即裝卸現場用料時，勞務工要聽從現場帶班職工的指揮，動作一致

13、，以免砸傷手腳，夜間施工需配備充足照明設備。穿越鐵路時要做到“一站”、“二看”、“三通過”。在無縫線路區段施工時，使用的各種機具必須有絕緣裝置，嚴禁將金屬工具搭入兩股鋼軌上。鞥五、線路開通常速前的整修檢查與驗收確認框架施工完畢后，及時補充道砟，過渡段處理、附屬工程等，按規定時間進行養護，然后會同工務部門共同檢查驗收，并辦理撤消要點計劃。盡快恢復線路，解除慢行。恢復線路在確保行車安全條件下進行，在拆除加固設備前按需要備足道碴和上碴工具，撤一根橫梁換一根鋼筋砼枕，拆除橫梁時需間隔拆除，隨即補充道碴搗固，線路恢復正常時，拆除縱梁。全部拆除撤換完畢后按線路維修要求達到標準后會同工務部門驗收，合格簽證后

14、恢復正常運行。六、線路的交驗框架箱涵施工完畢，達到放行列車條件并簽字認可后，按要點計劃恢復常速。七、鄰近既有線施工應急預案措施1.成立應急預案領導小組組 長：盧小輝 楊杰 張俊偉副組長：付勝民 邵軍成 員：鄒榮俊 裴龍海 王勝 王志杰 王寧濤 周未祖 應急處理小組聯系方式見下表。序號姓名職務聯系電話1盧小輝項目經理186557956272張俊偉項目書記186379957283付勝民項目總工138490063584邵軍安全總監138379951365楊杰項目生產經理136988589286鄒榮俊后勤部長135981633487裴龍海現場負責人135269133088王勝物資部長186094396

15、209王志杰副總工1863888251210王寧濤工程部部長1863753891911周未祖安質部部成員職責:(1)組長：全面領導應急預防小組的工作，統一指揮應急預防工作，對人力、物力、財力進行調配。(2)副組長:處理現場應急預防工作的指揮實施。(3)組員：負責與本部門相關的應急準備與響應措施的實施與落實。(4)領導小組職責:組織相關部門按照應急預案迅速開展搶險救災工作，防止事故的進一步擴大，力爭把損失降到最低程度；統一部署應急預案的實施工作，并對應急工作中發生的爭議采取緊急處理措施；配合上級部門進行事故調查處理工作；事故發生后，做好穩定施工生產秩序、善后處理及安撫工

16、作。（5） 搶險小組及管轄范圍：在施工工地設置防斷搶險點，管轄范圍為施工地點所在無縫線路區段。（6） 挖斷行車電纜、光纜等管線時，及時通知駐站聯絡員，提出處理方案及處理措施。（7） 開挖時觀察邊坡狀況，防止邊坡坍塌，并設專人負責看守，仔細觀察路基有無裂紋、滑移趨勢。2應急上報處理程序現場人員發生安全事故時立即上報項目部應急救援領導小組。具體上報程序：現場第一發現人現場值班人員現場應急救援領導小組項目部值班人員公司應急救援小組向上級有關部門報告。3人、機、料應急準備1)施工前成立施工應急預案領導小組，施工現場24小時不問斷有應急預案領導小組成員值班；2)施工現場必須保證有裝載機等設備隨時待命；3

17、)施工現場必須有足夠的回填土，支撐木材、鋼材及草袋等應急措施；4.施工中，若出現危險問題，及時準確地匯報至安質部，同時并采取相關的防護措施。 交底人： 復核人： 現場負責人： 操作班組： 10to develop the details of the project quality assurance systems and quality assurance goals and supervise the quality inspection departments. Quality Department is supervising quality assurance Department
