魯科版物理同步習題：選修3-4

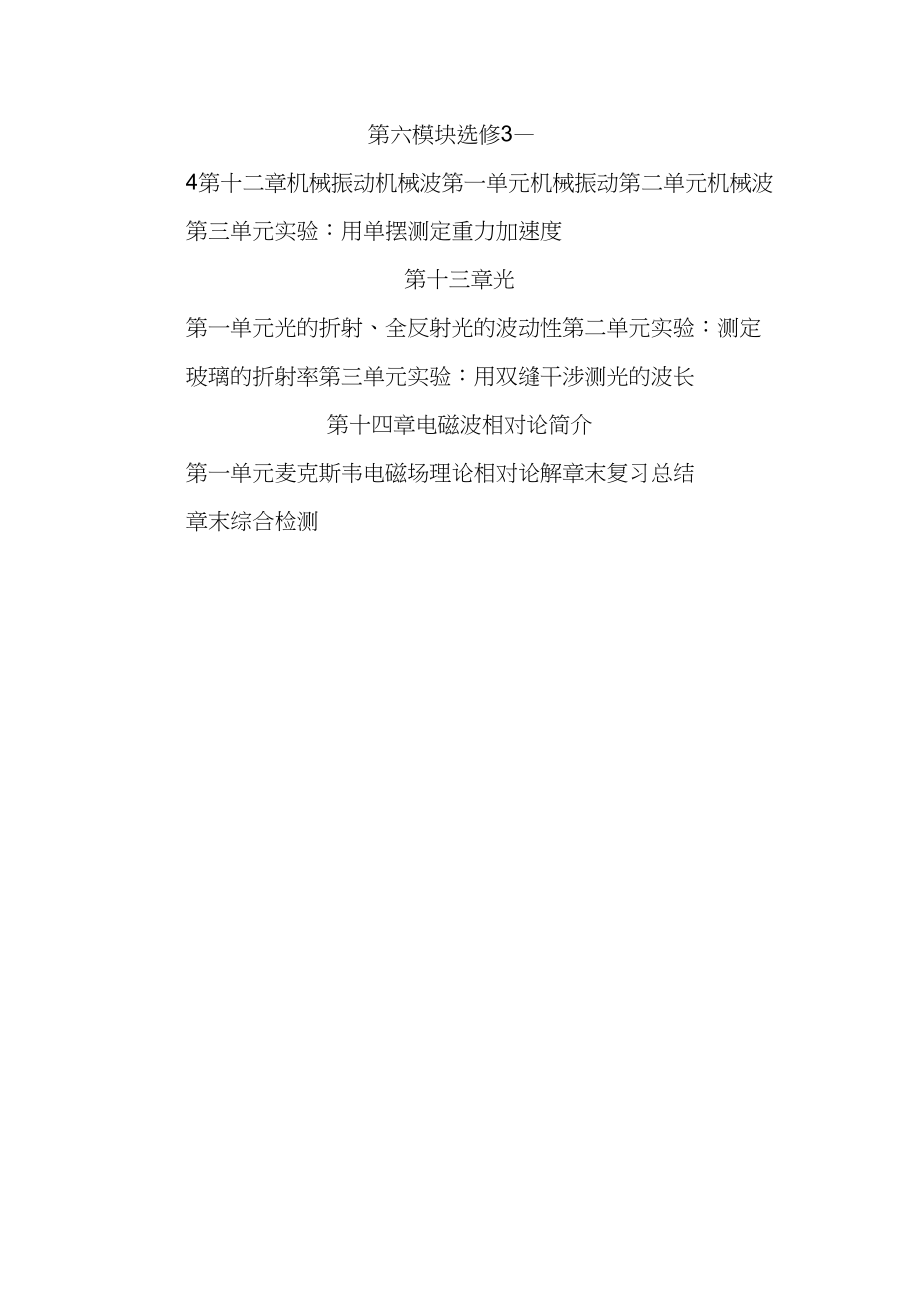

1、第六模塊選修34第十二章機械振動機械波第一單元機械振動第二單元機械波第三單元實驗：用單擺測定重力加速度第十三章光第一單元光的折射、全反射光的波動性第二單元實驗：測定玻璃的折射率第三單元實驗：用雙縫干涉測光的波長第十四章電磁波相對論簡介第一單元麥克斯韋電磁場理論相對論解章末復習總結章末綜合檢測第六模塊第12章第1單元E單元達標測試GTE、選擇題圖171如圖17是內燃機排氣門工作簡圖，凸輪運轉帶動搖臂，搖臂將氣門壓下，氣缸內廢氣排出，之后，氣門在彈簧的彈力作用下復位，凸輪、搖臂、彈簧協調動作，內燃機得以正常工作.所有型號內燃機氣門彈簧用法都有一個共同的特點，就是不用一只而用兩只，并且兩個彈簧勁度系

2、數不同，相差還很懸殊.關于為什么要用兩只勁度系數不同的彈簧，以下說法正確的是（）A. 只彈簧力量太小，不足以使氣門復位B. 只彈簧損壞之后另一只可以繼續工作，提高了機器的可靠性C. 兩個彈簧一起使用，可以避免共振D. 兩個彈簧一起使用，增加彈性勢能，能夠使得機器更節能2.（2009年上海卷）做簡諧振動的單擺擺長不變，若擺球質量增加為原來的4倍，擺球經過平衡位置時速度減小為原來的1/2,則單擺振動的()A.頻率、振幅都不變B.頻率、振幅都改變C.頻率不變，振幅改變D.頻率改變，振幅不變3. （2009年寧夏卷）某振動系統的固有頻率為fo,在周期性驅動力的作用下做受迫振動，驅動力的頻率為f若驅動力

3、的振幅保持不變，下列說法正確的是（填入選項前的字母,有填錯的不得分）A. 當f<fo時，該振動系統的振幅隨f增大而減小B. 當f>fo時，該振動系統的振幅隨f減小而增大foC. 該振動系統的振動穩定后，振動的頻率等于D. 該振動系統的振動穩定后，振動的頻率等于圖184. 如圖18所示，一塊涂有碳黑的玻璃板，質量為2kg,在拉力F的作用下，由靜止開始豎直向上做勻變速運動，一個裝有水平振針的振動頻率為5Hz的固定電動音叉在玻璃板上畫出如圖18示的曲線，量得0A=1cm,OB=4cm,0C=9cm.求外力F的大小.(g=10m/s2)圖195. 某同學設計了一個測物體質量的裝置，如圖19

4、所示，其中P是光滑水平面，輕質彈簧的勁度系數為k,A是質量為M的帶夾子的標準質量金屬塊，Q是待測物體.已知該裝置的彈簧振子做簡諧運動的周期為T=2m/k，其中，m是振子的質量，k是與彈簧的勁度系數有關的常數，當只有A物體振動時，測得其振動周期為T1，將待測物體Q固定在A上后振動周期為T2,則待測物體的質量為多少？這種裝置比天平優越之處是什么？6. 公路上勻速行駛的貨車受一擾動，車上貨物隨車廂底板上下振動但不脫離底板.一段時間內貨物在豎直方向的振動可視為簡諧運動，周期為T.取豎直向上為正方向，以某時刻作為計時起點，即t=0，其振動圖象如圖20所示，貝U()1-1.A. t=4T時，貨物對車廂底板

5、的壓力最大B.t=尹時，貨物對車廂底板的壓力最小33C.t=4T時，貨物對車廂底板的壓力最大D.t=-T時，貨物對車廂底板的壓力最小、計算題圖217. 如圖21所示，質量為m的小球放在勁度系數為k的輕彈簧上，使小球上下振動而又始終未脫離彈簧.(1) 最大振幅A是多大？(2) 在這個振幅下彈簧對小球的最大彈力Fm是多大？&如圖22,為一單擺的共振曲線，根據圖象解答:(1) 該單擺的擺長約為多少？(2) 共振時單擺的振幅多大？9如圖23所示，甲是一個單擺振動的情形，0是它的平衡位置，B、C是擺球所能到達的最遠位置.設擺球向右方向運動為正方向.圖乙是這個單擺的振動圖象.根據圖象回答:T乙圖2

6、3(1) 單擺振動的頻率是多大？(2) 開始時刻擺球在何位置？(3) 若當?shù)氐闹亓铀俣葹?.86m/s為什么必須勻速拖動紙帶？剛開始計時時，振子處在什么位置?若紙帶運動的速度為2cm/s，振動圖線上1、3兩點間的距離是多少？(4) 振子在s末負方向速度最大；在s末正方向加速度最大；2.5s時振子正在向方向運動.(5) 寫出振子的振動方程.，試求這個擺的擺長是多少?10.簡諧運動的振動圖線可用下述方法畫出：如圖24(1)所示，在彈簧振子的小球上安裝一枝繪圖筆P,讓一條紙帶在與小球振動方向垂直的方向上勻速運動，筆P在紙帶上畫出的就是小球的振動圖象.取振子水平向右的方向為振子離開平衡位置的位移正方

7、向，紙帶運動的距離代表時間，得到的振動圖線如圖24(2)所示.圖24t=17s時振子相對平衡位置的位移是多少?11兩個等長的單擺，一個放在地面上，另一個放在高空，當?shù)谝粋€擺振動n次的同時,第二個擺振動了（n1）次如果地球半徑為R,求第二個擺離地面的高度.12如圖25所示，光滑圓弧形軌道半徑R=10m，一小球A自最低點0開始在槽內做往復運動，當A開始運動時，離0點的水平距離s=5m處的平臺上方邊緣0處有另一小球B以vo的初速度水平拋出.要讓B在0點處擊中A球，則B球的初速度vo以及0'與0點間的高度差h應滿足什么條件？（g取10m/s2）第六模塊第12章第2單元單元達標測試、選擇題1.

8、（2009年北京卷）一簡諧機械波沿x軸正方向傳播，周期為T,波長為入若在x=質點的振動圖象如圖22所示，則該波在t=T/2時刻的波形曲線為下圖中的2. （2009年江蘇卷）如圖23所示，沿x軸正方向傳播的一列橫波在某時刻的波形圖為正弦曲線，其波速為200m/s，則有A. 圖中質點b的加速度在增大B. 從圖示時刻開始，經0.01s質點a通過的路程為4cm,相對平衡位置的位移為零C. 若此波遇到另一列波，并產生穩定的干涉現象，則另一列波的頻率為50HzD.若產生明顯的衍射現象,200m圖243. （2009年浙江卷）一列波長大于1m的橫波沿著x軸正方向傳播.處在xi=1m和X2=2m的兩質點A、B

9、的振動圖象如圖24所示.由此可知4A. 波長為§mB. 波速為1m/sC. 3s末A、B兩質點的位移相同D. 1s末A點的振動速度大于B點的振動速度:y/cmA/X1<j/ma3-1圖25、計算題圖264. （2009年上海卷）彈性繩沿x軸放置，左端位于坐標原點，用手握住繩的左端，當t=0時使其開始沿y軸做振幅8cm的簡諧振動，在t=0.25s時，繩上形成如圖26所示的波形，則該波的波速為cm/s;在t=s時，位于X2=45cm處的質點N恰好第一次沿y軸正向通過平衡位置.5. （2010年營口模擬）如圖27所示，A處放一頻率為40Hz的音叉，經過橡皮管ACB和ADB連通到B處，

10、在B處完全聽不到音叉振動的聲音，已知管ACB的長度為0.4m,聲音在空氣中傳播速度為320m/s，那么管ADB的長度至少為多少米？n圖2828所示，已知波的傳播速6. 列沿x軸正方向傳播的橫波在某一時刻的波形圖象如圖度是16m/s.指出這列波中質點振動的振幅是多少？畫出再經過0.125s時的波形圖象.0y$0.24xAn006兀y/p1圖307. 如圖30所示，一列向右傳播的簡諧橫波，波速大小為0.6m/s,P質點的橫坐標為x=0.96m從圖示時刻開始計時，求：(1) P質點剛開始振動時振動方向如何？(2) P質點開始振動后，其振動周期為多少？經過多長時間P質點第二次到達波峰？圖31&

11、如圖31所示為一列簡諧波在ti=0時刻的圖象此時波中質點M的運動方向沿y軸負方向，且t2=0.55s時質點M恰好第3次到達y軸正方向最大位移處.試求：(1) 此波沿什么方向傳播？(2) 波速是多大？從ti=0至t3=1.2s,質點N運動的路程和相對于平衡位置的位移分別是多少？9. 如圖32所示中實線是一列簡諧橫波在t1=0時刻的波形，虛線是這列波在t2=0.5s時刻的波形，這列波的周期T符合：3Tvt2-t1V4T,問：(1) 若波速向右，波速多大？(2) 若波速向左，波速多大？若波速大小為74m/s，波速方向如何?10. 甲、乙兩列完全相同的橫波分別從波源A、B兩點沿直線Ox相向傳播，t=0

12、時的波形圖象如圖33所示，如果兩列波的波速都是10m/s，求：甲、乙兩列波的頻率各是多少？第幾秒末兩列波相遇，相遇時C、D兩點間有哪些點位移最大?11質量為m的均勻方形木塊在平靜的水面上處于平衡狀態，用力F向下壓木塊使之向下移動距離d，然后松開手，不計水的粘滯作用，木塊做簡諧振動.(1) 當木塊正好經過平衡位置向下運動時，某同學開始觀察木塊的振動過程，該同學發現經過0.5s后木塊第一次回到平衡位置已知d=2cm,取豎直向上為正方向，請將該同學觀察到的木塊的振動過程用振動圖象描述出來(在圖35甲中畫出)另一位同學在該同學ijp/cniA1nJ-I-觀察3.5s后開始計時請在圖乙中畫出后一位同學觀

13、察的振動圖象.21.UiiIIl/s_1.如T£圖35(2) 如果由于該木塊的振動，在水面形成機械波，3.5s內傳播了3.5m，則該波的波長是多少？(3) 畫出該同學在3.5s時觀察到的某一方向的波形圖.(至少畫出一個周期)12.列簡諧波沿x軸方向傳播，已知x軸上xi=0和X2=1m兩處質點的振動圖線分別如圖38(a)(b)所示，求此波的傳播速度.圖38第六模塊第13章第1單元直單元範標測試廠匸刁*一、選擇題1. (2009年福建卷)光在科學技術、生產和生活中有著廣泛的應用，下列說法正確的是()A. 用透明的標準平面樣板檢查光學平面的平整程度是利用光的偏振現象B. 用三棱鏡觀察白光看

14、到的彩色圖樣是利用光的衍射現象C. 在光導纖維束內傳送圖像是利用光的色散現象D. 光學鏡頭上的增透膜是利用光的干涉現象iit*tt稱片圖222. 把一平行玻璃板壓在另一個平行玻璃板上，一端用薄片墊起，構成空氣劈尖，讓單色光從上方射入，如圖22所示，這時可以看到亮暗相間的條紋.下面關于條紋的說法中正確的是A. 干涉條紋的產生是由于光在空氣劈尖膜的前后兩表面反射形成的兩列光波疊加的結B. 干涉條紋中的暗紋是由于上述兩列反射光的波谷與波谷疊加的結果C. 將上玻璃板平行上移，條紋向著劈尖移動D. 觀察薄膜干涉條紋時，應在入射光的另一側3. (2009年浙江卷)如右圖23所示，有一束平行于等邊三棱鏡截面

15、ABC的單色光從空氣射向E點，并偏折到F點.已知入射方向與邊AB的夾角為0=30°E、F分別為邊AB、BC的中點，貝U()A. 該棱鏡的折射率為,;3B. 光在F點發生全反射C. 光從空氣進入棱鏡，波長變小D. 從F點出射的光束與入射到E點的光束平行4. 如圖24所示的4種明暗相間的條紋，分別是紅光、藍光各自通過同一個雙縫干涉儀器形成的干涉圖樣以及黃光、紫光各自通過同一個單縫形成的衍射圖樣(灰黑色部分表示亮紋).則在下面的四個圖中從左往右排列，亮條紋的顏色依次是()muUllinlimnmill圖24A. 紅黃藍紫B.紅紫藍黃C.藍紫紅黃D.藍黃紅紫圖255. (2009年全國卷)一

16、玻璃磚橫截面如圖25所示，其中ABC為直角三角形(AC邊未畫出),AB為直角邊，/ABC=45°ADC為一圓弧，其圓心在BC邊的中點.此玻璃的折射率為1.5.P為一貼近玻璃磚放置的、與AB垂直的光屏.若一束寬度與AB邊長度相等的平行光從AB邊垂直射入玻璃磚，則()A. 從BC邊折射出一束寬度與BC邊長度相等的平行光B. 屏上有一亮區，其寬度等于AB邊的長度C. 屏上有一亮區，其寬度等于AC邊的長度D. 當屏向遠離玻璃磚的方向平行移動時，屏上亮區先逐漸變小然后逐漸變大二、填空題6. (2009年上海卷)光強傳感器對接收到的光信號會產生衰減，且對于不同波長的光衰減程度不同，可以用0表示衰

17、減程度，其定義為輸出強度與輸入強度之比，即0=I出/I入，圖26表示0與波長入之間的關系.當用此傳感器分別接收A、B兩束光時，傳感器的輸出強度正好相同，已知A光的波長AA=625nm,B光由川i=605nm和尼2=665nm兩種單色光組成，且這兩種單色光的強度之比Ibi:|B2=2:3.由圖可知0a=;A光強度Ia與B光強度IB之比為.圖26三、計算題7. Si、S2為兩個相干光源，發出的光的頻率為7.5X10Hz,光屏上A點與Si、S2的光程差為1.8X106m.(1) 若Si、S2的振動步調完全一致，則A點出現什么條紋？(2) 若$、S2的振動步調完全相反，貝UA點出現什么條紋？圖27&a

18、mp;（2009年山東淄博）如圖27所示是用于某光學儀器中的一種折射率n=1.5的棱鏡.現有一束光線沿MN的方向射到棱鏡的AB界面上，入射角的正弦值sini=0.75求光在棱鏡中傳播的速率及此束光線射出棱鏡后的方向（不考慮返回到AB面上的光線）.圖289. 光纖通信是70年代以后發展起來的新興技術，世界上許多國家都在積極研究和發展這種技術.發射導彈等，可在導彈后面連一根細如蛛絲的光纖，就像放風箏一樣，這種纖細的光纖在導彈和發射裝置之間，起著雙向傳輸信號的作用.光纖制導的下行光信號是鎵鋁砷激光器發出的在纖芯中波長為0.85g的單色光用上行光信號是銦鎵砷磷發光二極管發射的在纖芯中波長為1.06g的

19、單色光這樣操縱系統通過這根光纖向?qū)棸l(fā)出控制指令，導彈就如同長眼睛”一樣盯住目標根據以上信息，回答下列問題：（1）在光纖制導中，上行光信號在真空中波長是多少？（2）為什么上行光信號和下行光信號要采用兩種不同頻率的光？（已知光纖纖芯的折射率為1.47）入射晉行光圖2910. 如圖29所示，一束截面為圓形（半徑R）的平行復色光垂直射向一玻璃半球的平面，經折射后在屏幕S上形成一個圓形彩色亮區已知玻璃半球的半徑為R,屏幕S至球心的距離為D（D>3R）,不考慮光的干涉和衍射，試問：（1）在屏幕S上形成的圓形亮區的最外側是什么顏色？（2）若玻璃半球?qū)Γ?）中色光的折射率為n請你求出圓形亮區的最大半徑

20、.圖30圖3111如圖31表示某雙縫干涉的實驗裝置，當用波長為0.4的紫光做實驗時，由于像屏大小有限，屏上除中央亮條紋外，兩側只看到各有3條亮條紋，若換用波長為0.6ym的橙光做實驗，那么該像屏上除中央條紋外，兩側各有幾條亮條紋?圖3212.如圖32所示，巡查員站立于一空的貯液池邊，檢查池角處出液口的安全情況已知池寬為L,照明燈到池底的距離為H,若保持照明光束方向不變，向貯液池中注入某種液Hl體，當液面高為2時，池底的光斑距離出液口4.試求此種液體的折射率n=.2試求當液面高為3H時，池底的光斑到出液口的距離x.第六模塊第14章第1單元單元達標測試677一、選擇題1. (2009年廣東卷)物理

21、學的發展豐富了人類對物質世界的認識，推動了科學技術的創新和革命，促進了物質生產的繁榮與人類文明的進步下列表述正確的是()A. 牛頓發現了萬有引力定律B. 洛倫茲發現了電磁感應定律C. 光電效應證實了光的波動性D. 相對論的創立表明經典力學已不再適用2. （2009年四川卷）關于電磁波，下列說法正確的是A. 雷達是用X光來測定物體位置的設備B. 使電磁波隨各種信號而改變的技術叫做解調C. 用紅外線照射時，大額鈔票上用熒光物質印刷的文字會發出可見光D. 變化的電場可以產生變化的磁場3. （2010年江蘇鎮江）對相對論的基本認識，下列說法正確的是A. 相對論認為：真空中的光速在不同慣性參照系中都是相

22、同的B. 愛因斯坦通過質能方程闡明了質量就是能量C. 在高速運動的飛船中的宇航員會發現飛船中的鐘走得比地球上快D. 我們發現豎直向上高速運動的球在水平方向上變扁了二、填空題4. （2009年江蘇卷）如圖3所示，強強乘坐速度為0.9c（c為光速）的宇宙飛船追趕正前方的壯壯，壯壯的飛行速度為0.5c.強強向壯壯發出一束光進行聯絡，則壯壯觀測到該光束的傳播速度為.（填寫選項前的字母）強強圖3B.0.5cD.1.0cA. 0.4cC.0.9c三、計算題5.某收音機接收電磁波的波長范圍在577m到182m之間，該收音機LC回路的可變電容器的動片全部旋出時，回路總電容為39pF求：該收音機接收到的電磁波的

23、頻率范圍.6如圖4所示為某雷達的熒光屏，屏上標尺的最小刻度對應的時間為2X104s.雷達天線朝東方時，屏上的波形如圖4（甲）；雷達天線朝西方時，屏上的波形如圖4（乙）.問：雷達在何方發現了目標？目標與雷達相距多遠?7.電磁線圈的電流在匸0.2s內的變化A=11A,線圈產生的感應電動勢為E=18mV,由該線圈和一電容器組成的振蕩電路所輻射的無線電波波長為11.3km.求電容器的電容.&某收音機調諧電路中，線圈的電感L是固定的，可變電容器的電容為360pF時，接收到波長為600m的電臺信號，如果要接收波長為200m的電臺信號，應將可變電容器的電容調整為多大？9. 某地的雷達站正在跟蹤一架向

24、雷達站勻速飛行的飛機.設某一時刻從雷達站發出電磁波后到再接收到反射波歷時200卩,經4s后又發出一個電磁波，雷達站從發出電磁波到再接收到反射波歷時186，則該飛機的飛行速度多大？10. 某雷達工作時，發射電磁波的波長X=20cm,每秒脈沖數n=5000，每個脈沖持續時間t=0.02y,s問電磁波的振蕩頻率為多大？最大的偵察距離是多少？11飛船A中宇航員觀察到飛船B正以0.4c的速度尾隨而來已知地面測得飛船A的速度為0.5c.求：(1)地面測得飛船B的速度;(2)飛船B中測得飛船A的速度.12.(1)(同時的相對性)一列火車以速度v勻速行駛，車頭、車尾各有一盞燈，某時刻路基上的人看見兩燈同時亮了

25、，那么車廂頂上的人看見的情況是什么呢？(2) (長度的相對性)一張宣傳畫是邊長為5m的正方形，一高速列車以2x10m/s速度接近此宣傳畫，在司機看來，這張宣傳畫是什么樣子？(3) (時間間隔的相對性)遠方的一顆星以0.8c的速度離開地球，測得它輻射出來的閃光按5晝夜的周期變化，求在此星球上測其閃光周期為多大？第14章末綜合檢測一、選擇題(本題共7小題，每小題4分，共28分在每小題給出的四個選項中，有的只有一個選項正確，有的有多個選項正確，全部選對的得4分，選對但不全的得2分，有錯選的得0分)1如圖1所示是一種利用光纖溫度傳感器測量溫度的裝置，一束偏振光射入光纖，由于溫度的變化，光纖的長度、芯徑

26、、折射率發生變化，從而使偏振光的透振方向發生變化，光接收器接收的光強度就會變化.設起偏器和檢偏器透振方向相同，關于這種溫度計的工作原理，正確的說法是()光豫制度城搖光纖圖iA. 到達檢偏器的光的透振方向變化越小，光接收器所接收的光強度就會越小，表示溫度變化越大B. 到達檢偏器的光的透振方向變化越大，光接收器所接收的光強度就會越小，表示溫度變化越大C. 到達檢偏器的光的透振方向變化越小，光接收器所接收的光強度就會越小，表示溫度變化越小D. 到達檢偏器的光的透振方向變化越大，光接收器所接收的光強度就會越小，表示溫度變化越小0pj-11rA0圖22煤礦中瓦斯爆炸危害極大某同學查資料得知含有瓦斯的氣體

27、的折射率大于干凈空氣的折射率，于是，他設計了一種利用光的干涉監測礦井瓦斯的儀器，原理如圖2所示在雙縫前面放置兩個完全相同的透明容器A、B,容器A與干凈的空氣相通，在容器B中通入礦井中的氣體，觀察屏上的干涉條紋，就能夠監測瓦斯?jié)舛纫韵抡f法正確的是()A. 如果屏的正中央仍是亮紋，說明B中的氣體與A中的空氣成分相同，不含瓦斯B. 如果屏的正中央是暗紋，說明B中的氣體與A中的空氣成分不相同，可能含有瓦斯C. 如果屏上干涉條紋不停地移動，說明B中的氣體瓦斯含量不穩定D. 只有用單色光照射單縫時，才可能在屏上出現干涉條紋3關于電磁波譜，下列說法中正確的是A. 紅外線比紅光波長長，它的熱作用很強B. X射

28、線就是倫琴射線C. 陰極射線是一種頻率極高的電磁波D. 紫外線的波長比倫琴射線長，它的顯著作用是熒光作用4.關于電磁場和電磁波，下列說法中正確的是A. 均勻變化的電場在它的周圍產生均勻變化的磁場B. 電磁波中每一處的電場強度和磁感應強度總是互相垂直的，且與波的傳播方向垂直C. 電磁波和機械波一樣依賴于介質傳播D. 只要空間中某個區域有振蕩的電場或磁場，就能產生電磁波P、Q5. （2009年全國卷）一列簡諧橫波在某一時刻的波形圖如圖3中左圖所示，圖中兩質點的橫坐標分別為x=1.5m和x=4.5m.P點的振動圖象如右圖所示.在下列四幅圖中，Q點的振動圖象可能是j/cni.VcmE>圖4C.能

29、從圓弧GiHi射出B.只能從圓弧NGi射出A.波的周期為2.4sB.在t=0.9s時，P點沿y軸正方向運動C.經過0.4s,P點經過的路程為4m16. （2008年重慶卷）圖4是一個4圓柱體棱鏡的截面圖，圖中E、F、G、H將半徑OM分成5等份，虛線EEi、FF、GGi、HHi平行于半徑ON,ON邊可吸收到達其上的所有光線.已5知該棱鏡的折射率n=3，若平行光束垂直入射并覆蓋OM，則光線A.不能從圓弧NFi射出7. （2009年四川卷）圖5為一列沿x軸負方向傳播的簡諧橫波，實線為t=0時刻的波形圖，虛線為t=0.6s時的波形圖，波的周期T>0.6s,貝UD.在t=0.5s時，Q點到達波峰位

30、置一、填空與計算題（本題包括10小題，共72分.解答應寫出必要的文字說明、方程式答案中必須明確寫出數值和重要演算步驟.只寫出最后答案的不能得分.有數值計算的題,和單位）圖68.（2009年廣東卷）圖6為聲波干涉演示儀的原理圖.兩個管兩側各有一小孔.聲波從左側小孔傳入管內，被分成兩列頻率U形管A和B套在一起，A的波.當聲波分別通過A、B傳播到右側小孔時，若兩列波傳播的路程相差半個波長,則此處聲波的振幅若傳播的路程相差一個波長，則此處聲波的振幅9.現有毛玻璃屏A、雙縫B白光光源C、單縫D和透紅光的濾光片E等光學元件，要把它們放在圖7所示的光具座上組裝成雙縫干涉裝置，用以測量紅光的波長.Efj廠n単

31、1it1AL1圖7(1) 將白光光源C放在光具座最左端，依次放置其他光學元件，由左至右，表示各光學元件的字母排列順序應為C、A.(2) 本實驗的步驟有： 取下遮光筒左側的元件，調節光源高度，使光束能直接沿遮光筒軸線把屏照亮； 按合理順序在光具座上放置各光學元件，并使各元件的中心位于遮光筒的軸線上； 用米尺測量雙縫到屏的距離； 用測量頭(其讀數方法同螺旋測微器)測量數條亮紋間的距離.在操作步驟時還應注意和10. 某同學利用焊有細鋼針的音叉(固有頻率fo)、熏有煤油燈煙灰的均勻金屬片和刻度尺來測定重力加速度.他的實驗步驟有：A. 將熏有煙灰的金屬片靜止懸掛，調整音叉的位置，使音叉不振動時，針尖剛好

32、能水平接觸金屬片，如圖8甲所示.B. 輕敲音叉，使它振動，同時燒斷懸線，使金屬片自由下落.C. 從金屬片上選取針尖劃痕清晰的一段，從某時刻起針尖經過平衡位置的點依次為B、C、D、E、F、G、H,測出它們相鄰點之間的距離分別為bi、b2、b3、b4、b5、b6,如圖8乙所示.甲內圖8(1) 推導計算重力加速度的表達式：.(2) 金屬片自由下落后(不計針尖與金屬片間的摩擦)，圖丙中三幅圖中，你認為針尖在金屬片上的劃痕正確的是.(3)若從懸線燒斷瞬間開始計時，鋼針開始向左振動，且設向左位移為正，鋼針振幅為A,金屬片下落h時，鋼針對平衡位置的位移y的表達式為y=.11. （2009年江蘇卷）（1）在t

33、=0時刻，質點A開始做簡諧運動，其振動圖象如圖甲所示.質點A振動的周期是s；=8s時，質點A的運動沿y軸的方向（填正”或負”；）質點B在波的傳播方向上與A相距16m.已知波的傳播速度為2m/s，在t=9s時，質點B偏離平衡位置的位移是cm.（2）圖乙是北京奧運會期間安置在游泳池底部的照相機拍攝的一張照片，相機的鏡頭豎直向上照片中，水立方運動館的景象呈現在半徑r=11cm的圓形范圍內，水面上的運動4員手到腳的長度1=10cm.若已知水的折射率n=4，請根據運動員的實際身高估算該游泳池的水深h.（結果保留兩位有效數字）12. （2008年江蘇卷）（1）一列沿著x軸正方向傳播的橫波，在t=0時刻的波形如圖11（甲）所示圖甲中某質點的振動圖象如圖11（乙）所示質點N的振幅是m，振動周期為s,圖乙表示質點（從質點K、L、M、N中選填）的振動圖象.該波的波速為m/s.（2）慣性系S中有一邊長為I的正方形（如圖12（A）所示）,從相對S系沿x方向以接近光速勻速飛行的飛行器上測得該正方形的圖象是圖12（3）描述簡諧運動特征的公式是x=自由下落的籃球經地面反彈后上升又落下若不考慮空氣阻力及在地面反彈時的能量損失，此運動（填是”或不是”簡諧運動.13. （200
